3. Desconecte las 2 mangueras hidráulicas del cilindro
de dirección.
4. Coloque tapones protectores en las mangueras
hidráulicas y coloque la cubierta protectora en el
cilindro de dirección.
5. Retire el eje con la placa de bloqueo para aflojar el
extremo trasero del cilindro de dirección.
6. Retire el eje con la placa de bloqueo de la parte
delantera del cilindro de dirección y corte la brida.
Retire el cilindro de dirección.
9.9.2 Montaje del cilindro de dirección
1. Para el montaje, efectúe el procedimiento indicado
en
Desmontaje del cilindro de dirección en la página
73 en orden inverso.
2. Coloque una brida nueva en el cable, en la placa de
bloqueo del eje delantero.
3. Arranque el motor.
4. Gire el volante hasta los topes izquierdo y derecho
varias veces para purgar el cilindro de dirección.
5. Efectúe una comprobación para detectar fugas en
las conexiones hidráulicas del cilindro de dirección.
6. Lubrique el cilindro de dirección por las boquillas de
engrase.
7. Compruebe el nivel de aceite del depósito de aceite
hidráulico. Consulte la sección
nivel de aceite de la transmisión en la página 48 .
74 - Instrucciones de reparación
Comprobación del

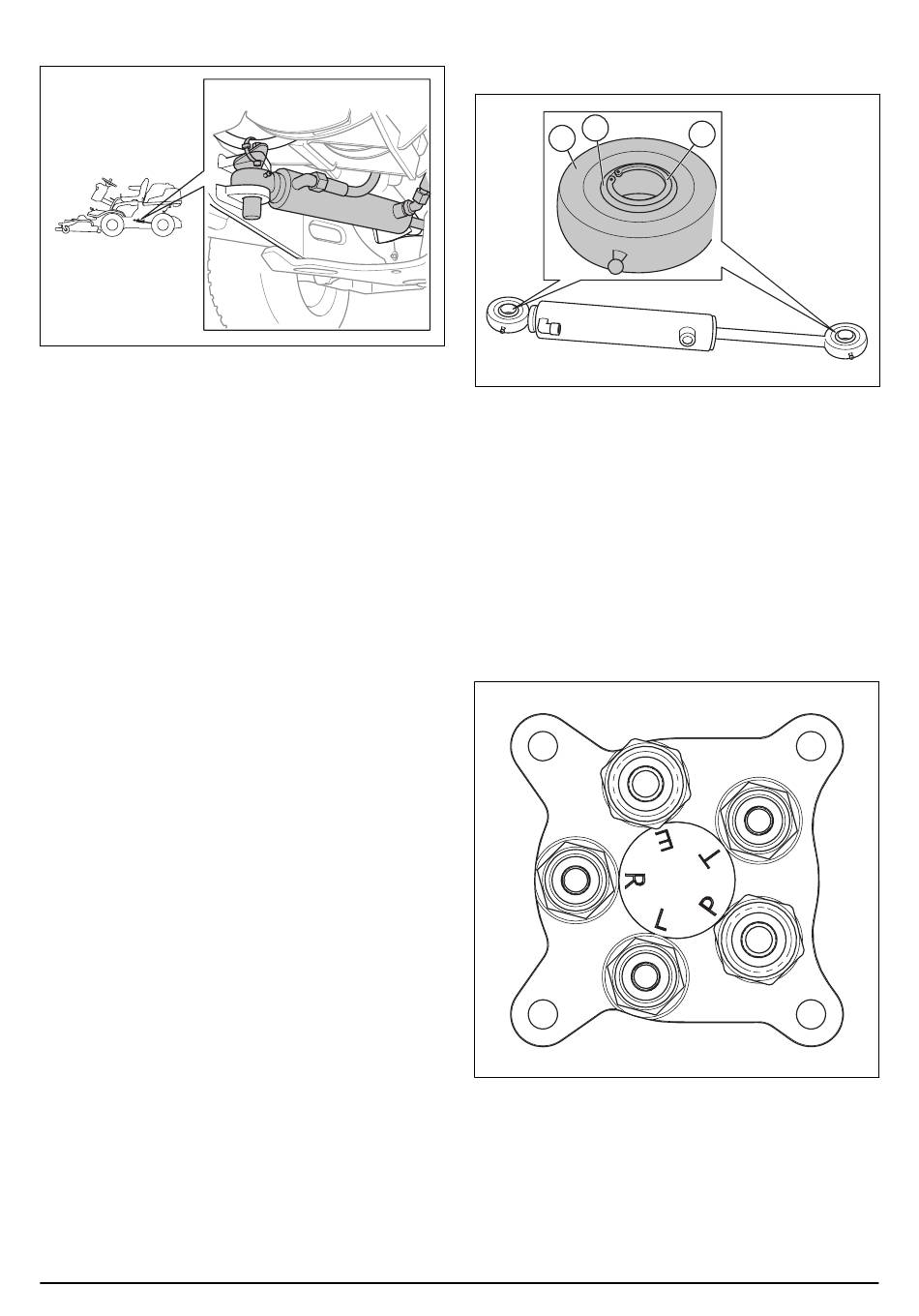

9.9.3 Sustitución del cojinete de unión del cilindro
de dirección
1. Retire la arandela a presión (C).
B
A
2. Empuje el cojinete de unión del cilindro de dirección
(B) en dirección al lado de la arandela a presión
para extraerlo.
3. Limpie el asiento del cojinete (A).
4. Aplique una fina capa de lubricante a las paredes
del asiento del cojinete.
5. Empuje el cojinete de unión hacia dentro desde el
lado de la arandela a presión. Haga presión
únicamente en el aro exterior del cojinete.
6. Coloque la arandela a presión.
9.9.4 Conexiones del servo de la dirección asistida
E = Power beyond
T = Depósito
P = Presión
L= izquierda
R = derecha
C
662 - 001 - 23.10.2018
