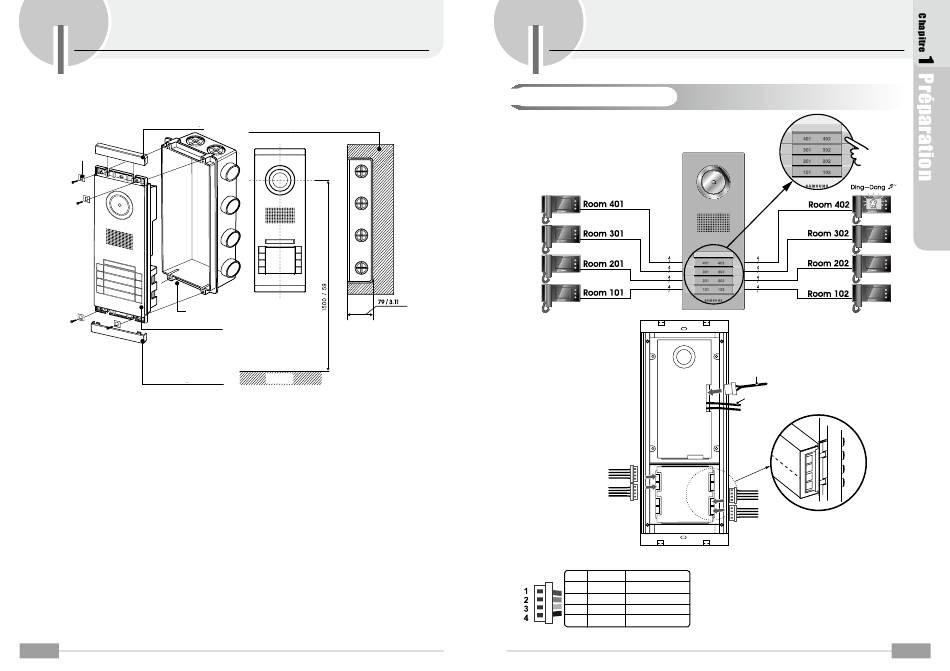

Installation

Couvercle Latéral
connexion
Compartiment
Panneau Frontal
Socle Mural Latéral
Méthode d'Installation
1. Il est recommandé de fixer la boîte au niveau des yeux d'un adulte moyen.
2. Fixez le panneau frontal sur la boîte avec les vis hexagonales fournies.
3. Fixez chaque support mural latéral sur le panneau frontal avec les vis hexagonales fournies.
4. Laissez le panneau frontal non fixé sur le mur avant de vous assurer que tous les éléments ont
bien été installés et fixés.
6
Compartiment ne dépassant pas
79mm dans le mur
Sol
(Unit: mm/inches)
Câblage
I

Connexion du moniteur

Connectez les câbles (depuis le moniteur à côté) dans
les connecteurs de la caméra selon les diagrammes
ci-dessous.
Connexion au VDP
No. Couleur Remarques
1 Rouge POWER_ON
2 Bleu VOIX
3 Blanc VIDEO
4 Noir GROUND
Branchement de l'alimentation
Connexion d'Ouverture de Porte
Note :
1. La connexion entre les câbles et les connecteurs
doit s'effectuer dans le sens inverse des boutons
d'appels souhaités.
2. Aucun système supplémentaire n'est nécessaire
après le branchement.
7
