9 Anexo
disposición un llamado fichero general específico del perfil GSD. Para el OPTISOUND 3030 C hay
que emplear el fichero GSD general "PA139701.GSD". Si se emplea el fichero general, hay que
adaptar el sensor al número específico de identidad del perfil mediante el software DTM. De forma
estándar el sensor trabaja con el número de identidad específico del fabricante.

Indicaciones:

Tráfico cíclico de datos
Desde el maestro clase 1 (p. Ej. PLC) se leen cíclicamente los datos de medición desde el sensor
durante el funcionamiento. En el esquema de conexiones representado a continuación pueden
verse los datos a los que tiene acceso el PLC.
Source for
scaling
Select additional cyclic
value

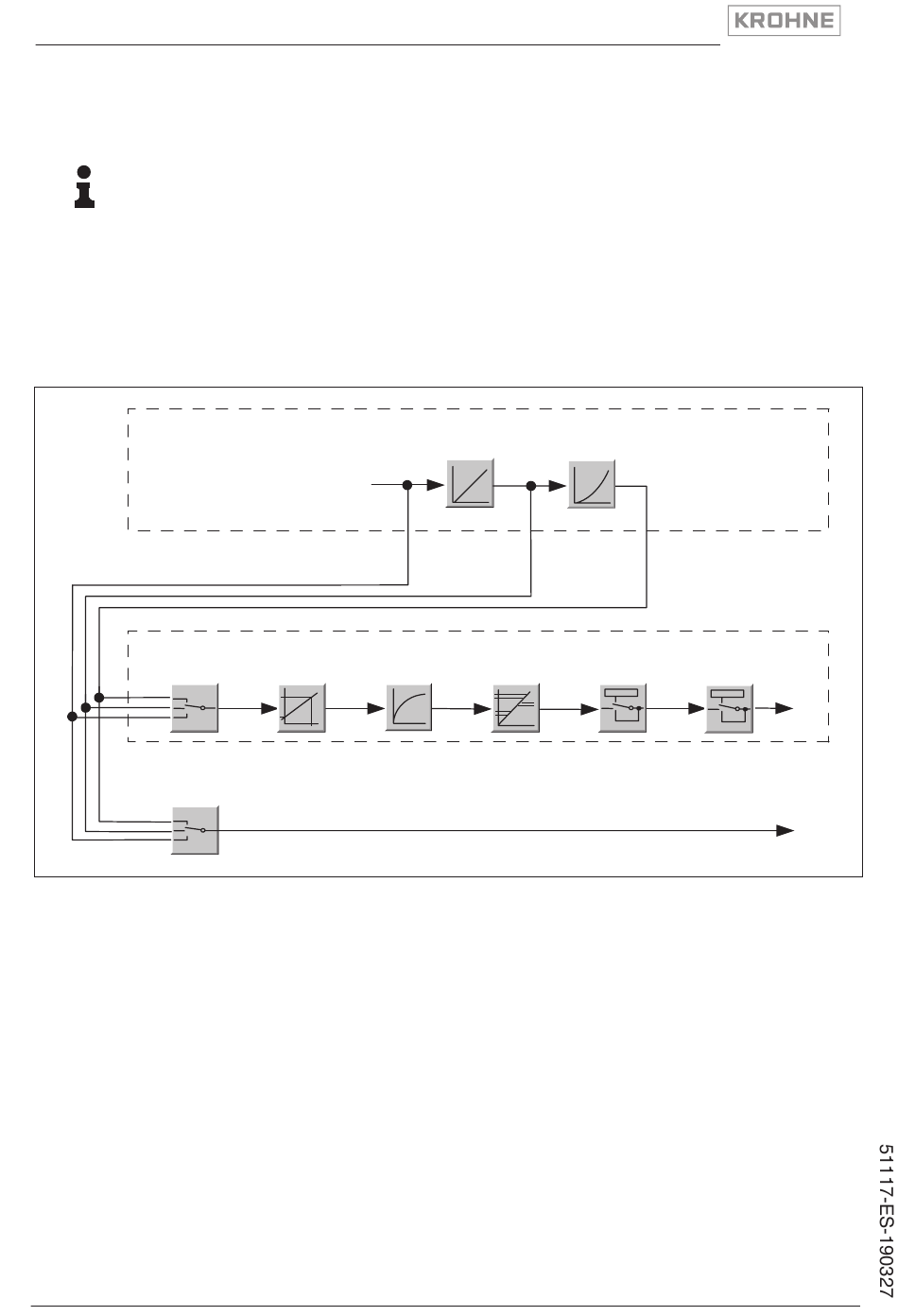

Fig. 27: OPTISOUND 3030 C: Diagrama de conexión con valor AI (PA-OUT) y valor cíclico adicional
TB Transducer Block
FB Function Block
Módulos de los sensores PA
Para el tráfico cíclico de datos el OPTISOUND 3030 C pone a disposición los módulos siguientes:
•
AI (PA-OUT)
– Valor PA-OUT del FB1 después del ajuste de escala
•
Temperature
– valor PA-OUT del FB2 después del ajuste de escala
•
Additional Cyclic Value
– Valor de medición cíclico adicional (dependiente de la fuente)
•
Free Place
– Hay que utilizar ese módulo si no puede emplearse un valor en el telegrama de datos del trá-
fico cíclico de datos (p. Ej. Sustitución del valor de temperatura y del Additional Cyclic Value)
50
En caso de empleo del fichero específico del perfil GSD, se transfie-
re tanto el valor PA-OUT como el valor de temperatura al PLC (ver
esquema de conexiones "Tráfico cíclico de datos").
adjustment
m(d)
Sensor
characteristics
Secondary
Value 1
Scaling
Damping
t
i
Min-Max
Linearization
%
Secondary Primary
Value 2 Value
Failure
Alarms
mode
OPTISOUND 3030 C • Profibus PA
Lin%
TB
PROFIBUS PA-output
Target
Mode
PA-Out
FB
