Compartimiento de cone-
xiones
Esquema de conexión
Fase de conexión
OPTISOUND 3030 C • Profibus PA
1

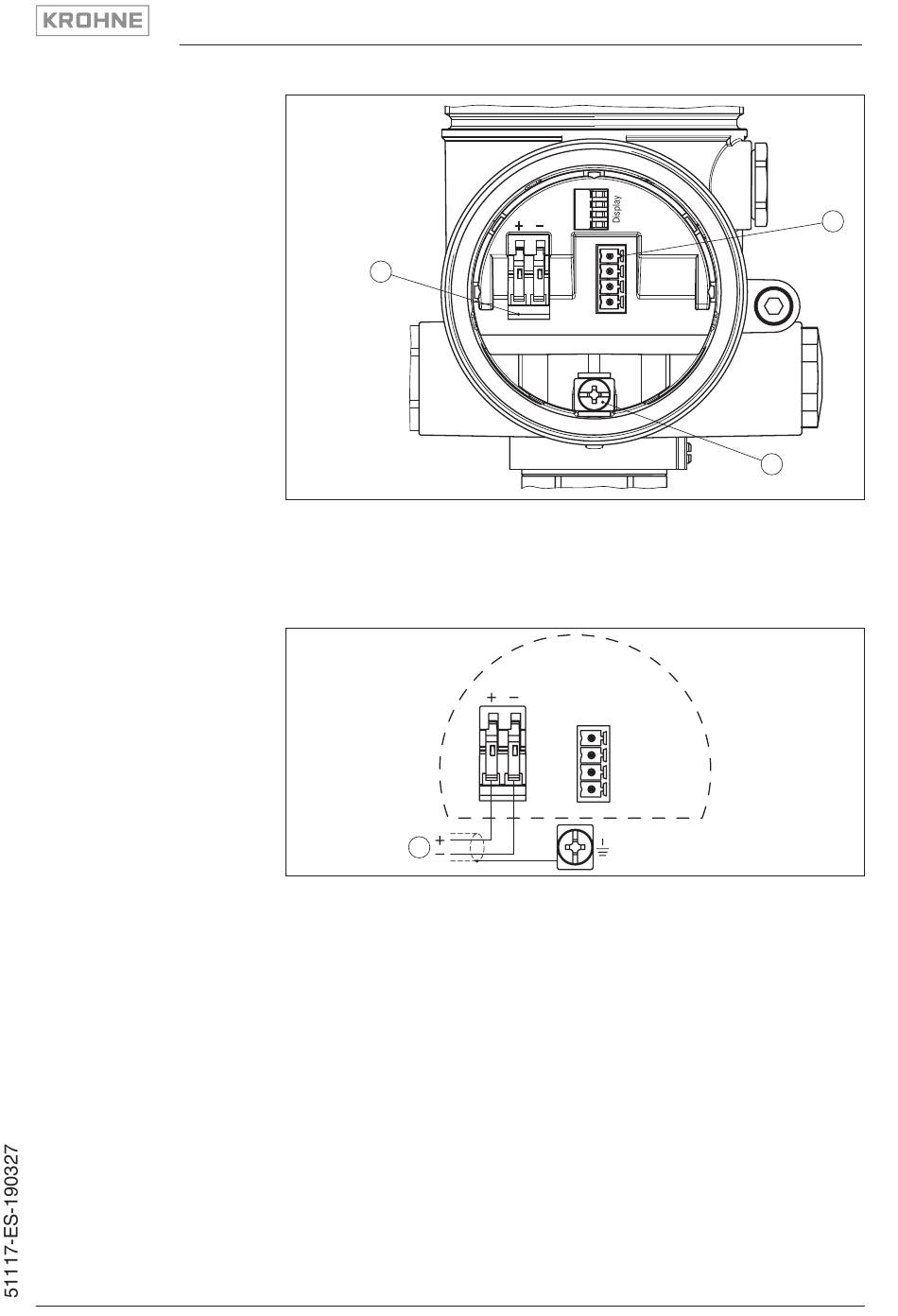

Fig. 21: Compartimiento de conexión carcasa de dos cámaras
1 Terminales elásticos para la alimentación de tensión
2 Acoplamiento de enchufe apara la interface de servicio
3 Terminal de tierra para la conexión del blindaje del cable
1
Fig. 22: Esquema de conexión - Carcasa de dos cámaras
1 Alimentación de tensión, salida de señal
5.5 Fase de conexión
Después de la conexión del OPTISOUND 3030 C a la alimentación
de tensión o después del retorno de la tensión, el equipo realiza
primeramente un auto chequeo durante 30 segundos aproximada-
mente. Se ejecutan los pasos siguientes:
•
Comprobación interna de la electrónica
•
Indicación del tipo de equipo, versión de firmware así como el TAG
del sensor (denominación del sensor)
•
El byte de estado se pone momentáneamente en interrupción
5 Conectar a la alimentación de tensión
I 2 C
1 2
I 2 C
1 2
2
3
23
