Guía de operación, mantenimiento y servicio de Benchmark 750-3000 Operation, Service &
Maintenance Guide-Latin America
SECCIÓN 4 – MANTENIMIENTO
Instrucciones de procedimientos para mantenimiento de dispoistivo de
encendido-inyector
CONEXIONES Y CODO
DE COMPRESIÓN
CÁMARA DE
SOBREPRESIÓN
DEL VENTILADOR
SENSOR DE O
2
Y ARANDELA
DISPOSITIVO DE ENCENDIDO-
INYECTOR
ENSAMBLADO CON ARANDELAS
DE INDEXACIÓN
(TEMPORIZADOR)
(0-3 según se requiera)

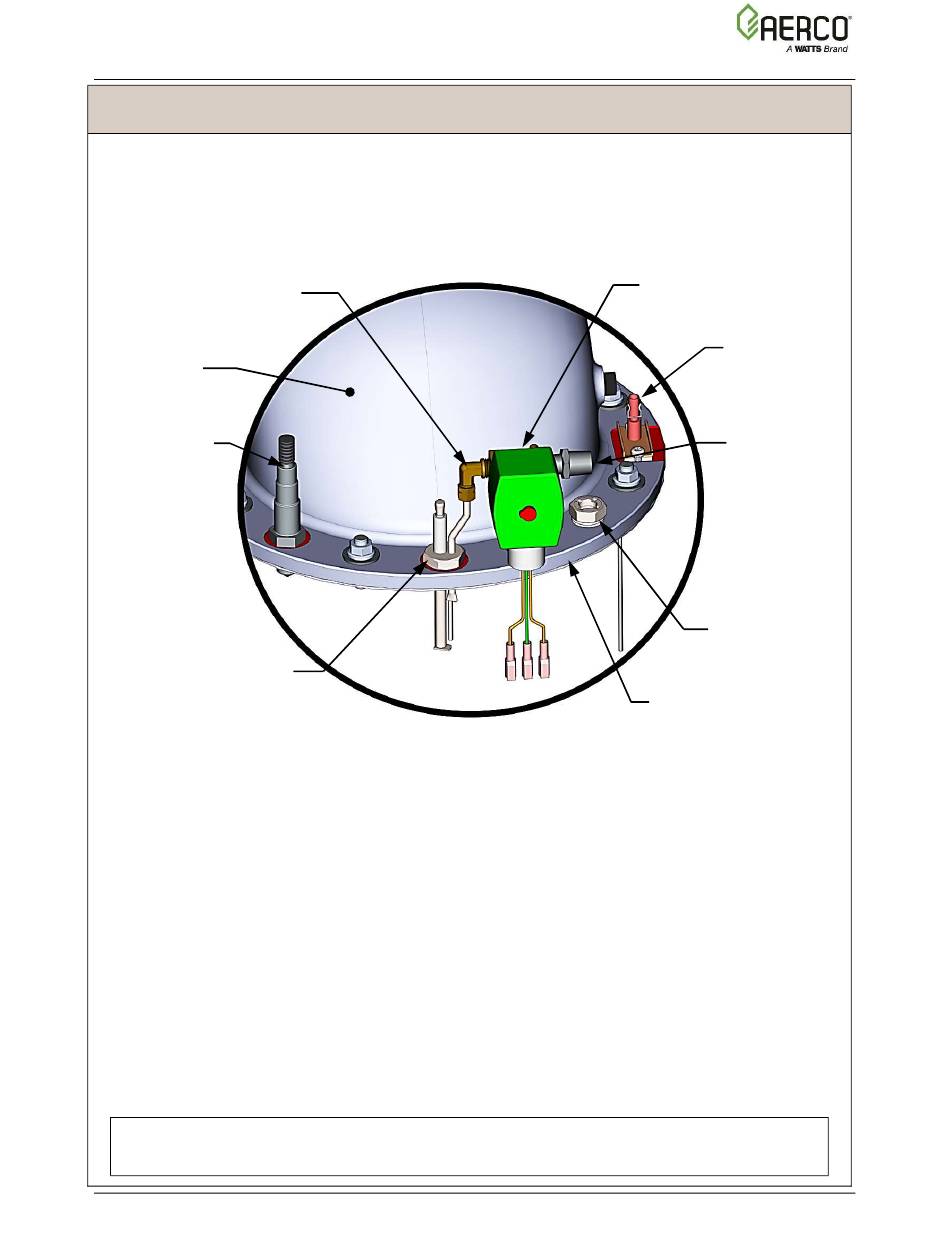

Figura 4-2c: Información de montaje de dispositivo de encendido–inyector y detector de flama de
5.
Ahora, afloje y retire el dispositivo de encendido-inyector del plato del quemador usando una llave inglesa de
extremo abierto de 1".
6.
Revise el inyector de la flama para buscar evidencia de erosión o acumulación de carbón. Si hay evidencia
significativa de erosión o acumulación de carbón, el dispositivo de encendido-inyector debe reemplazarse. Si
hay acumulación de carbón presente, limpie el componente usando una tela esmeril fina. La acumulación
repetida de carbón es indicación de que las configuraciones de combustión de la unidad deben verificarse.
Para revisar los procedimientos de calibración de combustión consulte la Sección 4.4 de la Guía de instalación
y arranque de Benchmark 750 – 3000, OMM-0131 (GF-205-LA).
7.
Antes de reinstalar el dispositivo de encendido-inyector aplique un compuesto conductor para temperatura alta
a los filamentos.
8.
Reinstale el dispositivo de encendido-inyector en el plato del quemador usando en 1 a 3 arandelas de
indexación, según se necesite, para que cuando el dispositivo de encendido-inyector se ajuste, el tubo del
inyector se posicione dentro del arco de aproximadamente 120°, como se muestra de las Figuras 4-3a a la 4-
3c que aparecen a continuación. Observe que la colocación recomendada del tubo del inyector es distinta de
la posición que se recomendó en el pasado.
9.
Apriete el dispositivo de encendido-inyector con una fuerza de torsión de 170-180 pulgadas-lbs (19.2–20.3
Nm). NO apriete demasiado.
NOTA:
Si un dispositivo de encendido-inyector de repuesto (Kit N/P 58023) se está instalando, se incluye en el kit
una tuerca de compresión con casquillo integrado y 3 arandelas de indexación.
AERCO International, Inc. 100 Oritani Dr. Blauvelt, NY 10913 OMM-0132_A
Página 44 de 165
01/02/2018
BMK 2500/3000
Tel: 800-526-0288
SOLENOIDE DE ENCENDIDO
GRADUAL
DETECTOR DE
FLAMA Y EMPAQUE
UNIÓN DE
MANGUERA DE
GAS FLEXIBLE
PUERTO DE
OBSERVACIÓN DE
FLAMA
BRIDA DE PLATO DE
QUEMADOR
GF-206-LA-LA
