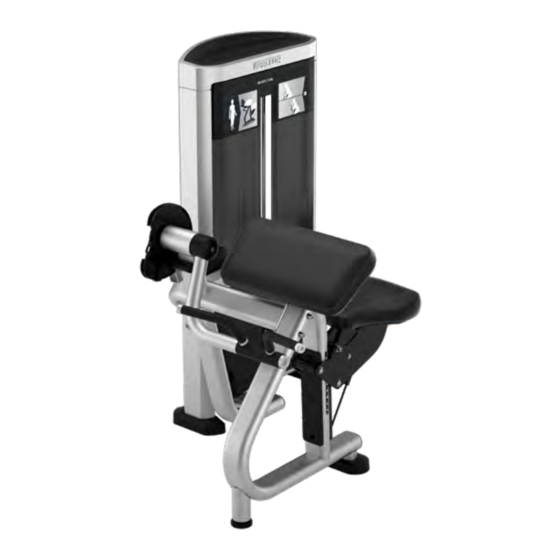

- Página 1 ESPAÑOL Línea Selectorized de fuerza Resolute™ Flexión de bíceps RSL 204 Guía de ensamblado...
-
Página 2: Requerimientos De Ensamblado
Para ensamblar este equipo necesita unos 90 minutos. Si es la primera vez que hace esto, considere más tiempo. PRECAUCIÓN Se necesitan al menos dos personas para ensamblar el equipo. NO intente ensamblar esto usted solo. Precor recomienda que todos los equipos de fuerza se atornillen al piso en todos los puntos de anclaje. -
Página 3: Lista De Piezas
Cubierta, cubierta de polea inferior Tornillos de cabeza de botón (BHCS) 5/16 pulgada x 1½ pulgadas Pesas 4.5 kg (10 lb) Almohadilla para el codo Almohadilla del asiento ©2019 Precor Inc. | Flexión de bíceps RSL 204 | Guía de ensamblado... -
Página 4: Ensamble Del Marco
BHCS M10 x 125 mm del usuario para alinear la placa de tope. Apretar solo arandelas, 11 mm manualmente. Estos se retirarán temporalmente en un paso posterior. ©2019 Precor Inc. | Flexión de bíceps RSL 204 | Guía de ensamblado... - Página 5 Llave de tubo, 19 mm Llave de torsión No apriete los tornillos M10 instalados en el paso 3 en este momento. Estos se retirarán temporalmente en un paso posterior. ©2019 Precor Inc. | Flexión de bíceps RSL 204 | Guía de ensamblado...
-
Página 6: Piezas Móviles
5/16 pulgada x 1½ pulgadas Conecte los agujeros delanteros primero para alinear. arandelas, 9 mm Herramienta: Llave de tubo, ½ pulgada con extensión ©2019 Precor Inc. | Flexión de bíceps RSL 204 | Guía de ensamblado... -
Página 7: Enrute El Cable
Llave de cola, 19 mm coloque de nuevo los retenedores. Apriete a 67 N-m (50 pies-lb) de Llave de torsión torque. ©2019 Precor Inc. | Flexión de bíceps RSL 204 | Guía de ensamblado... -
Página 8: Termine La Torre De La Columna De Pesas
Coloque la placa superior ensamble de placa superior sobre las pesas. Las pesas y la placa superior deben alinearse al ras del lado del usuario. ©2019 Precor Inc. | Flexión de bíceps RSL 204 | Guía de ensamblado... - Página 9 11 mm contratuerca de nilón, M10 Herramientas: Llave hexagonal, 8 mm Llave de tubo, 17 mm ©2019 Precor Inc. | Flexión de bíceps RSL 204 | Guía de ensamblado...
- Página 10 Despegue la etiqueta extra y frote las etiquetas restantes nuevamente. Lubrique las varillas de guía con un lubricante a base de teflón, como el lubricante superior Tri-Flow. Elimine cualquier exceso con un paño o pañuelo limpio. ©2019 Precor Inc. | Flexión de bíceps RSL 204 | Guía de ensamblado...
-
Página 11: Instale La Cubierta
El torque recomendado es de 34 N-m (25 pies-lb). Herramientas: Llave hexagonal, 8 mm Llave de torsión Coloque a presión firmemente la bandeja superior en su lugar. ©2019 Precor Inc. | Flexión de bíceps RSL 204 | Guía de ensamblado... -
Página 12: Complete El Ensamble
Complete el ensamble Precor recomienda que el equipo de fuerza se atornille en todos los puntos de anclaje. Ajuste las patas redondas en el marco hacia arriba o hacia abajo girándolos hacia la izquierda o hacia la derecha para ayudar a nivelar el equipo.
