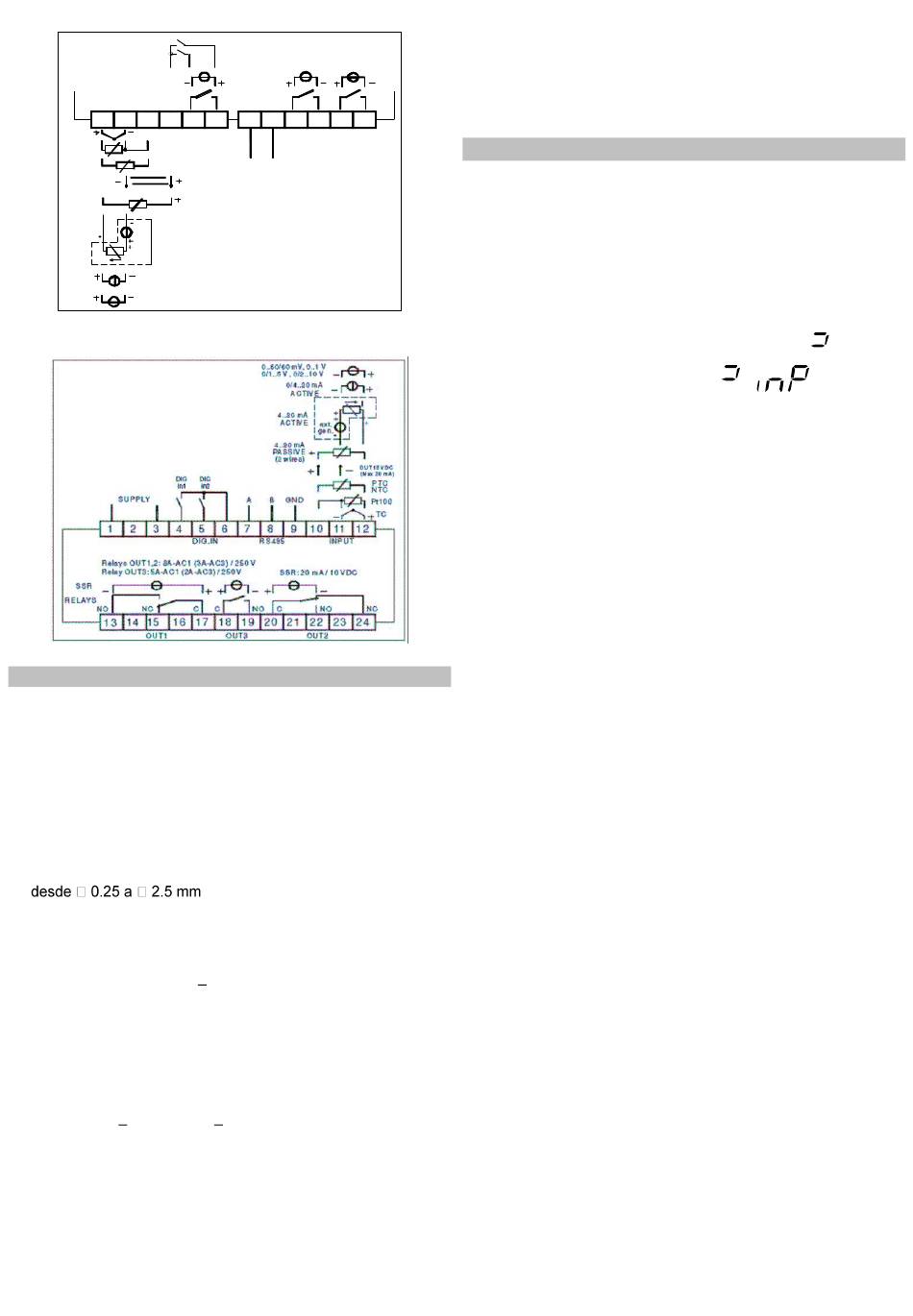

OSK 482/RAMP
DIN 1
DIN 2
INPUT
1
2
3
4
TC
Pt100
NTC
PTC
ext.
gen.
0/4..20 mA
ACTIVE
0..50/60 mV
0/1..5 V
OSKR 51/RAMP
3. CARACTERÍSTICAS ELÉCTRICAS Y MECÁNICAS
3.1 – ESPECIFICACIONES TÉCNICAS
Material carcasa: Plástico, auto-extinguible grado: V-0 de acuerdo
con UL 94.
Grado de protección frontal: IP 65 (con la junta opcional) para
localizaciones de interior, de acuerdo con EN 60070-1.
Protección de los terminales traseros: IP 20 de acuerdo con EN
60070-1.
Instalación: montaje en panel.
Terminales: 24 terminales de tornillo (tornillo M3, para cables
diagramas de conexión.
Dimensiones: 75 x 33 mm, profundidad 75,5 mm
Perforación: 71 (-0 a + 0,5 mm) x 29 (-0 a +0,5 mm)
Peso: 180 g máx.
Alimentación: 12 V AC/DC (+ 10 % of the nominal value).
Consumo: 5 VA máx.
Tensión de aislamiento:
2300 V rms de acuerdo con norma EN 61010-1.
Display: uno de 4 dígitos, rojo 12 mm + 3 LED en barra.
Tiempo de refresco del display: 500 ms.
Tiempo de muestreo: 130 ms.
Resolución: 30000 cuentas.
Precisión total: + 0.5% F.S.V. + 1 dígito @ 25°C.
Rechazo en modo común: 120 dB at 50/60 Hz.
Rechazo en modo normal: 60 dB at 50/60 Hz.
Compatibilidad electromagnética y especificaciones:
Cumplimiento: directiva EMC 2004/108/CE (EN 61326),
directiva LV (bajo voltaje) 2006/95/CE (EN 61010-1)
Categoría de instalación: II
Grado de contaminación: 2
SSR
RELAYS
C
NO
C
NO
C
5
6
7
8
9
10
11
12
OUT 3
OUT 2
OUT 1
SUPPLY
4..20 mA
SSR: 8 mA / 8 VDC
PASSIVE
Relay s OUT 1,2: 8A-AC1 (3A-AC3) 250VAC
(2 wires)
Relay OUT3: 5A-AC1 (2A-AC3) 250VAC
4..20 mA
ACTIVE
0..1 V
0/2..10 V
2 o desde AWG 22 a AWG 14 ) con
OSAKA – MANUAL DE USUARIO LÍNEA RAMPAS – V. 1 - PAG. 2
Deriva de la temperatura: comprendida en la precisión total.
Temperatura de trabajo: de 0 a 50°C.
Temperatura de almacenamiento: de -30 a +70°C (-22 to 158°F)
Humedad: de 20 % al 85% HR, sin condensación.
Protecciones: WATCH DOG (hardware/software) para reinicio
automático.
NO
4. PROGRAMACIÓN
4.1. CÓMO ACCEDER A LOS PARAMETROS DE
CONFIGURACIÓN
1) Pulsar el botón SET durante más de 3 segundos.
El display mostrará alternativamente 0 y << PASS >>.
2) Usando los botones "SUBIR" y/o "BAJAR" ajustamos el
password programado, (Por defecto 30).
3) Pulsar el boton SET.
Si el password es correcto el display mostrará el acrónimo del
primer grupo de parámetros precedido del símbolo
En otras palabras el display mostrará
El equipo estará en modo de configuración.
4.2. FUNCIÓN DEL TECLADO DURANTE LA MODIFICACIÓN
DE PARÁMETROS
F
Una pulsación corta permite salir del actual grupo
deparámetros y seleccionar uno nuevo.
Una pulsación larga permite cerrar el procedimiento de
configuración de parámetros (el equipo volverá atrás al
"display estándar").
SET
Cuando el display está mostrando un carpeta, permite
entrar a la carpeta seleccionada.
Cuando el display está mostrando un parámetro,
permite memorizar el valor seleccionado e ir al siguiente
parámetro dentro del mismo grupo.
ARRIBA permite incrementar el valor del parámetro seleccionado.
ABAJO
Permite reducir el valor del parámetro seleccionado
4.3. CÓMO SALIR DEL MODO DE CONFIGURACIÓN
Pulsa el botón F durante más de 5 segundos.
El equipo volverá al menú de inicio.
4.4
NIVELES DE ACCESO A LOS PARÁMETROS.
El equipo tiene varios niveles de programación.
Estos niveles son:
-
Nivel usuario (Donde permite cambiar SP)
-
Nivel Operario (Donde permite cambiar tipos de sensor, y
algunos parámetros de ajuste)
-
Nivel Programador (Donde permite cambiar y acceder a
todos los parámetros)
El acceso a la configuración de los niveles Operario y Programador
están protegidos por contraseña.
Para acceder al nivel Operario, se debe introducir la contraseña 20
y para acceder al nivel Programador 30.
4.5 COMPORTAMIENTO DEL EQUIPO AL ALIMENTAR
Cuando alimentamos el equipo, puede comenzar con uno de los
siguientes modos dependiendo de su configuración:
.
.
.
