Carcasas de corte de 132 cm y 152
cm
1.
Alinee los orificios del protector de la polea (CE)
con el orificio del soporte del deflector delantero
y el orificio exterior de la pestaña delantera de
la carcasa
(Figura
Nota:
El soporte de polea (CE) rodea el borde
exterior del soporte del deflector
2.
Instale el soporte de la cubierta de la correa (CE)
(si no se instaló anteriormente) en los orificios
de la parte trasera de la pestaña delantera de
la carcasa
(Figura
3.
Sujete el protector de la polea (CE) y el soporte
de la cubierta de la correa (si no se instaló
anteriormente) al orificio exterior de la pestaña
delantera de la carcasa con 1 perno de cabeza
hexagonal (¼" x 1") y una contratuerca (¼"),
como se muestra en la
4.
Sujete el soporte de la cubierta de la correa al
orificio interior de la pestaña delantera de la
carcasa con un perno de cuello cuadrado (¼" x
¾") y una contratuerca (¼"), como se muestra
en la
Figura
7.
5.
Alinee la tuerca rápida con el orificio de la parte
superior del soporte de la cubierta de la correa
(CE), y coloque la tuerca rápida a presión en
el soporte
(Figura

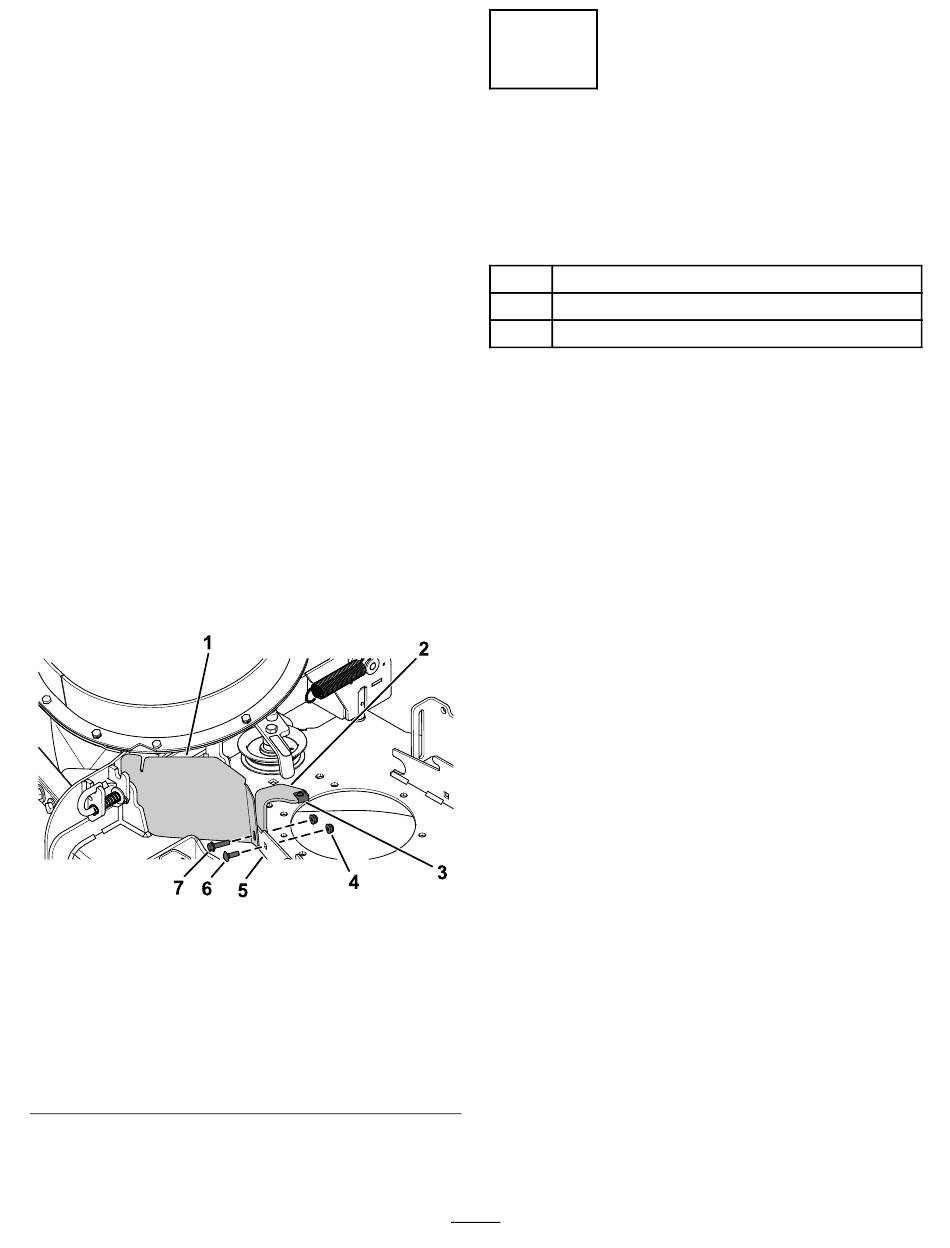

1. Protector de la polea (CE)
2. Soporte de la cubierta de
la correa (si no se instaló
anteriormente)
3. Tuerca rápida
4. Contratuerca (¼")
7).
7).
Figura
7.
7).
Figura 7
5. Pestaña de la carcasa
(delantera)
6. Perno de cuello cuadrado
(¼" x ¾")
7. Perno con arandela
prensada (¼" x 1")
6
Instalación de los
protectores superiores
(CE)
Piezas necesarias en este paso:
1
Protector del eje (CE)
1
Protector delantero (CE)
1
Protector del tensor (CE)
Procedimiento
1.
Retire las 3 contratuercas (¼") del conjunto del
soplador.
2.
Sujete el protector del tensor (CE) en el soplador
con 2 pernos de cabeza hexagonal (¼" x ¾")
y las 2 contratuercas (¼") que se retiraron
anteriormente, como se muestra en la
3.
Sujete el protector del eje (CE) usando 2
contratuercas (5/16") y 2 arandelas
4.
Sujete el protector delantero (CE) con 1 perno
de cabeza hexagonal (¼" x ¾") y la contratuerca
(¼") que retiró anteriormente, como se muestra
en la
Figura
g351270
7
8.
Figura
8.
(Figura
8).
