Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifi ca-
tion or explanation and to the owners' benefi t, without intent to infringe.
Disclaimer:
Specifi cations and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fi tness for a particular purpose. In no event shall ASRock, its
directors, offi cers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profi ts, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
The terms HDMI™ and HDMI High-Defi nition Multimedia Interface, and the HDMI logo
are trademarks or registered trademarks of HDMI Licensing LLC in the United States and
other countries.
1

Publicidad

Capítulos

Tabla de contenido
loading

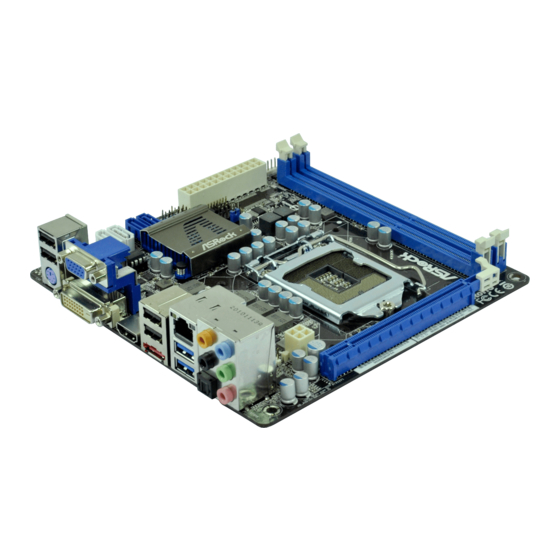

Resumen de contenidos para ASROCK H67M-ITX/HT

  • Página 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fi...
  • Página 2: Tabla De Contenido

    (HD_AUDIO1, White) COM Port Header (COM1) Intel H67 Chipset ATX Power Connector (ATXPWR1) 64Mb SPI Flash Chassis Speaker Header (SPEAKER 1, White) 23 CPU Fan Connector (CPU_FAN1) Mini PCI Express Slot (MINI_PCIE1) Power LED Header (PLED1) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 3: System Panel Header (Panel1, White)

    (HD_AUDIO1, White) Consumer Infrared Module Header (CIR1) Intel H67 Chipset COM Port Header (COM1) 64Mb SPI Flash ATX Power Connector (ATXPWR1) CPU Fan Connector (CPU_FAN1) Chassis Speaker Header (SPEAKER 1, White) 22 Power LED Header (PLED1) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 4 “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 5 “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 6 Remote Receiver and Remote Controller (H67M-ITX/HT) H67M-ITX/HT is bundled with one Remote Receiver and one Remote Controller. You can enjoy more of your favorite entertainment by MCE (Media Center Edition) Remote Controller. The MCE features the entertainment center which allows you to enjoy a more convenient way of power on/off the system, watching DVDs, TV, listening to music, and so on by the easy-operate Remote Controller.
  • Página 7 Therefore, from anywhere within the signal range, you will be able to play LAN games, connect to the internet, access and share printers, and make Internet phone calls easily. Antenna Ports WiFi-802.11n Module ASRock WiFi 2.4GHz Antenna ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 8 If you don’t have a present access point in your wireless network environment, you can set up WiFi-802.11n module in Ad-hoc mode. The wireless network brings together workstations, PC, notebook and other devices for wireless communication. * The transmission speed may vary according to the environment. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 9: Package Contents

    In case any modifi cations of this manual occur, the updated version will be available on ASRock website without further notice. You may fi nd the latest VGA cards and CPU support lists on ASRock website as well.
  • Página 10 - Supports Full HD 1080p Blu-ray (BD) / HD-DVD playback with DVI and HDMI ports Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec) - Premium Blu-ray audio support - Supports THX TruStudio PRO (H67M-ITX/HT) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 11: Usb 2.0 Header (Usb6_7, Blue)

    - Supports Station mode (Infrastructure mode and Ad-hoc mode) Rear Panel I/O I/O Panel - 2 x Antenna Ports (H67M-ITX/HT) - 1 x PS/2 Keyboard Port - 1 x VGA/D-Sub Port - 1 x VGA/DVI-D Port - 1 x HDMI Port - 1 x Optical SPDIF Out Port - 4 x Ready-to-Use USB 2.0 Ports...
  • Página 12 - FCC, CE, WHQL - ErP/EuP Ready (ErP/EuP ready power supply is required) (see CAUTION 15) * For detailed product information, please visit our website: http://www.asrock.com WARNING Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the third-party overclocking tools.
  • Página 13 6-channel, and 8-channel modes. Please check the table on page 4 and 5 for proper connection. ASRock Extreme Tuning Utility (AXTU) is an all-in-one tool to fi ne-tune different system functions in a user-friendly interface, which is including Hardware Monitor, Fan Control, Overclocking, OC DNA and IES. In Hardware Monitor, it shows the major readings of your system.
  • Página 14 ASRock Instant Flash is a BIOS fl ash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS ® without entering operating systems fi rst like MS-DOS or Windows . With this utility, you can press <F6> key during the POST or press <F2> key to BIOS setup menu to access ASRock Instant Flash.
  • Página 15 13. ASRock XFast USB can boost USB storage device performance. The performance may depend on the property of the device. 14. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again.
  • Página 16 CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Other- wise, the CPU will be seriously damaged. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 17 Pin1 Pin1 alignment key 1155-Pin Socket orientation key notch 1155-Pin CPU For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 18 Step 5. Connect fan header with the CPU fan connector on the motherboard. Step 6. Secure excess cable with tie-wrap to ensure cable does not interfere with fan operation or contact other components. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 19 DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 20: Mini_Pcie1

    2.4 Expansion Slots (PCI Express Slots) There are 1 PCI Express slot and 1 Mini-PCI Express slot (H67M-ITX/HT) on this motherboard. PCIE slots: PCIE1 (PCIE x16 slot; Blue) is used for PCI Express x16 lane width graphics cards. MINI_PCIE1 (Mini-PCIE slot; White) is used for WiFi module.
  • Página 21 VGA driver from our support CD to your system and restart your computer. D-Sub, DVI-D and HDMI monitors cannot be enabled at the same time. You can only choose the combination: DVI-D + HDMI, DVI-D + D-Sub, or HDMI + D-Sub. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 22: For Windows

    F. Set the “Screen Resolution” and “Color Quality” as appropriate for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the diaplay icon identifi ed by the number one, two, three and four. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 23 PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 24 The Remote Receiver is able to receive the multi-direction infrared signals (top, down and front), which is compatible with most of the chassis on the market. * The Remote Receiver does not support Hot-Plug function. Please install it before you boot the system. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 25: Clear Cmos Jumper (Clrcmos1)

    fi rst, and then shut it down before you do the clear-CMOS ac- tion. Please be noted that the password, date, time, user default profi le, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 26 USB 2.0 ports. USB_PWR (9-pin USB8_9) (see p.2/3 No. 8) DUMMY USB_PWR Consumer Infrared Module Header This header can be used to connect the remote (4-pin CIR1) IRTX controller receiver. (see p.2/3 No. 9) IRRX ATX+5VSB ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 27 The LED keeps blinking when the sys- tem is in S1 sleep state. The LED is off when the system is in S3/S4 sleep state or powered off (S5). ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 28 CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3. Pin 1-3 Connected 3-Pin Fan Installation ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 29 Please connect an ATX 12V power supply to this connector. (4-pin ATX12V1) (see p.2 No. 19 or p.3 No. 17) Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2/3 No. 10) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 30 .. \ Intel Rapid Storage Information ® If you want to use “Intel Rapid Storage” in Windows environment, please install “SATAII driver” from the Support CD again so that “Intel Rapid Storage” will be installed to your system as well. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 31: Installing Windows

    A. Enter UEFI SETUP UTILITY Advanced screen SATA Confi guration. B. Set the option “SATA Mode” to [IDE]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 32 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the fi le “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 33 1. Einführung Wir danken Ihnen für den Kauf des ASRock H67M-ITX/HT / H67M-ITX Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrol- len von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Instal-...
  • Página 34 - Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI- Bildschirm erforderlich) (siehe VORSICHT 6) - Unterstützt stereoskopisches 3D per Blu-ray mit HDMI 1.4a - Unterstützt HDCP-Funktion mit DVI- und HDMI-Ports ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 35 11 MBit/s – IEEE 802.11b - Unterstützt Stationsmodus (Infrastruktur- und Ad-hoc- Modus) E/A-Anschlüsse I/O Panel an der - 2 x Antennenports (H67M-ITX/HT) Rückseite - 1 x PS/2-Tastaturanschluss - 1 x VGA/D-Sub port - 1 x VGA/DVI-D port - 1 x HDMI port - 1 x optischer SPDIF-Ausgang - 4 x Standard-USB 2.0-Anschlüsse...
  • Página 36 (Testversion), ASRock Software Suite (CyberLink DVD Suite und Creative Sound Blaster X-Fi MB (H67M-ITX)) (OEM- und Testversion) Einzigartige - ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 8) Eigenschaft - Sofortstart - ASRock Instant Flash (siehe VORSICHT 9) - ASRock AIWI (siehe VORSICHT 10)
  • Página 37 64 Bit / Vista unterstützt. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono- Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 4 und 5 her. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 38 10. Das Erlebnis intuitiver, bewegungsgesteuerter Spiele ist nicht mehr nur noch an der Wii möglich. Das ASRock AIWI-Dienstprogramm führt eine neue Möglichkeit der PC-Spielsteuerung ein. ASRock AIWI ist das weltweit erste Dienstprogramm, mit dem Sie Ihr iPhone/iPod touch in einen Joystick zur Steuerung Ihrer PC-Spiele verwandeln können.
  • Página 39 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufl adung mehrerer Apple-Geräte gleichzeitig;...
  • Página 40 Bevor Sie die 1155-Pin CPU in den Sockel sitzen, prüfen Sie bitte, ob die CPU-Oberfl äche sauber ist und keine der Kontakte verbogen sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann die CPU schwer beschädigen. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 41 Schritt 3-2. Halten Sie das Teil mit dem IHS (Integrated Heat Sink – integ- rierter Kühlkörper) nach oben. Suchen Sie Pin 1 und die zwei Orientierungseinkerbungen. Ausrichtungsmarkierung Orientierungskerbe Pin1 Pin1 Ausrichtungsmarkierung Orientierungskerbe 1155-Pin Sockel 1155-Pin CPU ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 42 Schritt 4-1. Drehen Sie die Ladeplatte auf den Kühlkörper (IHS). Schritt 4-2. Drücken Sie leicht auf die Lade- platte und schließen Sie den Ladehebel. Schritt 4-3. Sichern Sie Ladehebel und Ladeplatte mithilfe des Hebelver- schlusses. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 43 Kühlkörper nicht ordnungsgemäß am Motherboard befestigt. Schritt 5. Schließen Sie den Lüfter an den CPU-Lüfter- anschluss des Motherboards. Schritt 6. Befestigen Sie überschüssiges Kabel mit Band, um eine Störung des Lüfters oder Kontakt mit anderen Teilen zu vermeiden. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 44 2.3 Installation der Speichermodule (DIMM) Das H67M-ITX/HT / H67M-ITX Motherboard bietet zwei 240polige DDR3 (Double Data Rate 3) DIMM-Steckplätze und unterstützt Zweikanal-Speichertechnologie. Es müssen immer zwei identische Speichermodule (selbe Marke, Geschwindigkeit, Größe und Chip-Art) in den DDR3 DIMM-Steckplätzen installiert werden, um die Zweikanal-Speichertechnologie zu aktivieren.
  • Página 45 Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt. Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 46 Der Fernbedienungsempfänger kann Infrarotsignale aus mehreren Richtungen (oben, unten und vorne) empfangen; dadurch ist er mit den meisten Gehäusen auf dem Markt kompatibel. * Der Fernbedienungsempfänger unterstützt kein Hot-Plugging. Bitte installieren Sie ihn, bevor Sie Ihr System hochfahren. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 47 Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefi niertes Profi l, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 48 Zusätzlich zu den vier üblichen USB 2.0-Ports an den (9-pol. USB6_7) I/O-Anschlüssen befi nden sich (siehe S.2/3 - No. 7) zwei USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0- Anschlussleiste werden zwei USB 2.0-Ports unterstützt. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 49 / Vista 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) System Panel-Header Dieser Header unterstützt mehrere Funktion der (9-pin PANEL1) Systemvorderseite. (siehe S.2/3 - No. 1) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 50 (siehe S.2 - No. 24 oder S.3 - No. 22) PLED- PLED+ PLED+ Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1-Zustand. Im S3-/S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 51 Anschluss die ATX 12V (4-pin ATX12V1) Stromversorgung an. (siehe S.2 - No. 19 oder S.3 - No. 17) COM-Anschluss-Header Dieser COM-Anschluss- Header wird verwendet, um (9-pin COM1) ein COM-Anschlussmodul zu (siehe S.2/3 - No. 10) unterstützen. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 52: Treiberinstallation

    A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“- Bildschirm (Erweitert), dann „SATA Confi guration“. B. Stellen Sie “SATA Mode” auf [IDE]. ® SCHRITT 2: Installieren Sie Windows XP / XP 64-Bit in Ihrem System. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 53 A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“- Bildschirm (Erweitert), dann „SATA Confi guration“. B. Stellen Sie “SATA Mode” auf [AHCI]. ® SCHRITT 2: Installieren Sie Windows 7 / 7 64-Bit / Vista / Vista 64-Bit in Ihrem System. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 54 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 55: Contenu Du Paquet

    1. Introduction Merci pour votre achat d’une carte mère ASRock H67M-ITX/HT / H67M-ITX, une carte mère très fi able produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fi abilité au long terme.
  • Página 56 2048x1536 @ 75Hz - Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio : Audio à haut débit binaire) avec HDMI (Moniteur compatible HDMI requis) (voir ATTENTION 6) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 57: Panneau Arrière

    - Prend en charge le mode Station (mode Infrastructure et mode Ad-hoc) Panneau arrière I/O Panel - 2 x ports d’antenne (H67M-ITX/HT) - 1 x port clavier PS/2 - 1 x port VGA/D-Sub - 1 x port VGA/DVI-D - 1 x port HDMI - 1 x Port de sortie optique SPDIF - 4 x ports USB 2.0 par défaut...
  • Página 58 - IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), suite logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB (H67M-ITX)) (Version OEM et d’essai) Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU)
  • Página 59 / 7. Le mode Deep Color ne sera activé que si le moniteur prend en ® charge 12bpc en EDID. HBR est pris en charge sous Windows 7 64-bit / 7 / Vista 64-bit / Vista ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 60 ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com O ASRock Instant Flash é um utilitário de fl ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos ®...
  • Página 61 11. Si vous désirez un moyen plus rapide et moins contraignant de recharger vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé pour vous la solution idéale - le chargeur ASRock APP. Il suffi t d’installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre iPhone à...
  • Página 62 Si c’est le cas, ne forcez pas pour insérer le processeur dans le socket. Sinon, le processeur sera gravement endommagé. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 63 Etape 3-2. Orientez le paquet avec le dissipa- teur thermique intégré (IHS) vers le haut. Repérez la broche 1 et les deux encoches d’orientation. Encoche d’orientation Détrompeur broche 1 broche 1 Détrompeur Socket 1155 broches Encoche d’orientation Processeur 1155 broches ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 64 L’exemple ci-dessous illustre l’installation du dissipateur thermique pour un proces- seur 1155 broches. Etape 1. Appliquez le matériau d’interface thermique (Appliquez le matériau au centre de IHS sur la surface du socket. d’interface thermique) Apply Thermal Interface Material ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 65 Etape 6. Fixez la longueur de câble en excès avec du ruban adhésif pour vous assurer que le câble ne gênera pas le fonctionnement du venti- lateur ou n’entrera pas en contact avec les autres composants. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 66 2.3 Installation des modules m émoire [DIMM] La carte mère H67M-ITX/HT / H67M-ITX possède deux emplacements DIMM DDR3 (Double Débit de données 3) 240 broches, et prend en charge la technologie Dual Channel Memory. Pour la confi guration Double canal, vous devez toujours installer deux modules de mémoire identiques (mêmes marque, vitesse, dimensions et...
  • Página 67 DIMM soit inséré correctement. Slot d’extension (Slots PCI Express) Il y a 1 port PCI Express et 1 port Mini-PCI Express (H67M-ITX/HT) sur la carte mère. Slots PCIE: Le PCIE1 (slot PCIE x16;...
  • Página 68 (haut, bas et avant), et il est compatible avec la plupart des châssis proposés sur le marché. * Le récepteur distant ne prend pas la fonction de branchement à chaud en charge. Veuillez l'installer avant de démarrer le système. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 69 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profi l par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 70 (voir p.2/3 No. 7) embases USB 2.0 sur cette carte mère. Chaque embase USB_PWR USB 2.0 peut prendre en USB_PWR charge 2 ports USB 2.0. (USB8_9 br.9) P-11 P+11 (voir p.2/3 No. 8) DUMMY P+10 P-10 USB_PWR ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 71 Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). En-tête du panneau système Cet en-tête permet d’utiliser plusieurs fonctions du (PANEL1 br.9) panneau système frontal. (voir p.2/3 No. 1) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 72 (vedi p.2 Nr. 24 ou p.3 No. 22) PLED+ LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento). ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 73 12V sur ce connecteur. (voir p.2 No. 19 ou p.3 No. 17) En-tête de port COM Cette en-tête de port COM est utilisée pour prendre en charge (COM1 br.9) un module de port COM. (voir p.2/3 No. 10) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 74: Installation De Windows

    A. Accédez à UEFI SETUP UTILITY (Utilitaire de confi guration BIOS) → écran Avancé → Confi guration SATA. B. Réglez «SATA Mode « sur [IDE]. ® ETAPE 2 : Installez le système d’exploitation Windows XP / XP 64 bits sur votre système. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 75 A. Accédez à UEFI SETUP UTILITY (Utilitaire de confi guration BIOS) → écran Avancé → Confi guration SATA. B. Réglez «SATA Mode « sur [AHCI]. ® ETAPE 2: Installer le système d’exploitation Windows 7 / 7 64-bit / Vista / Vista 64-bit sur votre système. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 76 CD-ROM. Le Menu principal s’affi che automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le fi chier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour affi cher les menus. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 77: Contenuto Della Confezione

    1. Introduzione Grazie per aver scelto una scheda madre ASRock H67M-ITX/HT / H67M-ITX, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
  • Página 78 HDMI) (vedi ATTENZIONE 6) - Supporta Blu-ray Stereoscopico in 3D con HDMI 1.4a - Supporto della funzione HDCP con le porte DVI e HDMI - Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le porte DVI e HDMI ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 79 - Supporta la modalità Stazione (infrastruttura e Ad-Hoc) Pannello I/O Panel posteriore I/O - 2 x porte antenna (H67M-ITX/HT) - 1 x porta PS/2 per tastiera - 1 x Porta VGA/D-Sub - 1 x Porta VGA/DVI-D - 1 x Porta HDMI - 1 x Porta ottica SPDIF Out - 4 x porte USB 2.0 già...
  • Página 80 SO XP 64 bit Certifi cazioni - FCC, CE, WHQL - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 15) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 81 8 canali per l’uscita audio. Controllare la tavola a pagina 4 e 5 per eseguire il collegamento appropriato. L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto in uno per regolare varie funzioni del sistema in un’interfaccia facile da usare che include monitoraggio hardware, controllo ventola, overclocking, OC DNA ed IES.
  • Página 82 Windows . Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In- stant Flash. Avviare questo strumento e salvare il nuovo fi le BIOS nell’unità...
  • Página 83 13. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archiviazione USB. Le prestazioni dipendono dalle proprietà del dispositivo. 14. Se il processore si surriscalda, il sistema si chiude automaticamente. Pri- ma di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente;...
  • Página 84 CPU sia pulita e che non ci siano pin piegati nel socket. Non forzare l’inserimento della CPU nel socket se ci sono pin piegati. In caso contrario la CPU potrebbe essere seriamente danneggiata. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 85 (Integrated Heat Sink: dispersore di calore integrato) verso l’alto. Individuare il Pin1 ed i due dentelli chiave d’orientamento. Dente di orientamento Tacca di allineamento Pin1 Pin1 Tacca di allineamento Dente di orientamento Socket da 1155-Pin CPU da 1155-Pin ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 86 Fase 4-2. Bloccare la leva di carico mentre si preme leggermente sulla piastra di carico. Fase 4-3. Fissare la leva di carico con la linguetta della piastra di carico che si trova sulla parte inferiore della linguetta di ritenzione della leva di carico. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 87 CPU sulla scheda madre. Fase 6. fi ssare il cavo in eccesso con fascette per assicurare che il cavo non interferisca con il funzionamento della ventola o che venga a contatto con gli altri componenti. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 88: Installare Una Dimm

    2.3 Installazione dei moduli di memoria (DIMM) La motherboard H67M-ITX/HT / H67M-ITX dispone di due slot DIMM DDR3 (Double Data Rate 3) a 240 pin e supporta la tecnologia Dual Channel Memory. Per attivare la confi gurazione Dual Channel Memory bisogna installare sempre due moduli di memoria identici (stessa marca, velocità, dimensioni e tipo di chip) negli slot DIMM.
  • Página 89 Step 3. Allineare il connettore della scheda con lo slot e premere con decisione fi nché la scheda è completamente inserita nello slot. Step 4. Agganciare la scheda allo chassis con le viti. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 90 Il ricevitore remoto può ricevere i segnali infrarossi da varie angolazioni (alto, basso e frontale), ed è compatibile con la maggior parte dei telai sul mercato. * Il ricevitore remoto non supporta la funzione Hot-Plug. Eseguire l’installazione prima di avviare il sistema. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 91 CMOS. No- tare che password, data, ore, profi lo utente predefi nito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 92: Collettori E Connettori Su Scheda

    Oltre alle quattro porte USB 2.0 predefi nite nel pannello I/O, la (9-pin USB6_7) scheda madre dispone di (vedi p.2/3 Nr. 7) due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 93 Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione). Collettore pannello di sistema Questo collettore accomoda diverse funzioni di sistema (9-pin PANEL1) pannello frontale. (vedi p.2/3 Nr. 1) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 94 (vedi p.2 Nr. 24 o p.3 Nr. 22) PLED+ PLED+ LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento). ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 95 12 V a questo connettore. (4-pin ATX12V1) (vedi p.2 Nr. 19 o p.3 Nr. 17) Collettore porta COM Questo collettore porta COM è utilizzato per supportare il (9-pin COM1) modulo porta COM. (vedi p.2/3 Nr. 10) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 96 A. Entrare in UEFI SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL BIOS) → Advanced screen (Avanzate) → SATA Confi guration. B. Impostare “SATA Mode” su [IDE]. ® Passo 2: Installazione di Windows XP / XP 64-bit sul sistema. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 97 A. Entrare in UEFI SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL BIOS) → Advanced screen (Avanzate) → SATA Confi guration. B. Impostare “SATA Mode” su [AHCI]. ® Passo 2: Installazione di Windows 7 / 7 64-bit / Vista / Vista 64-bit sul sistema. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 98 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul fi le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 99: Introducción

    1. Introducción Gracias por su compra de ASRock H67M-ITX/HT / H67M-ITX placa madre, una placa de confi anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al com- promiso de calidad y resistencia de ASRock.
  • Página 100: Especificación

    - Admite la función 3D estereoscópica Blu-ray con HDMI 1.4a - Admite la función HDCP con puertos DVI y HDMI - Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD con puertos DVI y HDMI ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 101: Conectores

    - Admite el modo de estación (modo Infraestructura y mod Ad-hoc) Entrada/Salida I/O Panel de Panel - 2 x Puertos de antena (H67M-ITX/HT) Trasero - 1 x puerto de teclado PS/2 - 1 x puerto VGA/D-Sub - 1 x puerto VGA/DVI-D - 1 x puerto HDMI - 1 x puerto de salida óptica SPDIF...
  • Página 102 ASRock Software Suite (CyberLink DVD Suite y Creative Sound Blaster X-Fi MB (H67M-ITX)) (OEM y versión de prueba) Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 8) Única - Instant Boot - ASRock Instant Flash (vea ATENCIÓN 9) - ASRock AIWI (vea ATENCIÓN 10)
  • Página 103: Certificaciones

    Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 4 y 5 para una conexión correcta. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 104 PC. Tan solo tiene que instalar la utilidad ASRock AIWI desde el sitio web ofi cial de ASRock AIWI, o bien mediante el CD de soporte de software de ASRock en su placa base, y también descargarse gratis AIWI Lite de la tienda de aplicaciones de su iPhone o iPod touch.
  • Página 105 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp 13. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB.
  • Página 106: Instalación

    CPU se encuentra limpia y no hay ninguna aguja torcida en el socket. No introduzca la CPU en el socket por la fuerza si se produce la situación anterior. Si lo hace, puede producir daños graves en la CPU. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 107 Busque la aguja 1 y las dos muescas de orientación. Muesca de orientación Tecla de alineación aguja 1 aguja 1 Tecla de alineación Muesca de orientación Socket de 1155 agujas CPU de 1155 agujas ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 108: Instalación Del Ventilador Y El Disipador De La Cpu

    A continuación se ofrece un ejemplo para ilustrar la instalación del disipador para la CPU de 1155 agujas. (Aplique el material termal de Paso 1. Aplique el material termal de interfaz en el interfaz) centro del IHS de la superfi cie del socket. Apply Thermal Interface Material ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 109 CPU en la placa madre. Paso 6. Fije el cable que sobre con un lazo para asegurarse de que el cable no interfi ere en el funcionamiento del ventilador y tampoco entra en contacto con otros componentes. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 110: Instalación De Memoria

    2.3 Instalación de Memoria La placa base H67M-ITX/HT / H67M-ITX proporciona dos ranuras DIMM DDR3 (Double Data Rate 3, es decir, Tasa doble de datos) de 240 contactos y es compa- tible con la Tecnología de memoria de canal dual. Para la confi guración de canal dual, siempre es necesario instalar dos módulos de memoria idénticos (la misma...
  • Página 111: Ranuras De Expansión (Ranuras Pci Express)

    Paso 2. Quite la tapa que corresponde a la ranura que desea utilizar. Paso 3. Encaje el conector de la tarjeta a la ranura. Empuje fi rmemente la tarjeta en la ranura. Paso 4. Asegure la tarjeta con tornillos. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 112 (arriba, abajo y de frente), lo que es compatible con la mayoría de las carcasas del mercado. * El receptor remoto no admite la función de conexión en caliente. Instálelo antes de poner en marcha el sistema. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 113: Setup De Jumpers

    Tenga en cuenta que la contraseña, la fecha, la hora, el perfi l predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 114: Cabezales Y Conectores En Placas

    E/S, hay dos bases (vea p.2/3, N. 7) de conexiones USB 2.0 en esta placa base. Cada una de estas bases de conexiones USB_PWR admite dos puertos USB 2.0. (9-pin USB8_9) (vea p.2/3, N. 8) DUMMY USB_PWR ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 115: (9-Pin Hd_Audio1)

    Acceda a la fi cha “FrontMic” (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante “Recording Volume” (Volumen de grabación). Cabezal de panel de sistema Este cabezar acomoda varias dunciones de panel frontal de (9-pin PANEL1) sistema. (vea p.2/3, N. 1) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 116 Cabezal del altavoz del chasis Conecte el altavoz del chasis a su cabezal. (4-pin SPEAKER1) (vea p.2/3, N. 12) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 117 ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13. Instalación de una Fuente de Alimentación ATX de 20 Pins ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 118: Instalación De Windows

    SATA / SATAII / SATA3 sin funciones RAID, siga los proced- imientos que se indican a continuación en función del sistema operativo que tenga instalado. ® El modo AHCI no se admite en el sistema operativo Windows XP / XP 64 bits. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 119: Instalación De Windows ® Xp / Xp 64 Bits Sin Funciones Raid

    A. Entre en UEFI SETUP UTILITY → Òpantalla Avanzada → SATA Confi guración. B. Confi gure la “SATA Mode” a [AHCI]. ® PASO 2: Instale Windows 7 / 7 64 bits / Vista / Vista 64 bits en su sistema. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 120: Bios Información

    Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 121 1. Введение Благодарим вас за покупку материнской платы ASRock H67M-ITX/HT / H67M-ITX надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.
  • Página 122 - Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) / воспроизведение HD-DVD через разъемы DVI и HDMI Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой (Кодер-декодер Аудио Realtek ALC892) - Поддержка Premium Blu-ray audio - Поддержка технологии THX TruStudio Pro (H67M-ITX/HT) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 123 - Поддержка определения кабеля ЛВС - Поддержка энергосберегающего интерфейса Ethernet 802.3az Беспроводная Модуль WiFi-802.11n ЛВС (H67M-ITX/HT) - 300 Мбит/с в режиме IEEE 802.11n, 54 Мбит/с в режиме IEEE 802.11g, 11M Мбит/с в режиме IEEE 802.11b - Поддержка режима станции (инфраструктурный режим или одноранговый режим) Разъемы...
  • Página 124 - Средство ASRock Extreme Tuning Utility (AXTU) Особенность (см. ОСТОРОЖНО, пункт 8) - Instant Boot - ASRock Instant Flash (см. ОСТОРОЖНО, пункт 9) - ASRock AIWI (см. ОСТОРОЖНО, пункт 10) - ASRock APP Charger (см. ОСТОРОЖНО, пункт 11) - SmartView (см. ОСТОРОЖНО, пункт 12) - ASRock XFast USB (см.
  • Página 125 Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука. Соответствующие схемы подключения описаны на стр. 4 и 5. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это универсальное средство тонкой настройки различных функций системы с удобным и понятным интерфейсом, включающая разделы Hardware Monitor (Наблюдение...
  • Página 126 10. Теперь можно управлять играми движением тела не только на консоли Wii. Служебная программа ASRock AIWI открывает новый способ управления играми на ПК. ASRock AIWI – это первая в мире программа, превращающая iPhone и iPod touch в контроллер для игр на ПК. Вам требуется лишь установить служебную программу...
  • Página 127 / Vista 64 bit и браузере IE8. Веб-сайт ASRock: http://www.asrock. com/Feature/SmartView/index.asp 13. Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства. 14. При обнаружении перегрева процессора работа системы автоматически завершается. Прежде чем возобновить работу системы, убедитесь в...
  • Página 128: Меры Предосторожности

    не погнуты. Если такая ситуация имеет место, не вставляйте процессор в гнездо силой – это приведет к его серьезному повреждению. Шаг 1. Откройте гнездо: Шаг 1-1. Освободите рычаг, нажав на петлю в направлении вниз и наружу так, чтобы он вышел из-под фиксирующего выступа. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 129 для ориентации на процессоре совмещены с двумя ключами выравнивания на гнезде. Шаг 3-3. Осторожно поместите процессор в гнездо, перемещая его строго вертикально. Шаг 3-4. Убедитесь, что процессор находится в гнезде и соответствует положению ключей ориентации. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 130 плате. Шаг 5. Подсоедините контактную колодку вентилятора к разъему вентилятора процессора на материнской плате. Шаг 6. Закрепите свободную часть кабеля с помощью стяжки, чтобы кабель не мог помешать работе вентилятора или соприкасаться с другими компонентами. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 131 2.3 Установка модулей памяти (DIMM) Материнская плата H67M-ITX/HT / H67M-ITX включает два 240-контактных гнезда DDR3 (Double Data Rate 3) DIMM и поддерживает технологию двухканальной памяти Dual Chan- nel Memory Technology. Для включения двухканальной конфигурации необходимо всегда устанавливать в гнезда DDR3 DIMM два идентичных модуля памяти (одна и та же марка, быстродействие, объем...
  • Página 132 Шаг 2. Снимите скобу-заглушку для гнезда, которое вы собираетесь использовать. Сохраните винт, поскольку впоследствии он вам понадобится. Шаг 3. Совместите разъем карты с гнездом и сильно надавите, чтобы карта полностью вошла в гнездо. Шаг 4. Закрепите карту на корпусе с помощью винта. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 133: Usb_Pwr

    панели. Не подключайте приемник к порту USB на задней панели. Приемник ДУ может принимать инфракрасные сигналы с различных направлений (сверху, снизу и спереди), что позволяет использовать его с большинством имеющихся в продаже корпусов. * Приемник ДУ не поддерживает функцию «горячего» подключения. Приемник необходимо подключить перед загрузкой системы. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 134 перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 135: P+9 Gnd Dummy

    (9-контактный USB6_7) вывода, на данной материнской (см. стр. 2/3, п. 7) плате предусмотрено два разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0. USB_PWR (9-контактный USB8_9) (см. стр. 2/3, п. 8) DUMMY USB_PWR ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 136 Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). Колодка системной панели Данная колодка обеспечивает работу нескольких функций (9-контактный PANEL1) передней панели системы. (см. стр. 2/3, п. 1) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 137 (3-контактный PLED1) PLED- статуса питания системы. Этот (см. стр. 2, п. 24 или стр. 3, п. 22) PLED+ PLED+ светодиод продолжит мигать в режиме S1. Светодиод будет выключен в режимах S3/S4 или S5 (система выключена). ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 138 Обратите внимание, что к этому разъему необходимо (4-контактный ATX12V1) подключить вилку блока питания (см. стр. 2, п. 19 или стр. 3, п. 17) ATX 12 В, чтобы обеспечить достаточную мощность электропитания. В противном случае включение системы будет невозможно. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 139 Если вы хотите установить операционную систему Windows 7 / 7 64-bit / Vista / Vista 64-bit / XP / XP 64-bit на компьютер с функциями RAID, выполните следующие действия. ® Режим AHCI не поддерживается в Windows XP / XP 64-бит. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 140 A. Войдите в утилиту настройки UEFI → экран Advanced → SATA Confi guration. B. Установите для “SATA Mode” значение [AHCI]. ® ШАГ 2. Установите на свою систему Windows 7 / 7 64-bit / Vista Vista 64-bit. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 141 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 142 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
  • Página 143 - DVI ve HDMI portlarэyla Tam HD 1080p Blu-ray (BD) / HD-DVD oynatэmэnэ destekler - İçerik Korumalı (Realtek ALC892 Ses Codec’i) 7,1 Kanal HD - Premium Blu-ray ses desteği - THX TruStudio Pro desteği (H67M-ITX/HT) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 144: Arka Panel

    - İstasyon modunu destekler (Altyapı modu ve Ad-hoc modu) Arka Panel G/З Paneli G/З - 2 x Anten Bağlantı Noktaları (H67M-ITX/HT) - 1 x PS/2 Klavye Portu - 1 x VGA/D-Sub Portu - 1 x VGA/DVI-D Portu - 1 x HDMI Portu - 1 x Optik SPDIF Зэkэюэ...
  • Página 145 - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 15) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın.
  • Página 146 Düzgün bağlantı için sayfa 4 ve 5 'teki tabloyu kontrol edin. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız Aşırtma, OC DNA ve IES dahildir.
  • Página 147 ASRock internet sitesi: http://www.asrock.com/Feature/Aiwi/index.asp 11. iPhone/iPod/iPad Touch gibi Apple cihazlarınızı şarj etmek için daha hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve eskisinden 40% daha hızlı...
  • Página 148 1155-Pinli Sokete Genel Bakış 1155-Pin CPU'yu soketine takmadan önce, lütfen CPU yüzeyinin temiz olduğundan ve sokette eğrilmiş pin olmadığından emin olun. Yukarıdaki durum oluşmuşsa CPU'yu sokete zorla takmaya çalışmayın. Aksi halde, CPU ciddi şekilde zarar görecektir. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 149 çentiği bulun. yönlendirme dişi çentiği hizalama dişi Pin1 Pin1 hizalama dişi yönlendirme dişi çentiği 1155-Pin-Socket 1155-Pin-CPU Düzgün şekilde takmak için, lütfen CPU'daki iki yönlendirme dişi çentiğini soketteki iki hizalama dişiyle eşleştirdiğinizden emin olun. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 150 Kalan sabitleyicilerle de aynı işlemi yapın. Sabitleyicileri saat yönünde döndürmeden bastırırsanız, ısı emici anakarta sabitlenemez. Adım 5. Fan fi şini anakarttaki CPU fanı konektörüne bağlayın. Adım 6. Kabloların fanın çalışmasını engellemediğinden ve diğer bileşenlere temas etmediğinden emin olmak için kablo bağıyla sabitleyin. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 151 Bellek Modüllerinin (DIMM) Takılması H67M-ITX/HT / H67M-ITX anakartı iki 240 pinli DDR3 (Çift Veri Hızı 3) DIMM yuvası sağlar ve Çift Kanallı Bellek Teknolojisi’ni destekler. Çift kanal yapılandırması için, Çift Kanallı Bellek Teknolojisi’ni etkinleştirmek için DDR3 DIMM yuvalarına her zaman iki özdeş (aynı markada, hızda, boyutta ve yonga türünde) bellek modülü...
  • Página 152 İki uçtaki tutucu klipsler yerine geri oturuncaya ve DIMM düzgün şekilde yerleşinceye kadar DIMM'yi yuvanın içinde bastırın. Genişletme Yuvaları (PCI Express Yuvaları) Bu anakartta 1 PCI Express yuvası ve 1 Mini-PCI Express (H67M-ITX/HT) yuvası bulunmaktadır. PCIE Yuvaları: PCIE1 (PCIE x16 yuvası; Mavi), PCI Express x16 şerit genişlikli grafi...
  • Página 153: Irtx

    USB desteğini kullanmayın. Piyasadaki birçok kasa ile uyumlu olan Uzaktan Kumanda Alıcısı çok yönlü kızılötesi sinyalleri (üst, alt ve ön) alabilir. * Uzaktan Kumanda Alıcısı Kolay Takılır Aygıt işlevini desteklememektedir. Lütfen sisteminizi başlatmadan önce onu kurun. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 154 BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse, ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profi li, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 155 (9-pinli USB8_9) (bkz. s.2/3 No. 8) DUMMY USB_PWR Kullanıcı Kızılötesi Modül Bağlantısı Bu bağlantı, HI-FI ve TV setleri gibi isteğe bağlı kullanıcı (4-pinli CIR1) kızılötesi cihazlarını bağlamak (bkz. s.2/3 No. 9) IRTX IRRX ATX+5VSB için kullanılabilir. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 156: Gnd Presence# Mic_Ret

    PLED (Sistem Gücü LED’i): Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken LED söner. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 157 Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir. 3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı planlıyorsanız, lütfen Pin 1-3'e bağlayın. Pin 1-3 Bağlı 3-Pinli Fanı Takma ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 158 Lütfen bir ATX 12V güç kaynağını bu konektöre (4-pinli ATX12V1) bağlayın. (bkz. s.2 No. 19 veya s.3 No. 17) Seri port Fişi Bu COM1 fi şi bir seri port modülünü destekler. (9-pinli COM1) (bkz. s.2/3 No. 10) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 159 NCQ işlevi olmadan SATA / SATAII / SATA3 HDD'ler aygıtlarını kullanma ADIM 1: UEFI'u ayarlayın. UEFI AYARLARI YARDIMCI PROGRAMI'na girin Gelişmiş ekran Depolama Yapılandırması. "SATA Modu" seçeneğini [IDE] olarak ayarlayın. ® ADIM 2: Windows XP / XP 64-bit İS'yi sisteminize yükleyin. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 160 ADIM 1: UEFI’u ayarlayın. UEFI AYARLARI YARDIMCI PROGRAMI’na girin Gelişmiş ekran Depolama Yapılandırması. "SATA Modu" seçeneğini [AHCI] olarak ayarlayın. ® ADIM 2: Windows 7 / 7 64-bit / Vista / Vista 64-bit İS'yi sisteminize yükleyin. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 161 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 162 ASRock 의 H67M-ITX/HT / H67M-ITX 메인 보드를 구매하여 주신것에 대하여 감 사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성 을 자랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설...
  • Página 163 (Realtek ALC892 Audio Codec) - Premium Blu-ray 오디오 지원 - THX TruStudio Pro 지원 (H67M-ITX/HT) 랜 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 웨이크 - 온 - 랜 지원 - LAN 케이블 감지 지원 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 164 - 절전형 이더넷 802.3az 지원 무선 LAN WiFi-802.11n 모듈 (H67M-ITX/HT) - 300Mbps IEEE 802.11n / 54Mbps IEEE 802.11g / 11Mbps IEEE 802.11b - 스테이션 모드 지원 ( 인프라스트럭처 모드 및 애드혹 모드 ) 후면판 I/O I/O Panel - 2 개안테나 포트 (H67M-ITX/HT) - 1 개...
  • Página 165 - IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA 전압 멀티 조절 지원 CD - 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), ASRock 소 프트웨어 스위트 (CyberLink DVD 세트 및 크리에이티브 사운 드 블라스터 X-Fi MB (H67M-ITX)) (OEM 및 시험판 ) 특점및...
  • Página 166 습니다 . IES (Intelligent Energy Saver) 의 경우 , 전압 조절기로 출 력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하 시키지 않으면서 효율을 높일 수 있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당사의 웹 사이트를 참조하...
  • Página 167 인 AIWI Lite 를 아이폰 / 아이팟 터치에 다운로드할 수 있습니다 . PC 와 Apple 기기를 블루투스 또는 WiFi 네트워크를통해서 연결하 면 신나는 모션 컨트롤 게임을 즐길 수 있습니다 . 또한 ASRock 공식 웹사이트를 정기적으로 방문하십시오 . 지원되는 최신 게임을 계속...
  • Página 168 1155 핀 소켓 개요 1155 핀 CPU 를 소켓에 삽입하기 전에 CPU 표면이 더럽거나 소켓에 구부러진 핀이 있는지 점검하십시오 . 이런 상태라면 CPU 를 소켓에 억지로 삽입하지 마십시오 . 그렇지않으면 CPU 가 심각하게 손상됩 니다 . ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 169 올바른 삽입을 위하여 CPU 의 방향 키 노치 두 개와 소켓의 정렬 키 두 개를 맞추십시오 . 3-3 단계 . CPU 를 소켓에 순전히 수직 방향으 로 주의하여 배치합니다 . 3-4 단계 . CPU 가 소켓에 있고 방향 키와 제대 로 일치하는지 확인합니다 . ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 170 잠금 장치를 시계 방향으로 돌리지 않고 누르면 방열판을 마더보드에 고정할 수 없습니다 . 5 단계 . 팬 헤더를 마더보드에 있는 CPU 팬 커넥터에 연 결하십시오 . 6 단계 . 여분의 케이블을 끈으로 묶어 팬 작동을 방해하 거나 다른 부품에 닿지 않도록 하십시오 . ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 171 2.3 메모리 모듈 설치하기 H67M-ITX/HT / H67M-ITX 마더보드가 2 개의 240 핀 DDR3 (Double Data Rate 3) DIMM 슬롯을 제공하며 듀얼 채널 메모리 기술을 지원합니다 . 듀얼 채널 구성의 경 우 , 듀얼 채널 메모리 기술을 활성화하려면 DDR3 DIMM 슬롯에 브랜드 , 속도 , 크기...
  • Página 172 사용하고자 하는 슬롯의 브라켓 덮개를 제거하여 주세요 . 나사는 나중에 사용을 위하여 보관하여 주세요 . 단계 3. 카드와 슬롯을 일치시키고 슬롯에 카드가 안착 될 때까지 부드럽게 눌러주세요 . 단계 4. 케이스와 카드를 나사로 고정하여 주세요 . ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 173 연결하지 마십시오 . 원격 리시버는 여러 방향에서 ( 위 , 아래 및 앞쪽 ) 전송되는 적외선 신호를 수신할 수 있으며 , 시중에 판매되는 대다수 섀시와 호환됩니다 . * 원격 리시버는 핫 - 플러그 기능을 지원하지 않습니다 . 원격 리시버를 시스템 부팅 전에 설치하 십시오 . ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 174 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 175 (2/3 페이지 , 7 번 항목 참조 ) 습니다 . 각각의 USB 2.0 헤더 는 2 개의 USB 2.0 포트를 지원 할 수 있습니다 . USB_PWR (9 핀 USB8_9) (2/3 페이지 , 8 번 항목 참조 ) DUMMY USB_PWR ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 176 Realtek 제어판에서 “FrontMic” ( 앞면 마이크 ) 로 가서 “Recording Volume” ( 리코딩 볼륨 ) 을 조정합니다 . 시스템 콘넥터 이 콘넥터는 시스템 전면 패 널기능을 지원하기 위한 (9 핀 PANEL1) 것입니다 . (2/3 페이지 , 1 번 항목 참조 ) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 177 는 LED 에 전원이 켜져 있습니 3 페이지 , 22 번 항목 참조 ) 다 . S1 상태에서는 LED 가 계 속 깜박입니다 . S3/S4 상태 또 는 S5 상태에서는 LED 가 꺼집 니다 ( 전원 꺼짐 ). ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 178 3 페이지 , 17 번 항목 참조 ) 않을 경우 전원을 켤 수 없습니다 . 시리얼포트 컨넥터 이 콘넥터는 시리얼 포트 모듈을 지원합니다 . (9 핀 COM1) (2/3 페이지 , 10 번 항목 참조 ) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 179 A. UEFI SETUP UTILITY (UEFI 설정 유틸리티 ) → Advanced screen ( 고급화 면 ) → SATA Configuration 을 선택합니다 . B. “SATA Mode”을 [IDE] 로 설정한 . ® 단계 2: 시스템에 Windows XP / XP 64 비트 OS 를 설치합니다 . ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 180 면 ) → SATA Configuration 을 선택합니다 . B. “SATA Mode”을 [AHCI] 로 설정한 . ® 단계 2: 시스템에 Windows 7 / 7 64 비트 / Vista / Vista 64 비트 OS 를 설치합 니다 . ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 181 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 182 2 x シリアル ATA (SATA) データケーブル(オプション) 1 x I/O パネルシールド 1 x 3D 赤 / 青緑色立体めがね(オプション) 1 x リモコン受光部(オプション) (H67M-ITX/HT) 1 x リモコン(オプション) (H67M-ITX/HT) 1 x ASRock WiFi 2.4GHz アンテナ (オプション) (H67M-ITX/HT) ASRockからのお知らせ ASRockからのお知らせ ... ® Windows 7 / 7 64-bit / Vista / Vista 64-bit でより良い性能を...
  • Página 183 - HDCP 機能、DVI ポートおよび HDMI ポートをサポート - 1080p Blu-ray (BD) / HD-DVD 再生サポート、DVI ポートおよび HDMI ポートをサポート オーディオ - 7.1 CH HD オーディオ ( コンテンツ保護付 ) (Realtek ALC892 オーディオ Codec) - Premium Blu-ray オーディオのサポー - THX TruStudio Pro をサポート (H67M-ITX/HT) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 184 11Mbps IEEE 802.11b - ステーションモード ( インフラストラクチャモードとアドホックモード ) をサポートします リアパネル I/O Panel - アンテナポート x 2 (H67M-ITX/HT) - PS/2 キーボードポート x 1 - VGA/D-Sub ポート x 1 - VGA/DVI-D ポート x 1 - HDMI ポート x 1 - 光学 SPDIF 出力ポート x 1 - Ready-to-Use USB 2.0 ポート...
  • Página 185 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 8 参照 ) - インスタントブート - ASRock Instant Flash ( 注意 9 参照 ) - ASRock AIWI ( 注意 10 を参照 ) - ASRock APP ヱャージャー ( 注意 11 を参照 ) - SmartView ( 注意 12 を参照 ) - ASRock XFast USB ( 注意...
  • Página 186 7 64-bit / 7 / Vista 64-bit / Vista で使用できます。 マイク入力の場合、このマザーボードはステレオとモノラルモードをどちら もサポートします。オーディオ出力の場合、このマザーボードは 2 チャン ネル、4 チャンネル、6 チャンネルと 8 チャンネルモードをサポートしま す。正しい接続については、4 と 5 ページの表をチェックしてください。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインター フェイスでさまざまなシステム機能を微調整するオールインワンツールで、 ハードウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES な どを含んでいます。ハードウェアモニタでは、システムの主要な読み込みを 示します。ファンコントロールでは、調整するファン速度と温度を示します。オー バークロッキングでは、CPU 周波数をオーバークロックして最適のシステムパ フォーマンスを出すことができます。OC DNA では、プロファイルとして OC 設...
  • Página 187 直感的なモーションコントロールゲームは Wii だけのものではなくなりました。 ASRock AIWI ユーティリティによって、新しい PC ゲームの楽しみかたが広が ります。ASRock AIWI は、iPhone/iPod touch をジョイスティック代 わりに使用して PC ゲームをコントロールする世界初のユーティリティです。 ASRock AIWI ユーティリティを ASRock の公式 Web サイトまたは ASRock ソフトウェアサポート CD のいずれかからマザーボードにインストールし、無償の AIWI Lite を App ストアから iPhone/iPod touch にダウンロードするだ けという簡単さ。PC を Apple デバイスに Bluetooth(ブルートゥース)または...
  • Página 188 Vista 64 bit であり、ブラウザのバージョンが IE8 であることをご確認 ください。 ASRock ウェブサイト: http://www.asrock.com/Feature/ SmartView/index.asp ASRock XFast USB は USB ストレージデバイス性能を拡張することがで きます。デバイスの特長により性能は異なります。 CPU のオーバーヒートが検出されますと、システムは自動的にシャットダウ ンされます。システムのレジュームを行う前に、マザーボード上の CPU 冷 却ファンが正しく機能しているか確認してから電源コードを外し、そして再 度つないでください。放熱効果を高める為には、PC システムのインストー ル時に、CPU とヒートシンクの間に放熱グリースをスプレイするのが効果的 です。 Energy Using Product(エコデザイン)の略語 EuP は完成システムの消 費電力を定義するために欧州連合により規制された条項です。 EuP に従っ て、管制システムの総 AC 電力はオフモード条件下で 1.00W 未満に抑える必...
  • Página 189 ださい。締めすぎるとマザーボードを傷つけます。 CPU インストレーション Intel 1155-LAND CPU の取り付けについては、 以下のステップに従ってください。 Load Plate Load Lever Socket Body Contact Array 1155 ピンソケットの概要 1155-LAND CPU をソケットに挿入する前に、CPU の表面が汚れていない か、ソケットに曲がったピンがないか確認してください。上の状況が見つ かった場合、CPU をソケットに無理に挿入しないでください。CPU がひど く損傷します。 ステップ 1. ソケットを開く : ステップ 1-1. レバーをフックまで押し下げて 保持タブを取り外します。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 190 の方に向けます。ピン 1 と方向キー の 2 つの刻み目を探します。 方向キーの刻み目 位置合わせキー ピン 1 ピン 1 位置合わせキー 方向キーの刻み目 1155 ピンソケット 1155-LAND CPU 正しく挿入するために、CPU の 2 つの方向キーの刻み目がソケットの 2 つの 位置合わせキーに一致していることを確認してください。 ステップ 3-3. ソケットを完全に垂直移動するこ とによって、CPU をソケットに慎 重に配置します。 ステップ 3-4. CPU がソケット内部にあり、方向 キーに正しく一致していることを 確認します。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 191 3 ページ、No. 21 を参照 ) Fastener slots pointing straight out の CPU ファンコネクタの一番近い面に置 かれていることを確認します。 ステップ 3. ファスナーをマザーボードのスルーホー ルに揃えます。 ステップ 4. ファスナーを時計回りに回転し、ファス ナーキャップを親指で下に押して取り付 Press Down (4 Places) け、ロックします。残りのファスナー についても、上の操作を繰り返します。 ファスナーを時計回りに回転せずに押すと、ヒートシンクはマザーボード に固定できません。 ステップ 5. ファンヘッダをマザーボードの CPU ファンコネクタに説明します。 ステップ 6. ケーブルがファン動作の邪魔をしたり他のコンポーネントに触れな いように、余分なケーブルをタイラップでまとめます。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 192 メモリーモジュール (DIMM) 取り付け H67M-ITX/HT / H67M-ITX マザーボードは 2 つの 240 ピン DDR3 ( ダブルデータレー ト )DIMM スロットを提供し、デュアルチャンネルメモリテクノロジをサポートしています。デュ アルチャンネル設定の場合、DDR3 DIMM スロットに 2 つのまったく同じ ( 同じブランド、速度、 サイズおよびチップタイプ ) メモリモジュールを常に取り付ける必要があります。同じメモリ モジュールを取り付けない場合、単一チャンネルモードで作動します。 DDR/DDR2 メモリモジュールを DDR3 スロットに取り付けるこ とはできません。取り付けると、マザーボードと DIMM が損傷す る原因となります。 たった 1 つのメモリモジュールまたは 2 つの異なるメモリモジュー...
  • Página 193 PCIE1 (PCIE x16 スロット、青 ) は PCI Express x16 レーン幅 グラフィックスカードで使用されるか。 MINI_PCIE1 ( ミニ PCIE スロット、白 ) は、WiFi モジュールに使用 されます。 拡張カードの装着 ステップ 1. 拡張カードを装着する前に、電源が OFF になっていること、または電源コー ドが接続されていないことを確認してください。装着する前に、拡張カード の説明書を読んで、必要なハードウェア設定を行ってください。 ステップ 2. 使用するスロットのブラケットを取り外してください。ネジは後で使用するの で、取っておいてください。 ステップ 3. カードコネクタをスロットの位置に合わせて、カードがスロットに完全に固定 されるまでカードを押し込んでください。 ステップ 4. 最後に、ネジでカードをシャーシに固定してください。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 194 DUMMY IRTX IRRX ATX+5VSB USB_PWR 3. フロント USB ポートにリモートレシーバーを取り付けます。リモートレシーバーがリモート コントローラから赤外線信号を正常に受信できない場合、他のフロント USB に取り付け てみてください。 * CIR 機能をサポートできるのは、フロント USB ポートの 1 つのみです。CIR 機能が有効になっていると き、他のポートは USB として機能します。 * リモートレシーバーはフロント USB でのみ使用されます。リア USB ブラケットを使用してこれをリアパ ネルに接続しないでください。リモートレシーバーは現在市販されているほとんどのシャーシと互換性 のある多方向赤外線信号(上、下および前)を受信することができます。 * リモートレシーバーはホットプラグ機能をサポートしません。リモートレシーバーを取り付けてから、シス テムを起動してください。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 195 CMOS の消去 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 196 ぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサポートできま (9 ピン USB8_9) ページ2/3, アイテム 8 を参照 す。 USB_PWR DUMMY USB_PWR コンシューマー赤外線モジュールヘッダー このヘッダーは、HI-FI セットや TV ボッ クスなどのオプションのコンシューマー (4 ピン CIR1) 赤外線デバイスの接続に使用すること ページ2/3, アイテム 9 を参照 IRTX IRRX ができます。 ATX+5VSB ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 197 Realtek コントロールパネルから “ FrontMic ” ( フロントマイ ク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を調 整します。 システムパネルコネクタ このコネクタは数種類のシステム フ ロントパネルの機能を提供しま (9 ピン PANEL1) す。 ページ2/3, アイテム 1 を参照 シャーシに付いている電源スイッチ、リセットスイッチ、システムステータ スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。 ケーブルを接続する前にピンの正負極性にご注意ください。 PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス テム電源オフ方法を設定して変更することも可能です。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 198 に接続し、黒いワイヤをアースピ (3 ピン CHA_FAN1) ページ2/3, アイテム 2 を参照 ンに合わせてください。 CPU ファンコネクタ このコネクタには CPU ファンケー FAN_SPEED_CONTROL CPU_FAN_SPEED ブルを接続します。黒いコードは (4 ピン CPU_FAN1) +12V アースピンに接続してください。 ( ページ2アイテム 23 または ページ 3 アイテム 21 参照) 1 2 3 4 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 199 このコネクタには CPU に Vcore 電 源を供給できるように、ATX 12V (4 ピン ATX12V1) プラグを備えたサワーサプライを ( ページ2アイテム 19 または 接続する必要があることに注意し ページ 3 アイテム 17 参照) てください。接続に問題があると、電源 は正しく供給されません。 シリアルポートヘッダ この COM1 ヘッダは、シリアルポートモ ジュールをサポートします。 (9 ピン COM1) ページ2/3, アイテム 10 を参照 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 200 NCQ およびホットプラグ機能を搭載しない SATA / SATAII / SATA3 HDD デバイスを 使用する ステップ 1: セットアップ UEFI。 A. UEFI セットアップユーティリティ、詳細画面、SATA 構成に入ります。 B. 「SATA Mode」を [IDE] に設定し。 ® ステップ 2: システムに Windows XP / XP 64- ビット OS をインストールします。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 201 NCQ およびホットプラグ機能を搭載した SATA / SATAII / SATA3 HDD デバイスを使 用する ステップ 1: セットアップ UEFI。 A. UEFI セットアップユーティリティ、詳細画面、SATA 構成に入ります。 B. 「SATA Mode」を [AHCI] に設定し。 ® ステップ 2: システムに Windows 7 / 7 64- ビット / Vista / Vista 64 ビ ト OS をインストールします。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 202 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフト ウインドウズ オペレーティングシ ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴 を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用 するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自 動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち 上がります。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 203 1. 主板簡介 謝謝你采用了華擎 H67M-ITX/HT / H67M-ITX 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主 板信息可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址:http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 H67M-ITX/HT / H67M-ITX 主板 (Mini-ITX 規格 : 6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米 ) 華擎...
  • Página 204 (Realtek ALC892 音頻編解碼器 ) - 支持優質藍光音效 - 支持 THX TruStudio Pro (H67M-ITX/HT) 板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 支持网路喚醒(Wake-On-LAN) - 支持網路線偵測功能 - 支持 Energy Efficient Ethernet 802.3az ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 205 - 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 ) BIOS - 64Mb AMI BIOS - AMI UEFI Legal BIOS,支持 GUI - 支持即插即用(Plug and Play,PnP) - ACPI 1.1 電源管理 - 支持喚醒功能 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 206 - 驅動程序 , 工具軟件 , 殺毒軟件(測試版本 ), 華擎軟件套 裝 (CyberLink DVD 套件與 Creative Sound Blaster X-Fi MB(H67M-ITX))(OEM 與試用版 ) 獨家功能 - ASRock Extreme Tuning Utility (AXTU)(詳見警告 8) - 即時開機功能 - 華擎 Instant Flash(見警告 9) - 華擎 AIWI(見警告 10) - 華擎 APP Charger(見警告 11)...
  • Página 207 64 位元 /Vista 支持 HBR。 7、 在麥克風輸入方面,這款主板支持立體聲和單聲道這兩種模式。在音頻輸 出方面,這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱 第 4 和 5 頁的表格瞭解正確的連接方式。 8、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具,可在用戶 友好的界面中微調不同的系統功能,包括硬件監控、風扇控制、超頻、O C DNA 和 IES。在 Hardware Monitor(硬件監控)中,顯示系統的主要參數。 在 Fan Control(風扇控制)中,顯示風扇速度和溫度,以便您進行調整。 在 Overclocking(超頻)中,您可以對 CPU 進行超頻,以优化系統性能。...
  • Página 208 消耗必須在 1.00W 以下。為滿足 E uP 標準 , 您需要同時具備支持 E uP 的主 ® 板和支持 EuP 的電源供應器。根據 Intel 的建議 , 支持 EuP 的電源供應器 必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的 電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 209 Load Plate Load Lever ( 接觸隊列 ) ( 插槽體 ) Socket Body Contact Array 1155 針插槽圖 在您將 1155 針 CPU 嵌入插槽之前,請檢查 CPU 表面是否不潔或者插 槽上是否有歪斜的針腳。如果發現以上情形,切勿強行將 CPU 嵌入插 槽。否則,CPU 將會嚴重受損。 步驟 1. 掀開插槽: 步驟 1-1. 通過按壓和向外使力使杠杆脫離 挂鉤解開扣具。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 210 找到第 1 針和兩個方向標誌的凹 口。 方向標誌凹口 基準標誌 第 1 針 第 1 針 基準標誌 方向標誌凹口 1155 針插槽 1155 針 CPU 為了正確嵌入,請確保 CPU 的兩個方向標誌凹口與插槽的基準標誌對 齊。 步驟 3-3. 使用完全垂直的動作將 CPU 小心 地放置到插槽上。 步驟 3-4. 檢查 CPU 是否已經方向正確地放 入插槽內。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 211 步驟 3. 使扣具與主板的穿孔成組對齊。 Fastener slots pointing straight out ( 扣具插槽要對正 ) 步驟 4. 順時針方向旋轉扣具,然後用拇指按壓扣具帽 ( 按壓 (4 位置 )) 安裝並鎖住。其餘的扣具也依次重復操作。 Press Down (4 Places) 如果您按壓扣具但沒有順時針方向旋轉,那么散熱片不能可靠地固定 到主板上。 步驟 5. 將風扇導線接頭接到主板上的 CPU 風扇接口。 步驟 6. 以打結方式安全處理過長的導線,確保不影響 風扇的運轉或者接觸其他部件。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 212 否則主板和 DIMM 有可 。 能損壞 2. 如果您僅安裝了一根內存條或者兩根不同的內存條,這不能激活雙通 道內存技術。 3. 一些 16 晶片的 DDR3 1GB 雙面 DIMM 可能無法在此主板上使用。建議 您不要在此主板上安裝它們。 安裝步驟: 請確保在添加或移走 DIMM 內存或系統部件之前切斷電源適配器。 1、 DIMM 插槽兩端的起拔器向外扳開。 2、 將每個 DIMM 插槽的凹口与 DIMM 內存上凸出部分對應,使凹口与凸出部 分吻合,內存即能正确安裝。 notch break notch break ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 213 將 DIMM 內存平穩地插入插槽直至兩端卡子迅速而充分地歸位以及 DIMM 內存完全就位。 2.4 擴展插槽 (PCI 和 PCI Express 插槽 ) 在此主板上有 1 條 PCI Express 插槽和 1 條 Mini-PCI Express 插槽 (H67M-ITX/HT)。 PCIE 插槽: PCIE1 (PCIE x16 插槽 ; 藍色 ) 支持 PCI Express x16 顯卡。 MINI_PCIE1(Mini-PCIE 槽;白色)供 WiFi 模塊使用。...
  • Página 214 2. 將前部 USB 線的兩端分別連接到 USB 2.0 接頭(如下所示,插針 1-5)和 CIR 接頭。 請确保導線与插針正确對應。 DUMMY IRTX IRRX ATX+5VSB USB_PWR 3. 將遙控接收器安裝到前部 USB 端口。如果遙控接收器無法成功從遙控器接收紅外線 信號,請試著將其安裝到其他前部 USB 端口。 * 只有其中一個前部 USB 端口支持 CIR 功能。當 CIR 功能啟用時,其他端口仍保持 USB 功能。 * 遙控接收器僅用于前部 USB。請勿使用后部 USB 支架將其連接到后面板上。遙控接收器可以接收 多方向紅外線信號(上部、下部和前部),与市場上銷售的大多數机箱兼容。 * 遙控接收器不支持熱插功能。請在啟動系統前安裝它。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 215 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是,請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S,必須在執行 C M O S 清除操作之前,先啟動然后關閉系統。請注意,只有取出 C M O S 電池,密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 216 這組 USB 2.0 接針可以支持 兩個 USB 2.0 接口。 (9 針 USB8_9) USB_PWR ( 見第 2/3 頁第 8 項 ) DUMMY USB_PWR 消費類紅外線模塊接頭 此接口可以連接遙控器。 (4 針 CIR1) IRTX IRRX ATX+5VSB ( 見第 2/3 頁第 9 項 ) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 217 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可 按下重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待 機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指示燈亮起。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 218 請將 ATX 電源供應器連接到這 個接頭。 (24 針 ATXPWR1) ( 見第 2/3 頁第 11 項 ) 雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 219 ATX 12V 接頭 請將一個 ATX 12V 電源供應 器接到這個接頭。 (4 針 ATX12V1) ( 見第 2 頁第 19 項或第 3 頁第 17 項 ) 串行接口連接器 這個 COM1 端口支持一個串行 接口的外設。 (9 針 COM1) ( 見第 2/3 頁第 10 項 ) ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 220 步驟 1: 設置 UEFI。 進入 UEFI SETUP UTILITY (UEFI 設置程序 ) → Advanced Screen ( 高級 界面 ) → SATA Configuration(SATA 配置 )。 將”SATA Mode”(SATA 模式 ) 設置為 [IDE]。 ® 步驟 2: 在系統上安裝 Windows XP /XP 64 位元操作系統。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 221 進入 UEFI SETUP UTILITY (UEFI 設置程序 ) → Advanced Screen ( 高級 界面 ) → SATA Configuration(SATA 配置 )。 將”SATA Mode”(SATA 模式 ) 設置為 [AHCI]。 ® 步驟 2: 在系統上安裝 Windows 7 / 7 64 位元 / Vista / Vista 64 位元操作系統。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 222 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序,請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦,或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息,請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 4. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統:Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡,如果電腦的“自動運行”功能 已啟用,屏幕將會自動顯示主菜單。如果主菜單不能自動顯示,請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”,并雙擊它,即可調出主菜單。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 223 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求,然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限,系指在一般正常使用狀況下。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 224 1. 主機板簡介 謝謝你採用了華擎 H67M-ITX/HT / H67M-ITX 主機板 , 本主機板由華擎嚴格製造 , 品 質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步 驟安裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址:http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 H67M-ITX/HT / H67M-ITX 主機板 (Mini-ITX 規格 : 6.7 英吋 x 6.7 英吋 , 17.0 公分 x 17.0 公分 ) 華擎...
  • Página 225 - 7.1 聲道高清晰音效 , 支援內容保護功能 (Realtek ALC892 音效編解碼器 ) - 支援高級藍光音效 - 支援 THX TruStudio Pro (H67M-ITX/HT) 網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 支援網路喚醒(Wake-On-LAN) - 支援網路線偵測功能 - 支援 Energy Efficient Ethernet 802.3az ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 226 - 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 ) BIOS - 64Mb AMI BIOS - AMI UEFI Legal BIOS ( 支援 GUI) - 支援即插即用(Plug and Play,PnP) - ACPI 1.1 電源管理 - 支援喚醒功能 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 227 - 驅動程式 , 工具軟體 , 防毒軟體(試用版本 ), 華擎軟體 套餐 (CyberLink DVD 套餐與 Creative Sound Blaster X-Fi MB (H67M-ITX))(OEM 與試用版本 ) 獨家功能 - ASRock Extreme Tuning Utility (AXTU)(詳見警告 8) - 即時開機功能 - 華擎 Instant Flash(見警告 9) - 華擎 AIWI(見警告 10) - 華擎 APP Charger(見警告 11)...
  • Página 228 支援 HBR。 7、 在麥克風輸入方面,這款主機板支援立體聲和單聲道這兩種模式。在音 效輸出方面,這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。 請參閱第 4 和 5 頁的表格瞭解正確的連接方式。 8、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具,易於操 作的使用者介面便於微調不同的系統功能(例如:Hardware Monitor、 Fan Control、Overclocking、OC DNA 及 IES)。Hardware Monitor 可顯 示系統的主要讀數;Fan Control 可顯示並可供您調整風扇速度及溫度; Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA,...
  • Página 229 電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗 必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和 ® 支援 EuP 的電源供應器。根據 Intel 的建議 , 支援 EuP 的電源供應器必須 符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供 應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 230 Load Plate Load Lever ( 插槽 ) ( 接觸列 ) Socket Body Contact Array 1155 針插槽圖 在您將 1155 針 CPU 嵌入插槽之前,請檢查 CPU 表面是否不潔或者插 槽上是否有歪斜的針腳。如果發現以上情形,切勿強行將 CPU 嵌入插 槽。否則,CPU 將會嚴重受損。 步驟 1. 掀開插槽: 步驟 1-1. 按壓並向外使力使杠桿脫離掛鉤 解開扣具。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 231 Sink,散熱片 ) 的一面朝上。找 到第 1 針和兩個方向標誌的凹口。 方向標誌凹口 基準標誌 第 1 針 第 1 針 基準標誌 方向標誌凹口 1155 針插槽 1155 針 CPU 為了正確嵌入,請確認 CPU 的兩個方向標誌凹口與插槽的基準標誌對 齊。 步驟 3-3. 使用完全垂直的動作將 CPU 小心 地放置到插槽上。 步驟 3-4. 檢查 CPU 是否已經方向正確地放 入插槽內。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 232 Fastener slots pointing straight out 步驟 3. 使扣具與主機板的穿孔成組對齊。 ( 扣具插槽要對正 ) 步驟 4. 順時針方向旋轉扣具,然後用拇指按壓扣具蓋 Press Down 安裝並鎖住。其餘的扣具也依次重覆操作。 (4 Places) ( 按壓 (4 位置 )) 如果您按壓扣具但沒有順時針方向旋轉,那麼散熱片將無法穩固地固 定到主機板上。 步驟 5. 將風扇導線接頭接到主機板上的 CPU 風扇接 口。 步驟 6. 以打結方式安全處理過長的導線,以確保不影 響風扇的運轉或者接觸其他部件。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 233 1. 請勿將 DDR 或 DDR2 記憶體插入 DDR3 插槽 否則主板和 DIMM 有可能 。 損壞 2. 如果您僅安裝了一根記憶體或者兩根不同的記憶體,這不能開啟雙通 道記憶體技術。 3. 某些包含 16 晶片的 D D R3 1G B 雙面記憶體可能無法在此主機板上運 作。不建議在此主機板上安裝此類記憶體。 安裝步驟: 請確保在增加或移除記憶體或系統組件之前切斷電源適配器。 1、 記憶體插槽兩端的起拔器向外扳開。 2、 將每個記憶體插槽的凹口与記憶體上凸出部分對應,使凹口与凸出部 分吻合,記憶體即能正確安裝。 notch break notch break ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 234 在此主機板上有 1 條 PCI Express 插槽和 1 條 Mini-PCI Express 插槽 (H67M-ITX/ HT)。 PCIE 插槽: PCIE1 (PCIE x16 插槽 ; 藍色 ) 支援 PCI Express x16 顯示卡。 MINI_PCIE1(Mini-PCIE 插槽;白色)供 WiFi 模組使用。 安裝步驟: 步驟 1、 在安裝擴充卡之前,請確認已經關閉電源或拔掉電源線。在您安裝之前 , 請閱讀擴充卡的說明並完成必需的硬體設置。 步驟 2、 移動機箱擋板,以便使用擴充槽。 步驟 3、 選擇一個擴充槽安裝擴充卡,裝進機箱並用螺絲固定。 步驟 4、 確定接觸正確,沒有單邊翹起的現象。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 235 2. 將前 USB 纜線連接至 USB 2.0 接頭(如下圖所示,pin 1 至 5)以及紅外線接頭。 請務必讓線路配置與 pin 配置完全吻合。 DUMMY IRTX IRRX ATX+5VSB USB_PWR 3. 將遠端接收器安裝至前 USB 連接埠。若遠端接收器無法成功接收遠端控制器發射的 紅外線訊號,請將接收器安裝至另一個前 USB 連接埠。 * 僅能有一個前 USB 連接埠支援紅外線功能。啟用紅外線功能時,其他連接埠僅具 USB 功能。 * 遠端接收器僅供前 USB 使用。請勿使用 USB 後檔板將接收器連接至後方面板上。遠端接收器能 接收從多個方向(上、下、前方)發射的紅外線訊號,適用於市面上絕大多數電腦機殼。 * 遠端接收器不支援熱插拔功能。請於啟動系統前安裝接收器。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 236 註: C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設 定,請先關閉電腦電源,並從電源插座中拔下電源線,等待 15 秒鐘之後,使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS,您必須先開機再關機,然後再執行 CMOS 清除操作。請注意,只有在移除 C M O S 電池的情況下,密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 237 針。每組 USB 2.0 接針可以 支援兩個 USB 2.0 接口。 USB_PWR (9 針 USB8_9) ( 見第 2/3 頁第 8 項 ) DUMMY USB_PWR 消費性紅外線模組插座 此插座可用於連接遙控器。 (4 針 CIR1) IRTX IRRX ( 見第 2/3 頁第 9 項 ) ATX+5VSB ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 238 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可 按下重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待 命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指示燈亮起。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 239 請將 ATX 電源供應器連接到這 個接頭。 (24 針 ATXPWR1) ( 見第 2/3 頁第 11 項 ) 雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 240 如果您只想在不帶 RAID 功能的 SATA / SATAII / SATA3 硬碟上安裝 Windows 7 / 7 64 位元 / Vista / Vista 64 位元 / XP / XP 64 位元操作系統 , 請依您安裝的操 作系統按照如下步驟操作。 ® Windows XP/XP 64 位元作業系統不支援 AHCI 模式。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 241 進入 UEFI SETUP UTILITY (UEFI 設置程序 ) → Advanced Screen ( 進階 界面 ) → SATA Configuration(SATA 配置 )。 將"SATA Mode"(SATA 模式 ) 設置為 [AHCI]。 ® 步驟 2: 在系統上安裝 Windows 7 / 7 64 位元 / Vista / Vista 64 位元操作系統。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 242 運行需要時,測試和初始化元件。有關 B I O S 設置的詳細訊息,請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。 4. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統:Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡,如果系統的“自動 運行"功能已啟用,銀幕將會自動顯示主菜單。如果主菜單不能自動顯示,請查閱支 援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它,即可調出主菜單。 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
  • Página 243 “UEFI:xxx“ to boot. ® 4. Start Windows installation. ® 5. If you install Windows 7 64-bit OS, OS will be formatted by GPT (GUID Partition ® Table). Please install the hotfi x fi le from Microsoft http://support.microsoft.com/kb/979903 ASRock H67M-ITX/HT / H67M-ITX Motherboard...
