  6. Manual de instrucciones

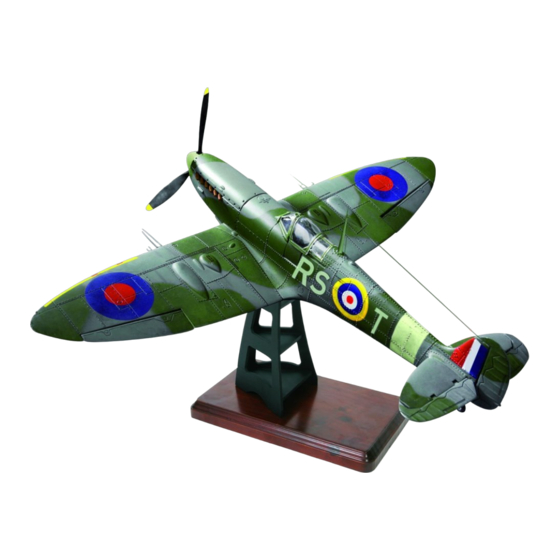

Model Space SPITFIRE Manual De Instrucciones

Ocultar thumbs Ver también para SPITFIRE:

Publicidad

Tabla de contenido

9
Fases 83-93
1:12

Publicidad

Tabla de contenido
loading

Manuales relacionados para Model Space SPITFIRE

Resumen de contenidos para Model Space SPITFIRE

  • Página 1 Fases 83-93 1:12...
  • Página 2 ÍNDICE FASE 83 ........FASE 84 .
  • Página 3 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 83 Piezas de esta entrega 1 - Chapa 22 inferior del ala 2 - Chapa 24 inferior del ala 3 - Chapa 29 inferior del ala 4 - Chapa 32 inferior del ala...
  • Página 4 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Sitúa ahora la chapa sobre una superficie plana y semidura y coloca una regla alineada con la marca de rotulador. Mantén en todo momento la regla y la chapa inmovilizadas, y realiza el grabado con el marcador. Esta operación debes realizarla con...
  • Página 5 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Pega la chapa sobre las costillas del ala y mantenla inmovilizada hasta que el adhesivo se seque. 83 g Para reforzar la unión de la chapa con las costillas, aplica pegamento por la parte interior del ala.
  • Página 6 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Inserta una punta en cada uno de los orificios de la chapa que has realizado en el paso anterior. 83 j Observa en la imagen como deben quedar alineadas las chapas que se incorporan al ala del avión.
  • Página 7 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 84 Piezas de esta entrega 1 - Suplemento 4 superior del ala 2 - Suplemento 5 superior del ala Toma la chapa 13 superior del ala y la plantilla suministrada con el fascículo nº...
  • Página 8 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Observa en la imagen como debe quedar la chapa ya grabada. Recupera la chapa 4 superior del ala que te entregamos con el fascículo nº 59 y preséntala, sin pegar, en la que será su posición en la mitad derecha del ala.
  • Página 9 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Retira la chapa 4 superior del ala y resérvala para utilizarla más adelante. Después, con la ayuda de un punzón, realiza dos orificios en las zonas de la chapa 13 que te muestra la imagen.
  • Página 10 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Comprueba como la pieza nº 2 ajusta sobre la chapa del ala como muestra la imagen J. Realiza los ajustes que creas convenientes para que la pieza haga contacto con toda su superficie sobre el ala.

  • Página 11: Tabla De Contenido

    INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 85 Piezas de esta entrega 1 - Chapa 17 inferior del ala 2 - Chapa 18 inferior del ala 3 - Chapa 19 inferior del ala 4 - Chapa 10 superior del ala...
  • Página 12 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Esta chapa irá colocada en la parte superior del alerón de la mitad izquierda del ala. Comprueba como se ajusta sobre él. Lija el alerón para que la chapa se asiente correctamente. Aplica pegamento de secado rápido y fija la...
  • Página 13 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Observa en la imagen cómo deben quedar las dos chapas ajustadas sobre el alerón. 85 g Utiliza un lijador para retocar los extremos del alerón si fuera necesario. Con la ayuda de un cúter, repasa la ranura de la parte plana del alerón.
  • Página 14 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Recupera el conjunto de bisagras que te entregamos con el fascículo nº 40. Con la ayuda de un cúter, extrae una de las bisagras. Utiliza el cúter para eliminar cualquier resto de los nervios de unión. Inserta la bisagra en la ranura del alerón hasta la...

  • Página 15: Entrega

    INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 86 Piezas de esta entrega 1 - Chapa 1 del fuselaje 2 - Chapa 2 del fuselaje 3 - Chapa 4 del fuselaje 4 - Chapa 1 del fuselaje motor 5 - Chapa 74 del...
  • Página 16 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Recupera otra chapa 31 que te entregamos con el fascículo nº 82. Esta chapa irá ubicada en la parte inferior del mismo alerón. Presenta la chapa sobre el mismo y realiza los ajustes necesarios antes de pegarla definitivamente.
  • Página 17 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Observa en la imagen como deben quedar las dos bisagras ya colocadas en el alerón. 86 g Presenta, sin pegar, el alerón en la parte trasera de la mitad derecha del ala. Marca la posición de las bisagras en el larguero trasero del ala.
  • Página 18 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Utiliza un limatón plano o un taco lijador para pulir la superficie del larguero de la parte trasera del ala. Debe quedar completamente liso y sin desniveles. 86 j Inserta las bisagras del alerón en las ranuras del ala hasta que éste haga tope.
  • Página 19 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 87 Piezas de esta entrega 1 - Bancada del motor de la hélice 2 - Suplemento 2 superior del ala 3 - Suplemento 1 superior del ala 4 - Cuadro de mandos Toma las piezas nº 2 y nº...
  • Página 20 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Toma una de las piezas nº 2, y fíjala con pegamento de secado rápido ajustada a las distancias indicadas en la imagen. 20 mm 24 mm Toma la chapa 4 superior del ala y 5 mm sitúala sobre la mitad derecha del...
  • Página 21 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Observa en la imagen como debe quedar la chapa con los suplementos fijados. 87 g Toma ahora la plancha de la bancada de la hélice y, con un cúter, extrae y lija todas sus piezas. Después, aplica cola y fija un lateral sobre la base, orientado como muestra la imagen.
  • Página 22 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Toma ahora el fuselaje del avión y colócalo de manera que se mantenga inmóvil. Después, comprueba que la bancada del motor encaja correctamente en las costillas que muestra la imagen. 87 j Asegúrate de que los...

  • Página 23: Inferior Del Ala 2 - Chapa

    INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 88 Piezas de esta entrega 1 - Chapa 25 inferior del ala 2 - Chapa 26 inferior del ala 3 - Chapa 30 inferior del ala 4 - Chapa de recambio 5 - Listón de...
  • Página 24 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Si quieres el avión en color aluminio, aplica barniz incoloro satinado sobre él para que no se oxide, y pinta de color metal las piezas de madera. Si lo quieres de color, aplica primero imprimación universal.
  • Página 25 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Repite el mismo proceso que has seguido en los pasos anteriores, aplica una capa de imprimación a todas las piezas que se ven por el interior de la abertura, tales como costillas, refuerzos, cazoleta, etc.
  • Página 26 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Observa en la imagen como quedará la parte interior del ala ya con el color aplicado. 88 j Observa en esta imagen como quedarán los dos alojamientos de las ruedas pintados con su color definitivo.
  • Página 27 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 89 Piezas de esta entrega 1 - Chapa 5 del fuselaje 2 - Chapa 6 del fuselaje 3 - Chapa 7 del fuselaje 4 - Chapa 12 del fuselaje 5 - Chapa 21...
  • Página 28 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Mantén las piezas metálicas y la suspensión inmovilizadas con una mano; con la otra, presenta la rueda con la puntera de la suspensión de manera que la rueda quede orientada como muestra la imagen. Cuando hayas encontrado el punto de unión...
  • Página 29 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Toma ahora los carenados de las ruedas que te entregamos con el fascículo nº 69 y, con la ayuda de un taladro y una broca de ø 2 mm, repasa los orificios donde se alojarán los tornillos. Éstos no deben atravesar el carenado, pero si es necesario que se puedan fijar en él.
  • Página 30 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Vuelve a insertar las dos piezas metálicas en los tetones de la rótula de la suspensión y comprueba los ajustes y el movimiento de las piezas. Cuando hayas realizado las comprobaciones, aplica pegamento a la unión de las dos piezas metálicas con el...
  • Página 31 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 90 Piezas de esta entrega 1 - Chapa 22 inferior del ala 2 - Chapa 24 inferior del ala 3 - Chapa 29 inferior del ala 4 - Chapa 32 inferior del ala...
  • Página 32 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Sitúa ahora la chapa sobre una superficie plana y semidura y coloca una regla alineada con la marca de rotulador. Mantén en todo momento la regla y la chapa inmovilizadas, realiza el grabado con el marcador. Esta operación debes realizarla con...
  • Página 33 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Corta a medida la chapa y ajústala con un lijador. Prueba la pieza otra vez sobre el ala para asegurarte de su correcto ajuste. 90 g Aplica pegamento sobre las zonas del ala donde hará contacto la chapa.
  • Página 34 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Con la ayuda de un punzón, realiza dos orificios en la zona de la chapa que te muestra la imagen. 90 j Inserta una punta en cada uno de los orificios de la chapa que has realizado en el paso anterior.

  • Página 35: Superior Del Ala 5 - Chapa

    INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 91 Piezas de esta entrega 1 - Chapa 17 inferior del ala 2 - Chapa 18 inferior del ala 3 - Chapa 19 inferior del ala 4 - Chapa 10 superior del ala...
  • Página 36 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Sitúa el ala del avión boca abajo sobre una superficie estable. Inserta el led verde por el interior del tubo del interior de la mitad del ala que muestra la imagen e intenta que pase hasta el final del ala.
  • Página 37 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Tira del hilo hasta que el led asome por el extremo del ala tal y como muestra la imagen. 91 g Utiliza unas pinzas para guiar el led hasta el orificio del borde de ataque del ala.
  • Página 38 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Sigue los mismos procedimientos para instalar el led rojo, con 550 mm de cable, en la otra mitad del ala. 91 j Deja los terminales de los cables sueltos en la parte central del ala. Más adelante, te mostraremos cómo conectar las...
  • Página 39 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 92 Piezas de esta entrega 1 - Chapa de recambio 2 - Puntas 3 - Puerta de la cabina 4 - Bisagras de la puerta de la cabina Toma la chapa 16 superior del ala y la plantilla suministrada con el fascículo...
  • Página 40 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Presenta la chapa sobre el extremo izquierdo del ala. Ajusta la pieza al perfil curvo y, con un rotulador, marca el sobrante de la pieza. Corta a medida la chapa y ajústala con un lijador.
  • Página 41 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Recupera la chapa 15 superior del ala que te entregamos con el fascículo nº 68. Preséntala sobre el extremo de la mitad izquierda del ala, como te muestra la imagen 92i. Después, utiliza un objeto cilíndrico para curvar la chapa ligeramente.
  • Página 42 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Clava dos puntas para reforzar la unión de la chapa con el fuselaje del ala. 92 j Recupera la chapa 15 del superior del ala que te entregamos con el fascículo nº 80. Realiza las mismas operaciones para fijar la chapa en el extremo superior derecho del ala.
  • Página 43 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE FASE 93 Piezas de esta entrega 1 - Chapa 25 inferior del ala 2 - Chapa 26 inferior del ala 3 - Chapa 30 inferior del ala 4 - Puntas 5 - Plantilla Recupera la chapa 33 inferior del ala y la plantilla del fascículo nº...
  • Página 44 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Corta a medida y ajusta la chapa para que asiente correctamente sobre el ala. Después, aplica pegamento de secado rápido a las zonas donde hará contacto con el ala. Pega la chapa en la que será...
  • Página 45 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Sigue el mismo proceso que en fases de montaje anteriores. Realiza el grabado en la chapa con la ayuda del marcador. 93 g Observa en la imagen cómo debe quedar la chapa una vez se han realizado los grabados.
  • Página 46 INSTRUCCIONES DE MONTAJE DE TU SPITFIRE Sitúa la chapa ajustada al larguero longitudinal y a la chapa de la terminación del ala. 93 j Realiza un orificio en cada ángulo de la chapa con el punzón y clava una punta en cada uno de ellos.
