TOSTADOR RÁPIDO VCT-250
Interruptor de
enclavamiento
Tablero
convertidor de
frecuencia de A/C
Rueda dentada de polea
guía (perforación de 8 mm
[5/16 de pulgada])
Rueda dentada de
transmisión (perforación
de 12.7 mm [1/2 pulgada])
Transformador
Control de temperatura
Ensamblaje del motor de
transmisión
Interruptor basculante
(Encendido On/Off)
Los artículos siguientes solamente se ofrecen en paquetes de 10.
Artículo Pieza Descripción
Núm.
A 100P864 Etiqueta, Caution hot (Cuidado Caliente)
B 308P115 Tornillo, #8-32 x 10 mm (3/8 de pulgada)
C 310P154 Tornillo, #10-32 x 10 mm (3/8 de pulgada)
D 304P105 Tuerca, #4-40, "KEPS"
E 406P107 Amarra de cable
F 308P143 Tuerca, #8-32, "KEPS"
G 310P103 Tornillo, #10-32 x 6.4 mm (1/4 de pulgada)
h 310P140 Arandela, #10
I 308P101 Tuerca, #8-32
J 306P101 Tuerca, hexagonal, #6-32
K 306P123 Tornillo, #6-32 x 22 mm (7/8 de pulgada)
L 308P145 Tuerca, tapa hexagonal, #8-32
M 100P900 Etiqueta, Service (Servicio)
N 325P104 Arandela, 6.4 mm (1/4 de pulgada)
O 325P109 Tornillo, 1/4-20 x 12.7 mm (1/2 pulgada)
P 308P124 Tornillo, 1 vía, #8-32 x 12.7 mm (1/2 pulgada) 1
R 10P1022 Etiqueta, heaters (Calentadores)
S 212P111 Separador
T 308P157 Tornillo, #8-32 x 6.4 mm (1/4 de pulgada)
A.J. Antunes & Co.
PIEZAS DE REPUESTO (continuación)

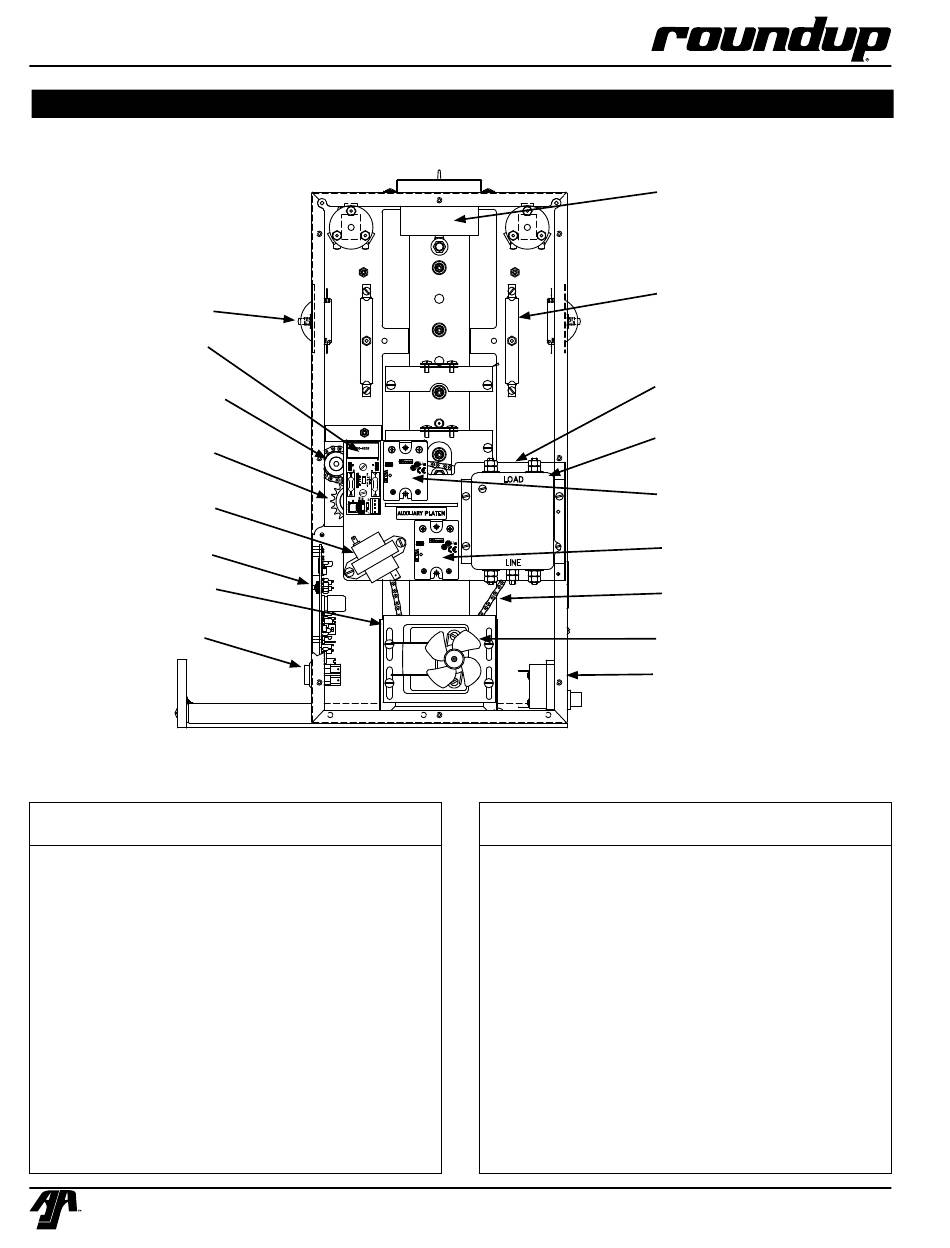

Identificación de piezas
Lista de componentes
Cant.
1
10
4
1
1
3
1
3
3
1
1
1
1
1
1
1
1
1
Artículo Pieza
Núm.
U 308P120 Tornillo, #8-32 x 15.9 mm (5/8 de pulgada)
v 308P104 Tornillo, #8-32 x 10 mm (3/8 de pulgada)
W 308P105 Tornillo, #8-32 x 12.7 mm (1/2 de pulgada)
X 331P103 Perno de reborde, 5/16-18 x 25 mm
(1 pulgada)
Y 040P111 Buje, Shorty, 12.7 mm (1/2 pulgada)
(no se muestra)
Z 306P105 Tornillo, #6-32 x 12.7 mm (1/2 de pulgada)
BB 331P106 Arandela de seguridad, 8 mm
(5/16 de pulgada)
CC 212P118 Arandela plana, 8 mm (5/16 de pulgada)
DD 331P101 Tuerca, hexagonal, 5/16 x 3 mm
(1/8 de pulgada)
EE 300P102 Tuerca, Tinnerman
FF 306P104 Tornillo, #6-32 x 6.4 mm (1/4 de pulgada)
GG 325P163 Tornillo prisionero, 1/4-28 x 8 mm
(5/16 de pulgada)
hh 308P183 Tornillo, cabeza hexagonal #8-32 x 10 mm
(3/8 de pulgada)
22
Transcribed from 1010837 Rev. G 06/05
Ventilador axial
Calentador auxiliar
Rueda dentada de transmisión
(perforación de 12.7 mm [1/2
pulgada]) (Detrás del filtro de línea)
filtro de línea
Relé de platina
Relé auxiliar
Cadena de transmisión
Aspa del ventilador
Control de límite alto
Descripción
P/N 1010837SPA Rev. C 03/12
McDonald's
Cant.
1
1
1
1
1
1
1
1
1
2
8
8
1
