¡PRECAUCIÓN!
¡Peligro por vertido de líquidos!
¡No accione la palanca de conmutación durante las
actividades de conservación!
Póngase un equipo de protección adecuado al potencial
de riesgo del fluido (p. ej. protección ocular, protección
respiratoria, ropa de protección, etc.).
2
Coloque una bandeja o un colector de gotas debajo.
Abra el tornillo de purga de aire (2) como mínimo 1
vuelta.
3
Abra el tornillo de purga de aire del lado sin filtrar (7) (si
lo hay).
Filtro vaciado.
2
1
5
12
6
7

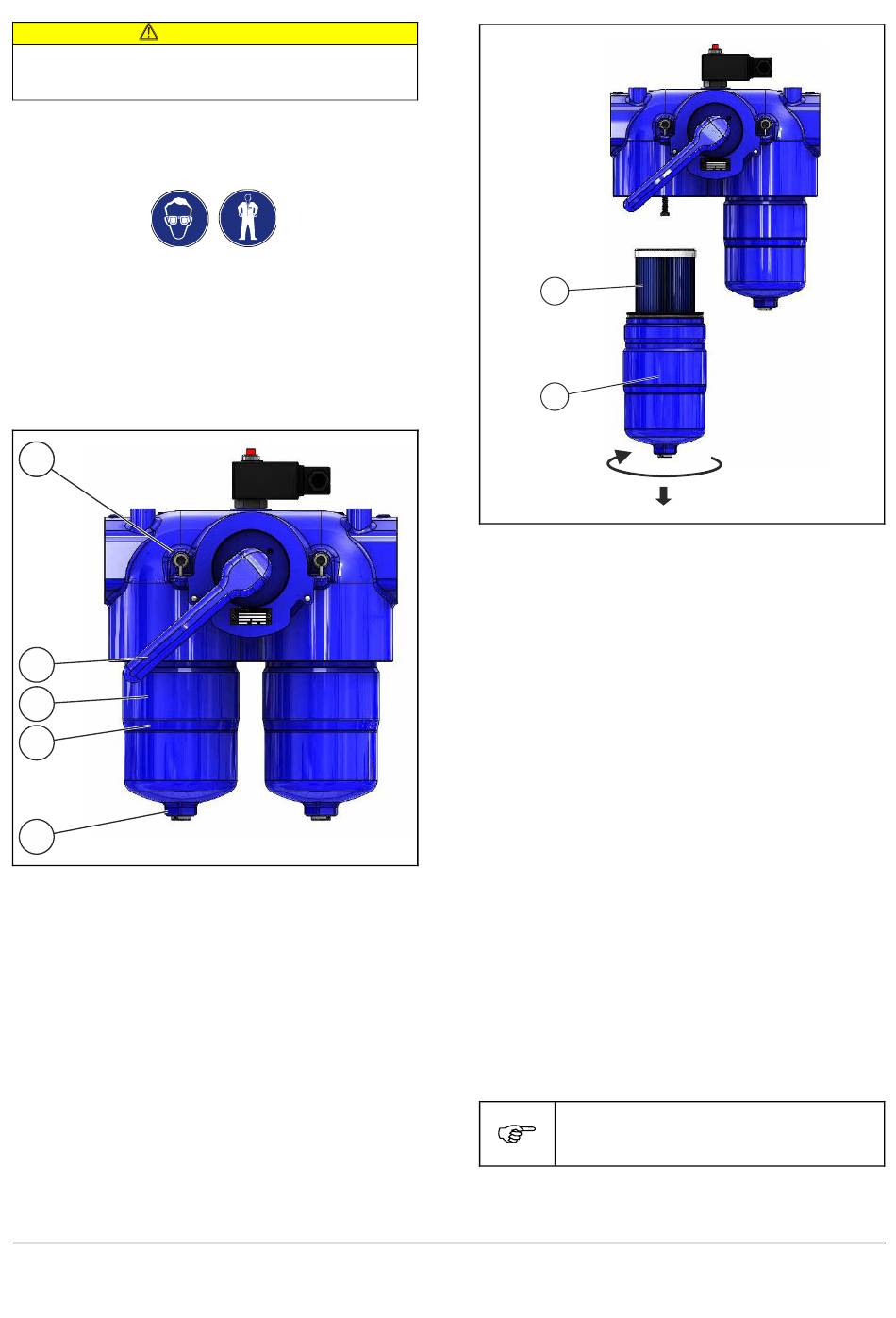

Fig. 9:
Vaciar el filtro
4
Desenrosque la carcasa del filtro (6) en el sentido del
reloj.
Mueva la carcasa del filtro un palmo hacia abajo.
Suelte el cartucho filtrante (12) del alojamiento.
Retire el cartucho filtrante junto con la carcasa del filtro.
Página 10
Traducción del manual de instrucciones original con instrucciones de montaje Pi 370/Pi 3700, Filtration Group GmbH, 28.06.20, n.º de art. 72468956,
12
6
Fig. 10:
Retirar el cartucho filtrante
Compruebe los puntos estancos y las juntas.
Sustituya las juntas en caso necesario.
Sustituya el cartucho filtrante desechable por uno nuevo
de FG (el número de pedido de la placa de
características debe coincidir con el número de pedido
del cartucho filtrante).
Limpie el cartucho filtrante DRG sucio
(véase el capítulo 13.6)*.
6
Coloque el cartucho filtrante con el lado abierto con
cuidado en el alojamiento.
Coloque la carcasa del filtro en el sentido contrario al
reloj hasta el tope (NG 40-110: par de apriete 60 Nm,
NG 150-450: par de apriete 100 Nm).
7
Enrosque el tornillo de descarga
(par de apriete 30 Nm) (si lo hay).
8
Presione la palanca de conmutación y colóquela en la
posición central.
Cuando salga fluido por el orificio de purga de aire,
apriete el tornillo de purga
(par de apriete 25 Nm).
Compruebe la estanqueidad del filtro.
9
Mueva la palanca de conmutación hasta el tope y deje
que encastre, de modo que el filtro sometido a
mantenimiento no esté activo (observe el pictograma de
la palanca de conmutación).
Una vez puesta en marcha la mitad del
filtro, compruebe la estanqueidad de todos
los puntos estancos.
Observe el filtro doble conmutable.
¿Se alcanza el funcionamiento normal?
versión 06
