7
Datos técnicos
7.1
Datos referidos al pedido
Los datos están referidos al pedido y se pueden tomar de
la placa de características.
7.2
Datos técnicos del filtro doble conmutable
Presión nominal
Pi 3705-3711 / 37004-37010:
10
Cambio de carga: ........................................... 250 bar
7
10
Cambio de carga: ........................................... 315 bar
6
Pi 3715-3745 / 37016-37040:
2x10
6
Cambio de carga: ....................................... 210 bar
Pi 3705-3745 / 37004-37040:
Al usarse en barcos: ............................................. 200 bar
Presión de ensayo
Pi 3705-3711 / 37004-37010: ............................... 450 bar
Pi 3715-3745 / 37016-37040: ............................... 300 bar
Pi 3705-3745 / 37004-37040
Al usarse en barcos: ............................................. 260 bar
Intervalo de temperaturas: ............ Entre -10 °C y +120 °C
Presión de abertura de bypass
Presión de conmutación indicador de mantenimiento
bar ± 10 %
Material del cuerpo del filtro: .......................................... St
Material del cabezal del filtro: ................................... GGG
Material de las juntas: ............................ NBR / PTFE / Cu
7.3
Datos técnicos indicador de mantenimiento
estándar (PiS 3092)
Conmutador: .. Contacto normalmente cerrado/abierto con
contacto de lengüeta
Grado de protección: ................................................ IP 65
Carga de contacto normalmente abierto/cerrado: ..............
máx. 70 W ................................. Máx. 250 V AC/200 V DC
............................................................................. Máx.1 A
Estado de suministro: ...... Contacto normalmente cerrado

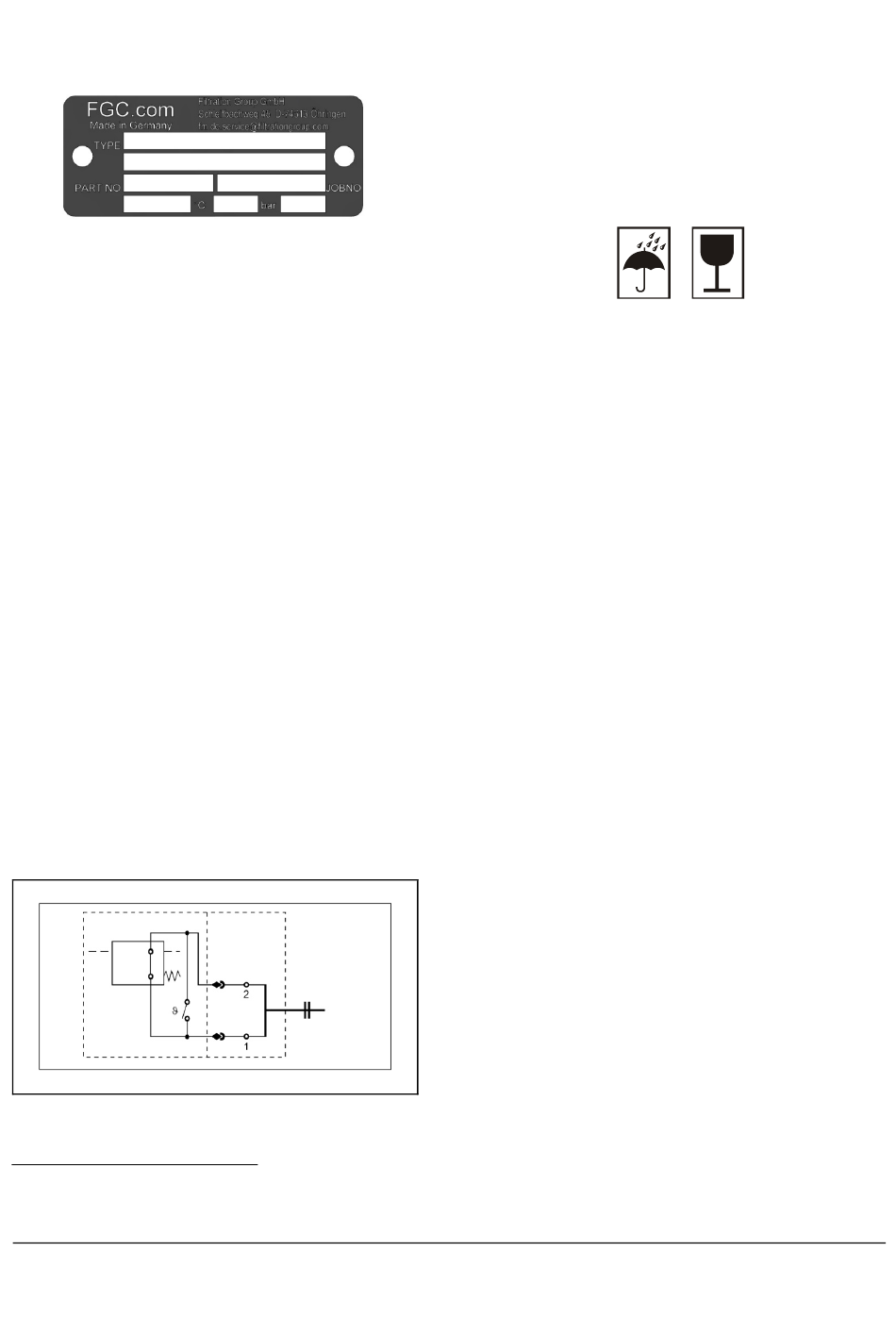

Fig. 4:
Diagrama de circuitoPiS 3092
*
Para las variaciones de la versión estándar son posibles otras
presiones.
** En la filtración de combustible no se emplea ningún bypass.
Página 6
Traducción del manual de instrucciones original con instrucciones de montaje Pi 370/Pi 3700, Filtration Group GmbH, 28.06.20, n.º de art. 72468956,
*/ ** :
.......... Δp 7 bar ± 10 %
*
:Δp 5
8
Transporte y almacenamiento
Transporte
•
únicamente en su embalaje original
•
Evitar las sacudidas
Almacenamiento
únicamente en su embalaje original
•
•
Solamente en recintos secos y libres de heladas
versión 06
