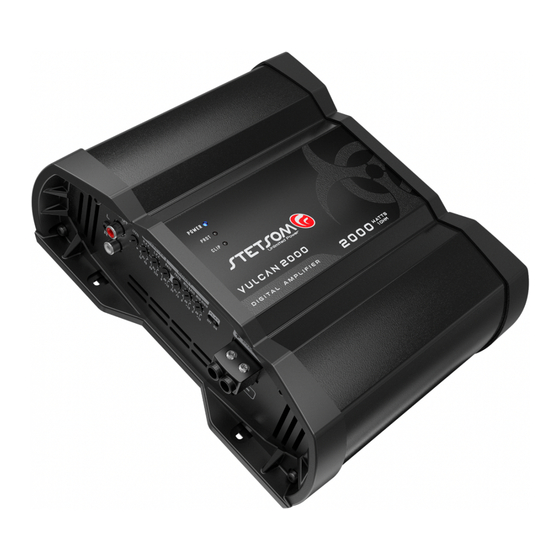

- Página 1 2000 DIGITAL AMPLIFIER MANUAL DO USUÁRIO USER MANUAL • MANUAL DE USUARIO • MANUALE UTENTE...
-
Página 2: Antes De Instalar
Português Introdução Muito obrigado por escolher um produto Stetsom! O amplificador escolhido foi desenvolvido com a mais avançada tecnologia para quem busca alto desempenho em sistemas de áudio com um ou mais alto-falantes e “paredões” em geral. Antes de instalar Leia atentamente este manual antes de usar o produto. -
Página 3: Entrada, Saída E Controles De Áudio
Entrada, saída e controles de áudio saída de ar saída de ar 4.1 4.2 1. INPUT: Entrada do sinal que será amplificado. Conecte ao rádio/player através de cabos RCA blindados e de qualidade para evitar ruídos indesejados. 2. LEVEL: Controle do nível de sinal na entrada do amplificador. 3. -
Página 4: Entrada De Alimentação
Entrada de alimentação saída de ar entrada de ar 9 10 7. COOLER: Ele proporciona o resfriamento do amplificador. Faça a instalação em local arejado, sem obstrução das entradas e saídas de ar. 8. CONECTOR DE ALIMENTAÇÃO POSITIVO: Conecte ao terminal positivo da bateria através de um cabo de no mínimo 21mm²... -
Página 5: Leds Indicadores
LEDs indicadores POWER (LED azul): Indica o funcionamento do amplificador quando aceso. PROT (LED vermelho superior): Indica que o amplificador encontrou falhas em seu funcionamento e entrou no modo de proteção, forçando seu desligamento. Verifique na tabela de proteções abaixo a possível falha e religue o amplificador. CLIP (LED vermelho inferior): Indica distorção do sinal na saída do amplificador. - Página 6 A instalação deve ser feita somente por profissionais qualificados e com o produto DESLIGADO. POSITIVO: Cabo de 21mm2 Fusível 120A Acionamento NEGATIVO: (Máx. 30cm Remoto: 0.75mm2 Cabo de 21mm2 da bateria) STETSOM Bateria Terra Rádio / Player RECOMENDADO USO DE BATERIA AUXILIAR.
-
Página 7: Solução De Problemas
Cabos de 6mm2 Cabos RCA Verifique a impedância mínima Alto - suportada pelo STETSOM Falantes amplificador. Rádio / Player Solução de problemas NÃO LIGA: ▪ Verifique se os cabos estão conectados corretamente. Assegure-se que todas as conexões têm contato elétrico e mecânico. - Página 8 ▪ Alto-falantes ou cabos em curto, cheque os alto-falantes, cabos e conexões. DISTORÇÕES NO SOM: ▪ Os alto-falantes podem estar sobrecarregados ou com defeito, diminua o nível e refaça o ajuste de nível. Esse ajuste pode ser regulado da seguinte forma: a) No rádio/player, coloque um sinal musical qualquer e posicione o volume em 80% do máximo (se o máximo do volume do rádio/player é...
-
Página 9: Especificações Técnicas
2,15 Kg Peso: Os dados aferidos são baseados em equipamentos do laboratório da STETSOM. Referência de teste em frequência de 60hz a 1Khz com THD+N à ≤1% em impedâncias referentes a indicada em cada aferição. Os componentes eletrônicos e o processo fabril podem apresentar variações de fabricação, levando assim uma variação nas medidas realizadas. -
Página 10: Termo De Garantia
Termo de garantia A STETSOM, através da sua rede de Assistência Técnica Autorizada, garante ao comprador dos produtos serviço de Assistência Técnica sem custo de substituição dos componentes ou partes, bem como mão de obra necessária para reparos de eventuais defeitos devidamente constatados como sendo de fabricação. -
Página 11: Before Installing
English Introduction Thank you so much for choosing a Stetsom product! The chosen amplifier has been developed with the most advanced technology for those who are looking for high-performance audio systems with one or more speakers and a “pro-car audio” system. - Página 12 Input, output and audio controls ventilation ventilation 4.1 4.2 1. INPUT: Input of the signal to be amplified. Connect to the radio/player through high quality shielded RCA cables to prevent unwanted noise. 2. LEVEL: Signal level control in the amplifier input. 3.
-
Página 13: Power Input
Power input ventilation cooler 9 10 7. COOLER: It provides cooling of the amplifier. Install in a cool place without obstruction of air inlets and outlets. 8. POSITIVE POWER SUPLY CONNECTOR: Connect to the positive battery terminal through a minimum 4 AWG cable with a fuse/circuit breaker (120A) as close to the battery as possible. - Página 14 Indicators LED POWER (blue LED): Indicates amplifier operation when it’s on. PROT (top red LED): Indicates that the amplifier encountered malfunctions and entered protection mode, forcing it to shut down. Verify in the protection table below the possible problem and turn on the amplifier again.
- Página 15 Installation should only be done by qualified professionals with the product turned OFF. POSITIVE: 4 AWG cable Fuse 120A NEGATIVE: (maximum 12” 4 AWG cable Remote: 18 AWG of battery) STETSOM Ground Battery Radio / Player RECOMMENDED USE OF AUXILIARY BATTERY.
- Página 16 9 AWG cables RCA cables Check the minimum impedance Speakers supported by the STETSOM amplifier. Radio / Player Troubleshooting AMPLIFIER DOES NOT TURN ON: ▪ Verify that the cables are connected correctly. Make sure all connections have electrical and mechanical contact.
- Página 17 SOUND DISTORTIONS: ▪ The speakers may be overloaded or defective, lower the level and remake the level adjustment. This setting can be adjusted as follows: a) On the radio/player, place any musical signal and set the volume to 80% of the maximum (if the maximum volume of the radio /player is 45 (100%), set to 36 (80%).
-
Página 18: Technical Specifications
4.73 lb Weight: The data measured are based on STETSOM laboratory equipment. Test reference in frequency from 60hz to 1Khz with THD + N at ≤1% in impedances as indicated in each measurement. The electronic components and the manufacturing process may present manufacturing variations,... -
Página 19: Warranty Term
5. If you use installation techniques contrary to those given in the manual. QUESTIONS AND ADVICE: STETSOM offers Customer Services to answer questions and give advice about their products and services. Please contact us through the channels: Phone: BR +55 18 2104-9412 / E-mail: suporte@stetsom.com.br... -
Página 20: Introduccion
Spanish Introduccion ¡Muchas gracias por elegir un producto Stetsom! El amplificador elegido fue desarrollado con la tecnología más avanzada para aquellos que buscan un alto rendimiento en sistemas de audio con uno o más altavoces y sistemas de sonido en general. -
Página 21: Entrada De Audio, Salida Y Controles
Entrada de audio, salida y controles salida de aire salida de aire 4.1 4.2 1. INPUT: Entrada de la señal que se amplificará. Conéctese a la radio/reproductor utilizando cables RCA blindados de calidad para evitar ruidos no deseados. 2. LEVEL: Control del nivel de la señal a la entrada del amplificador. -
Página 22: Fuente De Alimentación De Entrada
Fuente de alimentación de entrada salida de aire cooler 9 10 7. COOLER: Proporciona enfriamiento para el amplificador. Realice la instalación en un lugar ventilado, sin obstruir las entradas y salidas de aire. 8. CONECTOR DE ENERGÍA POSITIVA: Conéctelo al terminal positivo de la batería con un cable de al menos 21mm²... -
Página 23: Indicadores Led
Indicadores LED POWER (LED azul): Indica el funcionamiento del amplificador cuando está encendido. PROT (LED rojo superior): Indica que el amplificador encontró fallas y entró en modo de protección, lo que lo obligó a apagarse. Consulte la tabla de protección a continuación para ver el posible problema y vuelva a encender el amplificador. -
Página 24: Instalación
La instalación solo debe ser realizada por profesionales calificados con el producto APAGADO. POSITIVO: Cable de 21mm2 Fusible 120A NEGATIVO: Activación (máx. 30cm Cable de 21mm2 Remota: 0.75mm2 da bateria) STETSOM Tierra Bateria Radio / Reproductor USO RECOMENDADO BATERÍA AUXILIAR... -
Página 25: Solucion De Problemas
Cables de 6mm2 Cables RCA Verifique la impedancia mínima Altavoces admitida por el STETSOM amplificador. Radio / Reproductor Solucion de problemas EL PRODUCTO NO SE ENCIENDE: ▪ Compruebe que los cables estén conectados correctamente. Asegúrese de que todas las conexiones tengan contacto eléctrico y mecánico. -
Página 26: Distorciones De Sonido
▪ Altavoces o cables en corto, verifique los altavoces, cables y conexiones. DISTORCIONES DE SONIDO: ▪ Los altavoces pueden estar sobrecargados o defectuosos, bajar el nivel y rehacer el ajuste de nivel. Este ajuste se puede ajustar de la siguiente manera: a) En la radio/reproductor, coloque cualquier señal musical y ajuste el volumen al 80% del máximo (si el volumen máximo de la radio/reproductor es 45 (100%), ajuste a 36 (80%). -
Página 27: Especificaciones Tecnicas
Peso: 2,15 Kg Los datos obtenidos se basan en equipos de laboratorio de STETSOM. Referencia de prueba en frecuencia de 1Khz con THD+N al ≤1% en impedancias referentes a la indicada en cada medición. Los componentes electrónicos y el proceso fabril pueden presentar variaciones de fabricación,... -
Página 28: Información De Garantía
Información de garantía STETSOM, a través de su red de Asistencia Técnica Autorizada, garantiza al comprador de los productos, el servicio de Asistencia Técnica sin costos de sustitución de los componentes o piezas, así como mano obrera necesaria para arreglos de eventuales defectos debidamente constatados como siendo desde su fabricación. -
Página 29: Prima Dell'installazione
Italian Introduzione Grazie mille per aver scelto un prodotto Stetsom! L’amplificatore scelto è stato sviluppato con la tecnologia più avanzata per coloro che cercano alte prestazioni in sistemi audio con uno o più altoparlanti e sistemi audio in generale. Prima dell’installazione Leggere attentamente questo manuale prima di utilizzare il prodotto. -
Página 30: Uscita Mono Del Segnale
Ingresso, uscita e controlli audio uscita dell’aria uscita dell’aria 4.1 4.2 1. INPUT: Ingresso del segnale che verrà amplificato. Collegare alla radio/ lettore utilizzando cavi RCA schermati di qualità per evitare rumori indesiderati. 2. LEVEL: Controllo del livello del segnale all’ingresso dell’amplificatore. 3. - Página 31 Potenza assorbita ventilation cooler 9 10 7. CONNETTORE DI ALIMENTAZIONE POSITIVO: Collegare al terminale positivo della batteria usando un cavo di almeno 4 AWG con un fusibile/ interruttore (120A) il più vicino possibile alla batteria. 8. CONNETTORE REMOTE (REM): Consente l’attivazione automatica dell’amplificatore all’accensione della radio/lettore.
-
Página 32: Led Di Segnalazione
LED di segnalazione POWER (LED blu): Indica funzionamento dell’amplificatore quando è acceso. PROT (LED rosso superiore): Indica che l’amplificatore ha riscontrato malfunzionamenti ed è entrato in modalità di protezione, costringendolo a spegnersi. Controllare la tabella di protezione sotto per il possibile problema e riaccendere l’amplificatore. - Página 33 L’installazione deve essere eseguita da professionisti qualificati con il prodotto spento. POSITIVE: Cavo di 4 AWG Fusibile 120A Attivazione NEGATIVE: (Massimo 30 remota: 18 AWG Cavo di 4 AWG cm di batteria) STETSOM Radio / Lettore Batteria Terra UTILIZZO CONSIGLIATO BATTERIA AUSILIARIA.
-
Página 34: Risoluzione Dei Problemi
Cavo di 9 AWG Cavi RCA Controllare l’impedenza minima supportata STETSOM dall’amplificatore. Radio / Lettore Risoluzione dei problemi IL PRODOTTO NON SI ACCENDE: • Verificare che i cavi siano collegati correttamente. Assicurarsi che tutti i collegamenti abbiano contatti elettrici e meccanici. -
Página 35: Disturbi Del Rumore E Del Suono
DISTORSIONI SONORA: • Gli altoparlanti potrebbero essere sovraccarichi o difettosi, abbassare il livello e ripetere la regolazione del livello. Questa regolazione può essere regolata come segue: a) Sulla radio / lettore, posizionare qualsiasi segnale musicale e impostare il volume sull’80% del massimo (se il volume massimo della radio / lettore è 45 (100%), impostare su 36 (80%). -
Página 36: Specifiche Tecniche
Peso: 4.73 lb I dati misurati si basano su apparecchiature del laboratorio STETSOM. Riferimento di prova a frequenza da 60Hz a 1KHz con THD + N a ≤1% in impedenze riferite a quella indicata in ciascuna misurazione. I componenti elettronici e il processo di fabbricazione possono variare nella... - Página 37 5. Installazione al di fuori delle specifiche fornite nel manuale tecnico.. DOMANDE E LINEE GUIDA: STETSOM offre un servizio clienti per rispondere a qualsiasi domanda e fornire suggerimenti e delucidazioni su servizi e prodotti. Vi preghiamo di contattarci tramite i nostri canali: Phone: BR +55 18 2104-9412 E-mail: suporte@stetsom.com.br - Site: www.stetsom.com...
- Página 38 EU Declaration of conformity (DoC) MODEL: VULCAN 2000 (1Ω) Voltage Supply: 9V - 16V DC www.stetsom.com.br/certifications/ Current Range: 1.5A - 217A DC vulcan2000_1ohm_eu-doc.pdf MADE IN BRAZIL MODEL: VULCAN 2000 (2Ω) Voltage Supply: 9V - 16V DC www.stetsom.com.br/certifications/ Current Range: 1.4A - 217A DC vulcan2000_2ohms_eu-doc.pdf...
-
Página 39: Certificado De Garantia
Data da compra / Date of purchase: Mês / Ano de fabricação: Month / Year of manufacture: Revendedor / Carimbo: Reseller / Stamp: STETSOM INDUSTRIA ELETRÔNICA LTDA. - CNPJ: 61.974.911/0001-04 RUA MARIANO ARENALES BENITO, 645 - DISTRITO INDUSTRIAL - CEP 19043-130 PRESIDENTE PRUDENTE - SP... - Página 40 STETSOMBRASIL GRUPOSTETSOM STETSOMBRASIL www.STETSOM.com.br...
