Instrucciones de instalación:
Tiger Explorer
A9838000, A9838018 y A9638086
Gracias por elegir este juego de accesorios original de Triumph. Este juego de accesorios es el resultado de la
combinación de la acreditada ingeniería de Triumph, un exhaustivo proceso de pruebas y el esfuerzo de mejora continua
de la fiabilidad, la seguridad y el rendimiento.
Lea completamente todas estas instrucciones antes de comenzar la instalación del juego de accesorios para familiarizarse
detalladamente con las características del juego y el proceso de instalación.
Estas instrucciones deben considerarse una parte permanente de su juego de accesorios, y deben mantenerse con el
mismo incluso si su motocicleta equipada con accesorios se vende posteriormente.
1
2
Piezas proporcionadas A9638086:
1.

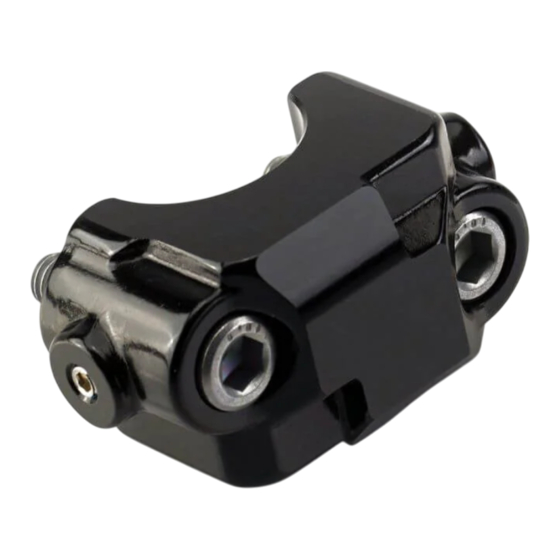

Abrazadera, cilindro maestro del embrague
Pedir 1
2.
Tornillo M6 x 25 mm
Pedir 2
Código de publicación A9900625 edición 2, ADC 12116
1 de 11
© Triumph Designs Ltd. 2012
Publicidad
Manuales relacionados para Triumph A9838000
Resumen de contenidos para Triumph A9838000
- Página 1 A9838000, A9838018 y A9638086 Gracias por elegir este juego de accesorios original de Triumph. Este juego de accesorios es el resultado de la combinación de la acreditada ingeniería de Triumph, un exhaustivo proceso de pruebas y el esfuerzo de mejora continua de la fiabilidad, la seguridad y el rendimiento.
- Página 2 Piezas proporcionadas A9838000 y A9838018: Soporte de apoyo, lado derecho Pedir 1 Arandela, M5 Pedir 4 Soporte de apoyo, lado izquierdo Pedir 1 12. Banda de goma Pedir 4 Arandela de asiento Pedir 1 13. Tornillo M6 x 12 mm...
-
Página 3: Instalación Del Interruptor
únicamente en motocicletas Triumph Tiger Explorer y propietario. no debe instalarse en ningún otro modelo de Triumph o Retire el parabrisas siguiendo las instrucciones del en motocicletas de cualquier otro fabricante. La manual de mantenimiento a tal efecto. - Página 4 Coloque la abrazadera de la palanca del embrague Coloque el soporte del conmutador en la abrazadera del juego de montaje del conmutador con el saliente y fíjelo con el tornillo M4 x 8 mm del juego. Apriete en el lado de la abrazadera orientado hacia el grupo el tornillo a 3 Nm.
- Página 5 13. Siguiendo el latiguillo del embrague, enrute el mazo Instalación del mazo de cables secundario de cables del conmutador a través de la guía de cable. Fije el mazo de cables al latiguillo del Localice el conector en el mazo de cables principal y embrague utilizando la correa de goma, como se retire el tapón de aislamiento.
- Página 6 Conecte el mazo de cables del conmutador al Tome el relé del juego y colóquelo en el conector conector correspondiente del mazo de cables posterior en la caja de la batería. secundario. 1. Relé de la luz de niebla 1. Conector del mazo de cables secundario 2.
- Página 7 • Utilice siempre la contratuerca de recambio adecuada, siguiendo las recomendaciones del catálogo de Triumph. Coloque el soporte de la luz de niebla izquierda y los casquillos bridados del juego en el carenado. Fije utilizando dos tornillos M5 x 20 mm del juego y las contratuercas retiradas anteriormente.
- Página 8 Coloque la arandela de asiento y el tornillo Ajuste la cubierta de tal manera que su borde M6 x 12 mm del juego. Apriete el tornillo a 8 Nm. inferior esté colocado al igual que el borde inferior del soporte. Apriete los tornillos a 6 Nm. 1.
- Página 9 Disponga el mazo de cables de la luz de niebla 15. Fije el mazo de cables secundario al mazo de cables siguiendo el soporte de apoyo y fíjelo utilizando las principal utilizando la brida del juego, tal como se correas de goma del juego. muestra a continuación.
-
Página 10: Funcionamiento
Prueba del sistema de las luces de niebla Sustitución de las bombillas (sólo A9838000) Nota: Advertencia • El fusible número 6 de la caja de fusibles derecha protege el circuito de las luces de Las bombillas se calientan con el uso. Antes de niebla. - Página 11 Precaución Utilice una lámpara original Triumph tal como se Advertencia especifica en el catálogo de recambios de Triumph. Esta motocicleta Triumph sólo debe circular a alta Deje siempre la instalación de las lámparas de recambio velocidad en competiciones en circuito cerrado sobre en manos de un concesionario autorizado Triumph.
