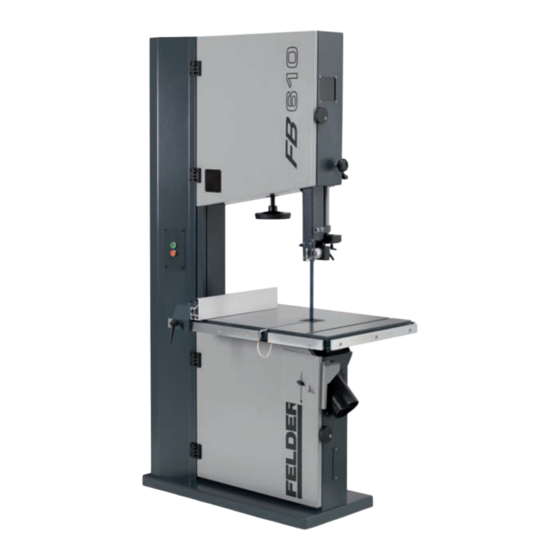

- Página 1 Manual de instrucción (Traducción) Sierra de cinta FB 510/610/710 FB 710 c-tech Conserve bien el manual de instrucción para futuras manipulaciones! Dok.ID: 424033-901_12 • Spanisch • 2021-03-05...
-
Página 2: Un Producto Del Grupo Felder
Sierra de cinta FB 510/610/710 & FB 710 c-tech Aviso: Año de fabricación de la máquina En la portada del manual de instrucciones se encuentra el número de serie de la máquina. Las dos últimas cifras de este número indica el año de fabricación de la máquina. -
Página 3: Tabla De Contenido
Sierra de cinta FB 510/610/710 & FB 710 c-tech Tabla de contenido Tabla de contenido 1 Generalidades ....................5 1.1 Explicación de los símbolos .....................5 1.2 Informaciones sobre el manual de instrucción ..............5 1.3 Responsabilidad y garantía .....................6 1.4 Protección de la propiedad intelectual ................6 1.5 Explicación de la garantía ....................6... - Página 4 Sierra de cinta FB 510/610/710 & FB 710 c-tech Tabla de contenido 7 Manejo ......................21 7.1 Indicaciones de seguridad ....................21 7.2 Selección y mantenimiento de las hojas de sierra .............22 7.3 Cambiar/tender la hoja de sierra ..................23 7.4 Tapa de mesa y de madera para la aspiración ..............23 7.5 Ajuste del guiado de la hoja de sierra ................24...
-
Página 5: Generalidades
Sierra de cinta FB 510/610/710 & FB 710 c-tech Generalidades 1 Generalidades 1.1 Explicación de los símbolos Las indicaciones técnicas importantes de seguridad de trabajo deben ser absolutamente respetadas y este manual de instrucción están marcadas por símbolos. ejecutadas. Estas advertencias implican una prudencia Estas instrucciones prescritas por la seguridad del particular del usuario para evitar accidentes, daños... -
Página 6: Responsabilidad Y Garantía
Sierra de cinta FB 510/610/710 & FB 710 c-tech Generalidades 1.3 Responsabilidad y garantía Todas las indicaciones y las instrucciones en este manual corresponden necesariamente al contenido de la entre- de instrucción han sido establecidas teniendo en cuen- ga. Las ilustraciones y los artes gráficos no corresponden ta las prescripciones vigentes, el estado actual de la a la escala 1:1. -
Página 7: Piezas De Recambio
Sierra de cinta FB 510/610/710 & FB 710 c-tech Generalidades 1.6 Piezas de recambio ¡Atención! Daños, malfuncionamientos o una avería completa de la máquina pueden ser debidos a piezas de recambio falsas o defectuosas. Con la aplicación de piezas de recambio no autoriza- datarios, de los revendedores y de los representantes. -
Página 8: Seguridad
Sierra de cinta FB 510/610/710 & FB 710 c-tech Seguridad 2 Seguridad La máquina está construida según las prescripciones de las personas así como para un funcionamiento seguro reconocidas vigentes, en el momento de su desarrollo y y duradero de la máquina. -
Página 9: Cambios Y Transformaciones Sobre La Máquina
Sierra de cinta FB 510/610/710 & FB 710 c-tech Seguridad 2.3 Cambios y transformaciones sobre la máquina En fin de evitar riesgos y para asegurar una producti- inscritos sobre la máquina, tienen que ser mantenidos en vidad óptima, son permitidos solamente las modifica- un estado bien legible y no deben ser quitado. -
Página 10: Equipamiento Personal De Protección
Sierra de cinta FB 510/610/710 & FB 710 c-tech Seguridad 2.7 Equipamiento personal de protección Durante el trabajo sobre la máquina, deben ser tomadas en cuenta las siguientes prohibiciones: ¡Trabajo con cabellos largos sin redecilla es prohibido! Durante el trabajo sobre la máquina es importante llevar: Ropa de protección de trabajo... -
Página 11: Declaración De Conformidad
Las normas armonizadas siguientes han sido aplicadas: Esta declaración de conformidad CE es únicamente válida si su máquina lleva el signo CE. Un montaje o una modificación de la máquina, no autorizado por Felder, llevaría a la pérdida inmediata de la validez de esta declaración. -
Página 12: Características Técnicas
Sierra de cinta FB 510/610/710 & FB 710 c-tech Características técnicas 4 Características técnicas 4.1 Dimensiones y peso Máquina (L x A x a) FB 510 FB 610 FB 710 Dimensión total (mm) 454 x 460 x 490 x 829 x... -
Página 13: Emisión De Ruido
Sierra de cinta FB 510/610/710 & FB 710 c-tech Características técnicas 4.3 Emisión de ruido Los valores indicados son sólo unos valores de emisión y trabajo y otras influencias exteriores. Los valores admi- no valores reales en situación de trabajo. Aunque haya sibles al puesto de trabajo pueden igualmente variar una relación entre el nivel de emisión y el nivel de inmi-... -
Página 14: Aspiración
" Toma de conexión 120 mm ¡Advertencia! Riesgo de accidente! ¡Los flexibles de aspiración deben ser difícilmente inflamables y conduc- tores eléctricos! ¡Utilizar solamente flexibles de aspiración de origen FELDER! • Además, hace falta que la potencia de aspiración sea •... -
Página 15: Montaje
Sierra de cinta FB 510/610/710 & FB 710 c-tech Montaje 5. Montaje 5.1 Vista general " & Ilustración 5-1: Vista general Bastidor de la máquina Regla de corte " Volante superior Recorrido de la hoja - Volante de ajuste y manija de sujeción... -
Página 16: Placa De Características
Sierra de cinta FB 510/610/710 & FB 710 c-tech Montaje 5.2 Placa de características Los datos siguientes se encuentran sobre la placa de KR-Felder-Straße 1, 6060 HALL in Tirol características: AUSTRIA, Tel. +43 (0) 5223 58500 • Datos del fabricante www.felder-group.com... -
Página 17: Emplazamiento E Instalación
Sierra de cinta FB 510/610/710 & FB 710 c-tech Emplazamiento e instalación 6 Emplazamiento e instalación 6.1 Indicaciones de seguridad ¡Advertencia! Riesgo de accidente! Una instalación y un montaje incorrectos pueden conducir a daños corpo- rales y materiales. Por esta razón, estos trabajos deben ser efectuados exclusivamente por un personal auto- rizado, formado y familiarizado con los métodos de trabajo de la máquina teniendo en cuenta las normas de... -
Página 18: Transportar
Sierra de cinta FB 510/610/710 & FB 710 c-tech Emplazamiento e instalación 6.3 Transportar ¡Atención! ¡Daños materiales! La máquina no debe ser levantada por la mesa de trabajo, ni por el cuadro de la prolongación o ni por los volantes. -
Página 19: Instalación Y Nivelación De La Máquina
Sierra de cinta FB 510/610/710 & FB 710 c-tech Emplazamiento e instalación 6.5 Instalación y nivelación de la máquina Aviso: En la placa del suelo de la máquina se encuentran 4 orificios roscados en los cuales se podrán atornillar los tornillos de nivel entregados con la máquina. -
Página 20: Conexiones Eléctricas
Aviso: Nunca abrir la caja eléctrica de la máquina, sin autorización formal del servicio post-venta de FELDER. Los derechos de garantía se anulan por toda infracción. Atención! Daños materiales! Antes de la conexión eléctrica, comparar los datos de alimentación de la placa de características con los de la red eléctrica. -
Página 21: Manejo
Sierra de cinta FB 510/610/710 & FB 710 c-tech Manejo 7 Manejo 7.1 Indicaciones de seguridad ¡Advertencia! Riesgo de accidente! Una manipulación incorrecta puede llevar a daños pesados corporales y materiales. Por esta razón, estos trabajos deben ser efectuados exclusivamente por un personal autori- zado, formado y familiarizado con los métodos de trabajo de la máquina teniendo en cuenta las normas... -
Página 22: Selección Y Mantenimiento De Las Hojas De Sierra
Ver catálogo FELDER " Las hojas de sierra siguientes pueden ser utilizadas: FB 510 Longitud de la hoja: 4318 mm Anchura de la hoja de sierra: 6 – 25 mm FB 610 Longitud de la hoja: 4546 mm Anchura de la hoja de sierra: 6 – 30 mm FB 710 Longitud de la hoja: 5120 mm Anchura de la hoja de sierra: 6 –... -
Página 23: Cambiar/Tender La Hoja De Sierra
Sierra de cinta FB 510/610/710 & FB 710 c-tech Manejo 7.3 Cambiar/tender la hoja de sierra 1. Desconectar la máquina de la red eléctrica. 2. Retirar la clavija de fijación y la tapa de mesa. Abrir la tapa del volante de arrastre. -
Página 24: Ajuste Del Guiado De La Hoja De Sierra
7.5.2 Guiado de la hoja de sierra superior / inferior Aviso:: Guías de la sierra cinta de cerámica FB 510 / 610 = Opcional / FB 710 = Estándar Accesorios - Nr. Art.: 423-037 / 423-038 " Véase el manual de montaje: 423033-901 Las guías laterales de la cinta deben rozar ligeramente... -
Página 25: Arranque / Parada
Sierra de cinta FB 510/610/710 & FB 710 c-tech Manejo 7.6 Arranque / Parada ¡Advertencia! ¡Riesgo de accidente si preparación insuficiente! La máquina debe ser puesta en marcha solamente si las condiciones previas estén cumplidas en cada etapa de trabajo. Por esa razón hay que haber leído completamente las explicaciones sobre el ajuste, los equipamientos y las manipulaciones (ver el capítulo correspondiente) antes de trabajar. -
Página 26: Corte De Piezas Cilíndricas
Sierra de cinta FB 510/610/710 & FB 710 c-tech Manejo 7.7.2 Corte de piezas cilíndricas Utilizar un dispositivo adecuado para evitar que la pieza gire durante el corte según la ilustración. Fig. 7-9: Corte de piezas cilíndricas 7.7.3 Corte longitudinal de pequeñas y estrechas piezas Utilizar una manija de empuje para evitar acercarse de- masiado de la hoja de sierra. -
Página 27: Cortes Inclinados
Sierra de cinta FB 510/610/710 & FB 710 c-tech Manejo 7.7.5 Cortes inclinados Utilizar un dispositivo de ayuda según la ilustración. Fig. 7-12: Cortes inclinados 7.7.6 Corte circular Utilizar un dispositivo de ayuda según la ilustración. Accesorios Nr. Art.: 01.1.300 Fig. -
Página 28: Inclinación De La Mesa
Sierra de cinta FB 510/610/710 & FB 710 c-tech Manejo 7.7.8 Inclinación de la mesa La mesa de trabajo puede ser inclinada hasta un ángulo de -5° (FB 500: -10°) hasta +45°. Ajuste del ángulo: En posición inclinada, quitar la tapa de mesa para que la hoja de sierra pueda funcionar sin colisiones a través... -
Página 29: Mantenimiento
Sierra de cinta FB 510/610/710 & FB 710 c-tech Averías 8 Mantenimiento 8.1 Indicaciones de seguridad ¡Advertencia! Riesgo de accidente! Las instalaciones y los preparativos no conformes pueden llevar a riesgos graves de daños corporales y materiales. Por esta razón, estos trabajos deben ser efectuados exclusivamente por un personal autorizado, formado y familiarizado con los métodos de trabajo de la... -
Página 30: Cambiar La Goma De La Superficie De Contacto Del Volante De Arrastre Superior
Sierra de cinta FB 510/610/710 & FB 710 c-tech Averías 8.3 Cambiar la goma de la superficie de contacto del volante de arrastre superior Se recomienda que este trabajo sea realizado indefec- tiblemente por un especialista o por el propio fabricante. -
Página 31: Mantenimiento C-Tech
Sierra de cinta FB 510/610/710 & FB 710 c-tech Averías 8.6 Mantenimiento c-tech 8.6.1 Lubricación de la hoja de sierra El flujo de lubricante debe ajustarse según la aplicación con el reductor de clic. Los cubos de fieltro de la hoja de sierra deben imp- regnarse con lubricante pero sin gotear. -
Página 32: Cambio Del Rascador De Rueda
Vuelva a colocar la placa de rascado en la rueda. Aviso: Utilizar sólo piezas de recambio de origen FELDER. La lista de las piezas autorizadas de recambio de origen se encuentra en un catálogo separado de piezas de recambio que va adjunto a la máquina. -
Página 33: Averías
Sierra de cinta FB 510/610/710 & FB 710 c-tech Averías 9 Averías 9.1 Indicaciones de seguridad ¡Advertencia! Riesgo de accidente! Una reparación incorrecta de la avería puede llevar a daños graves corporales y materiales.Por esta razón, estos trabajos deben ser efectuados exclusivamente por un perso- nal autorizado, formado y familiarizado con los métodos de trabajo de la máquina teniendo en cuenta las... -
Página 34: Averías, Causas Y Remedios
Sierra de cinta FB 510/610/710 & FB 710 c-tech Averías 9.4 Averías, causas y remedios Avería Causas y remedios La máquina no arranca Interruptor de fin de carrera activado Verificar el buen cierre de las puertas laterales Parada de emergencia apretada (FB 710 c-tech) Desarmar el interruptor de EMERGENCIA... -
Página 35: Mensajes De Errores Regulación De La Velocidad
Sierra de cinta FB 510/610/710 & FB 710 c-tech Emplazamiento e instalación Averías 9.4.1 Mensajes de errores Regulación de la velocidad Descripción Causas y remedios SEC 1 Velocidad de rotación más grande que 0 sin arranque de Error en el sistema eléctrico 1. - Página 36 FELDER KG KR-Felder-Str. 1 KR-FELDER-STR.1 A-6060 Hall in Tirol A-6060 Hall in Tirol Tel.: +43 (0) 52 23 / 58 50 0 Tlfn: +43 (0) 5223 / 58 50 0 Fax: +43 (0) 52 23 / 56 13 0 Fax: +43 (0) 5223 / 56 13 0 E-mail: info@felder.at...
