6.5
Montaje de la válvula de prueba
6.6
Montaje de la unidad de control
LAG-14 ER
Empalmes moldeados y conexiones de tubo de acero no galvanizados en el
interior, pero con superficie protegida en el exterior.
El kit de montaje del LAG de AFRISO comprende la válvula de prueba con
rosca interior de 1" y racor de conexión de tubo flexible para tubos
flexibles de 12 x 2 mm así como todo el material necesario para el montaje
del detector de fugas.
La válvula de prueba se montará en el punto de conexión opuesto del
punto de conexión del depósito LAG negro.
Monte la válvula de prueba en el tanque a una distancia mínima de
100 mm por debajo del punto inferior del depósito del fluido LAG.
Debajo de la válvula de prueba estará previsto suficiente espacio para un
recipiente colector para el fluido de detección de fugas que sale durante la
prueba de funcionamiento.
Durante la prueba de funcionamiento saldrá el fluido de detección de
fugas de la válvula de prueba con un flujo volumétrico de aprox.
0,5 litros/min.

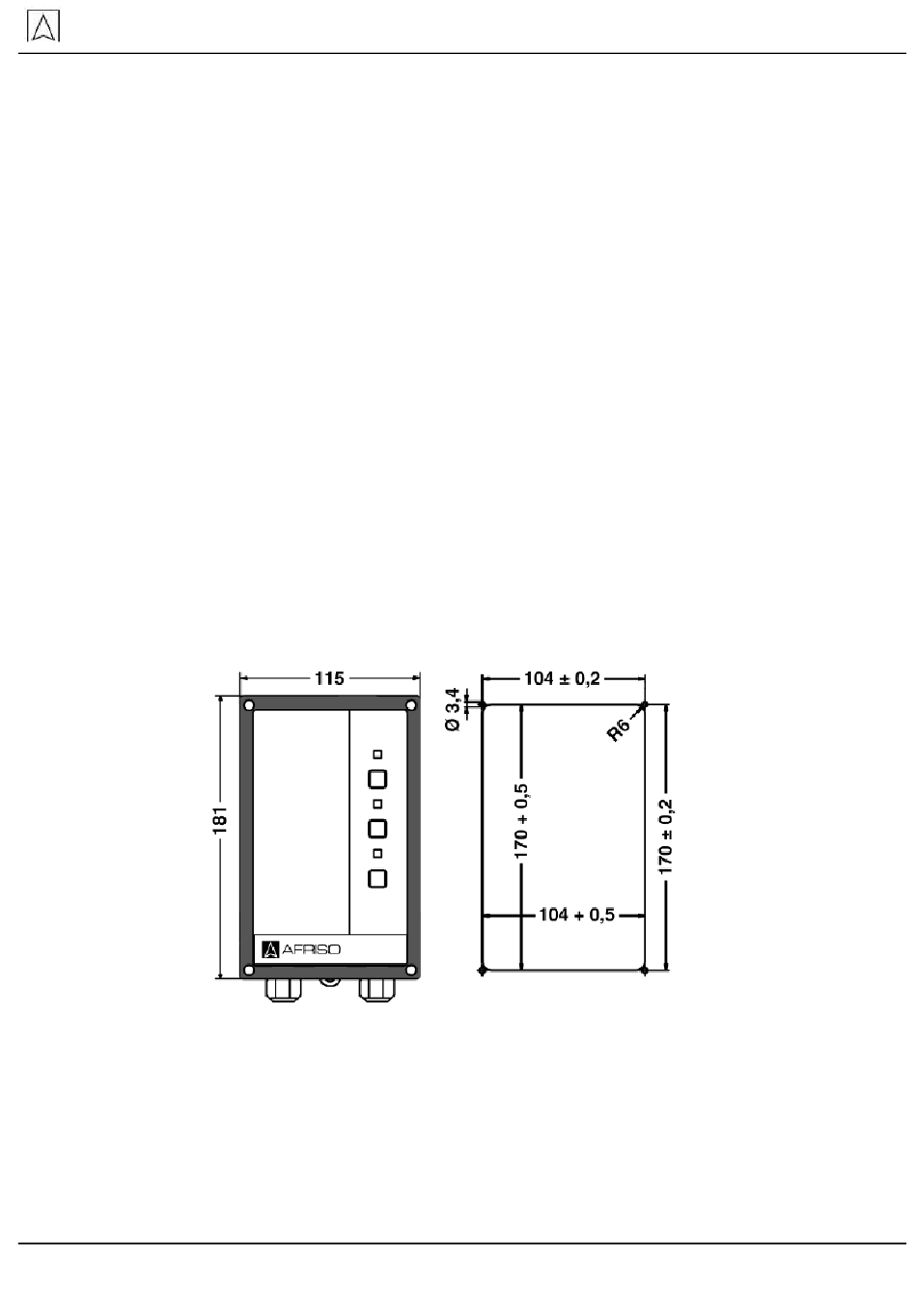

Figura 7: Unidad de control con marco de montaje para la instalación de
cuadros de distribución, a la derecha: Detalle del cuadro de distribución
No monte nunca la unidad de control en atmósferas explosivas (EX).
Monte la unidad de control en una pared plana, fija y seca a la altura
de los ojos.
Montaje y puesta en marcha
27
