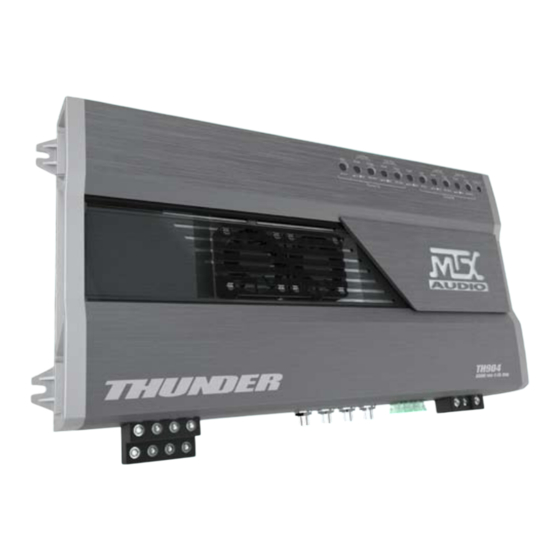

- Página 1 TH904 4 Channel Class-AB Power Amplifier 600W Designed by MTX in Phoenix, USA www.mtx.eu.com www.mtx.com...
- Página 2 www.mtx.com - www.mtx.eu.com Introduction Thank you for purchasing an MTX Audio Hi-Performance amplifier. Proper installation matched with MTX speak- ers and subwoofers provide superior sound and performance for endless hours of waking the neighbors, slam- min' your friends or flat out stomping wanna-be players. Congrats and enjoy the ultimate audio experience with MTX ! Specifications : •...
- Página 3 Control Panel (Top) Connectors Panel (Side) Control Panel : Gain Control - The gain control matches the input sensitivity of the amplifier to the source unit being used. The operating range varies from 100mv to 6V. Adjusting the gain 1. Turn the gain control on the amplifier all the way down (counter clockwise). 2.
- Página 4 www.mtx.com - www.mtx.eu.com High level inputs Connectors panel : through RCA RCA Inputs - These RCA inputs are used with source units that have RCA or Line level outputs. (Source units need a minimum level of 100mV output for proper operation of the amplifier). MTX recommends only high quality twisted pair cables (such as StreetWires) to decrease the possibility of radiated noise entering the system.
-
Página 5: Troubleshooting
1. Disconnect the vehicle’s negative battery cable. 2. Determine the mounting place for your MTX THUNDER amplifier. Keep in mind there should be sufficient air flow for proper cooling. Mark the mounting holes from the amplifier to be drilled. Before drilling make sure all vehicle wires, gas lines, brake lines and gas tank are clear and will not interfere with installation. - Página 6 - www.mtx.eu.com Introduction : Merci d'avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série THUNDER. Une bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous per- mettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à...
- Página 7 Réglages Connecteurs Réglages : Niveau de sensibilité (Gain) – Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,1 à 6V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre à...
- Página 8 www.mtx.com - www.mtx.eu.com Connecteurs : High level inputs through RCA Connecteurs RCA - Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau maximum est de 6 Volts .
-
Página 9: Résolution Des Problèmes
Installation et montage MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre amplificateur. Tout mauvais branchement peut grave- ment endommager votre amplificateur, vos haut-parleurs ou encore le système électrique de votre véhicule. Veuillez à vérifier deux fois les branchements avant de mettre en marche votre système audio. -
Página 10: Introducción
www.mtx.com - www.mtx.eu.com Introducción Gracias por elegir MTX para alcanzar plenitud de sonido en tu vehículo. Con los amplificadores, altavoces y subs MTX con conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la forma que el artista pretendía cuando se grabó. Specificaciones : •... - Página 11 Panel de control (Top) Panel de conectores (Lateral) Panel de control : Control de ganancia - Este control es usado para parejar la sensibilidad de entrada a una fuente en particular que estes usando. El rango de ganancia varía de 100mV a 6V. Ajuste de ganancia 1.
- Página 12 www.mtx.com - www.mtx.eu.com High level inputs Panel de conectores : through RCA Entradas RCA - Estas entradas de RCA se conectan a las fuentes que tengan salida de RCA o de línea. Se requiere una fuente de al menos una salida de 100mV para un correcto funcionamiento.
- Página 13 (-) de altavoz izquierdo al cable verde/negro del adaptador. Conecta el cable (+) del altavoz izquierdo al cable verde. Haz lo mismo con el altavoz derecho usando el cable morado. Ajpra conecta los RCA a las entradas del amplificador. 8. Conecta tus altavoces a los terminales de altavoz del amplificador MTX Thunder usando cable con una sección ade- cuada.
- Página 14 www.mtx.com - www.mtx.eu.com Einleitung Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Verstärker, Lautsprechern, Subwoofer und StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis. Technische Daten : • 4-Kanal Class-AB Verstärker • CEA2006 zertifizierte Ausgangsleistung : - 4 x 150 Watt RMS an 2 Ohm bei THD+N ≤1% - 4 x 90 Watt RMS an 4 Ohm bei THD+N ≤1% - 2 x 300 Watt RMS gebrückt an 4 Ohm bei THD+N ≤1% •...
- Página 15 Einstellungen (oben) Anschlussleiste (seitlich) Einstellungen : Pegelregler – Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers and die Ausgangs- spannung Ihres Radios anzupassen. Die mögliche Empfindlichkeit liegt zwischen 100mV (max. im Uhrzeigersinn) und 6V (max. gegen den Uhrzeigersinn). Einstellung des Pegels 1.
- Página 16 www.mtx.com - www.mtx.eu.com Anschlussleiste : High level inputs through RCA Cincheingänge – Diese Eingänge sind für Radios vorgesehen, die über Cinch- ausgänge oder Hochpegelausgänge verfügen. Für einen einwandfreien Betrieb sind mind. 100mV Spannung des Radios erforderlich. Um ungewünschte Störgeräusche zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel mit “Twisted Pair”...
-
Página 17: Problemlösung
Verstärkers. Sollte Ihr Radio über keinen Remoteausgang verfügen, so können Sie auch den Anschluss für die elektrische Antenne verwenden. 7. Schliessen Sie die Cinchkabel Ihres Radios an die RCA Eingänge Ihres MTX Thunder Verstärkers an. Sie können Hoch- oder Tiefpegel -Signale verwenden. Verlegen Sie das Kabel nicht in der Nähe von Stromkabeln oder der Fahrzeugelektro- nik. - Página 18 www.mtx.com - www.mtx.eu.com Introduzione Grazie per aver scelto MTX per ottenere il massimo dal vostro impianto audio. Un amplificatore MTX, abbinato a subwoofers ed altopatlanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell'artista. Caratteristiche : • Amplificatore a 4 canali in Classe AB •...
- Página 19 Pannello Controlli (Sopra) Pannello Connettori (Lato) Pannello Controlli : Controllo Gain - Si utilizza per armonizzare la sensibiltà di uscita dell'autoradio con la sensibilità di ingresso dell'amplificatore. Regolabile da 100mV a 6V input in senso antiorario. Regolazione del Gain 1. Gira il controllo del gain completamente in senso antiorario 2.
- Página 20 www.mtx.com - www.mtx.eu.com High level inputs Pannello Connesioni : through RCA Ingressi RCA - Da utilizzare con sorgenti con uscita di linea RCA. E’ raccoman- dabile usare sorgenti con un livello di uscita minimo di 100mV L’utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi in ingresso.
- Página 21 Installazione e Montaggio MTX si raccomanda di far installare i propri amplificatori da un installatore MTX autorizzato. Qualsiasi cambiamento rispetto i collegamenti illustrati può causare seri danni all'amplificatore, agli altoparlanti e/o al sistema elettrico della vettura. Controlla le connsessioni almeno due volte prima di accendere l'impianto. 1.
- Página 22 www.mtx.com - www.mtx.eu.com Introduction Obrigado por escolher MTX para alcançar o melhor som no seu carro. Ao incluir amplificadores MTX, altifalantes MTX compatíveis e subwoofers com conecções StreetWires irá ter melhores condições para ouvir e sentir a expe- riência total da música tal como o artista pretendeu. Especificações : •...
- Página 23 Painel de Controlo (Topo) Painel de Conectores (Lado) Painel de Controlo (Topo) : Controlo de ganho - Este controlo é usado para adaptar a sensibilidade de entrada do amplificador à unidade fonte que está a usar. A gama de operação varia entre 100mV e 6V. Ajustando o ganho : 1.
- Página 24 www.mtx.com - www.mtx.eu.com High level inputs Painel de Conectores : through RCA Entradas RCA - Use estes conectores com fontes que tenham saídas de linha RCA. O nível mínimo de saída deve ser 100mV. O uso de cabos de par entrançado de alta qualidade é recomendado para diminuir a possibilidade de ruído radiado poder entar no sistema.
- Página 25 GND do seu amp MTX THUNDER. 6. Conecte um fio Remote desde a sua unidade fonte até ao terminal do amplificador MTX THUNDER. Se a sua fonte não tiver um fio remote dedicado, pode usar o fio de antena motorizada.
- Página 26 www.mtx.com - www.mtx.eu.com Introductie Bedankt voor het kiezen voor MTX voor je ultieme car audio systeem. Door gebruik te maken van MTX verster- kers, subwoofers en luidsprekers en Streetwires bekabeling ben je een stap dichterbij het beleven van de muziek zoals de artiest bedoelde.
- Página 27 Instel paneel (bovenkant) Aansluit paneel (zijkant) Instel paneel : Gain - Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de sour- ce unit. Het bereik ligt tussen 100mV Gain volledig open en 6V Gain volledig dicht.. Afstellen van de Gain 1.
- Página 28 Het gebruik van goede kwaliteit getwiste RCA kabels wordt aan bevolen om de invloed van storingen te minimaliseren tot een absoluut minimum. High level ingangen : MTX THUNDER versterkers accepteren high level ingang signalen via de RCA To Head Adaptors Unit aansluitingen.
- Página 29 Bevestig de MTX THUNDER versterker. 3. Trek een plus kabel vanaf de accu naar de MTX THUNDER versterker. Zorg ervoor dat je een rubber of kunstof doorvoer gebruikt om de kabel veilig vanuit de motorruimte het interieur in te laten lopen. Laat de kabel door een bestaande kabelgoot lopen door het interieur naar de MTX THUNDER versterker en sluit de kabel aan op de +BATT aansluiting.
- Página 30 www.mtx.com - www.mtx.eu.com Введение Спасибо, что выбрали усилители Mtx Audio Hi-Performance. Правильная установка, а также колонки и сабвуферы обеспечат непревзойдённый звук и долгие часы без сна для Ваших соседей, а также заставят Ваших друзей завидовать и не оставят шансов соперникам. Поздравляем! Наслаждайтесь лучшим звучанием...
- Página 31 Панель управления (верхняя) : Панель соединителей (боковая) Панель управления (верхняя) : Регулятор усиления - Регулятор усиления соединяет внутреннюю чувствительность усилителя с исполь- зуемым источником питания. Рабочий диапазон варьируется от 100мВ до 6В. Настройка усиления : 1. Установите регулятор усиления на минимальной отметке (против часовой стрелки). 2.
- Página 32 www.mtx.com - www.mtx.eu.com High level inputs through RCA Панель разъёмов : Входные разъёмы RCA - Данные входные разъёмы RCA используются с источниками сигнала, у которых имеется RCA или линейные уровни вы- ходных сигналов.(Для надлежащего функционирования усилителя мини- мальный уровень источника сигнала должен быть 100мВ.) MТХ...
- Página 33 установке, НЕ покрывается гарантией. Пожалуйста, проверьте все соединения перед включением системы ! 1. Отсоедините отрицательный кабель аккумулятора автомобиля. 2. Определитесь с местом монтажа Вашего усилителя MTX THUNDER. Имейте ввиду, что для надлежащего охлажде- ния необходим достаточный поток воздуха. Отметьте места сверления отверстий для монтажа. Перед сверлением...
- Página 34 www.mtx.com - www.mtx.eu.com Esipuhe Kiitos, että valitsit MTX:n auttamaan autosi pääsemään parhaalle tasolle. MTX vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires johtimien kanssa mahdollistaa, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten, kuin artisti sen on tarkoittanut. Tekniset tiedot : •...
- Página 35 Ohjauspaneeli (Päällä) Kytkentäpaneeli (Sivulla) Ohjauspaneeli : Gainin tasonsäätö - Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaillaan käyttämäsi ohjelmaläh- teen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 6V välillä. Gainin asettaminen 1. Käännä Gainin säätö täysin vastapäivään 2. Käännä ohjelmalähteen äänenvoimakkuus n.3/4 maksimista 3.
- Página 36 www.mtx.com - www.mtx.eu.com High level inputs through RCA Kytkentä paneeli : RCA sisäänmenoliittimet - Nämä RCA sisäänmenoliittimet ovat ohjelmaläh- teille, joissa on RCA- tai linjalähdöt. Moitteettoman toiminnan varmistamisek- si soittimelta vaaditaan vähintään 100mV ulostulotaso. Korkealaatuisten kierrettyjen parikaapelien käyttö on suositeltavaa häiriöiden välttämiseksi.
- Página 37 6. Kytke herätevirtajohto soittimelta MTX THUNDER vahvistimen Remote liittimeen. Mikäli soittimessasi ei ole erillistä “remote” johtoa, voit tehdä kytkennän myös sähköantenni liitäntään (Power Antenna). 7. Kytke RCA kaapelit soittimelta MTX THUNDER vahvistimesi RCA Bi-level liittimiin. Varmistu, että signaalijohdot eivät kulje virtajohtojen tai auton tietokoneiden läheisyydessä. Käytä korkealaatuisia kierrettyjä parikaapeleita vähentääksesi häiriöiden mahdollisuutta.
- Página 38 www.mtx.com - www.mtx.eu.com Wprowadzenie Dziękujemy za wybór produktów MTX Audio. Połączenie wzmacniaczy i głośników MTX z akcesoriami StreetWi- res pozwoli slyszeć, czuć i doświadczać muzykę w sposób zamierzony przez artystę. Specyfikacja : • 4-kanałowy wzmacniacz klasy AB • Certyfikat CEA2006 Moc wyjściowa : - 150W RMS x 4-CH/ 2 Ohm ;...
- Página 39 Panel sterowania Panel podłączeniowy Panel sterowania : Sterowanie podbiciem - stosowane jest do ustawienia poziomu czułości wzmacniacza do jednostki sterującej, której używasz. Zakres regulacji : 100mV do 6V. Regulacja podbicia 1. Ustaw regulacje podbicia (Gain) w pozycji minimum (kierunek przeciwny do kierunku obrotu wskazówek ze- gara) 2.
- Página 40 www.mtx.com - www.mtx.eu.com High level inputs through RCA Panel podłączeniowy : Złącze RCA - podłącz jednostke sterująca do wzmacniacza za pomocą kabli sygnałowych RCA. Minimalna wartość sygnału wyjściowego jednostki steru- jącej to 100mV. Zawsze używaj wysokiej jakości ekranowanych przewodów sygnałowych by wyeliminować...
- Página 41 5. Znajdź odpowednie miejsce do podłączenia masy. Przymocuj przewód do miejsca podłączenia masy a drugi koniec podłącz do terminala GND we wzmacniaczu. 6. Podłącz przewód wzbudzenia wzmacniacza (Remote) do terminala we wzmacniaczu MTX THUNDER. Jeżeli Twoja jed- nostka sterująca nie ma dedykowanego wyjścia Remote możesz podłączyć przewód do przewodu sterowania elektrycz- na anteną.
- Página 44 Designed and Engineered by Mitek in Phoenix - AZ, USA. © 2008 Mitek. All rights reserved. MTX, COUSTIC, XTANT, STREETWIRES and THUNDER are registered trademarks of Mitek. Due to continual product development, all specifications are subject to change without notice MTX Audio, 4545 East Baseline Rd.
