SECCIÓN 2: INSTALACIÓN
 460 VAC, trifásico, 50-60 Hz a 20A

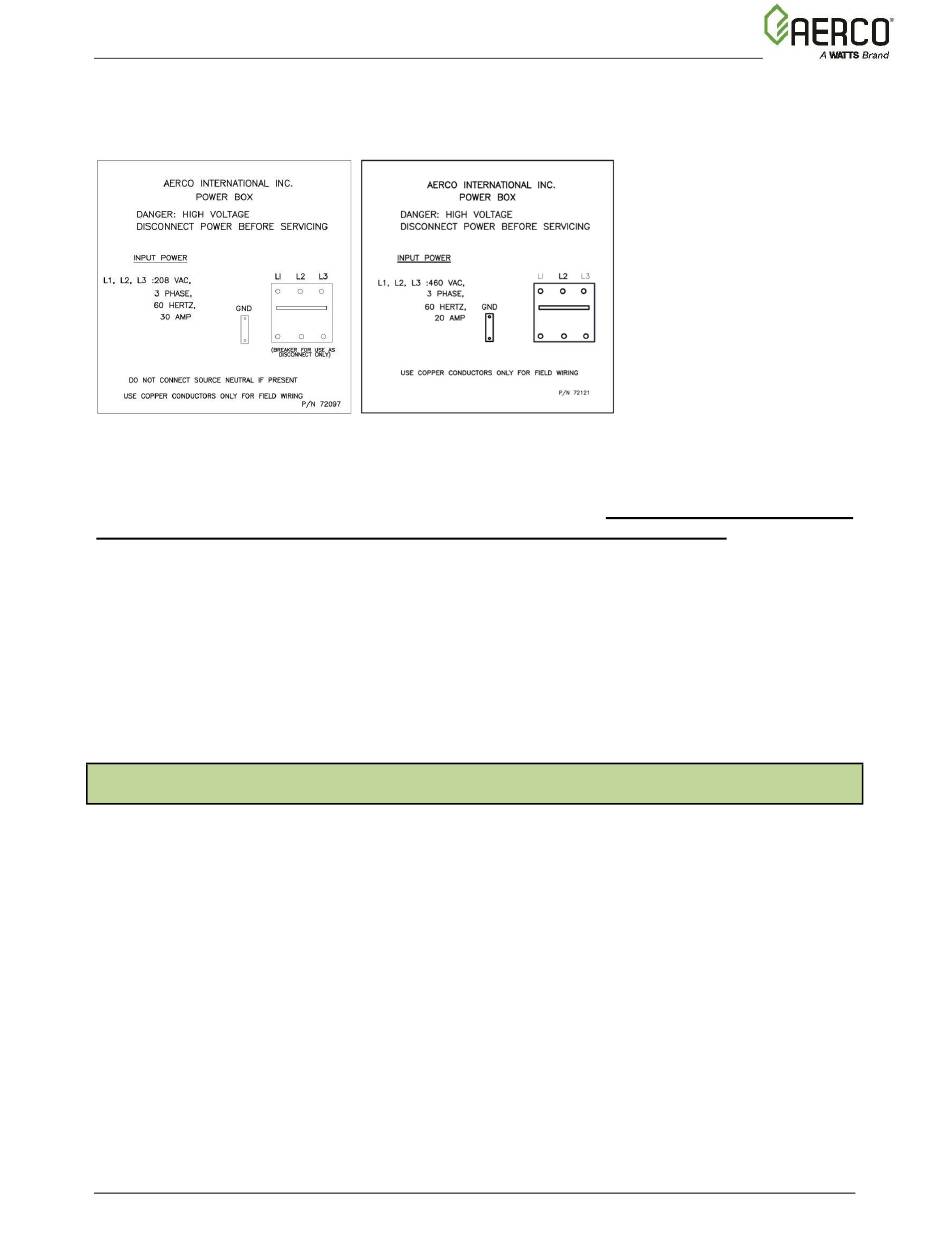

En la cubierta frontal de la Caja de Alimentación, viene una etiqueta en la que se indican las
conexiones de alimentación AC que se requieren, como se muestra en la Figura 2-13.
208VAC 460VAC
Figura 2-13: Etiqueta de cubierta de caja de alimentación
Cada unidad debe conectarse a un circuito eléctrico específico. NINGÚN OTRO DISPOSITIVO
DEBERÁ ESTAR EN EL MISMO CIRCUITO ELÉCTRICO QUE LA CALDERA.
Se debe instalar un interruptor doble polaridad en la línea de suministro eléctrico en un lugar de
fácil acceso, de manera que sea rápido y seguro desconectar el servicio eléctrico. NO adhiera
el interruptor a los paneles de cierre de lámina de metal de la unidad.
Después de poner la unidad en servicio, se debe comprobar el dispositivo de apagado de
seguridad. Si se usa una fuente de corriente eléctrica externa, la caldera instalada debe estar
conectada a tierra, de conformidad con los requisitos de la autoridad que tenga competencia en
el tema.
Para ver los planos del cableado de la instalación eléctrica, consulte la Guía de corriente
eléctrica de Benchmark, TAG-0047, (GF-2060).

2.11 CABLEADO DE CAMPO

Cada unidad está totalmente equipada con cables desde fábrica con un sistema de control de
operación interno. No se requiere ningún cableado de campo para la operación normal del
equipo. Sin embargo, el Controlador C-More que se usa en todas las unidades Benchmark
permite algunas funciones de control y monitoreo adicionales. Las conexiones para estas
funciones se encuentran en el panel de Entrada/Salida (I/O) localizado detrás del panel
removible frontal de la unidad. El panel I/O se localiza en la Caja I/O. Las conexiones de la
banda de terminal de empalme del panel I/O se muestran en la Figura 2-15. Todo el cableado
de campo se instala desde la parte trasera del panel, pasando los cables por uno de los cuatro
bujes reductores que se encuentran a los costados de la Caja I/O.
