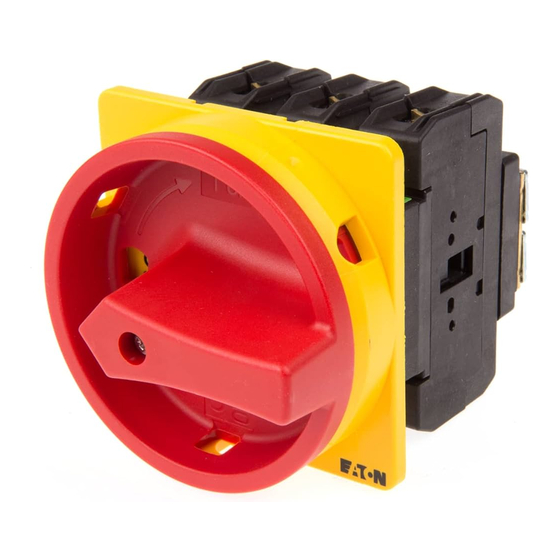

Eaton P3/E Serie Instrucciones De Montaje

06/21 IL03802002Z
P3…/E(+SVB)
P3…/EA/SVB
P3…/E
L1 L2 L3 L1 L2 L3
1 3 5 1
2 4 6 2
T1 T2 T3 T1 T2 T3
I I
0 0
P3… P3…/N
L1 L2 L3 L1 L2 L3
1 3 5 13 21 1
2 4 6 14 22 2
T1 T2 T3 T1 T2 T3
I I
0 0
P3…/HI11 P3…/N/HI11
L1 L2 L3
1 3 5 13 21 31 43
2 4 6 14 22 32 44
T1 T2 T3
I
0
P3…/2HI11
Fig. 1
14 mm
(0.55")
4.1 - 4.5 mm
(0.16 - 0.18")
P3…/EA/SVB
3 5 N
4 6 N
3 5 N 13 21
4 6 N 14 22
Instruction Leaflet Istruzioni per il montaggio
Montageanweisung
安 安 装说明 装说明
Notice d’installation Инструкция по монтажу
Instrucciones de montaje
‫ﻣ ﻣ ﻨ ﻨ ﺸ ﺸ ـ ـ ـ ـ ـ ـ ـ ـ ـ ـ ﻮ ﻮ ر ر ا ا ﻟ ﻟ ﺘ ﺘ ﻌ ﻌ ﻠ ﻠ ﻴ ﻴ ﻤ ﻤ ـ ـ ـ ـ ـ ـ ـ ـ ـ ـ ﺎ ﺎ ت ت‬
Electric current! Danger to life!
en
Only skilled or instructed persons may
carry out the following operations.
Lebensgefahr durch elektrischen Strom!
de
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
fr
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
es
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
it
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
zh 触电危险！ 触电危险！
只允许专业人员和受过专业训练的人员进行
下列工作。
Электрический ток! Опасно для жизни!
ru
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
‫! ! ﺗ ﺗ ﺤ ﺤ ـ ـ ـ ـ ﺬ ﺬ ﻳ ﻳ ﺮ ﺮ ! ! ﺗ ﺗ ﻴ ﻴ ـ ـ ـ ـ ﺎ ﺎ ر ر ﻛ ﻛ ﻬ ﻬ ﺮ ﺮ ﺑ ﺑ ـ ـ ـ ـ ﺎ ﺎ ﺋ ﺋ ﻲ ﻲ ! ! ﺧ ﺧ ﻄ ﻄ ـ ـ ـ ـ ﺮ ﺮ ﻣ ﻣ ـ ـ ـ ـ ﻮ ﻮ ت ت‬
ar
‫ﻻ ﺗﺘ ـ ــــﻢ اﻋﻤ ـ ــــﺎل اﻟﺼ ـ ــــﻴﺎﻧﺔ و اﻟﺘﺮﻛﻴ ـ ــــﺐ‬
‫! اﻻ ﻣــــﻦ ﻗﺒــــﻞ اﻟﻌــــﺎﻣﻠﻴﻦ اﻟﻤــــﺪرﺑﻴﻦ‬
P3
HI11-P1/P3
UV-P3
HI11-P1/P3
2
0.5 - 1.5 mm
2
0.75 - 2.5 mm
AWG 18 - AWG 14
P3…
2
1 x 1.5 - 25 mm
2
2 x 1.5 - 6 mm
2
1 x 2.5 - 35 mm
2
2 x 2.5 - 10 mm
AWG 14 - AWG 2
75 °C Cu wire only
UL-File: E 36 332
Suitable For Use As Motor Disconnecting Means
With Suffix SVB
Break All Lines
I (IEC) I (UL/CSA)
u u
P3-63/N… 63 A 63 A
P3-100/N… 100 A 90 A
a
13.5 mm (0.53")
7.5 mm (0.3")
15 mm (0.59")
tightening
torque
1 Nm
(8.85 lb-in)
tightening
torque
3 Nm
(26.55 lb-in)
1/2
