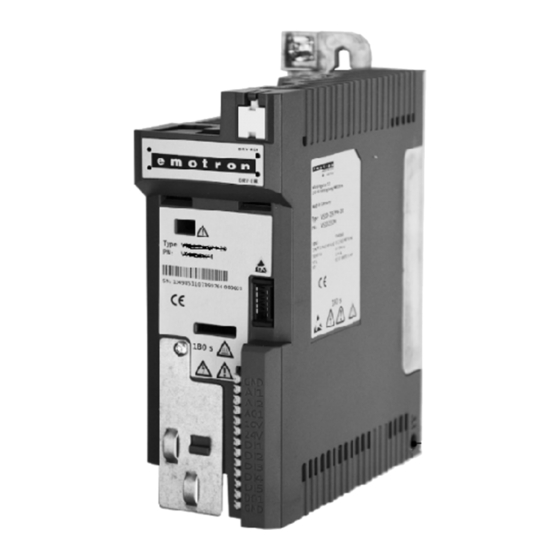

- Página 1 Variador de velocidad Emotron VS10/VS30 0,25 a 2,2 kW Instrucciones de montaje y conexión...
-
Página 2: Esta Página Se Ha Dejado En Blanco Intencionadamente
¡Esta página se ha dejado en blanco intencionadamente! -
Página 3: Tabla De Contenido
Índice Índice 1 Información general 1.1 Antes de proceder, primero leer 1.2 Notaciones y convenciones 1.2.1 Código de producto 2 Instrucciones de seguridad 2.1 Medidas básicas de seguridad 2.2 Riesgos residuales 2.3 Aplicación conforme 3 Descripción del producto 4 Montaje 4.1 Notas importantes 4.2 Instalación mecánica 4.3 Instalación eléctrica... -
Página 4: Información General
Lea atentamente esta documentación antes de proceder a la instalación y la puesta en marcha. ▶ ¡Respete las instrucciones de seguridad! Si desea conocer las herramientas disponibles para los productos Emotron u obtener más información acerca de ellos, visite la página web: http://www.emotron.com/ services-support/file-archive/ Notaciones y convenciones 1.2.1... -
Página 5: Instrucciones De Seguridad
Las notas de procedimiento y los detalles de circuito que se describen en el presente documento son solo una propuesta y, por ello, será responsabilidad del usuario comprobar si se pueden adaptar a cada aplicación específica. Emotron declina toda responsabilidad en relación con la idoneidad de las propuestas de procedimientos y circuitos incluidas. -
Página 6: Riesgos Residuales
Instrucciones de seguridad Riesgos residuales Riesgos residuales El usuario deberá tener en cuenta los riesgos residuales durante su evaluación de riesgos del equipo/sistema. El incumplimiento de la obligación anterior podría provocar graves daños personales y materiales. Producto Respete las etiquetas de advertencia del producto. Icono Descripción Dispositivos sensibles a cargas electrostáticas:... -
Página 7: Descripción Del Producto
Descripción del producto 3 Descripción del producto Conexión a tierra/masa (PE) Salida de relé X9 Conexión de tensión de red X100 Tornillo IT Red X2xx CANopen/Modbus (opcional) Módulo de memoria X20 Conexión blindada Ledes de estado del CANopen/Modbus variador Interruptor selector CANopen/Modbus Interfaz X16 Módulo de... -
Página 8: Montaje
Montaje Notas Montaje Notas importantes ¡PELIGRO! Tensión eléctrica peligrosa Posibles consecuencias: lesiones graves e, incluso, la muerte. ▶ Los trabajos en el variador únicamente se podrán realizar cuando no exista tensión. ▶ Tras desconectar la tensión de red, espere al menos tres minutos antes de empezar a trabajar. -
Página 9: Instalación Mecánica
Montaje Instalación mecánica Instalación mecánica Dimensiones del VS10/VS30 (0,25 kW a 0,37 kW) Todas las dimensiones están en mm. - Página 10 Montaje Instalación mecánica Dimensiones del VS10/VS30 (0,55 kW a 0,75 kW) Todas las dimensiones están en mm.
- Página 11 Montaje Instalación mecánica Dimensiones del VS30 (1,1 kW a 2,2 kW) Todas las dimensiones están en mm.
-
Página 12: Instalación Eléctrica
Montaje Instalación eléctrica Conexión al sistema de 230 V Instalación eléctrica 4.3.1 Conexión al sistema de 230 V 4.3.1.1 Diagrama de conexiones Fig. 1: ejemplo de cableado S1 Contactor de red Línea discontinua = opciones Marcha/Parada Fusible... -
Página 13: Fusibles Y Secciones De Cable
Montaje Instalación eléctrica Conexión al sistema de 230 V 4.3.1.2 Fusibles y secciones de cable Funcionamiento sin reactancia de red Instalación del cableado de conformidad con la norma EN 60204-1. Sistema de tendido B2. Variador VS10231P7 VS10232P4 VS10233P2 VS10234P2 VS10236P0 VS10237P0 VS10239P6 Potencia nominal 0,25 0,37... -
Página 14: Datos De Terminales Conexión De Red
Montaje Instalación eléctrica Conexión al sistema de 230 V 4.3.1.3 Datos de terminales Conexión de red Variador VS10231P7 VS10232P4 VS10233P2 VS10234P2 VS10236P0 VS10237P0 VS10239P6 Potencia nominal 0,25 0,37 0,55 0,75 Conexión X100 Tipo de conexión Terminal roscado Sección de cable mínima mm²... -
Página 15: Conexión Al Sistema De 400 V
Montaje Instalación eléctrica Conexión al sistema de 400 V 4.3.2 Conexión al sistema de 400 V 4.3.2.1 Diagrama de conexiones Fig. 2: ejemplo de cableado S1 Contactor de red Línea discontinua = opciones Marcha/Parada F1 ... Fusibles... -
Página 16: Fusibles Y Secciones De Cable
Montaje Instalación eléctrica Conexión al sistema de 400 V 4.3.2.2 Fusibles y secciones de cable Funcionamiento sin reactancia de red Instalación del cableado de conformidad con la norma EN 60204-1. Sistema de tendido B2. Variador VS30401P3 VS30401P8 VS30402P4 VS30403P2 VS30403P9 VS30405P6 Potencia nominal 0,37... -
Página 17: Datos De Terminales
Montaje Instalación eléctrica Conexión al sistema de 400 V 4.3.2.3 Datos de terminales Conexión Variador VS30401P3 VS30401P8 VS30402P4 VS30403P2 VS30403P9 VS30405P6 de red Potencia nominal 0,37 0,55 0,75 Conexión X100 Tipo de conexión Terminal roscado Sección de cable mínima mm² Sección de cable máxima mm²... -
Página 18: Conexión Al Sistema It
Montaje Instalación eléctrica Conexión al sistema IT 4.3.3 Conexión al sistema IT ¡ADVERTENCIA! En caso de que los tornillos IT no se extraigan, los componentes internos presentarán potencial de tierra/masa. Consecuencia: se activarán las funciones de limitación del sistema IT. ▶... -
Página 19: Instalación Eléctrica Conexión Canopen/Modbus
Montaje Instalación eléctrica Conexión CANopen/Modbus 4.3.4 Conexión CANopen/Modbus 4.3.4.1 Diagrama de conexiones X216 X216 X216 X216 Fig. 3: ejemplo de cableado (red CANopen o Modbus) 4.3.4.2 Datos de terminales Descripción de terminales CANopen/Modbus Conexión X216 Tipo de conexión Terminal por resorte Sección de cable mínima mm²... -
Página 20: Puesta En Marcha
Puesta en marcha Puesta en marcha Notas importantes ¡ADVERTENCIA! Cualquier ajuste indebido durante la puesta en marcha podría provocar movimientos peligrosos e inesperados del motor y del sistema. Posibles consecuencias: daños materiales o lesiones graves e, incluso, la muerte. ▶ Despeje la zona de riesgo. -
Página 21: Conexión Inicial / Prueba De Funcionamiento Con Control De Terminales
Objetivo: lograr la rotación del motor conectado al variador lo más rápido posible. Requisitos: • La potencia del motor conectado se deberá corresponder con la potencia del variador. • El juego de parámetros deberá ser conforme con el estado de entrega (ajustes de Emotron). 1. Preparación: 1. -
Página 22: Punto De Ajuste Preconfigurado De La Frecuencia
2. Detenga el variador: X3/DI1 = BAJO. La prueba de funcionamiento ha terminado. El proceso de puesta en marcha de esta solución de accionamiento se describe en un manual independiente disponible en la zona de descargas de nuestro sitio web: http://www.emotron.com/ services-support/file-archive/... -
Página 24: Datos Técnicos
Normativa y condiciones de funcionamiento Datos técnicos Normativa y condiciones de funcionamiento Conformidad normativa 2014/35/UE Directiva de baja tensión 2014/30/UE Directiva CEM (referencia: sistema de accionamiento TR TC 004/2011 Conformidad euroasiática: seguridad de los equipos de TP TC 020/2011 Conformidad euroasiática: compatibilidad electromagnética de los medios técnicos RoHS 2 2011/65/UE... - Página 25 Datos Funcionamiento en sistemas de abastecimiento público Aplicación de medidas para limitar los El cumplimiento de los requisitos del equipo o la parásitos radioeléctricos esperables: instalación es responsabilidad exclusiva del fabricante de dicho equipo o dicha instalación <0,5 kW: con reactancia de red EN 61000-3-2 De 0,5 a 1 kW: con filtro activo >1 kW con intensidad de red...
-
Página 26: Datos Nominales
Datos nominales Conexión al sistema de 230 V Datos nominales 6.2.1 Conexión al sistema de 230 V Variador VS10231P7 VS10232P4 VS10233P2 VS10234P2 VS10236P0 VS10237P0 VS10239P6 Potencia nominal 0,25 0,37 0,55 0,75 Rango de tensión de red 1/N/PE CA 170 V a 264 V, 45 Hz a 55 Hz Modo de funcionamiento Temp. - Página 27 Datos © 12/2015 | 13504491 | 2.0 / 01-6210-04R2 CG DRIVES & AUTOMATION Mörsaregatan 12, Box 222 25 SE- 250 24 Helsingborg, Suecia +46 42 16 99 00 Información: info.se@cgglobal.com Pedidos: order.se@cgglobal.com...
