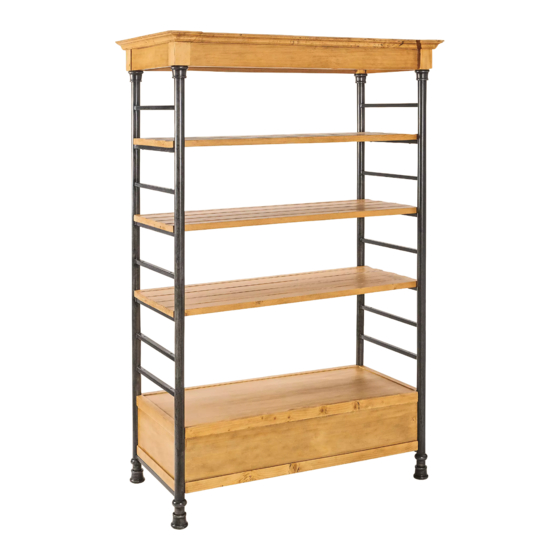

H-5526
ÉTAGÈRE
TOOLS NEEDED
Allen Wrench
Allen Wrench
(Included)
(Included)
Top Board
Frame Screw x 16
NOTE: Do not fully tighten screws until all screws
are aligned in place.
1. Attach top end of side frames to top board using
four washers and top screws and the enclosed Allen
wrench. (See Figure 1)
PAGE 1 OF 6
1-800-295-5510
uline.com
PARTS LIST
Bottom Board
Base Screw x 8
Top Screw x 4
ASSEMBLY
Figure 1
Pour le français, consulter les pages 5-6.
Shelf x 3
Washer x 12
2. Align holes at the bottom of the side frames with the
holes in the bottom of the bottom board. Attach side
frames to bottom board using two frame screws on
each side with the enclosed Allen wrench.
(See Figure 2)
Figure 2
Para Español, vea páginas 3-4.
Side Frame x 2
0521 IH-5526
