2-3. Interfaces

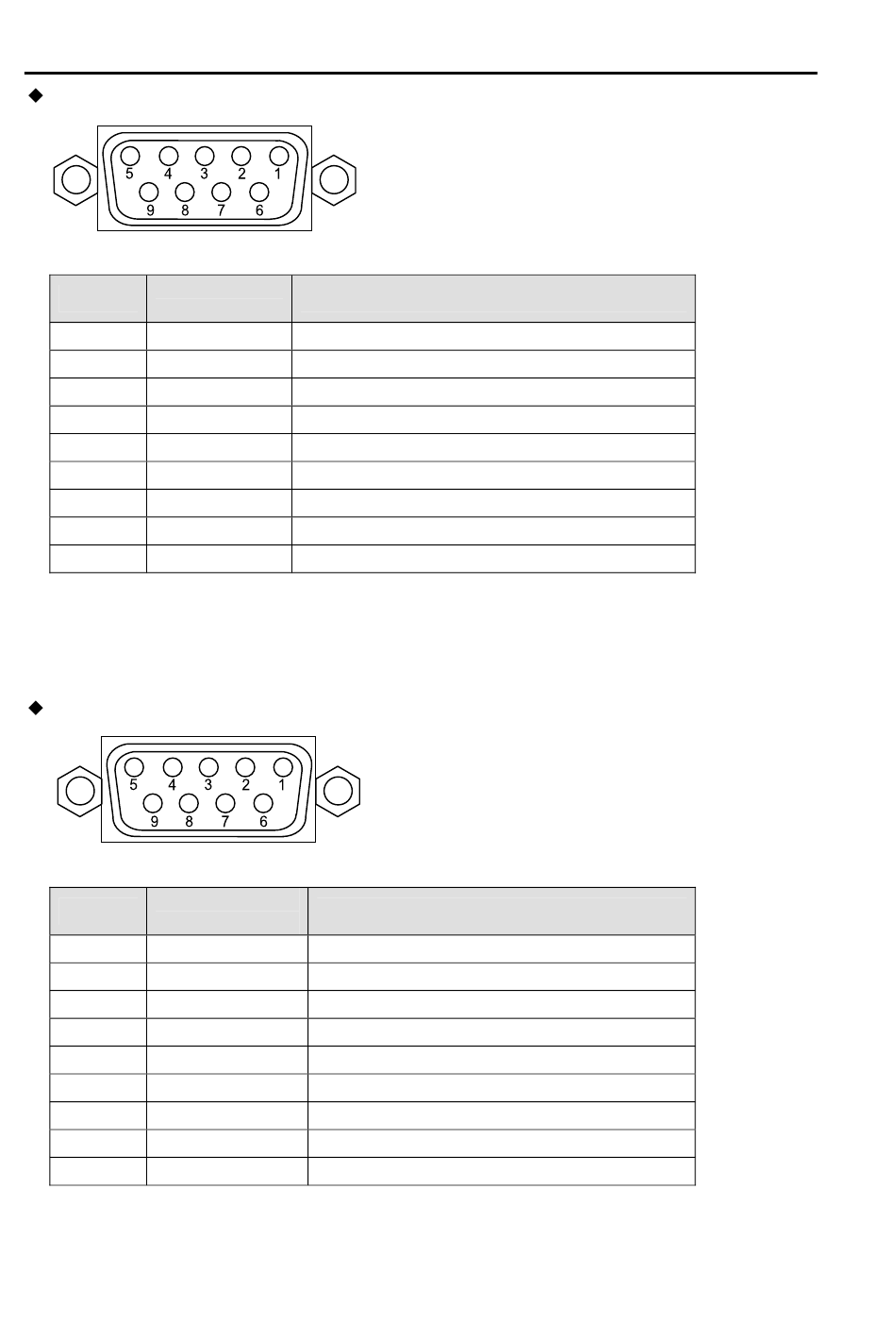

Conector EDITOR
Tabla de asignación de pins (9-pin D-sub hembra)
Nombre de
Pin Nº
Señal
1
2
3
4
5
6
7
8
9
Cables de Conectores
Conector 9-pin D-sub (macho) con tornillos de bloqueo de seguridad, necesarios para
fabricación de cables de usuario.
Conector RS-422 (1) (2)
Tabla de asignación de pins (9-pin D-sub hembra)
Nombre de
Pin Nº
1
2
3
4
5
6
7
8
9
Cables de Conectores
Conector 9-pin D-sub (macho) con tornillos de bloqueo de seguridad, necesarios para
fabricación de cables de usuario.
FG Toma de tierra del chasis (Frame Ground)
T- Transmisión de datos (-)
R+ Recepción de datos (+)
SG Toma de tierra de señal (Signal ground)
- Sin usar
SG Toma de tierra de señal (Signal ground)
T+ Transmisión de datos (+)
R- Recepción de datos (-)
FG Toma de tierra del chasis (Frame Ground)
Señal
FG Toma de tierra del chasis (Frame Ground)
R- Transmisión de datos (-)
T+ Recepción de datos (+)
SG Toma de tierra de señal (Signal ground)
- Sin usar
SG Toma de tierra de señal (Signal ground)
R+ Transmisión de datos (+)
T- Recepción de datos (-)
FG Toma de tierra del chasis (Frame Ground)
Descripción
Descripción
