Regulador para instalaciones solares
Fig. 1
ÍNDICE
1.
Instrucciones de uso . . . . . . . . . . . . . 2
(para el usuario y el instalador)
1.1
Descripción del aparato . . . . . . . . . . 2
1.2
Manejo . . . . . . . . . . . . . . . . . . . . . . . 2
1.3
Vista general del aparato . . . . . . . . . 3
El montaje (instalación eléctrica), así como la primera puesta en marcha y el mantenimiento de este aparato deben ser realizados exclusivamente
por un instalador autorizado con arreglo a las presentes instrucciones.
SOM 6K
INSTRUCCIONES DE MONTAJE Y USO
2.
Instrucciones de montaje . . . . . . . . . 4
2.1
Volumen de suministro . . . . . . . . . . . 5
2.2
Montaje mural . . . . . . . . . . . . . . . . . . 5
2.3
Conexionado eléctrico . . . . . . . . . . . 5
2.3.1 Cableado eléctrico . . . . . . . . . . . . . . 5
2.3.2 Fusible . . . . . . . . . . . . . . . . . . . . . . . 5
2.3.3 Conexión a la red . . . . . . . . . . . . . . . 5
2.3.5 Sondas de temperatura . . . . . . . . . . 5
2.3.6 Regletas de bornes . . . . . . . . . . . . . . 6
2.3.7 Bombas de circulación . . . . . . . . . . . 6
2.4
Puesta en marcha . . . . . . . . . . . . . . . 7
3.
Datos técnicos . . . . . . . . . . . . . . . . . 7
4.
Servicio posventa y garantía . . . . . . . 8
5.
Direcciones . . . . . . . . . . . . . . . . . . . 10
Publicidad
Tabla de contenido
Manuales relacionados para Stiebel Eltron SOM 6K
Resumen de contenidos para Stiebel Eltron SOM 6K
-
Página 1: Tabla De Contenido

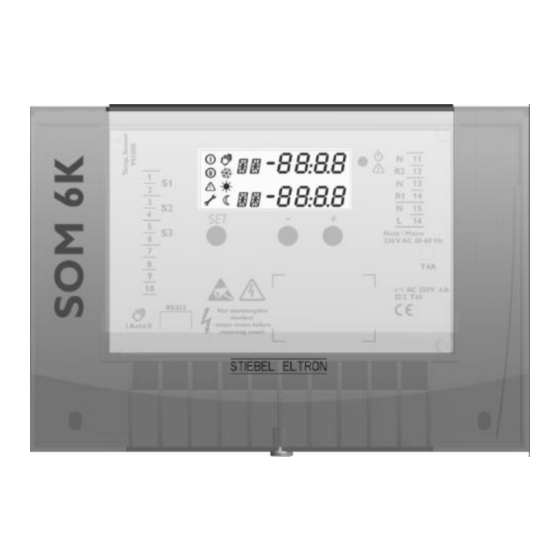

SOM 6K Regulador para instalaciones solares INSTRUCCIONES DE MONTAJE Y USO Fig. 1 Instrucciones de montaje ..4 Datos técnicos ....7 ÍNDICE... -
Página 2: Instrucciones De Uso
Conmutador en la posición derecha: Descripción de las funciones Funcionamiento manual CON El relé está permanentemente CONecta- El SOM 6K es un termostato diferencial. Registra la diferencia entre la temperatu- En el display aparecen el símbolo y el ra en el colector y la temperatura en el símbolo... -
Página 3: Vista General Del Aparato
Fig. 2 1.4 Cuidados y mantenimiento Fallo de una sonda: En caso de dis- El SOM 6K está libre de mantenimiento, continuidad o cortocircuito en una son- por lo que no es necesario abrirlo para da aparece el símbolo . -
Página 4: Instrucciones De Montaje
Temperatura Resistencia diente. en °C en W El SOM 6K se debe equipar con un meca- – 30 nismo adicional que permita su descone- 2.3.3 Conexión a la red xión omnipolar de la red con un tramo de – 20 Al realizar la puesta a red hay que procu- seccionado de mín. - Página 5 Diámetro: 5,5mm Longitud: 1,5 m Sonda de temperatura con pasta termoconductora Aislamiento térmico La correcta conexión de las sondas es Pasatubos en el tejado determinante para el funcionamiento co- (tubo corrugado) rrecto de la instalación solar. Introducir la sonda del colector en el manguito sumer- gible del colector.
-
Página 6: Regletas De Conexiones Del Som 6K
Fig. 7 Las regletas de conexiones del SOM 6K están subdivididas en una sección de baja tensión y otra de tensión de red, con arreglo a los requerimientos y las normas de seguridad vigentes. Pasar todos los cables por los canales de guiado sin desaislarlos y separarlos en sus conductores 5 cm antes de la conexión. -
Página 7: Datos Técnicos
Versión 1.00 Los números de versión se pueden modificar únicamente actualizando el software operativo. Tabla 2 2.5 Datos técnicos Modelo SOM 6K Ref. pedido 074348 Tensión de alimentación 230 V ~ ± 10 %, 50-60Hz Potencia absorbida máx. 4 VA Grado de protección según EN 60529... -
