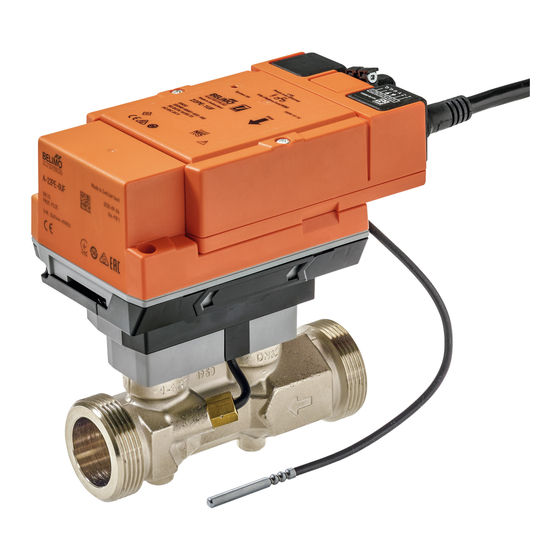

- Página 1 Instrucciones de uso Medidores de energía térmica estándar 22PE-1U.. con compensación de glicol Edición 2021-09/B...
- Página 2 Medidores de energía térmica estándar 22PE-1U..
-
Página 3: Tabla De Contenido
Índice Página Notas Información general Aviso legal Notas de instalación Tensión de alimentación Elementos de visualización y manejo Esquemas de conexión Notas Asignación de bornes Conexión de salida analógica Conexiones a BACnet, Modbus, MP-Bus Conexiones de sensores (opcional) Conexión al M-Bus Puesta en marcha Cambiar el módulo sensor El módulo sensor como pieza de recambio... -
Página 4: Notas
El contenido de glicol (%) puede leerse con la aplicación Belimo Assistant y el servidor web. Diseñado como un dispositivo multifuncional, el medidor de energía térmica puede funcionar como contador de calor, contador de frío o contador de calor/frío. - Página 5 Aplicación Belimo Assistant y servidor web integrado del sistema deben definirse mediante la aplicación Belimo Assistant o el servidor web integrado. La comunicación entre el «smartphone» y el medidor de energía térmica tiene lugar a través de NFC (comunicación de campo cercano).
-
Página 6: Aviso Legal
Directiva europea relativa a los instrumentos de medida (MID) (referencia 22PEM-1U..). El uso de los servicios en la Belimo Cloud se rige por las «Condiciones de Uso Uso de los servicios en la Belimo Cloud de los servicios en la Belimo Cloud» en su versión actualmente vigente. -
Página 7: Notas De Instalación
Medidores de energía térmica estándar 22PE-1U.. Notas de instalación Posición de instalación a) Posición de instalación recomendada b) Posición de instalación prohibida debido al riesgo de acumulación de aire c) Posición de instalación aceptable en sistemas cerrados d) Está prohibida la instalación directamente después de las válvulas. Excepción: si se trata de una válvula de apertura/cierre sin estrechamiento y está... - Página 8 Medidores de energía térmica estándar 22PE-1U.. Dirección del caudal Debe respetarse la dirección del caudal indicada por una flecha en el módulo lógico y en el tubo de medición del caudal, de lo contrario, el caudal se medirá incorrectamente. Para evitar la cavitación, la presión del sistema en la salida del medidor de Evitar la cavitación energía térmica debe ser de al menos 1 bar a qs (caudal máximo) y a tempera- turas de hasta 90 °C.
- Página 9 Debe utilizarse el servidor web o la temperatura externo T1 puede instalarse a través de una vaina (A-22PE-A07 aplicación Belimo Assistant para informar para DN 15-50 incluido en el alcance del suministro) o de una pieza en T con al medidor de energía térmica de que está...
- Página 10 Debe utilizarse el servidor web o la temperatura externo T1 puede instalarse a través de una vaina (A-22PE-A07 aplicación Belimo Assistant para informar para DN 15-50 incluido en el alcance del suministro) o de una pieza en T con al medidor de energía térmica de que está...
-
Página 11: Tensión De Alimentación
IEEE 802.3af). La activación de la alimentación PoE CC 24 V para alimentar el sensor activo externo (véase también el capítulo «Esquemas de conexión») tiene lugar a través de la aplicación Belimo Assis- tant (independientemente de que la comunicación se realice a través de Ethernet). -
Página 12: Elementos De Visualización Y Operación
Medidores de energía térmica estándar 22PE-1U.. Elementos de visualización y operación Pantalla LED de estado Estado Dirección Se enciende El dispositivo se pone en continuamente marcha de acceso LAN Dirección del caudal Dispositivo en funciona- Parpadeando miento Apagado Sin tensión Led de estado Antena de comunica- ción de campo... -
Página 13: Esquemas De Conexión
1 = negro, tierra – Servidor web 2 = rojo, AC/CC 24 V 1 2 3 5 6 7 Nota: la conexión a la Belimo Cloud está 3 = blanco, sensor 5 = naranja, MP, CC 0-10 V permanentemente disponible. La activación se 6 = rosa, C1 = D−... -
Página 14: Conexiones A Bacnet, Modbus, Mp-Bus
Medidores de energía térmica estándar 22PE-1U.. Conexiones BACnet, Modbus, MP-Bus BACnet IP o Modbus TCP BACnet IP o Modbus TCP PoE con BACnet IP o Modbus TCP con salida analógica – + – + Sensor (optional) Sensor (optional) Sensor (optional) DC 0...10 V PoE 11W (PD13W) DC 24 V... -
Página 15: Conexiones De Sensores (Opcional)
Medidores de energía térmica estándar 22PE-1U.. Conexiones de los sensores (opcional) Conexión del sensor pasivo Conexión del interruptor Conexión del sensor activo – – – Conexión al M-Bus M-Bus mediante convertidor M-Bus – M-Bus Converter Web-Browser Sujeto a modificaciones técnicas... -
Página 16: Puesta En Marcha
Una vez completada la puesta en marcha, está disponible un informe de puesta en marcha a través del servidor web o de la aplicación Belimo Assis- tant, en el que se muestran todos los ajustes y datos básicos de manera clara y estructurada. - Página 17 Medidores de energía térmica estándar 22PE-1U.. Funciones ajustables, salida analógica Salida analógica 0-10 V, terminal U5 – Seleccionable como 0-10 V CC, 0,5-10 V CC o 2-10 V CC – Configurable para la salida de caudal, potencia, temperatura del sensor de temperatura T1/T2 o temperatura diferencial del sensor de temperatura T1/ –...
-
Página 18: Cambiar El Módulo Sensor
Medidores de energía térmica estándar 22PE-1U.. Cambiar el módulo sensor Módulo lógico del medidor de energía El medidor de energía térmica se alimenta con tensión a través del módulo térmica lógico. La interfaz de comunicación del bus y NFC también están disponible en el módulo lógico. - Página 19 Medidores de energía térmica estándar 22PE-1U.. Separar el módulo lógico y el a) Vacíe el circuito de agua o cierre las válvulas de todo/nada correspondien- módulo sensor tes. b) Afloje los tornillos del módulo lógico c) Separe el módulo lógico y el módulo sensor d) Afloje la tuerca de plástico del sensor de temperatura T1 y saque el sensor de la vaina e) Afloje las conexiones atornilladas del módulo sensor y retire el módulo...
- Página 20 Medidores de energía térmica estándar 22PE-1U.. Unir el módulo lógico y el a) Coloque las juntas (a) entre las conexiones del medidor de energía térmica módulo sensor y las glándulas b) Apriete las tuercas de unión (b) en el sentido de las agujas del reloj mientras las mantiene apretadas con la llave de boca fija fijada al cuerpo de flujo del medidor de energía térmica.
-
Página 21: El Módulo Sensor Como Pieza De Repuesto
Medidores de energía térmica estándar 22PE-1U.. El módulo sensor como pieza de repuesto Tipo de producto de Belimo (″) (”) R-22PE-0UC R-22PE-0UD R-22PE-0UE 1 1/4 R-22PE-0UF 1 1/4 1 1/2 R-22PE-0UG 1 1/2 R-22PE-0UH 2 1/2 Comprende: – Módulo sensor incluyendo el sensor de... -
Página 22: Accesorios
Accesorios Accesorios opcionales Racores de tubería adecuados (2 piezas) Medidor de Rosca interna IG1 Rosca interna IG2 Tipo de producto de I G 1 energía (DN) (Rp) Belimo 1/2" 3/4" EXT-EF-15D I G 2 3/4" 1" EXT-EF-20D 1" 1 1/4"... - Página 23 Medidores de energía térmica estándar 22PE-1U..
- Página 24 útil del producto. De hecho, Belimo lo incluye todo. Plazos de entrega cortos Los «pequeños» dispositivos de Belimo tienen un gran impacto en el confort, la eficiencia energética, la seguridad, la instalación y el mantenimiento.
