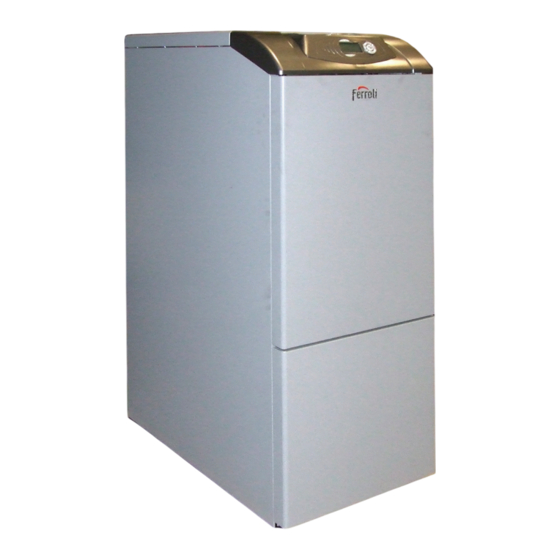

PEGASUS D K 130
INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO

Publicidad

Tabla de contenido
loading

Manuales relacionados para Ferroli PEGASUS D K 130

Resumen de contenidos para Ferroli PEGASUS D K 130

  • Página 1 PEGASUS D K 130 INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO...

  • Página 2: Declaración De Conformidad

    PEGASUS D K 130 • Leer atentamente las advertencias de este manual • En caso de avería o funcionamiento incorrecto del de instrucciones ya que proporcionan información aparato, desconectarlo y hacerlo reparar únicamen- importante sobre la instalación, el uso y el manteni- te por técnicos cualificados.

  • Página 3: Tabla De Contenido

    PEGASUS D K 130 1 Instrucciones de uso ....................... 4 1.1 Presentación ............................4 1.2 Panel de mandos ........................... 4 1.3 Encendido y apagado..........................6 1.4 Regulaciones............................7 2 Instalación ..........................12 2.1 Disposiciones generales ........................12 2.2 Lugar de instalación ..........................12 2.3 Conexiones hidráulicas ........................

  • Página 4: Instrucciones De Uso

    1.1 Presentación Estimado Cliente, muchas gracias por elegir PEGASUS D K 130, una caldera de pie FERROLI de diseño avanzado, tecnología de van- guardia, elevada fiabilidad y cualidad constructiva. Le rogamos que lea atentamente este manual y lo guarde con es- mero para poderlo consultar en cualquier momento.
  • Página 5 PEGASUS D K 130 Indicación durante el funcionamiento Calefacción La solicitud de calefacción (generada por el termostato ambiente o el reloj programador a distancia) se indica mediante el parpadeo del símbolo del aire caliente encima del símbolo del radiador (24 y 25 - fig. 1).

  • Página 6: Encendido Y Apagado

    PEGASUS D K 130 1.3 Encendido y apagado Caldera sin alimentación eléctrica fig. 4 - Caldera sin alimentación eléctrica Si la caldera se desconecta de la electricidad o del gas, el sistema anticongelación no funciona. Antes de una inactividad prolongada durante el invierno, a fin de evitar eventuales daños causados por el hielo, se aconseja descargar toda el agua de la caldera (sanitaria y de calefacción);...

  • Página 7: Regulaciones

    PEGASUS D K 130 Cuando la caldera se apaga, la tarjeta electrónica permanece conectada eléctricamente. Se inhabilitan la producción de agua sanitaria y la calefacción. Para volver a activar la caldera, pulsar nuevamente la tecla (9 fig. 1) durante un segundo.
  • Página 8 PEGASUS D K 130 Regulación de la temperatura de la calefacción Mediante las teclas de regulación de la calefacción (3 y 4 - fig. 1) variar la temperatura desde un mínimo de 30 °C hasta un máximo de 90 °C, si bien se aconseja no hacer funcionar la caldera a menos de 45 °C.
  • Página 9 PEGASUS D K 130 Temperatura adaptable Si está instalada la sonda exterior (opcional), en la pantalla del panel de mandos aparece la temperatura externa co- rriente medida por la sonda externa misma. El sistema de regulación de la caldera trabaja con “Temperatura adapta- ble”.
  • Página 10 PEGASUS D K 130 Si la temperatura ambiente es inferior al valor deseado, se aconseja definir una curva de orden superior y viceversa. Probar con aumentos o disminuciones de una unidad y controlar el resultado en el ambiente. fig. 13 - Curvas de compensación...
  • Página 11 PEGASUS D K 130 Regulación de la presión hidráulica de la calefacción La presión de carga con la instalación fría, leída en el hidrómetro de la caldera, tiene que ser de alrededor de 1,0 bar. Si la presión de la instalación disminuye por debajo del mínimo admisible, la tarjeta de la caldera activará la anomalía F37 (fig.

  • Página 12: Instalación

    PEGASUS D K 130 2. Instalación 2.1 Disposiciones generales LA CALDERA TIENE QUE SER INSTALADA ÚNICAMENTE POR PERSONAL ESPECIALIZADO Y DEBIDAMENTE CUALIFICADO, RESPETANDO TODAS LAS INSTRUCCIONES DEL PRESENTE MANUAL TÉCNICO, LAS LEYES NACIONALES Y LOCALES ASÍ COMO LAS REGLAS DE LA TÉCNICA.

  • Página 13: Conexión Del Gas

    PEGASUS D K 130 2.4 Conexión del gas Antes de efectuar la conexión, controlar que el aparato esté preparado para funcionar con el tipo de combus- tible disponible y limpiar esmeradamente todos los tubos del gas para eliminar eventuales residuos que pue- den perjudicar el correcto funcionamiento de la caldera.

  • Página 14: Servicio Y Mantenimiento

    Regulación de la potencia de la instalación de calefacción En las calderas PEGASUS D K 130 es posible modificar la capacidad térmica del hogar y, por consiguiente, la potencia térmica cedida al agua de calefacción, regulando el quemador principal mediante la válvula de gas. Los diagramas del cap.

  • Página 15: Puesta En Servicio

    PEGASUS D K 130 4. Pegar el adhesivo suministrado con el kit de cambio de gas cerca de la chapa de los datos técnicos para informar sobre el cambio. fig. 19 3.2 Puesta en servicio La puesta en servicio tiene que ser efectuada por personal cualificado. Controles que se han de efectuar du- rante el primer encendido y después de todas las operaciones de mantenimiento que hayan comportado la...

  • Página 16: Mantenimiento

    PEGASUS D K 130 Antes de encender la caldera • Abrir las eventuales válvulas de interceptación entre la caldera y las instalaciones. • Controlar la estanqueidad de la instalación de gas, con mucho cuidado y usando una solución de agua y jabón para buscar pérdidas por las conexiones.
  • Página 17 PEGASUS D K 130 Apertua del panel anterior Para abrir el panel anterior de la caldera, véase la fig. 20. Antes de efectuar cualquier operación en el interior de la caldera, desenchufar la alimentación eléctrica y ce- rrar la llave del gas situada antes de la misma.
  • Página 18 PEGASUS D K 130 Ánodo de magnesio El grado de deterioro del ánodo de magnesio (4 - fig. 21) se puede controlar directamente desde el exterior. Para ello, desenroscarlo de la brida del acumulador (tras cerrar la alimentación del agua sanitaria y vaciar el acumulador).
  • Página 19 PEGASUS D K 130 Antes de llenar de nuevo la instalación hay que cerrar la llave de descarga, las válvulas de desahogo de los radiadores y de la caldera y bloquear los obturadores de las válvulas antirretorno (179 - fig. 25).
  • Página 20 PEGASUS D K 130 Grupo quemador piloto 3 ÷ 4 mm fig. 24 Puerta de la cámara de combustión Tapa del testigo Quemador piloto Electrodo de encendido Electrodo de detección Inyector piloto Tubo de alimentación de gas cod. 3540G750 - 04/2007 (Rev. 01)

  • Página 21: Solución De Problemas

    PEGASUS D K 130 3.4 Solución de problemas Diagnóstico La caldera está dotada de un avanzado sistema de autodiagnóstico. En caso de que se presente una anomalía en la caldera, la pantalla parpadea junto al símbolo de anomalía (22 - fig. 1) indicando el respectivo código.
  • Página 22 PEGASUS D K 130 Código de la Anomalía Posible causa Solución anomalía Controlar la instalación Presión del agua de la cale- Presión demasiado alta Controlar la válvula de seguridad facción incorrecta Controlar el vaso de expansión Sensor de ida desconectado del Controlar la posición y el funcionamiento del sensor de...

  • Página 23: Características Y Datos Técnicos

    PEGASUS D K 130 4. Características y datos técnicos 4.1 Dimensiones, conexiones y componentes principales øi 500 Pegasus D 30 K Pegasus D 40 K fig. 25 Legenda Entrada de gas 210 Retorno del acumulador Ida a calefacción 233 Llave de descarga del acumulador Retorno de la calefacción...

  • Página 24: Pérdida De Carga

    PEGASUS D K 130 4.2 Pérdida de carga Pérdida de carga/carga hidrostática bombas H [m H Q [m fig. 26 - Pérdidas de carga cod. 3540G750 - 04/2007 (Rev. 01)

  • Página 25: Tabla De Datos Técnicos

    PEGASUS D K 130 4.3 Tabla de datos técnicos Dato Unidad Valor Valor Modelo Número elementos Capacidad térmica máx. 32.2 42.9 Capacidad térmica mín. 14.9 19.7 Potencia térmica máx. en calefacción 30.2 40.1 Potencia térmica mín. en calefacción 13.5 17.7 Rendimento Pmáx (80-60°C)

  • Página 26: Esquema Eléctrico

    PEGASUS D K 130 4.4 Esquema eléctrico 230V 50Hz 11 12 DBM07 DSP05 fig. 27 - Esquema eléctrico Legenda Bomba de circulación de la calefacción Sonda temperatura agua sanitaria Válvula de gas Termostato de ambiente Electrodo de encendido Electrodo de detección 126 Termostato de humos 130 Bomba de circulación acumulador...

  • Página 27: Certificado De Garantia

    Certificado de garantia Llene por favor la cupón unida FACSIMILE...
  • Página 28 Tel. 91 661 23 04 Tel. 93 729 08 64 Tel. 95 560 03 12 Fax 91 661 09 73 Fax 93 729 12 55 Fax 95 418 17 76 e-mail: norle @ferroli.es e-mail: arna@ferroli.es e-mail: se il l a@ferroli.es...
