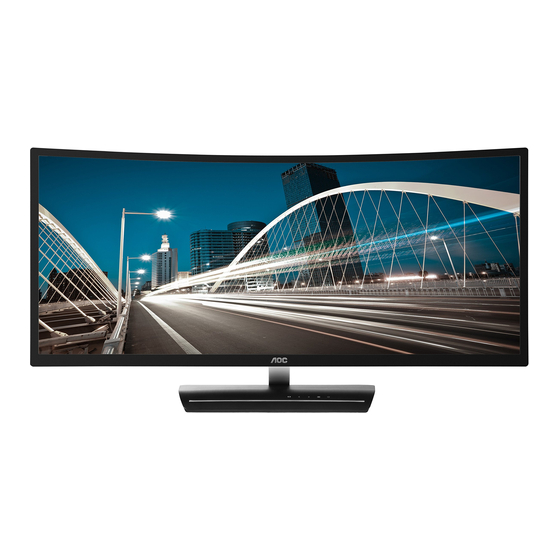

Manual del usuario de monitor LCD
C3583FQ
Retroiluminación de LED
1
www.aoc.com
©2015 AOC. All Rights Reserved.

Publicidad

Tabla de contenido
loading

Resumen de contenidos para AOC C3583FQ

  • Página 1 Manual del usuario de monitor LCD C3583FQ Retroiluminación de LED www.aoc.com ©2015 AOC. All Rights Reserved.
  • Página 2: Tabla De Contenido

    Seguridad ................................... 4 Convenciones nacionales ............................4 Alimentació n ............................... 5 Instalació n ................................6 Limpieza ................................7 Otros ................................... 8 Configuració n ................................9 Contenido de la caja ............................. 9 Ajuste de á ngulo de visualizació n ........................10 Utilizar "MHL (enlace de alta definició...
  • Página 3 Declaració n de garantí a para Oriente Medio y África (MEA, Middle East and Africa) ..........58 AOC International (Europe) B.V.......................... 60 Declaració n de garantí a para Amé rica del Norte y Amé rica del Sur (sin incluir Brasil) ........62 PROGRAMA EASE ............................
  • Página 4: Seguridad

    Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notació n empleadas en este documento. Notas, Avisos y Advertencias A travé s de esta guí a, los bloques de texto podrí an estar acompañ ados de un icono y estar impresos en negritas o en cursivas. Estos bloques son notas, avisos y advertencias, y se usan de la siguiente manera: NOTA: Una NOTA indica informació...
  • Página 5: Alimentació N

    Alimentació n El monitor debe alimentarse solamente con el tipo de fuente de alimentació n indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañ í a elé ctrica local. El monitor está...
  • Página 6: Instalació N

    Instalació n No coloque el monitor sobre un carrito, base, trí pode, soporte o mesa inestable. Si el monitor se cae, podrí a provocar lesiones a las personas y el producto podrí a sufrir dañ os graves. Use só lo el carrito, base, trí pode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto.
  • Página 7: Limpieza

    Limpieza Limpie la caja del televisor con un pañ o. Puede usar un detergente suave para limpiar las manchas, en vez de emplear un detergente fuerte que quemará caja del televisor. Al realizar la limpieza, asegú rese de que no caiga detergente dentro de la unidad. El pañ o de limpieza no debe ser muy á...
  • Página 8: Otros

    Otros Si el producto emite cualquier olor, sonido o humo extrañ o, desconecte el cable de alimentació n INMEDIATAMENTE y pó ngase en contacto con un Centro de Servicios. Asegú rese de que las aperturas de ventilació n no esté n bloqueadas por una mesa o cortina. No someta el monitor LCD a vibraciones intensas o a impactos fuertes mientras funciona.
  • Página 9: Configuració N

    No todos los cables de señ al (DVI de enlace dual, analó gicos, DP, Audio, HDMI, MHL) se proporcionará n para todos los paí ses y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmació n.
  • Página 10: Ajuste De Á Ngulo De Visualizació N

    Ajuste de á ngulo de visualizació n Para visualizar de manera ó ptima, se recomienda mirar a la superficie completa del monitor, y despué s ajustar el á ngulo del monitor de acuerdo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el á ngulo del monitor. Puede ajustar el á...
  • Página 11: Utilizar "Mhl (Enlace De Alta Definició N Mó Vil)

    Utilizar "MHL (enlace de alta definició n mó vil)" "MHL" (enlace de alta definició n mó vil) Esta funció n permite disfrutar de ví deos y fotografí as (importados desde un dispositivo mó vil conectado que admite MHL) en la pantalla del producto. ...
  • Página 12: Có Mo Conectar El Monitor

    Có mo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: DVI-D HDMI/MHL-2 HDMI/MHL-1 DP-2 DP-1 D-SUB Entrada de audio Salida de auricular Alimentaci Para proteger el equipo, apague siempre su PC y el monitor LCD antes de realizar las conexiones. Conecte el cable de alimentació...
  • Página 13: Función Adaptive Sync

    Función Adaptive sync La funció n Adaptive sync está disponible con DisplayPort.. Tarjeta grá fica compatible: A continuació n se muestra la lista recomendada, que tambié n puede comprobar visitando www.AMD.com AMD Radeon R9 295X2 AMD Radeon R9 290X AMD Radeon R9 290 AMD Radeon R9 285 AMD Radeon R7 260X AMD Radeon R7 260...
  • Página 14: Ajuste

    Ajuste Establecer la resolución óptima Windows 10 Para Windows 10: • Haga clic con el botón derecho en INICIO. • Haga clic en “PANEL DE CONTROL”. • Haga clic en “PANTALLA”.
  • Página 15 • Haga clic en el botón “Cambiar la configuración de pantalla”. • Establezca la resolución mediante la SLIDE-BAR (BARRA DESLIZANTE) en la resolució n preestablecida Óptima.
  • Página 16: Windows 8

    Windows 8 Para Windows 8: • Haga clic con el botón secundario y elija Todas las aplicaciones en la parte inferior derecha de la pantalla. • Establezca la opción “Ver por” en “Categoría”. • Haga clic en “Apariencia y personalización”.
  • Página 17 • Haga clic en “PANTALLA”. • Establezca la resolución mediante la SLIDE-BAR (BARRA DESLIZANTE) en la resolució n preestablecida Óptima.
  • Página 18: Windows 7

    Windows 7 Para Windows 7: • Haga clic en INICIO. • Haga clic en “PANEL DE CONTROL”. • Haga clic en “Apariencia”. • Haga clic en “PANTALLA”.
  • Página 19 • Haga clic en el botón “Cambiar la configuración de pantalla”. • Establezca la resolución mediante la SLIDE-BAR (BARRA DESLIZANTE) en la resolució n preestablecida Óptima.
  • Página 20: Botones De Acceso Directo

    Botones de acceso directo Fuente/Automá tico/Salir Modo Juego /< Volumen /> Menú / Entrar Alimentació n Menú / Entrar Presione para mostrar el menú OSD mil o confirmar la selecció n. Alimentació n Presione el botó n Alimentació n para encender o apagar el monitor. Volumen />...
  • Página 21: Osd Setting (Configuració N Osd)

    OSD Setting (Configuració n OSD) Instrucciones bá sicas y sencillas sobre los botones de control. Presione el MENU-button (botó n MENÚ) para activar la ventana OSD. Presione para recorrer las funciones. Cuando la funció n deseada esté resaltada, presione MENU-button (botó...
  • Página 22: Luminance (Luminancia)

    Luminance (Luminancia) MENU (MENÚ) Presione para mostrar el menú . Luminance (Luminancia)) MENU (MENÚ) Presione para seleccionar y el botó n para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir. Contrast 0-100 Contraste desde el registro digital.
  • Página 23: Image Setup (Configur. Imagen)

    Image Setup (Configur. imagen) MENU (MENÚ) Presione para mostrar el menú . Image Setup (Configurar imagen)) MENU Presione el botó n para seleccionar y el botó n (MENÚ) para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir.
  • Página 24: Color Setup (Configuració N De Color)

    Color Setup (Configuració n de color) MENU (MENÚ) Presione para mostrar el menú . Color Setup (Configurar color)) MENU Presione el botó n para seleccionar y el botó n (MENÚ) para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir.
  • Página 25: Picture Boost (Realce De La Imagen)

    Picture Boost (Realce de la imagen) MENU (MENÚ) Presione para mostrar el menú . Presione el botó n para seleccionar ((Picture Boost (Realce de la imagen)) y presione el botó n MENU (MENÚ) para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste.
  • Página 26: Osd Setup (Configurar Osd)

    OSD Setup (Configurar OSD) MENU (MENÚ) Presione para mostrar el menú . MENU (MENÚ) Presione el botó n para seleccionar (OSD Setup (Configurar OSD)) y presione para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir.
  • Página 27: Extra

    Extra MENU (MENÚ) Presione para mostrar el menú . MENU (MENÚ) Presione el botó n para seleccionar (Extra (Adicional)) y el botó n para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir. Auto (Automá...
  • Página 28: Exit (Salir)

    Exit (Salir) MENU (MENÚ) Presione para mostrar el menú . MENU (MENÚ) Presione el botó n para seleccionar (Exit (Salir)) y el botó n para entrar. AUTO Presione para salir.
  • Página 29: Indicador Led

    Indicador LED Estado Color del indicador LED Encendido azul Ahorro de energí a Naranja...
  • Página 30: Controlador

    Controlador Controlador del monitor Windows 10 • Inicia Windows® 10 • Haga clic con el botón derecho en INICIO. • Haga clic en “Panel de control”. • Haga clic en el icono “Pantalla”.
  • Página 31 • Haga clic en el botón “Cambiar la configuración de pantalla” • Haga clic en el botón “Configuración avanzada”.
  • Página 32 • Haga clic en la ficha “Monitor” y, a continuación, en el botó n “Propiedades” • Haga clic en la ficha “Controlador”. • Abra la ventana “Actualizar software de controlador: Monitor PnP genérico” haciendo clic en “Actualizar controlador...” y, a continuación, en el botó n “Buscar software de controlador en el equipo”.
  • Página 33 • Seleccione “Elegir en una lista de controladores de dispositivo en el equipo”. • Haga clic en el botón “Usar disco”. Haga clic en el botón “Examinar” y desplácese al siguiente directorio: X:\Driver\nombre de módulo (donde X es el indicador de la letra de unidad para la unidad de CD-ROM). •...
  • Página 34: Windows 8

    Windows 8 • Inicia Windows® 8 • Haga clic con el botón secundario y elija Todas las aplicaciones en la parte inferior derecha de la pantalla. • Haga clic en el icono “Panel de control”. • Establezca la opción “Ver por” en “Iconos grandes” o “Iconos pequeños”.
  • Página 35 • Haga clic en el icono “Pantalla”. • Haga clic en el botón “Cambiar la configuración de pantalla”. • Haga clic en el botón “Configuración avanzada”.
  • Página 36 • Haga clic en la ficha “Monitor” y, a continuación, en el botón “Propiedades”. • Haga clic en la ficha “Controlador”. • Abra la ventana “Actualizar software de controlador: Monitor PnP genérico” haciendo clic en “Actualizar controlador...” y, a continuación, haga clic en el botón “Buscar software de controlador en el equipo”.
  • Página 37 • Seleccione “Elegir en una lista de controladores de dispositivo en el equipo”. • Haga clic en el botón “Usar disco”. Haga clic en el botón “Examinar” y desplá cese al siguiente directorio: X:\Driver\nombre de módulo (donde X es el indicador de la letra de unidad para la unidad de CD-ROM). •...
  • Página 38: Windows 7

    Windows 7 • Inicia Windows® 7 • Haga clic en el botón “Inicio” y, a continuació n, en “Panel de control”. • Haga clic en el icono “Pantalla”. • Haga clic en el botón “Cambiar la configuración de pantalla”.
  • Página 39 • Haga clic en el botón “Configuración avanzada”. • Haga clic en la ficha “Monitor” y, a continuación, en el botó n “Propiedades” • Haga clic en la ficha “Controlador”.
  • Página 40 • Abra la ventana “Actualizar software de controlador: Monitor PnP genérico” haciendo clic en “Actualizar controlador...” y, a continuación, en el botó n “Buscar software de controlador en el equipo”. • Seleccione “Elegir en una lista de controladores de dispositivo en el equipo”. •...
  • Página 41 • Cierre todas las ventanas abiertas y quite el CD. Reinicie el sistema. El sistema seleccionará automáticamente la tasa máxima de actualización y los perfiles de coincidencia de colores correspondientes.
  • Página 42: I-Menu

    Bienvenido al programa “i-Menu” de AOC. i-Menu hace má s sencillo el ajuste de su monitor a travé s de menú s en pantalla, en lugar del botó n OSD del monitor. Haga clic aquí para configurar el programa. Para finalizar la instalació n, siga las...
  • Página 43: E-Saver

    ¡ Gracias por utilizar el software de administració n de energí a e-Saver de AOC! El software e-Saver de AOC cuenta con funciones de apagado para los monitores, permite que un monitor se apague en el momento indicado sea cual sea el estado en el que se encuentre su PC (On (encendido), Off (apagado), Sleep (suspensió...
  • Página 44: Screen

    Screen+ Bienvenido al programa “” de AOC.Screen+El software Screen+ es una herramienta que permite dividir el escritorio en varios paneles, cada uno de ellos ocupado por una ventana diferente. Só lo es necesario arrastrar una ventana al panel correspondiente para acceder a é l. El software admite varios monitores para facilitar la administració n de tareas. Siga las instrucciones del software de instalació...
  • Página 45: Solucionar Problemas

    Ajuste la resolució n y frecuencia má ximas que el monitor pueda gestionar.  Asegú rese de que los controladores del monitor AOC está n instalados. Ajuste los controles de contraste y brillo. Realice un ajuste automá tico.
  • Página 46 El interruptor de encendido del equipo debe estar en la posició n de encendido (ON). La tarjeta de ví deo del equipo debe estar completamente encajada en el zó calo. Asegú rese de que el cable de ví deo del monitor está correctamente conectado al El monitor está...
  • Página 47: Especificaciones

    Especificaciones Especificaciones generales Nombre del modelo C3583FQ Sistema de control LCD TFT a color Tamañ o visible de la imagen Diagonal de 890 mm Tamañ o de punto 0,32025 (H) mm x 0,32025 (V) mm R, G, B Interfaz analogical & Interfaz digital & HDMI Interfaz &...
  • Página 48 Altitud: Mientras funciona 0~ 5,000m Mientras no funciona 0~ 12.192m Dado que MHL proporciona funció n de carga para telé fonos mó viles y comparte el mismo conector con HDMI, si MHL se establece en el modo Activado, Desactivado o Espera, el puerto MHL proporciona energí a para cargar el dispositivo conectado simultá...
  • Página 49: Modos De Visualizació N Preconfigurados

    Modos de visualizació n preconfigurados Standard (Está ndar) Resolució n Frecuencia horizontal (kHz) Frecuencia vertical (Hz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 51.08 99.769 640x480@120Hz 61.91 119.518 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz...
  • Página 50: Asignaciones De Contactos

    Asignaciones de contactos Cable de señ al de pantalla en color de 15 contactos Nº de Nº de Nombre de la señ al Nombre de la señ al contacto contacto Ví deo rojo Ví deo verde Tierra Ví deo azul S.C.
  • Página 51 Cable de señ al de pantalla en color de 19 contactos Nº de Nº de Nombre de la señ al Nombre de la señ al contacto contacto Datos TMDS 2+ Protecció n reloj TMDS Protecció n Datos 2 TMDS Reloj TMDS Datos TMDS 2 Datos TMDS 1+ Reservado (S.C.
  • Página 52: Conectar Y Listo

    Conectar y listo Funció n DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA segú n la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar informació n adicional sobre sus funciones de visualizació...
  • Página 53: Regulaciones

    Regulaciones Aviso de la Comisió n Federal de Comunicaciones (FCC) Declaració n sobre interferencia de radiofrecuencias para la Clase B, ADVERTENCIA: (PARA MODELOS CERTIFICADOS POR LA FCC) NOTA: Este equipo ha sido probado y se ha determinado que cumple con los lí mites para un dispositivo digital de la Clase B, en conformidad con la Parte 15 de las Regulaciones de la FCC.
  • Página 54: Declaració N De Desecho De Equipos Elé Ctricos Y Electró Nicos (Weee)

    EPA Energy Star ® ® ENERGY STAR es una marca registrada de Estados Unidos. Como socio de ENERGY STAR , AOC International (Europe) ® BV y Envision Peripherals, Inc. han determinado que este producto cumple con las regulaciones de ENERGY STAR para...
  • Página 55: Declaració N De Epeat

    Si no dispone de un centro de reciclaje local, AOC reciclará el material de embalaje por usted, incluido el relleno y la caja de cartó n. La solució n de la pantalla de AOC solo reciclará el embalaje del monitor de AOC. Consulte la direcció...
  • Página 56: Servicio

     Asegú rese de que el monitor LCD se empaqueta en una caja de cartó n adecuada (AOC prefiere la caja de cartó n original para proteger el monitor lo suficientemente bien durante el transporte). ...
  • Página 57 ú nico responsable de cualquier modificació n o alteració n. Todos los monitores LCD de AOC se han fabricado cumpliendo los está ndares de la directiva de pí xeles de Clase 1 ISO 9241-307. Si la garantí a ha expirado, podrá seguir disponiendo de todas las opciones de servicio, pero usted asumirá los costes de dicho servicio, incluidas piezas, mano de obra, transporte (si lo hubiera), así...
  • Página 58: Declaració N De Garantí A Para Oriente Medio Y África (Mea, Middle East And Africa)

    AOC cumpliendo las siguientes condiciones:  Asegú rese de que el monitor LCD se empaqueta en una caja de cartó n adecuada (AOC prefiere la caja de cartó n original para proteger el monitor lo suficientemente bien durante el transporte).
  • Página 59 Esta garantí a limitada no cubre nada del firmware o hardware del producto que usted o un tercero haya modificado o alterado; usted es el ú nico responsable de cualquier modificació n o alteració n. Todos los monitores LCD de AOC se han fabricado cumpliendo los está ndares de la directiva de pí xeles de Clase 1 ISO 9241-307.
  • Página 60: Aoc International (Europe) B.v

    25 de julio de 2013 AOC se esfuerza por fabricar los productos de má xima calidad. Utilizamos algunos de los procesos de fabricació n má s avanzados de la industria y llevamos a cabo un control de calidad riguroso. Sin embargo, los defectos de pí xeles y subpí...
  • Página 61 Tipo de defecto 1 Tipo de defecto 2 Tipo de defecto 3 Tipo de defecto 4 Clase de defectos de Pí xel brillante Pí xel negro Subpí xel brillante Subpí xel negro pí xeles Clase 1 AOC International (Europe) B.V.
  • Página 62: Declaració N De Garantí A Para Amé Rica Del Norte Y Amé Rica Del Sur (Sin Incluir Brasil)

    EPI, el Departamento de Autorizació n de Devolució n de Materiales (RMA) en la lí nea gratuita (888) 662-9888. O bien, puede solicitar un nú mero RMA en lí nea en: www.aoc.com/na-warranty. * Esta garantí a limitada no cubre cualquier pé rdida o dañ o que ocurra como consecuencia de: ...
  • Página 63 Fuera de los Estados Unidos de Amé rica, esta garantí a limitada só lo es vá lida para los productos comprados en Canadá . La informació n contendida en este documento está sujeta a cambiar sin previo aviso. Para má s detalles, visite: EE.UU.: http://us.aoc.com/support/find_service_center ARGENTINA: http://ar.aoc.com/support/find_service_center BOLIVIA: http://bo.aoc.com/support/find_service_center...
  • Página 64: Programa Ease

    CRT y el panel LCD) *AOC necesitará un nú mero de tarjeta de cré dito si desea que se le enví e un nuevo monitor AOC por adelantado a su ubicació n, antes de que la unidad defectuosa llegue al centro de servicio de AOC. Si no desea proporcionar una tarjeta de cré...
  • Página 65: Documento De Tco
