6.3.3 Revisar el salto axial y el giro concéntrico

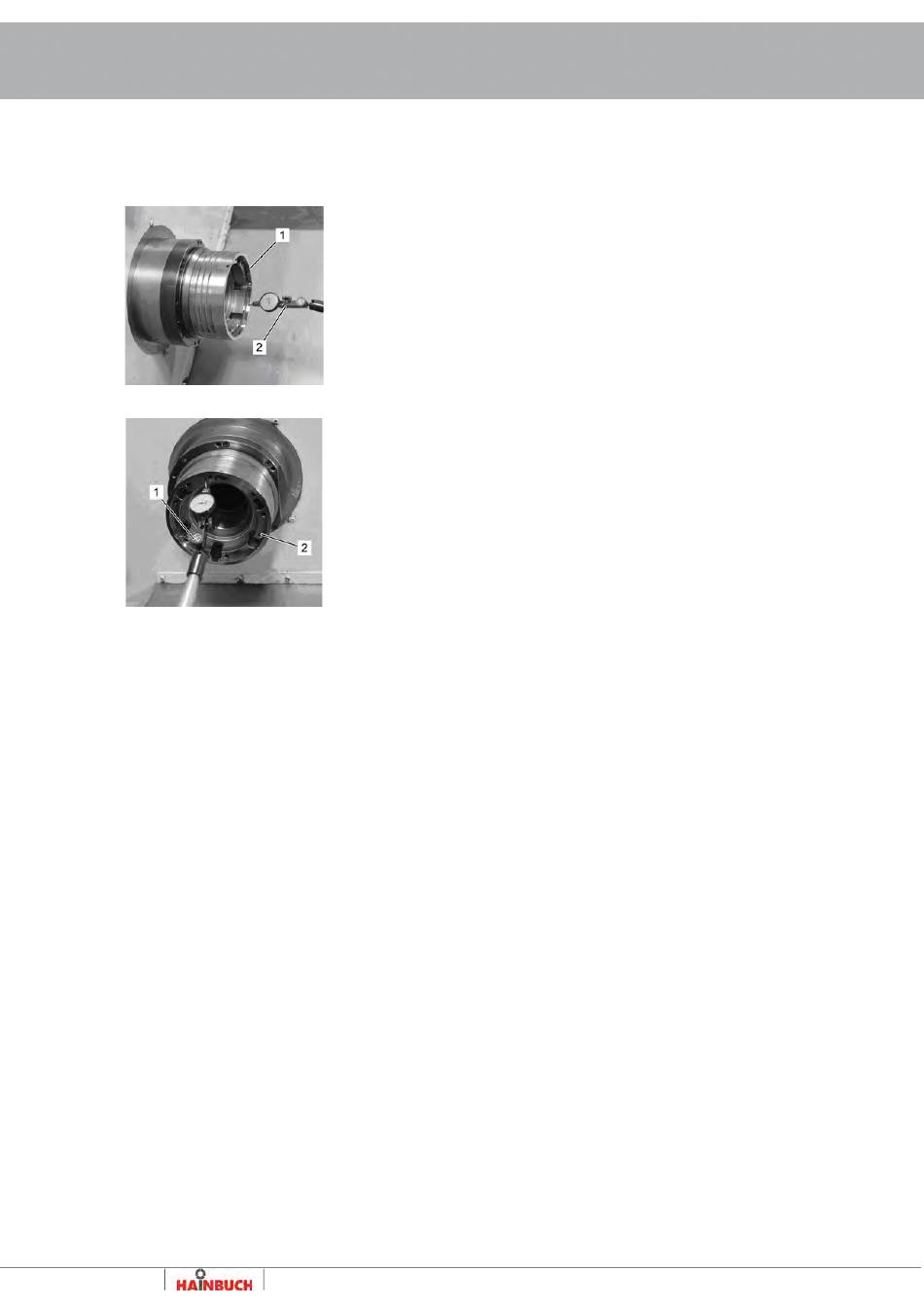

Fig. 37
Fig. 38
72
1. Colocar el pie magnético del reloj de medición en
el lado interior de la máquina.
2. Colocar el reloj de medición para el control de giro
concéntrico en el borde interior de la brida del
husillo y comprobar el giro concéntrico
[≤ 0,005 mm].
3. Colocar el reloj de medición para el salto axial en
el borde exterior de la superficie de apoyo y
comprobar el salto axial [≤ 0,005 mm].
4. Si el giro concéntrico o el salto axial es superior al
valor máximo admisible:
 Desmonte la brida
 Limpie las superficies de apoyo del husillo y de
la brida del husillo
 Monte de nuevo la brida.
 Repita el proceso de alineación.
