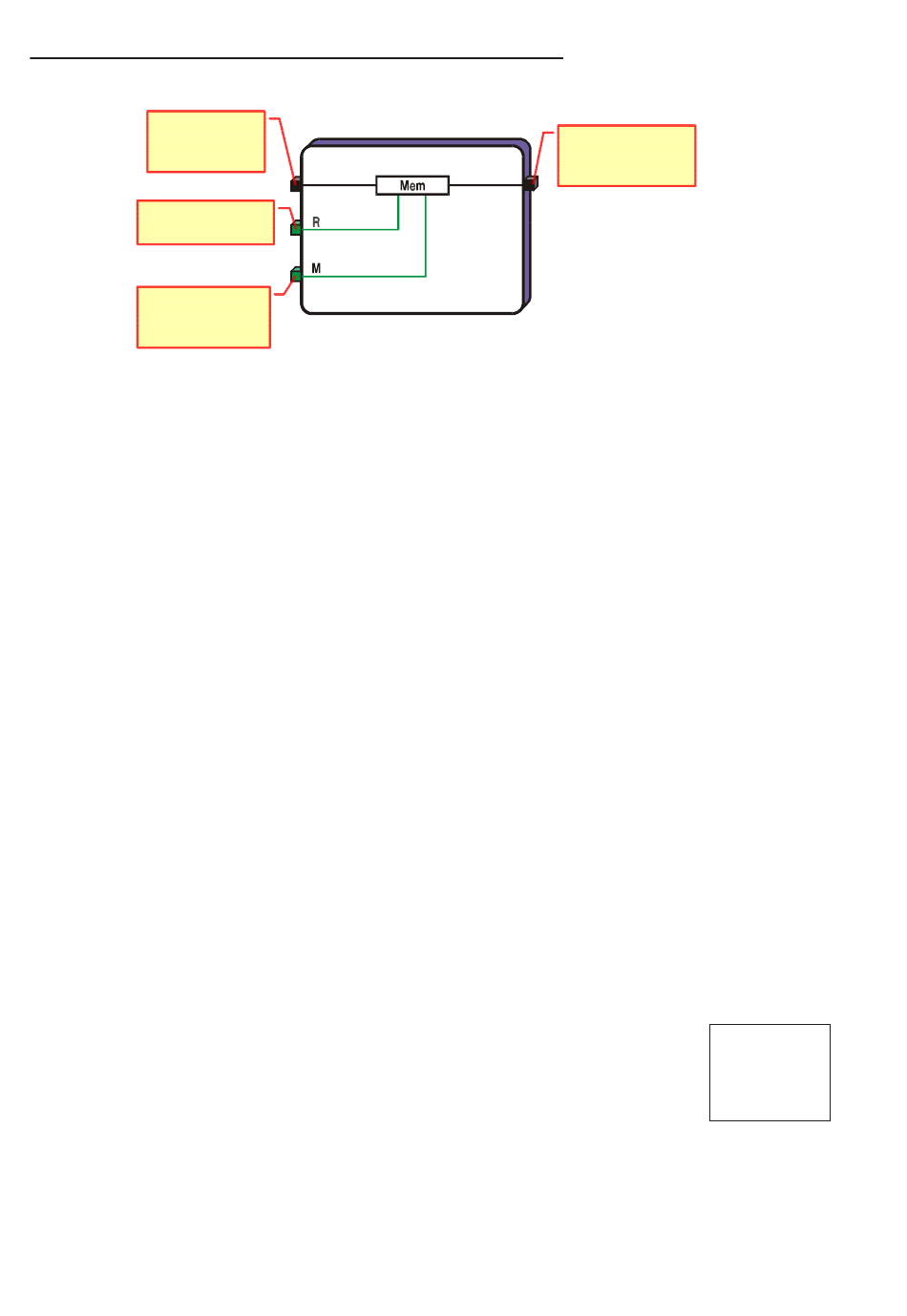

BLOQUE HLD - MEMORIA ANALÓGICA HOLD
Entrada
analógica para
función HOLD
Entrada lógica de
reset de HOLD
Entrada lógica
de acción de
HOLD
Propiedades:
• Permite memorizar el valor instantáneo, mínimo o máximo de la señal
• Borra la memoria cuando se activa la entrada Reset de puesta a cero.
SALIDAS
Y
Memoria.
Entrega el valor analógico del dato memorizado.
ENTRADAS
M
Activar memoria.
Entrada del enlace de la señal digital que cuando tiene un «1» lógico
activa la memorización.
RST
Borrar memoria.
Entrada del enlace de la señal digital que cuando tien un «1» lógico pone
a cero el dato memorizado.
X
Entrada a memorizar.
Entrada del enlace de la señal analógica a la que se aplicará la función
de memorización.
PARAMETROS
DEC
Número de decimales.
Selecciona los decimales de la entrada analógica a memo-
rizar.
NOTA: La asignación de decimales debe ser la misma para
todos los bloques que intervengan en un mismo lazo.
38
presente en su entrada cuando se activa la entrada lógica de Hold.
Salida analógica
de HOLD
(valor congelado)
0 decimales
1 decimal
2 decimales
3 decimales
