Dimensiones; Anclaje Del Aparato - Aparici SIE Serie Manual Del Usuario

Ver 3.0
MODELO
TOMAS DE AGUA
DIÁMETRO
A
B
C
D
VERTICAL /
HORIZONTAL
D - UNIVERSAL
POSICIÓN
VERTICAL
E
F
1.- EMPLAZAMIENTO DEL APARATO.
Para minimizar las pérdidas de agua caliente, es conveniente emplazar el termo lo más cerca posible de
los puntos de utilización y, a ser posible, al abrigo de la intemperie.
El emplazamiento será elegido de forma que los conductos de entrada y salida puedan ser conectados
fácilmente con el menor número de codos posible, permitiendo, al mismo tiempo, la sustitución de la resistencia.

2.- ANCLAJE DEL APARATO

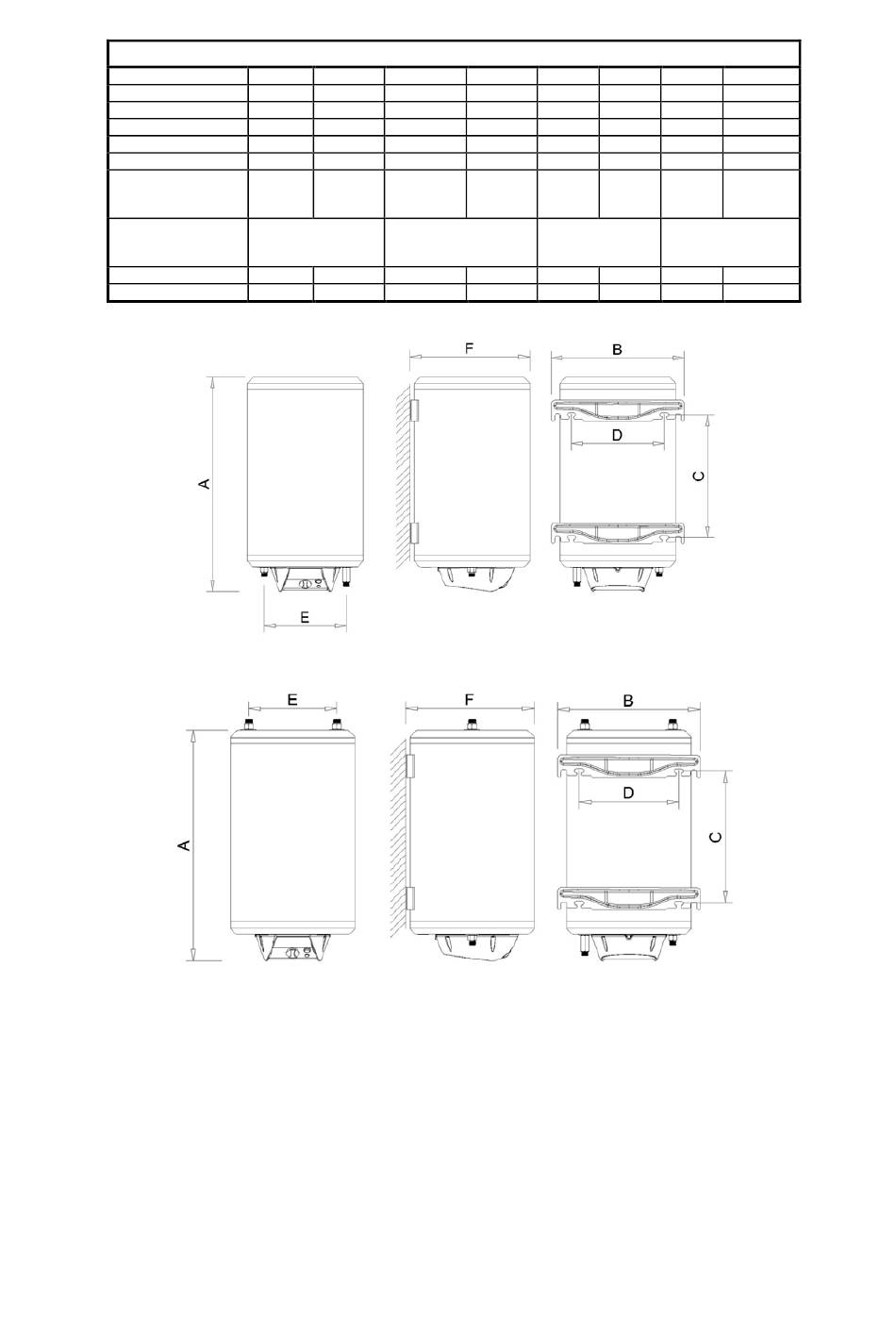

Por su diseño, los termos eléctricos APARICI de estas series están previstos para ser instalados en tres
posiciones, según se observa en las figuras 2.1, 2.2 y 2.3.

DIMENSIONES

SIE30 SIE50 SIE75
G1/2' G1/2' G1/2'
Ø380 Ø380 Ø450
535 735 805
380 380 470
210 420 450
265 265 355
210 - 350
270 270 340
395 395 465
fig.-1-1 – Modelo APARICI SIE
fig.-1-2 – Modelo APARICI SIS
SIE100 SIS30
G1/2' G1/2'
Ø450 Ø380
950 567
470 380
610 210
355 265
210 - 440 210 - 350
340 270
465 395
2
SIS50 SIS75 SIS100
G1/2' G1/2' G1/2'
Ø380 Ø450 Ø450
767 834 979
380 470 470
420 450 610
265 355 355
210 - 440
270 340 340
395 465 465
