Emerson dixell XR10CX Manual De Instrucciones

Termostato digital con acción de calor y de frío
INDICE
1. ADVERTENCIAS _______________________________________________________ 1
2. DESCRIPCION GENERAL ________________________________________________ 1
3. REGULACIÓN __________________________________________________________ 1
4. PANEL FRONTAL _______________________________________________________ 1
5. FUNCIÓN MEMORIZACIÓN TEMPERATURA Y DURACIÓN_____________________ 1
6. EL MENU DE FUNCIONES _______________________________________________ 2
7. LISTA DE PARAMETROS ________________________________________________ 2
8. ENTRADA DIGITAL (HABILITADA CON P3P = N) _____________________________ 3
9. LINEA SERIAL TTL - PARA SISTEMAS DE MONITORIZACIÓN __________________ 3
10. SALIDA REP – OPCIONAL________________________________________________ 3
11. INSTALACION Y MONTAJE_______________________________________________ 3
12. CONEXIONES ELECTRICAS ______________________________________________ 3
13. UTILIZACIÓN DE LA PROGRAMACIÓN "HOT KEY" ___________________________ 3
14. SEÑALES DE ALARMA __________________________________________________ 3
15. DATOS TECNICOS _____________________________________________________ 3
16. CONEXIONES _________________________________________________________ 4
17. VALORES POR DEFECTO ________________________________________________ 4
1. ADVERTENCIAS
1.1 POR FAVOR LEA LAS INSTRUCCIONES ANTES DE USAR ESTE MANUAL
 Este manual es parte del producto y debe ser mantenido cerca del instrumento para fácil y
rápida referencia.
El instrumento no debe ser usado para propósitos diferentes de aquellos descritos a

continuación. No debe ser usado como un dispositivo de seguridad.
Verifique los límites de la aplicación antes de proceder.

 Dixell Srl se reserva el derecho a variar la composición de sus propios productos, sin
necesidad de comunicarlo al cliente, garantizando de todas formas su idéntica e invariada
función.
1.2 PRECAUCIONES DE SEGURIDAD
Verifique que el voltaje de alimentación sea el correcto antes de conectar el instrumento.

 No lo exponga a agua o humedad: use el instrumento solamente dentro de los límites de
operación, evitando cambios súbitos de temperatura con alta humedad atmosférica para
prevenir la formación de condensación.
 Precaución: desconecte todas las conexiones eléctricas antes de realizar cualquier tipo de
mantenimiento.
 El instrumento jamás debe ser abierto.
En caso de fallo u operación defectuosa envíe el instrumento de vuelta al distribuidor junto

con una descripción detallada del fallo.
 Considere la corriente máxima que puede ser aplicada a cada (ver Datos Técnicos).
 Poner la sonda de modo que no sea alcanzable por el utilizador final.
 Asegúrese que los cables para los sensores, cargas y la alimentación estén separadas y
suficientemente alejados entre sí, sin cruzarse ni entrelazarse.
 En caso de aplicaciones en ambientes industriales, el uso de filtros (nuestro mod. FT1) en
paralelo con cargas inductivas puede resultar útil.
2. DESCRIPCION GENERAL
El modelo XR10CX, formato 32x74 mm, es un termostato apto para aplicaciones en sectores de
refrigeración o de calefacción. Está provisto de una salida de relé. El termostato dispone de dos
entradas para sondas NTC o PTC, una para el control termostático, y la segunda, opcional,
montada en el conector para HOT KEY, para la gestión de alarma de temperatura del
condensador o para la visualización de una temperatura.
La salida HOT KEY permite conectar la unidad, por medio del módulo externo XJ485-CX, a una
red compatible ModBUS-RTU tal como las unidades de monitoreo Dixell de la familia X-WEB y
permite programar el controlador a través del teclado de programación "Hot Key ".
En alternativa a la salida serial, el termostato puede disponer de una salida opcional para el
visualizador remoto X-REP a través la puerta HOT KEY.
3. REGULACION
3.1 TIPO DE ACCION
A través del parámetro CH el usuario puede escoger un tipo de acción: calor o frío.
· CH = CL: refrigeración.
· CH = Ht: calefacción.
3.2 CH = CL: FRIO
El valor de Hy se situa por encima del punto de intervención. Si la temperatura aumenta y
alcanza el valor del punto de intervención más el diferencial el compresor arranca para detenerse
cuando la temperatura alcanza nuevamente del valor correspondiente al punto de intervención.
Ver gráfico.
1594020010 XR10CX SP m&M r1.1 22.06.2012.doc
XR10CX
Temper.
SET
Compr.
ON
3.3 CH = HT: CALOR
El valor de Hy se situa por debajo del punto de intervención. Si la temperatura decrece y alcanza
el valor del punto de intervención menos el diferencial, la salida de carga se activa, para
detenerse cuando la temperatura alcanza nuevamente del valor correspondiente al punto de
intervención.

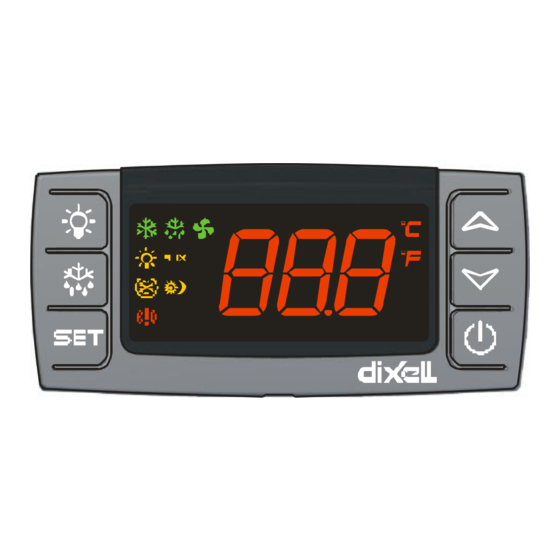

4. PANEL FRONTAL
: Para visualizar o modificar el set point; en el modo de programación nos selecciona o
confirma un valor.
(SBR) Deshabilitado.
(SU): Para visualizar los datos de una posible alarma de temperatura. En modo de
programación permite recorrer los códigos de parámetros o aumentar el valor de la
variable desplegada.
(GIÙ) Para visualizar los datos de una posible alarma de temperatura. En modo de
programación permite recorrer los códigos de parámetros o disminuir el valor de la
variable desplegada.
Enciende y apaga el aparato, si el parámetro onF = oFF.
Deshabilitado.
COMBINACIONES DE TECLAS
+ Bloquea y desbloquea el teclado.
+ Entra en el modo de programación.
+ Sale del modo de programación.
4.1 LEDS
El significado de los leds queda reflejado en la siguiente lista
LED MODO
Encendido Compresores funcionando.
Parpadeando Habilitado tiempo anticiclos cortos de compresor.
Encendido Señal de ALARMA.
Encendido Ahorro de Energía funcionando.
°C Encendido Unidad de medida.
°C Parpadeando - Modo de programación.
5. FUNCIÓN MEMORIZACIÓN TEMPERATURA MAX Y MIN
5.1 COMO VER LATEMPERATURA MINIMA
1. Presione y suelte la tecla
n
2. Se visualiza el mensaje "Lo" seguido del valor mínimo de temperatura almacenado.
3. Presionando la misma tecla o esperando 5s se restaura la visualización normal.
5.2 COMO VER LA TEMPERATURA MAXIMA
1.
Presione y suelte la tecla
2. Se visualiza el mensaje "Hi" seguido del valor máximo de temperatura almacenado.
3. Presionando la misma tecla o esperando 5s se restaura la visualización normal.
XR10CX
Time
.
FUNCION
.
o .
