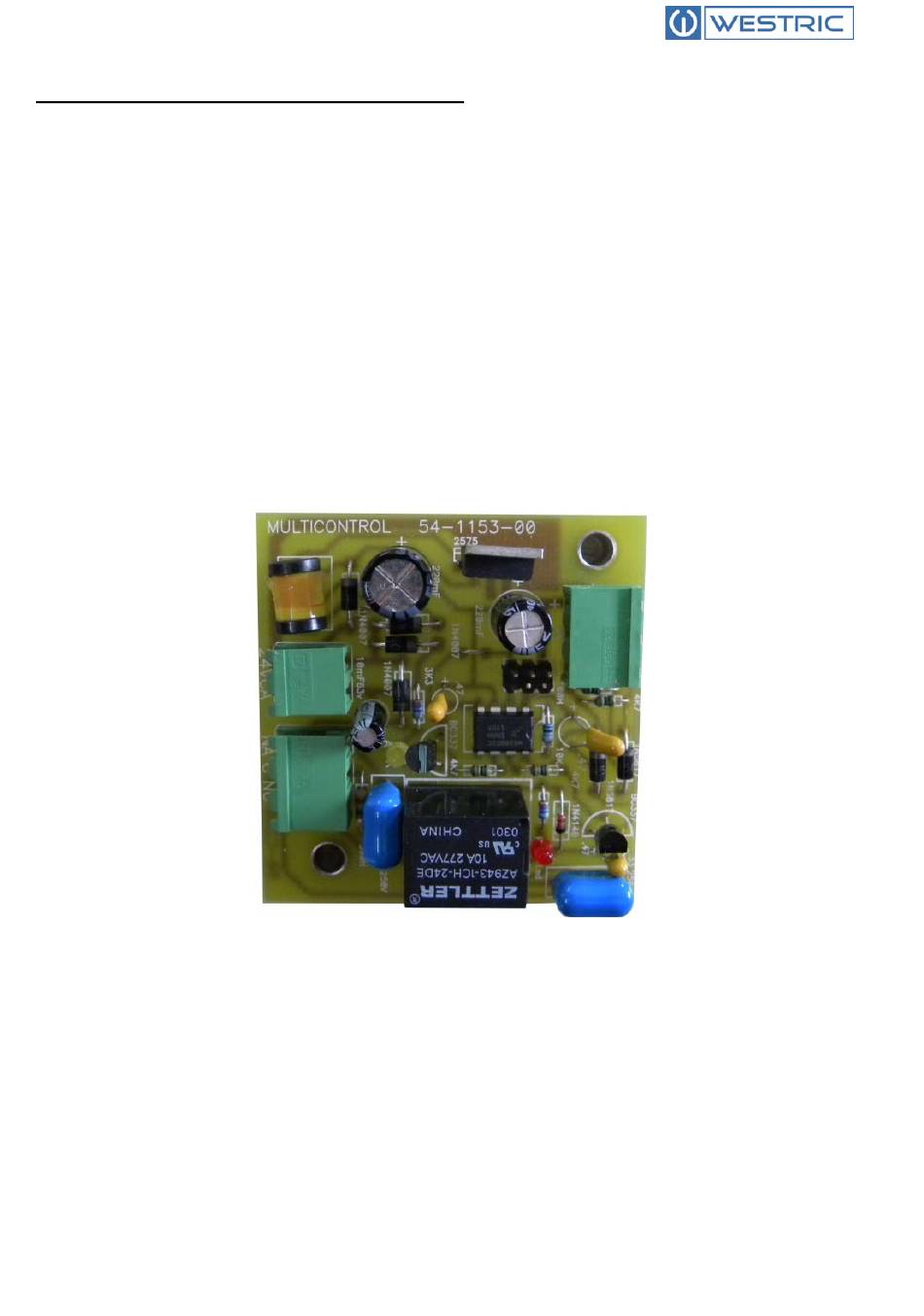

Termostato de seguridad de anticongelamiento

El controlador PLC posee un sistema mediante una sonda de temperatura ubicada en la salida de agua dentro de cada
intercambiador de placas, para detectar baja temperatura (3 °C) y detener los compresores por estar acercándose a la
temperatura de congelamiento, si este sistema llegase a tener algún inconveniente, cuenta con una protección
redundante; esta protección es un termostato por circuito, totalmente ajeno al PLC, también tiene una zonda ubicada en
la salida de agua dentro del intercambiador de placas.
El termostato tiene un setpoint de 2 °C que no se puede modificar.
Indica la temperatura que está censando mediante el parpadeo de un Led amarillo, el parpadeo es de medio segundo
prendido por medio segundo apagado aproximadamente, en algún momento se apaga durante tres segundos, eso indica
que comienza la cuenta; en el momento que comienza a parpadear hay que contar los pulsos, eso indica que
temperatura está leyendo.
Cuando se acciona el relé se enciende un Led rojo.
Un contacto del termostato acciona un relé doble inversor; un contacto inversor del relé se utiliza para enclavarlo,
mientras el otro para desconectar las contactoras de los compresores de ese circuito.
