Esquemas Frigoríficos - Lennox AIRCOOLAIR ASC Serie Manual De Instalación, Funcionamiento Y Mantenimiento

1.- CARACTERÍSTICAS GENERALES

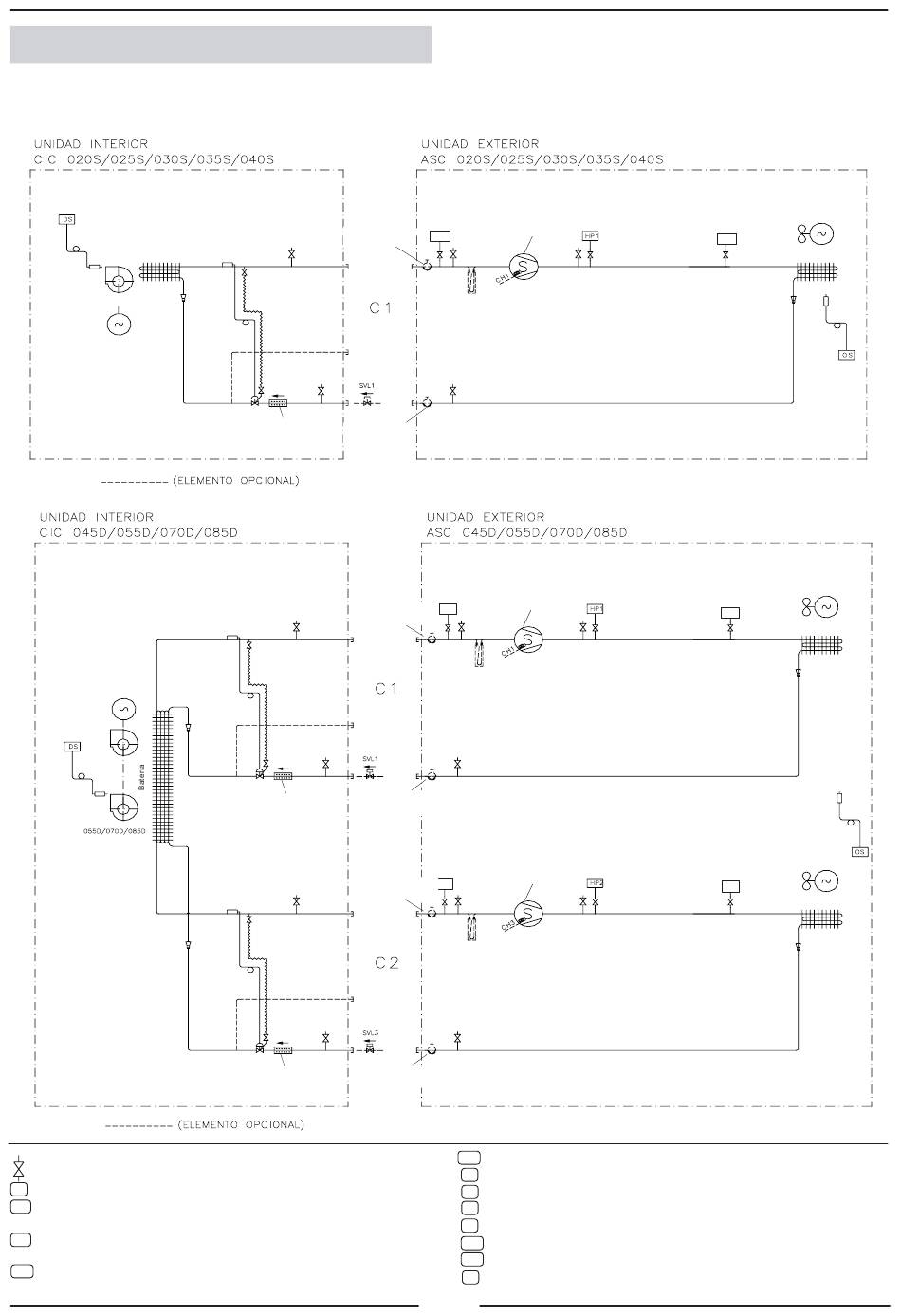

1.5.- ESQUEMAS FRIGORÍFICOS
UNIDAD INTERIOR
CIC 020S/025S/030S/035S/040S
DS
Ventilador
Batería
Válvula de expansión
(ELEMENTO OPCIONAL)
UNIDAD INTERIOR
CIC 045D/055D/070D/085D
Ventilador
DS
Válvula de expansión
055D/070D/085D
Válvula de expansión
(ELEMENTO OPCIONAL)
Toma de presión con válvula de obús. ( La de 5/16" a utilizar por el instalador).
Sonda de impulsión.
DS
Válvula solenoide líquido. (Opcional larga distancia).
SVL1
A conectar por el instalador en la unidad interior.
Válvula solenoide líquido. (Opcional larga distancia).
SVL3
A conectar por el instalador en la unidad interior.
Transductor de presión de baja, circuito 1.
LPT1
UNIDAD EXTERIOR
ASC 020S/025S/030S/035S/040S
Opcional válvula
de servicio
C1
SVL1
Filtro secador
Opcional válvula
de servicio
UNIDAD EXTERIOR
ASC 045D/055D/070D/085D
Opcional válvula de
servicio
C1
SVL1
Opcional válvula de
Filtro secador
servicio
Opcional válvula de
servicio
C2
SVL3
Filtro secador
Opcional válvula de
servicio
Compresor scroll
LPT1 LP1 HP1
Acumulador de aspiración
(Opcional larga distancia)
Compresor scroll
LPT1 LP1 HP1
Acumulador de aspiración
(Opcional larga distancia)
Compresor scroll
LP2
LPT2 HP2
Transductor de presión de baja, circuito 2.
LPT2
Presostato de alta, circuito 1.
HP1
Presostato de alta, circuito 2.
HP2
Resistencia de carter. (Opcional kit baja temperatura exterior).
CH1
Resistencia de carter. (Opcional kit baja temperatura exterior).
CH3
Transductor de presión de alta, circuito 1.
HPT1
Transductor de presión de alta, circuito 2.
HPT2
Sonda temperatura exterior.
OS
6
UNIDADES SÓLO FRÍO
HPT1
PT1
PT1
HPT1
PT2
HPT2
Acumulador de aspiración
(Opcional larga distancia)
Motoventilador
Batería
Motoventilador
Batería
OS
Motoventilador
Batería
