ÍNDICE
Pag.
Contenido
2
3
Desembalaje y predisposición
4
5
7
14
23
24
24
Causa y solución de los problemas
25
Funciones canales

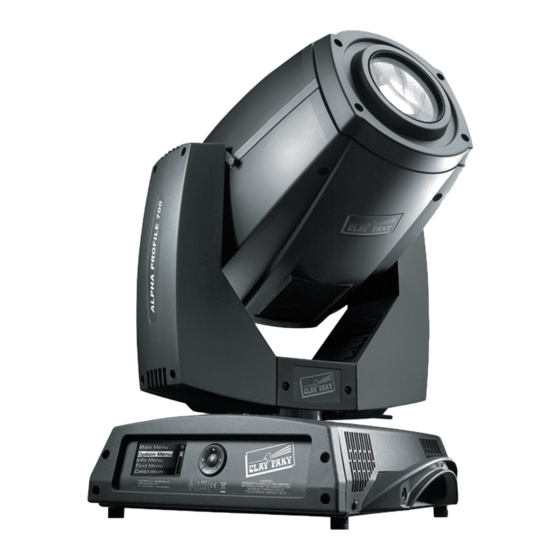

ALPHA PROFILE 700
ALPHA PROFILE 700
MANUAL DE INSTRUCCIONES
Enhorabuena por haber elegido un producto Clay Paky!
Le agradecemos por la preferencia y le informamos que también
este producto, como todos los demás de la rica gama Clay Paky,
ha sido proyectado y realizado eligiendo la calidad, para
garantizarle siempre la excelencia de las prestaciones y
responder mejor a sus expectativas y exigencias.
Lea atentamente todas las partes del presente manual de
instrucciones y consérvelo cuidadosamente para futuras
consultas. El conocimiento de las informaciones y el respeto de
las prescripciones contenidas en esta publicación son esenciales
para garantizar la integridad y la seguridad de las operaciones de
instalación, uso y mantenimiento del aparato.
CLAY PAKY S.p.A declina toda responsabilidad por daños al
aparato u otras cosas o personas, que derivan de su instalación,
uso y mantenimiento efectuados no conformes a lo indicado en
el presente manual de instrucciones, que deberá siempre
acompañar al aparato.
CLAY PAKY S.p.A. se reserva la facultad de modificar, en
cualquier momento y sin previo aviso, las características
mencionadas en el presente manual de instrucciones.
1
1
C61365
ST
"
"
C61366
Publicidad
Manuales relacionados para Clay Paky ALPHA PROFILE 700
Resumen de contenidos para Clay Paky ALPHA PROFILE 700
-
Página 1: Tabla De Contenido
Le agradecemos por la preferencia y le informamos que también Pag. Contenido este producto, como todos los demás de la rica gama Clay Paky, ha sido proyectado y realizado eligiendo la calidad, para Informaciones de seguridad garantizarle siempre la excelencia de las prestaciones y Desembalaje y predisposición... -
Página 2: Informaciones De Seguridad
LiFePO4 Los productos a los cuales se refiere este manual cumplen las Directivas pertinentes de la Comunidad Europea: • Baja Tensión 2006/95/CE • Compatibilidad Electromagnética 2004/108/CE “ ” ALPHA PROFILE 700 &... - Página 3 (instalada en el proyector) Contenido del embalaje - Fig. 1 UNLOCKED LOCKED LOCKED UNLOCKED Bloqueo y desbloqueo movimiento PAN (cada 90°) - Fig. 2 Bloqueo y desbloqueo movimiento TILT (cada 45°) - Fig. 3 “ ” ALPHA PROFILE 700 &...
-
Página 4: Instalación Y Puesta En Funcionamiento
Esta debe fijarse a la estructura de soporte del proyector y engancharse en el punto de fijación presente en el centro de la base. Conexión y desconexión del cable de alimentación - Fig. 5 “ ” ALPHA PROFILE 700 &... -
Página 5: Panel De Control
Durante el estado de programación del menú, cuando transcurre un tiempo de espera (unos 30 segundos) sin que se presione ninguna tecla, la visualización vuelve automáticamente al estado de reposo. Nótese que al comprobar esta condición, un eventual valor modificado pero aún no confirmado con la tecla se anulará. ➔ Sigue “ ” ALPHA PROFILE 700 &... - Página 6 Para activar momentáneamente la pantalla y acceder luego a las programaciones es suficiente presionar . Una vez efectuadas las operaciones deseadas, la pantalla se apagará de nuevo después de un tiempo de espera de 30 segundos. “ ” ALPHA PROFILE 700 &...
-
Página 7: Menú Principal
Setting Preset User Preset 1 User Preset 2 User Preset 3 Manual Access code Lamp Test Pan / Tilt Advanced Control 1234 Colour Reset Upload Firmware Beam Channel Setup Model Gobo Calibration ➔ Sigue “ ” ALPHA PROFILE 700 &... - Página 8 - en la pantalla aparece la dirección Universe corriente. 2) Con las teclas UP , DOWN , RIGHT programar la dirección Universe. 3) Presionar para confirmar la selección o LEFT para mantener la programación corriente. “ ” ALPHA PROFILE 700 &...
- Página 9 - en la pantalla aparece la programación corriente (On u Off). 2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) la optimización del cambio de color. 3) Presionar para confirmar la selección o LEFT para mantener la programación corriente. ➔ Sigue “ ” ALPHA PROFILE 700 &...
- Página 10 Preset 1 Preset 1 - Default preset (*) - User preset 1 Save To - User preset 2 Preset 1 - User Preset 3 3) Presionar en la pantalla aparece "Load preset X" “ ” ALPHA PROFILE 700 &...
- Página 11 (Are you sure?). 3) Seleccionar YES para configurar el contador parcial o NO para mantener la programación corriente y subir al nivel superior del menú. ➔ Sigue “ ” ALPHA PROFILE 700 &...
- Página 12 LEFT para mante- ner la programación corriente y volver al nivel superior. RESET Permite efectuar el ajuste del proyector. Reset 1) Presionar , en la pantalla aparece un mensaje de confirmación (Are you sure?) “ ” ALPHA PROFILE 700 &...
- Página 13 , en la pantalla aparece un mensaje de confirmación (Reset calibration to factory default?). 2) Seleccionar YES para confirmar los valores de defecto o NO para mantener la programación corriente y volver al nivel superior. “ ” ALPHA PROFILE 700 &...
-
Página 14: Mantenimiento
MANTENIMIENTO 1/4 Turn 1/4 Turn Bloqueo y desbloqueo movimientos Pan y Tilt - Consultar las instrucciones en el parágrafo DESEMBALAJE Y PREPARACIÓN. Apertura tapas efectos - Fig. 10. Cierre tapas efectos - Fig. 11. “ ” ALPHA PROFILE 700 &... - Página 15 (A) dirigido hacia la ranura del reflector elíptico. Upper Side Lower Side Centrado lámpara - Fig. 14 Para centrar la lámpara trabajar en los tres tornillos de regulación como se indica en la figura. ➔ Sigue “ ” ALPHA PROFILE 700 &...
- Página 16 085531/001 Sustitución gobos giratorios (Ø 25.7 mm - imagen máx 19 mm - espesor 1.1 mm) - Fig. 16 ATENCIÓN: Antes de utilizar gobos personalizados contactar a Clay Paky. GOBOS DE VIDRIO DICROICOS TIPO 1 GOBOS DE VIDRIO DICROICOS TIPO 2...
- Página 17 • Limpieza general de las partes internas. • Restablecimiento de la lubrificación de todas las partes sujetas a roces mediante el uso de lubricantes suministrados por Clay Paky. • Control visual general de componentes internos, cableado, partes mecánicas etc..
- Página 18 Lower Side Lower Side Extracción módulos efectos: operaciones preliminares - Fig. 19 “ ” ALPHA PROFILE 700 &...
- Página 19 IMPORTANTE: Agarrar los módulos por medio de la estructura de soporte y no por elementos que puedan dañarse. Introducción módulos efectos: repetir en orden inverso las operaciones indicadas en las figuras 20, 21 y 22. ➔ Sigue “ ” ALPHA PROFILE 700 &...
- Página 20 IMPORTANTE: Agarrar los módulos por medio de la estructura de soporte y no por elementos que puedan dañarse. Introducción módulos efectos: repetir en orden inverso las operaciones indicadas en las figuras 20, 21 y 22. “ ” ALPHA PROFILE 700 &...
- Página 21 IMPORTANTE: Agarrar los módulos por medio de la estructura de soporte y no por elementos que puedan dañarse. Introducción módulos efectos: repetir en orden inverso las operaciones indicadas en las figuras 20, 21 y 22. ➔ Sigue “ ” ALPHA PROFILE 700 &...
- Página 22 Eliminación de la batería - Fig. 23 Este producto contiene una batería recargable plomo-ácido o de litio tetrafosfato Hierro. Para proteger el ambiente se ruega eliminar la batería conforme a la normativa vigente. LiFePO4 “ ” ALPHA PROFILE 700 &...
-
Página 23: Accesorios Opcionales
ACCESORIOS OPCIONALES C61188 - HEAVY FROST FILTER KIT “ ” ALPHA PROFILE 700 &... -
Página 24: Datos Técnicos
Sustituir cables. Direccionamiento erróneo. Verificar direcciones (ver instrucciones). Defectos en los circuitos electrónicos. Contactar técnico autorizado. Rotura lentes o reflector. Contactar técnico autorizado. Depósito de polvos o grasa. Proceder a la limpieza (ver instrucciones). “ ” ALPHA PROFILE 700 &... - Página 25 TILT TILT TILT FINE TILT FINE FUNCTION FUNCTION RESET RESET LAMP CONTROL (with Option "Lamp DMX" ON) LAMP CONTROL (with Option "Lamp DMX" ON) PAN-TILT TIME COLOUR TIME BEAM TIME GOBO TIME ➔ Sigue “ ” ALPHA PROFILE 700 &...
- Página 26 Random Macro Color 26.2 LIGHT GREEN + LAVENDER (only for Macro effects) 23.7 LIGHT GREEN 20.5 GREEN + LIGHT GREEN 17.5 GREEN Unused Range 14.2 CTO + GREEN 11.7 RED + CTO WHITE + RED WHITE “ ” ALPHA PROFILE 700 &...
- Página 27 FAST PULSATION, FAST CLOSING 83.2 SLOW PULSATION, FAST CLOSING FAST PULSATION, FAST OPENING SLOW PULSATION, FAST OPENING 67.5 FAST PULSATION 51.7 SLOW PULSATION 128 - 131 50.0 - 51.2 MAXIMUM APERTURE 50.0 MINIMUM APERTURE ➔ Sigue “ ” ALPHA PROFILE 700 &...
- Página 28 BLADE IN 50.0 50.0 BLADE OUT BLADE OUT • BLADE RG 2 - channel: 21 • BLADE UP 2 - channel: 17 EFFECT BLADE IN EFFECT BLADE IN 50.0 50.0 BLADE OUT BLADE OUT “ ” ALPHA PROFILE 700 &...
- Página 29 1 - Blades 100 METRES 2 - Rotating Gobo 3 - Iris 50.0 10.0 10 METRES 9 METRES 8 METRES 7 METRES 6 METRES 5 METRES 4 METRES 3 METRES 0.0-2.5 AUTOFOCUS OFF ➔ Sigue “ ” ALPHA PROFILE 700 &...
- Página 30 28-39 11,0-15,0 MACRO 2 16-27 6,2-10,5 MACRO 1 12-15 4,7-6,0 STAND BY BLACK 8-11 3,2-4,2 STAND BY 0,0-3,0 MACRO OFF Operation with option InvertPan (Tilt conventionally represented at 14% and option Invert Tilt Off) “ ” ALPHA PROFILE 700 &...
- Página 31 • LAMP CONTROL (only with option LAMP DMX On) - channel: 37 (Pan conventionally represented at 0% and option Invert Pan Off) IMPORTANT: Alpha Profile 700 is not provided with hot restrike igniter EFFECT LAMP ON (FULL POWER) Lamp ignition after 5 s in full power levels.
- Página 32 Rotating Gobo change - Framing - Framing rotation TIME TABLE Seconds Seconds Seconds Seconds Seconds Seconds Full 10.2 10.4 10.6 Follow cue Data CLAY PAKY - Via Pastrengo, 3/b - 24068 Seriate (BG) Italy - Tel. +39-035-654311 - Fax +39-035-301876 - www.claypaky.it S.p.A.
