Resumen de contenidos para Lenovo ThinkCentre 8289

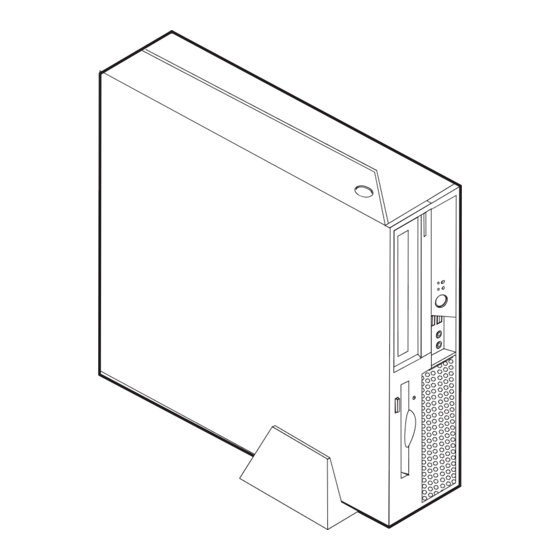

- Página 1 Guía del usuario Tipos 8289, 8298, 8328 Tipos 8341, 8344, 8382...
- Página 3 Guía del usuario Tipos 8289, 8298, 8328 Tipos 8341, 8344, 8382...
- Página 4 Primera edición (noviembre de 2005) ™ Esta publicación es la traducción del original inglés ThinkCentre User Guide: Types 8289, 8298, 8328; Types 8341, 8344, 8382 (41D4448). © Copyright Lenovo 2005. Portions © Copyright International Business Machines Corporation 2005. Reservados todos los derechos.
-
Página 5: Tabla De Contenido
Sustitución de la batería . . 23 Índice ....47 Borrado de una contraseña perdida u olvidada (borrado de CMOS) . 24 © Lenovo 2005. Portions © IBM Corp. 2005. - Página 6 Guía del usuario...
-
Página 7: Información Importante De Seguridad
™ de la Declaración de garantía limitada de Lenovo La seguridad del usuario es importante. Nuestros productos se desarrollan teniendo en cuenta la seguridad y la eficacia. Sin embargo, los PC son dispositivos electrónicos. -
Página 8: Directrices Generales De Seguridad
El producto no funciona con normalidad al seguir las instrucciones de operación. Nota: Si nota estas condiciones con un producto (como un alargador) que no esté fabricado por o para Lenovo, deje de utilizar ese producto hasta que contacte con el fabricante para obtener más instrucciones, o bien hasta que consiga el recambio adecuado. -
Página 9: Cables Y Adaptadores De Alimentación
Peligro Piezas móviles peligrosas. No toque estas piezas y manténgase alejado de ellas. Atención Antes de sustituir alguna CRU, apague el sistema y espere entre tres y cinco minutos para que el sistema se enfríe antes de abrir la cubierta. Cables y adaptadores de alimentación Utilice sólo los cables y adaptadores de alimentación proporcionados por el fabricante del producto. -
Página 10: Alargadores Y Dispositivos Relacionados
Conecte y desconecte el equipo con precaución de la toma de alimentación eléctrica. Baterías Todos los PC fabricados por Lenovo contienen una batería no recargable de tipo botón, que proporciona alimentación al reloj del sistema. Además, muchos equipos móviles como los PC portátiles ThinkPad, utilizan un paquete de baterías recargables para proporcionar alimentación en modalidad autónoma. -
Página 11: Calentamiento Y Ventilación Del Producto
Las baterías pierden sus propiedades si no se utilizan durante periodos prolongados de tiempo. Con algunas baterías recargables (especialmente las baterías de iones de litio), si no se utilizan y se dejan en estado de descarga, aumenta el riesgo de cortocircuito de la batería, lo que puede acortar su vida y suponer un riesgo para la seguridad. -
Página 12: Seguridad De La Unidad De Cd Y Dvd
Seguridad de la unidad de CD y DVD Las unidades de CD y DVD giran los discos a alta velocidad. Si un CD o DVD tiene una grieta u otro daño físico, es posible que se rompa o incluso se haga añicos cuando esté... -
Página 13: Aviso Para La Batería De Litio
Aviso para la batería de litio Precaución Existe riesgo de explosión si la batería no se cambia correctamente. Al cambiar la batería, utilice únicamente la batería con Número de pieza 33F8354, o un tipo de batería equivalente recomendada por el fabricante. La batería contiene litio y puede explotar si no se utiliza, se maneja o se desecha de forma correcta. -
Página 14: Información Sobre La Fuente De Alimentación
Una vez instalada la unidad de CD-ROM o de DVD-ROM, preste atención a las siguientes instrucciones de manejo. Precaución El uso de controles o ajustes, o la realización de procedimientos que no sean los aquí especificados, pueden producir una exposición peligrosa a radiaciones. -
Página 15: Visión General
Información sobre piezas v Descargas y controladores v Enlaces a otras fuentes de información útil v Lista de teléfonos de soporte Para acceder a esta información, indique lo siguiente en el navegador: http://www.lenovo.com/think/support/ xiii © Lenovo 2005. Portions © IBM Corp. 2005. - Página 16 Guía del usuario...
-
Página 17: Capítulo 1. Instalación De Opciones
Antes de instalar cualquier opción lea el apartado “Información importante de seguridad” en la página v. Estas precauciones y directrices le ayudarán a trabajar de forma segura. Nota: Sólo deben utilizarse las piezas proporcionadas por Lenovo. Características Este apartado proporciona una visión general de las características del sistema y del software preinstalado. - Página 18 v Procesador Intel Pentium D ® v Procesador Intel Celeron v Antememoria interna (el tamaño varía según el tipo de modelo) Memoria v Soporte de dos módulos de memoria dual en línea (DIMM) con velocidad doble de datos (DDR) v 512 KB de memoria Flash para programas del sistema Unidades internas v Unidad de disquetes de 3,5 pulgadas de media pulgada (fina), algunos modelos v Unidad de disco duro interna SATA (Serial Advanced Technology Attachment)
- Página 19 1. En el momento en que se imprimió esta publicación, se estaba certificando o comprobando la compatibilidad de los sistemas operativos que se listan aquí. Después de la publicación de este manual, puede que Lenovo determine que otros sistemas operativos son compatibles con el sistema. Las correcciones y adiciones de esta lista están sujetas a cambios. Para determinar si se ha certificado o comprobado la compatibilidad de un sistema operativo, consulte el sitio Web del proveedor del sistema operativo Capítulo 1.
-
Página 20: Opciones Disponibles
En Estados Unidos, llame al 1-800-426-7378, a su distribuidor o representante de ventas de Lenovo. v En Canadá, llame al 1-800-565-3344 ó 1-800-426-4968. v Fuera de Estados Unidos y Canadá, póngase en contacto con su distribuidor o representante de ventas de Lenovo. Guía del usuario... -
Página 21: Especificaciones
Especificaciones Este apartado incluye una lista de las especificaciones físicas del sistema. Dimensiones Generación de calor (aproximada) en unidades térmicas británicas (Btu) por hora: Anchura: 310 mm (12,2 pulgadas) Configuración mínima: 239 Btu/hr (70 vatios) Altura: 85 mm (3,35 pulgadas) Configuración máxima: 768 Btu/hr (225 vatios) Profundidad: 358 mm (14,1 pulgadas) Flujo de aire... -
Página 22: Posiciones De Funcionamiento Admitidas
Posiciones de funcionamiento admitidas Para proporcionar un flujo de aire adecuado para los componentes internos, debe colocar el sistema en una de las posiciones que se ilustran a continuación. Nota: Es posible adquirir un pedestal opcional para colocar el sistema en posición vertical. -
Página 23: Instalación De Opciones Externas
cualquier otra superficie metálica del sistema sin pintar durante dos segundos como mínimo. De este modo reducirá la electricidad estática del paquete y de su cuerpo. v Siempre que sea posible, extraiga la opción e instálela directamente en el sistema sin colocarla sobre ninguna superficie. -
Página 24: Ubicación De Los Conectores En La Parte Posterior Del Sistema
Ubicación de los conectores en la parte posterior del sistema La ilustración siguiente muestra las ubicaciones de los conectores en la parte posterior del sistema. Conector del cable de Conector paralelo alimentación Pestillo del cable de bloqueo Conector de entrada de línea de audio Conector para adaptador PCI Conector de salida de línea de audio Express x1... -
Página 25: Obtención De Controladores De Dispositivo
Obtención de controladores de dispositivo Puede obtener los controladores de dispositivo para los sistemas operativos que no están preinstalados en http://www.lenovo.com/think/support/ en la World Wide Web. Las instrucciones de instalación se proporcionan en archivos README, junto con los archivos de controladores de dispositivo. -
Página 26: Apertura De La Cubierta
Apertura de la cubierta Importante Lea los apartados “Información importante de seguridad” en la página v y “Manejo de dispositivos sensibles a la estática” en la página 6 antes de abrir la cubierta del sistema. Para abrir la cubierta del sistema: 1. -
Página 27: Ubicación De Los Componentes
Ubicación de los componentes La ilustración siguiente le ayudará a localizar los diversos componentes del sistema. Bloqueo de la unidad de disquetes Altavoz interno Microprocesador y disipador de Unidad de disco duro calor Módulos de memoria (2) Unidad óptica Batería Bloqueo de la unidad óptica Conjunto de la tarjeta de expansión Unidad de disquetes... -
Página 28: Acceso A Los Componentes De La Placa Del Sistema Y Las Unidades
Acceso a los componentes de la placa del sistema y las unidades Puede que necesite girar el conjunto de las bahías de unidades hacia arriba y desmontar la tarjeta de expansión PCI y los adaptadores para acceder a los componentes de la placa del sistema como la memoria, la batería y para acceder a las unidades. -
Página 29: Identificación De Las Piezas De La Placa Del Sistema
Identificación de las piezas de la placa del sistema La placa del sistema (en ocasiones denominada placa base o placa madre) es la placa del circuito principal del sistema. Proporciona las funciones básicas del sistema y da soporte a una amplia gama de dispositivos que se instalan en fábrica o que puede instalar el usuario posteriormente. -
Página 30: Instalación De Memoria
Instalación de memoria El sistema tiene dos conectores para instalar módulos de memoria dual en línea (DIMM) con velocidad doble de datos (DDR) que proporcionan hasta un máximo de 4 GB de memoria de sistema. Cuando instale módulos de memoria, aplique las normas siguientes: v Utilice SDRAM (memoria de acceso aleatorio dinámico y síncrono) DDR2 (con velocidad doble de datos 2) de 1,8 V y 240 patillas. -
Página 31: Instalación De Adaptadores Pci
Qué debe hacer a continuación: v Para trabajar con otra opción, vaya al apartado pertinente. v Para completar la instalación, vaya al apartado “Cierre de la cubierta y conexión de los cables” en la página 25. Instalación de adaptadores PCI Este apartado proporciona información e instrucciones para instalar y extraer adaptadores PCI. -
Página 32: Instalación De Unidades Internas
5. Instale el adaptador en el conector adecuado de la tarjeta de expansión PCI. Nota: El conector superior es para el adaptador PCI y el conector inferior es para el adaptador PCI Express x1. 6. Coloque el pestillo de la cubierta para retener los adaptadores. 7. -
Página 33: Especificaciones De Las Unidades
Especificaciones de las unidades El sistema se proporciona con las siguientes unidades instaladas en fábrica: v Unidad de disco duro de 3,5 pulgadas en la bahía 1 v Unidad óptica en la bahía 2 (algunos modelos) v Unidad de disquetes de 3,5 pulgadas en la bahía 3 (algunos modelos) Cualquier bahía que no tiene instalada una unidad tiene instalados un protector estático y un panel de bahía. -
Página 34: Instalación De Una Unidad En La Bahía 2
Instalación de una unidad en la bahía 2 Para instalar una unidad óptica o una unidad de disco duro adicional en la bahía 2, realice lo siguiente: 1. Abra la cubierta del sistema. Consulte el apartado “Apertura de la cubierta” en la página 10. - Página 35 6. Si va a instalar una unidad con soporte accesible, como una unidad óptica, retire el panel de plástico del marco biselado apretando las pestañas de plástico que fijan el panel en el interior del marco biselado. Nota: Si va a instalar una unidad de disco duro de 3,5 pulgadas deberá utilizar una pieza de sujeción adaptadora universal de 5,25 a 3,5 pulgadas.
- Página 36 Conexión de unidades Los pasos para conectar una unidad varían según el tipo de unidad que esté conectando. Utilice uno de los procedimientos siguientes para la conexión de su unidad. Conexión de una unidad óptica o una unidad de disco duro ATA paralelo 1.
-
Página 37: Instalación De Una Unidad De Disquetes En La Bahía 3
Instalación de una unidad de disquetes en la bahía 3 Para instalar una unidad de disquetes en la bahía 3, realice lo siguiente: 1. Abra la cubierta del sistema. Consulte el apartado “Apertura de la cubierta” en la página 10. 2. -
Página 38: Características De Seguridad
7. Vuelva a instalar el marco frontal biselado. 8. Deslice el bloqueo de la unidad de disquetes hasta la posición de desbloqueo. Consulte el apartado “Ubicación de los componentes” en la página 11. 9. Conecte el cable plano a la nueva unidad. 10. -
Página 39: Cable De Bloqueo Integrado
El cable de bloqueo también bloquea los botones utilizados para abrir la cubierta del sistema. Éste es el mismo tipo de bloqueo que utilizan muchos sistemas portátiles. Puede solicitar el cable de seguridad directamente a Lenovo. Acceda a http://www.lenovo.com/think/support/ y busque Kensington. Protección mediante contraseña Para impedir el uso no autorizado del sistema, puede utilizar el Programa IBM Setup Utility para establecer una contraseña. -
Página 40: Borrado De Una Contraseña Perdida U Olvidada (Borrado De Cmos)
deja de funcionar, se perderán la fecha, la hora y la información de configuración (incluidas las contraseñas). Cuando se encienda el sistema aparecerá un mensaje de error. Consulte el apartado “Aviso para la batería de litio” en la página xi para obtener información sobre cómo sustituir y desechar la batería. -
Página 41: Cierre De La Cubierta Y Conexión De Los Cables
2. Acceda a la placa del sistema. Consulte el apartado “Acceso a los componentes de la placa del sistema y las unidades” en la página 12. 3. Localice el puente de borrado de CMOS/recuperación de BIOS en la placa del sistema. - Página 42 3. Baje el conjunto de las bahías de unidades y asegúrese de que los bloqueos de ambas unidades estén en la posición de bloqueo. De lo contrario, no podrá cerrar la cubierta del sistema. 4. Cierre la cubierta del sistema. 5.
-
Página 43: Capítulo 2. Utilización De Setup Utility
Dispone de los siguientes tipos de contraseñas: v Contraseña del usuario v Contraseña del administrador No necesita establecer ninguna contraseña para utilizar el sistema. Sin embargo, si decide establecer alguna ellas, lea los apartados siguientes. © Lenovo 2005. Portions © IBM Corp. 2005. -
Página 44: Consideraciones Sobre Las Contraseñas
Consideraciones sobre las contraseñas Una contraseña puede ser cualquier combinación de hasta doce caracteres (a-z y 0-9) y símbolos. Por motivos de seguridad, se recomienda utilizar una contraseña adecuada que no se pueda averiguar fácilmente. Las contraseñas adecuadas suelen seguir las normas siguientes: v Debe tener al menos ocho caracteres de longitud v Debe contener al menos un carácter alfabético, un carácter numérico y un símbolo... -
Página 45: Utilización Del Perfil De Seguridad Por Dispositivo
Utilización del perfil de seguridad por dispositivo El perfil de seguridad por dispositivo se utiliza para habilitar o inhabilitar el acceso de usuario a los dispositivos siguientes: Controlador IDE Cuando esta función se establece como Disable (Inhabilitar), se inhabilitan todos los dispositivos conectados al controlador IDE (como unidades de disco duro) y no se muestran en la configuración del sistema. -
Página 46: Cambio De La Secuencia De Dispositivos De Arranque
Cambio de la secuencia de dispositivos de arranque Para ver o cambiar de forma permanente la secuencia de dispositivos de arranque configurada, haga lo siguiente: 1. Inicie el programa Setup Utility (consulte el apartado “Inicio del programa Setup Utility” en la página 27). 2. -
Página 47: Apéndice A. Actualización De Los Programas Del Sistema
Utility arrancando el sistema con un disquete de actualización flash o ejecutando un programa de actualización especial desde el sistema operativo. Lenovo puede efectuar cambios y mejoras en la POST y el BIOS. Cuando se efectúan las actualizaciones, están disponibles como archivos que se pueden bajar de la World Wide Web (consulte el manual Consulta rápida). -
Página 48: Actualización (Flash) Del Bios Desde El Sistema Operativo
Web (incluidos los enlaces a los que se hace referencia en el procedimiento siguiente) puede ser distinto. 1. En el navegador, escriba http://www.lenovo.com/think/support en el campo de dirección y pulse Intro. 2. Localice los archivos que se pueden bajar (Downloads) que correspondan a su tipo de máquina siguiendo estos pasos:... - Página 49 7. Vuelva a instalar el conjunto de la tarjeta de expansión PCI si lo había desmontado. 8. Cierre la cubierta del sistema y conecte todos los cables que desconectó. Consulte el apartado “Cierre de la cubierta y conexión de los cables” en la página 25.
- Página 50 Guía del usuario...
-
Página 51: Apéndice B. Limpieza Del Ratón
Si el puntero de la pantalla no se mueve a la vez que el ratón, deberá limpiar el ratón. Nota: Esta ilustración puede ser ligeramente diferente de su ratón. 1 Trampilla 2 Bola 3 Rodillos de plástico 4 Alojamiento de la bola © Lenovo 2005. Portions © IBM Corp. 2005. - Página 52 Para limpiar un ratón mecánico. 1. Apague el sistema. 2. Ponga el ratón boca arriba y observe los bajos con atención. Gire la trampilla 1 hasta la posición de apertura para extraer la bola. 3. Coloque la mano sobre la trampilla y la bola 2 y dé la vuelta al ratón de modo que ambas queden en su mano.
-
Página 53: Apéndice C. Mandatos Manuales De Módem
DS=n Marcar uno de los cuatro números telefónicos (n=0-3) almacenados en la memoria no volátil del módem. Los mandatos no se visualizan Los mandatos se visualizan © Lenovo 2005. Portions © IBM Corp. 2005. - Página 54 Mandato Función Caracteres de escape - Conmutar de modalidad de datos a modalidad de mandatos (mandato T.I.E.S.) Forzar que el módem cuelgue (desconectado) Forzar que el módem descuelgue (conectado) Nota: El mandato H1 no está soportado en Italia Visualizar código de identificación de producto Prueba de suma de comprobación de la ROM de fábrica...
-
Página 55: Mandatos At Avanzados
Mandato Función Respuestas/marcación invisible compatible con Hayes Smartmodem 300 Igual que X0 con todas las respuestas/marcación invisible CONNECT Igual que X1 con detección de tonos de marcado Igual que X1 con detección de ocupada/marcación invisible Todas las respuestas, tono de marcación y detección de señal de ocupada Restablecer y recuperar perfil activo 0 Restablecer y recuperar perfil activo 1... - Página 56 Mandato Función &P2 Igual que el valor &P0, pero a 20 pulsos por minuto &P3 Igual que el valor &P1, pero a 20 pulsos por minuto &R_ &R0 Reservada &R1 CTS funciona según la necesidad de control de flujo &S_ &S0 Forzar al DSR una señal alta (ON) &S1...
-
Página 57: Mandatos Mnp/V.42/V.42Bis/V.44
Mandato Función +MS=a,b,c,e,f Seleccionar modulación donde: a=0, 1, 2, 3, 9, 10, 11, 12, 56, 64, 69; b=0-1; c=300-56000; d=300- 56000; e=0-1 y f=0-1. A, b, c, d, e, f valor por omisión=12, 1, 300, 56000, 0, 0. El parámetro “a” especifica el protocolo de modulación deseado, donde: 0=V.21, 1=V.22, 2=V.22bis, 3=V.23, 9=V.32, 10=V.32bis, 11=V.34, 12=V.90,K56Flex,V.34..,56=K 56Flex,... -
Página 58: Mandatos De Fax Clase 1
Mandatos de fax clase 1 +FAE=n Respuesta automática datos/fax +FCLASS=n Clase de servicio +FRH=n Recibir datos con tramas HDLC Recibir datos +FRM=n +FRS=n Recibir silencio +FTH=n Transmitir datos con tramas HDLC +FTM=n Transmitir datos +FTS=n Detener transmisión y esperar Mandatos de fax clase 2 +FCLASS=n Clase de servicio +FAA=n... -
Página 59: Mandatos De Voz
+FPHCTO Tiempo de espera excedido para fase C +FPOLL Indicar petición de sondeo +FPTS: Estado de transferencia de página +FPTS= Estado de transferencia de página +FREV? Identificar revisión +FSPT Habilitar sondeo +FTSI: Informar de la identificación de la estación de transmisión Mandatos de voz Seleccionar velocidad en baudios #BDR... - Página 60 Atención usuarios de Suiza: Si su línea de teléfono Swisscom no tiene la función Taxsignal APAGADA, el funcionamiento del módem puede verse alterado. Este problema puede solucionarse mediante un filtro con las especificaciones siguientes: Telekom PTT SCR-BE Taximpulssperrfilter-12kHz PTT Art. 444.112.7 Bakom 93.0291.Z.N Guía del usuario...
-
Página 61: Apéndice D. Avisos
Los resultados obtenidos en otros entornos operativos pueden variar. Lenovo puede utilizar o distribuir la información que le suministre el cliente de la forma que crea oportuna, sin incurrir en ninguna obligación con el cliente. -
Página 62: Aviso Sobre La Salida De Televisión
Macrovision Corporation. Queda prohibida la ingeniería inversa o el desmontaje. Marcas registradas Los términos siguientes son marcas registradas de Lenovo en Estados Unidos y/o en otros países: Lenovo ThinkCentre... -
Página 63: Índice
9 cubierta abrir 10 cerrar 25 placa del sistema componentes, acceder a 12 conectores 13 identificar las piezas 13 descripción de conector 9 memoria 4, 14 ubicación 13 programas del sistema 31 © Lenovo 2005. Portions © IBM Corp. 2005. - Página 64 ratón, limpiar 35 recuperar el bloque de arranque 32 recuperar el sistema de una anomalía de actualización de POST/BIOS 32 salir, Setup Utility 30 seguridad cable de bloqueo 23 características 3 seleccionar dispositivo de arranque 29 dispositivo de arranque temporal 29 Setup Utility 27 subsistema de audio 2 subsistema de vídeo 2...
- Página 66 Número Pieza: 41D4459 Impreso en España (1P) P/N: 41D4459...
