Ref. núm. 6468
Instrucciones de utilización

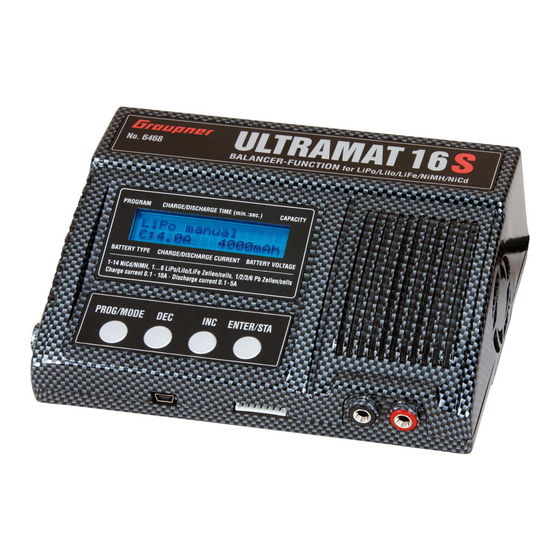

ULTRAMAT 16 S
Cargador rápido de gran potencia controlado por micro-procesador para carga
rápida, descarga y reciclado de acumuladores de NiCd, NiMH,
LiPo/LiIo/LiMn/LiFe y baterías de Plomo
Corriente de carga hasta 10 A
Corriente de descarga hasta 5 A
Balanceador integrado para acumuladores de LiPo y NiMH/NiCd
GRAUPNER GmbH & Co. KG
D – 73230
KIRCHHEIM / TECK
GERMANY
1
Publicidad
Tabla de contenido
Manuales relacionados para GRAUPNER ULTRAMAT 16 S
Resumen de contenidos para GRAUPNER ULTRAMAT 16 S
- Página 1 NiCd, NiMH, LiPo/LiIo/LiMn/LiFe y baterías de Plomo Corriente de carga hasta 10 A Corriente de descarga hasta 5 A Balanceador integrado para acumuladores de LiPo y NiMH/NiCd GRAUPNER GmbH & Co. KG D – 73230 KIRCHHEIM / TECK GERMANY...
-
Página 2: Tabla De Contenido
Con el cargador ULTRAMAT 16 S usted ha hecho la adquisición de un producto que posee destacables propiedades. Gracias a la utilización de semiconductores de tecnología moderna y a la utilización de un potente microprocesador RISC, con grandes características de carga, se consigue una facilidad de... - Página 3 Evitar los cortocircuitos en la salida de carga o entre el cargador y la carrocería del coche, el cargador ULTRAMAT 16 S no está protegido contra ellos. Por esta razón, no colocar nunca el cargador directamente sobre la batería del coche.
-
Página 4: Consejos Generales De Utilización
La recarga de una batería de emisión se puede hacer con el ULTRAMAT 16 S, pero solamente después de hacer un puente, para ello tener en cuenta las instrucciones del emisor. ¡La corriente de carga máxima autorizada por la batería no debe sobrepasarse jamás!. -
Página 5: Cables De Carga Recomendados, Polaridades
Existen diferentes tipos de conectores en los acumuladores recargables, y las polaridades y formas varían de un fabricante a otro. Por esta razón, utilizar siempre conectores del mismo fabricante y adaptables entre ellos. Los cables de carga de origen Graupner disponibles son los siguientes: Tipo Japones Tipo BEC... -
Página 6: Programas De Carga Y Descarga
6. PROGRAMAS DE CARGA Y DESCARGA Las diferentes posibilidades de carga se reparten en 4 grupos de programas que pueden seleccionarse en el orden indicado a continuación con la tecla MODE (Pulsándola durante 2 seg.) Programa para baterías de NiCd: Carga, reciclado, descarga, para la determinación de la capacidad almacenada, de la capacidad restante o para la selección de elementos. -
Página 7: Selección De Los Grupos De Programa De Carga
8. SELECCIÓN DE LOS GRUPOS DE PROGRAMAS DE CARGA NiCd Las posibilidades de carga y descarga del ULTRAMAT 16 S están Programa repartidas de manera clara y lógica en cuatro grupos de programas. automático Hay un grupo de programas adecuado para cada uno de los diferentes NiMH tipos de acumuladores, NiCd, NiMH, LiPo/LiIo/LiFe y Pb. - Página 8 10. INICIO DE LOS PROCEDIMIENTOS DE CARGA / DESCARGA Para la carga / descarga y el reciclado, seleccionamos el programa deseado como se ha descrito y colocamos los valores adecuados. Si lo hay poner el conector de balanceador de la batería en la entrada del balanceador (Balancer conector) Debemos respetar las polaridades: De derecha a izquierda:...
-
Página 9: Programas Para Níquel-Cadmio (Nicd)
11. PROGRAMAS PARA NIQUEL-CADMIO Programas adecuados para la carga de los acumuladores de Níquel-Cadmio más habitualmente utilizados en modelismo. Cuando el programa de carga / descarga finaliza, aparece en la pantalla la inscripción “END”, alternativamente con el tiempo de carga, la última corriente de carga / descarga, la capacidad almacenada así... - Página 10 PROGRAMA DE RECICLADO DE NiCd Este programa se utiliza para la optimización de la capacidad y reciclado de una batería. Con las teclas INC o DEC fijamos en la parte superior derecha si el programa debe empezar por la carga o por la descarga.
-
Página 11: Programas Para Níquel-Metal-Hidruro (Nimh)
CORTE DELTA PEAK (-∆ Peak) El corte de carga automático (Detección de la plena carga acumulador) funciona según procedimiento Delta-Peak probado millones veces (denominado también Delta-U o Delta-V). Estos procedimientos valoran la tensión máxima de la curva de carga, la cual calcula exactamente el punto de carga máximo. - Página 12 Ejemplo: Corriente de carga máxima 8,4 A para los acumuladores NiMH 6N-4200, corriente de carga rápida 4,2 A para los acumuladores Graupner. La corriente de carga se limitará a 2 A para las baterías de emisión. El corte del fin de carga se hará según el valor ajustado para la tensión de corte en el “Delta-Peak NiMH”.
- Página 13 PROGRAMA DE BALANCEO DE NiMH Este programa sirve para equilibrar la tensión de los diferentes elementos de los packs de acumuladores de 2-6 elementos. La tensión del fin del balanceo puede ajustarse entre 1.20 ... 1.30 V con las teclas INC o DEC. Antes de la carga, se deben equilibrar los diferentes elementos de manera que durante el proceso no se sobrecarguen.
- Página 14 13. PROGRAMAS PARA LITIO Este programa de carga está adaptado únicamente para la carga y descarga de acumuladores de LiFePO (LiFe) con una tensión de 3,3 V/elemento, acumuladores de Litio-Ion con una tensión de 3,6 V/elemento, y acumuladores de Litio-Polímero y Litio-Manganeso con una tensión de 3,7 V/elemento. Los acumuladores de Litio se distinguen sobre todo por una mayor capacidad, en comparación con los otros tipos de baterías.
- Página 15 PROGRAMA MANUAL DE LITIO Con este programa el acumulador se cargará con la corriente de carga ajustada. Antes de conectar el acumulador al cargador, la corriente de carga (0,10 ... 10,0 A a la izquierda de la pantalla) se ajusta con las teclas INC / DEC, y después de pulsar la tecla ENTER la capacidad del acumulador (50 ...
-
Página 16: Programas Para Baterías De Plomo (Pb)
NUMERO DE ELEMENTOS DE LITIO Después de haber conectado el pack de acumuladores al cargador y haber pulsado la tecla START durante aprox. 2 seg., aparece la pantalla con el número de elementos de litio, que será automáticamente detectado con un pack de 1 – 2 elementos. - Página 17 Atención: Las baterías de plomo no son aptas para la carga rápida. Por esta razón, respetar siempre la corriente de carga aconsejada por el fabricante. Tener siempre también en cuenta la capacidad nominal. La duración de la vida de un acumulador de plomo se verá muy rápidamente influenciada negativamente por un mal mantenimiento (sobrecargas, numerosas descargas a 100%, y particularmente las descargas profundas).
- Página 18 15. INDICACIONES EN EL DISPLAY Tiempo de carga / descarga Programa Capacidad (mAh) (min. : seg.) Tipo de batería Tensión de la batería Corriente de carga / descarga Durante los procesos de carga / descarga, los datos importantes serán claramente visibles en la pantalla de cristal líquido de dos líneas hasta la desconexión del acumulador.
- Página 19 VOLTAJE DE ENTRADA Y RESISTENCIA DE LA BATERIA La tensión de entrada y de la resistencia actual de la batería pueden verse en todo momento pulsando simultáneamente las teclas INC y DEC. Pulsando las teclas INC o DEC la pantalla cambia entre la resistencia interna, las tensiones de los elementos por separado o la tensión de entrada.
-
Página 20: Advertencias De Error
17. ADVERTENCIAS DE ERROR El cargador está equipado de una multitud de ajustes de protección y seguimiento para el control de cada una de las funciones y de la electrónica del aparato. El sobrepasar los valores límite conlleva en algunos casos a la reducción automática de los ajustes del cargador (por ejemplo la corriente de carga y la de descarga) o parar el proceso de carga (por ejemplo si se descarga la batería del coche). -
Página 21: Interface Para Pc
18. INTERFACE PARA PC Podemos descargar el driver del USB correspondiente CP210x _Drivers.exe para este cargador, desde www.graupner.de www.gm-racing.de Conectamos el cable USB en la interface PC del cargador por un lado y por el otro en un USB libre del... -
Página 22: Limpieza Y Mantenimiento
19. LIMPIEZA Y MANTENIMIENTO Este cargador funciona sin mantenimiento y no necesita ninguna vigilancia en particular. No obstante, por nuestro propio interés, es mejor protegerlo del polvo, la suciedad y la humedad. Para limpiar el cargador, desconectarlo de la batería del coche y del acumulador, y limpiarlo con un trapo seco y suave (¡No utilizar ningún producto de limpieza!) 20. -
Página 23: Características Técnicas
21. CARACTERÍSTICAS TECNICAS Batería: Corriente de carga / Potencia 100 mA ... 10,0 A / max. 90 W con alimentación de 100-240V AC 100 mA ... 10,0 A / max. 150 W con alimentación de 11 .. 15V DC Corriente de descarga / Potencia 100 mA ... - Página 24 Declaración de conformidad Declaración de conformidad EG: Para el producto siguiente Ultramat 16 S; Ref. Nº 6468 Afirmamos que la compatibilidad electrónica corresponde a las directivas 89/336/EWG y LVD (73/23/EG) Normas aplicadas: EMV: EN 61000-3-2 / EN 61000-3-3 EN 5514-1 / EN 55014-2 LVD: EN 60950-1 Esta declaración está...
- Página 25 Anguera Hobbies S.L. C/. Terrassa, 14 43206 Reus +(34) 977 755320 info@anguera-hobbies.com...
