  • Página 1 MANUAL TÉCNICO Monitor de videoportero Icona 2 hilos Art. 6601W - Art. 6601W/BM Passion.Technology.Design.
  • Página 2: Tabla De Contenido

    Uso previsto Este producto Comelit ha sido diseñado y fabricado con la finalidad de utilizarse en la realización de instalaciones de comunicación audio y vídeo, tanto en edificios residenciales, comerciales e industriales como en edificios públicos o de uso público.
  • Página 3: Descripción

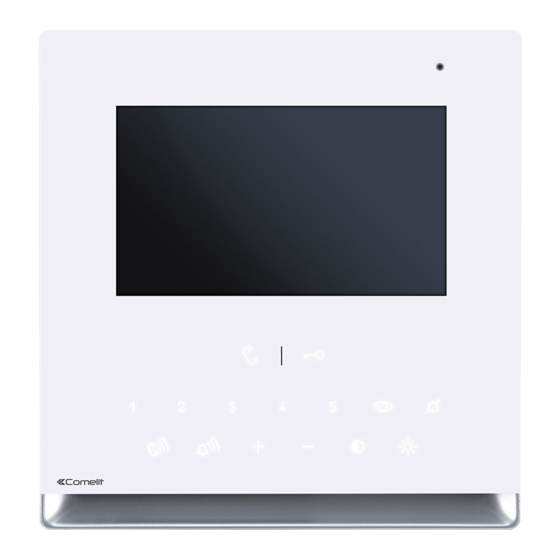

    Icona 6601W es un monitor de videoportero en color con 9 pulsadores de función y 6 pulsadores de regulación. Icona 6601W/BM es un monitor de videoportero en color con 9 pulsadores de función y 6 pulsadores de regulación, dotado de sistema de amplificación magnética para aparatos auditivos.
  • Página 4: Activación De Los Pulsadores Táctiles

    Activación de los pulsadores táctiles f Deslizar el dedo para activar la fila (1) de los pulsadores de función. f Deslizar de nuevo el dedo para activar la fila (2) de los pulsadores de regulación. f Presionar 1 vez el pulsador deseado para activar la función que se le ha asociado.
  • Página 5: Características Técnicas

    Características técnicas DATOS GENERALES 6601W 6601W/BM Altura del producto (mm) Anchura del producto (mm) Profundidad del producto (mm) Peso del producto (g) Color del producto Blanco RAL9003, base gris RAL7001 Blanco RAL9003, base gris RAL7001 Material ABS y vidrio ABS y vidrio Montaje de empotrar Sí, con accesorio especial...
  • Página 6: Instalación

    Instalación Instalación en caja de empotrar art. 6117 14,2 cm = 6 cm = 10 cm CLACK ! DESMONTAJE...
  • Página 7: Art. 6620 Instalación De Pared/En Caja Serie 503 / Caja Redonda

    Art. 6620 Instalación de pared/en caja serie 503 / caja redonda con art.6620* 14,2 cm con art.6620* con art.6620* L min = 6,5 cm L max = 7 cm * Art. 6620 (opcional) CLACK ! DESMONTAJE...
  • Página 8: Conexiones

    1229 1212/B LLAMADA CHIAMATA TIMBRE DE PLANTA FUORIPORTA COLUMNA MONTANTE MONTANTE VIDEOCITOFONICA DE VIDEOPORTEROS 6601W 1214/2C ENTRADA INGRESSO PROGRAMABLE PROGRAMMABILE MONTANTE COLUMNA MONTANTE VIDEOCITOFONICA DE VIDEOPORTEROS 20 m MÁX. - Conectar un único dispositivo de repetición de llamada para cada código de usuario.
  • Página 9: Configuración

    Configuración Monitores de videoportero principales y secundarios En las instalaciones con alimentador arts. 1209, 1210 o 1210A, es posible configurar 1 monitor de videoportero principal como máximo (+ 3 alimentados por separado) mientras que, en las instalaciones con el art. 4888C, es posible configurar 2 monitores de videoportero principales como máximo (+ 1 alimentado por separado).
  • Página 10: Configuración De Los Pulsadores

    Configuración de los pulsadores Por defecto, los pulsadores controlan las funciones de la fila A (tabla “Configuración básica”). Es posible cambiar la configuración por defecto de los pulsadores modificando, en la parte trasera del monitor de videoportero, la posición de los DIP 1-2-3-4 de S2 eligiendo una de las combinaciones (B-P) propuestas en la tabla. Todos los pulsadores cambiarán de función.
  • Página 11: Configuración Avanzada

    Configuración avanzada Si la configuración básica (A-P)no responde a las necesidades del usuario, es posible programar individualmente los pulsadores según se describe a continuación. Al final, poner los DIP-switches 1-2-3-4 de S2 (PROG) en ON. Configurando los DIP-switches de esta manera, los pulsadores controlan las funciones programadas.
  • Página 12: Llamada Intercomunicante Con Dirección Selectiva

    Llamada intercomunicante con dirección selectiva: programación de los pulsadores 1. Es necesario realizar las operaciones descritas en el apartado "Asignación de una dirección selectiva" en los dispositivos implicados en la llamada intercomunicante. 2. Anotar la configuración de los DIP-switches de S1. 3.
  • Página 13: Actuador Genérico, Actuador Con Código

    Actuador genérico, actuador con código Actuador genérico: programación de los pulsadores 1. Anotar la configuración de los DIP-switches de S1. 2. Entrar en la programación poniendo el DIP 6 de S2 en ON. » el LED parpadea 3. Consultar la tabla "Configuración básica"...
  • Página 14: Otras Funciones: Programación Pulsadores

    Otras funciones: programación pulsadores 1. Entrar en la programación poniendo el DIP 6 de S2 en ON. » el LED parpadea 2. Consultar la tabla "Configuración básica" para identificar una combinación de DIP-switches en la que aparezca las funciones deseadas referidas a los pulsadores que se desean programar; luego, configurar los DIP-switches de S2. Ejemplo: Para pulsador 4= Autoencendido (Al), pulsador 5 = Llamada a la centralita secundaria (CCS) poner los DIP 1-2-3-4 de S2 como se indica en la fila "M"...
  • Página 15: Programación Led/Alarma/Abrepuertas/Actuador

    Programación LED/alarma/abrepuertas/actuador Anotar la configuración de S2 y S1 y restablecerla una vez efectuada la programación Entrada IN 1- IN 2 LED (por defecto)* Entrada CFP2 - IN 1 ALARMA* OK prog: Entrada CFP2 - IN 1 ABREPUERTAS* KO prog: Entrada CFP2 - IN 1 configurar el código, ACTUADOR CON...
  • Página 16: Restablecimiento De La Programación

    Restablecimiento de la programación Configuraciones de fábrica: • Funciones de los pulsadores según la combinación de los DIP-switches 1-2-3-4 de S2 • Dirección intercomunicante ausente • Función intervalo y direcciones mín. y máx. ausentes • Restablecimiento de los tonos de llamada •...
  • Página 17: Tabla De Direccionamiento

    Tabla de direccionamiento DIP-switch Código 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6 1,2,7 1,6,7...
