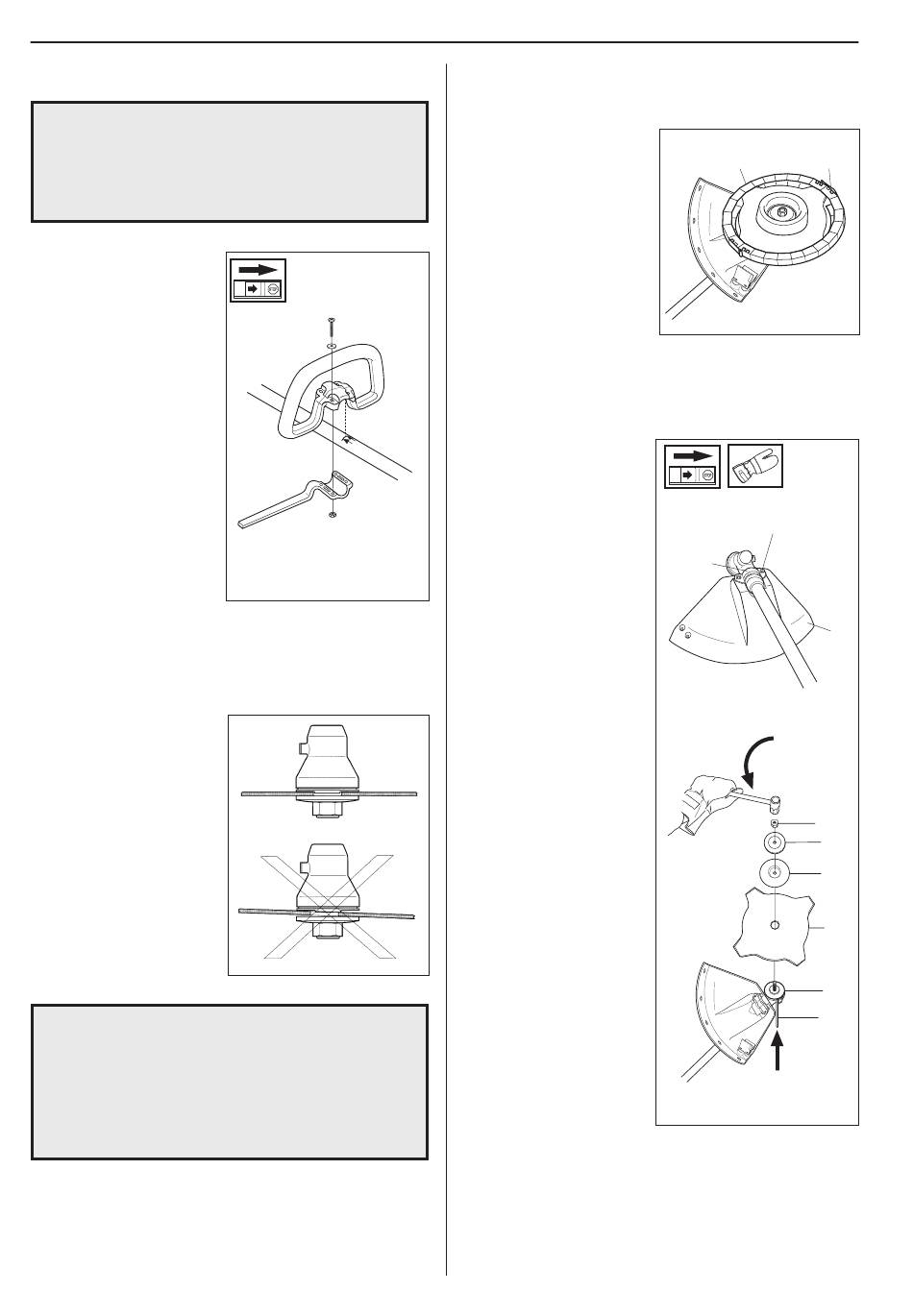

Montaje del mango J
!
ATENCIÓN
Al montar el mango J, debe utilizarse
únicamente hojas/cuchillas de césped o
cabezal de corte/cuchillas plásticas. No
utilizar nunca la hoja serrucho con el
mango J.
• Monte el mango en el
tubo con 4 tornillos, unos
30 cm delante del
acelerador. Vea las flechas
del tubo.
• Haga un ajuste final para
que el mango J quede en
una postura de trabajo
cómoda. Apriete la
mariposa.
Montaje de la hoja y del cabezal de
corte
Al montar el equipo de corte
es sumamente importante
que la guía de la pieza de
arrastre/brida de apoyo quede
bien colocada en el orificio
central del equipo de corte.
Un equipo de corte mal
montado puede causar daños
personales graves y/o morta-
les.
!
ATENCIÓN
Bajo ninguna circunstancia se puede
utilizar un equipo de corte sin haber
montado antes la protección recomendada
(véase el capítulo "Datos técnicos" ). Si se
monta una protección incorrecta o defec-
tuosa, esto puede causar graves daños
personales.
14
– Español
MONTAJE
Montaje de la protección para
transportes
1) Introduzca las puntas de
la cuchilla en las muescas
de la protección para
transportes (A).
2) Gire la protección en
torno de la cuchilla y
cierre el gancho (B) para
fijar la protección para
transportes.
Montaje de la protección de hoja,
hoja y cuchilla de hierba
• Monte la protección (A) en
el cuerpo del engranaje con
la pieza de fijación (M) y
dos tornillos (L).
• Monte el tope (B) en el eje
de salida.
• Gire alrededor del eje hasta
que alguno de los orificios
del tope coincida con el
orificio correspondiente del
cuerpo del engranaje.
• Introduzca la espiga (C) en
el orificio para bloquear el
eje.
• Coloque la hoja (D), la
cazoleta de apoyo (F) y la
brida de apoyo (E) en el eje
de salida.
• Monte la tuerca (G). La
tuerca debe apretarse con
un momento de 35-50 Nm
(3,5-5 kpm). Utilice la
llave tubular del juego de
herramientas. Tome la
llave lo más cerca posible
de la protección de la hoja.
La tuerca se aprieta al girar
en sentido contrario a la
rotación (rosca izquierda).
A
B
L
M
A
G
E
F
D
B
C
