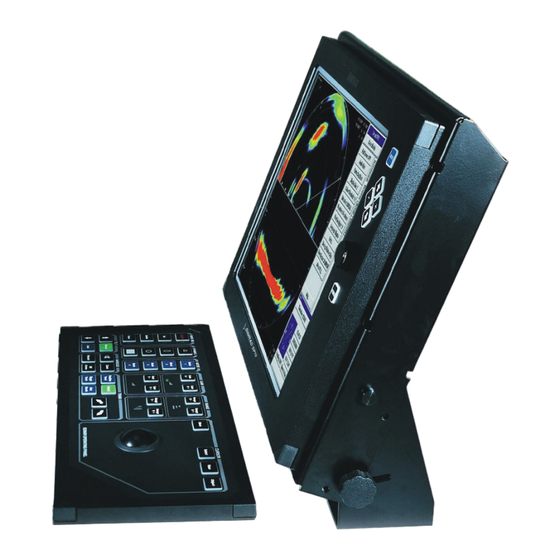

Simrad SH80
Sónar para pesca
www.simrad.com
M A X I M I Z I N G
Y O U R
P E R F O R M A N C E
A T
S E A

Publicidad

Tabla de contenido
loading

Manuales relacionados para Simrad SH80

Resumen de contenidos para Simrad SH80

  • Página 1 Simrad SH80 Sónar para pesca www.simrad.com M A X I M I Z I N G Y O U R P E R F O R M A N C E S E A...
  • Página 3 850-164793 / Rev.C Simrad SH80 Sónar para pesca Manual de Usuario ATENCIÓN El sónar nunca debe ponerse en funcionamiento cuando el barco está en dique seco. El transductor resultará dañado si transmite en el aire. Para evitar usos inadvertidos, desconecte la toma principal de la Unidad Procesadora del sónar siempre que la embarcación esté...
  • Página 4 Simrad AS. La información contenida en este documento podrá modificarse, sin necesidad de aviso previo. Simrad AS no se hace responsable de los errores contenidos aquí, ni de los daños que puedan ocasionarse al equipamiento o rendimiento, ya sea de forma accidental o como consecuencia de un mal uso de este documento.
  • Página 5 SH80 . Ver página 37. Descripción de los menús El manejo del sónar SH80 se basa en los menús y cómo éstos se ajustan automáticamente a los modos operativos. En este capítulo se explican todos los menús, y se hace referencia a todos los parámetros relevantes. Consultar página 57.

  • Página 6: Tabla De Contenido

    Simrad SH80 DESCRIPCIÓN DEL SISTEMA ....... . Introducción ..........
  • Página 7 Manual de Usuario Tilt (Inclinación) ......... Various (Varios) .
  • Página 8 Simrad SH80 Menú Ordenar Modos ........
  • Página 9 Manual de Usuario Estado ..........Expansión .
  • Página 10 Simrad SH80 Velocidad ..........

  • Página 11: Descripción Del Sistema

    Ó DESCRIPCIÓN DEL SISTEMA Introducción El sistema que nos ocupa es un sónar Simrad SH80 ominidireccional de alta frecuencia, idóneo para cualquier tamaño de pesqueros, ya sean arrastreros o cerqueros. La frecuencia estándar es de 116 kHz (tenemos la opción de multi-frecuencia) y el haz puede inclinarse electrónicamente,...

  • Página 12: Aspectos Generales

    Unidad Transceptora que está ubicada en la sala de sónar. Tenga en cuenta que los sonares SH80 servidos antes del mes de agosto del 2003, utilizan una Unidad Procesadora distinta: la APC10. Estos sonares no llevan incorporada la Unidad de Interfaz.

  • Página 13: Unidades De La Sala De Sónar

    Descripci n del sistema Ó Unidades de la sala de sónar La Unidad Transceptora está ubicada en la sala de sónar, junto a la Unidad de Casco y queda unida con la Unidad Procesadora, en el puente, mediante un único cable de señal. El transceptor procesa las señales y los haces de los 240 transmisores y 480 canales de recepción, que están ubicados en las ocho placas transceptoras.

  • Página 14: Diagrama Del Sistema

    Simrad SH80 Diagrama del sistema Se muestra un diagrama del sistema SH80 simplificado. (A) = Monitor (B) = Panel de Control del Sónar (C) = Unidad procesadora (D) = Unidad interface (E) = Múltiples líneas de interconexión a los equipos periféricos...
  • Página 15 Descripci n del sistema Ó 850-164793 / Rev.C...

  • Página 16: Opciones

    Simrad SH80 Opciones General El sistema estándar SH80 es un sónar mono-frecuencia de 116 kHz, que no tiene estabilizador de haz. La estabilización del haz era una función opcional hasta el 1 de Enero de 2003. A partir de esta fecha, la función ha sido incluida en el suministro estándar del sónar.

  • Página 17: Descripción Básica De Funciones

    Ó Descripción básica de funciones Introducción Los elementos de configuración del sónar SH80, los 240 transmisores y 480 canales receptores, con los elementos de los transductores distribuidos en torno a una matriz ciclíndrica, hacen de éste un sistema único.
  • Página 18 Simrad SH80 División vertical 60 grados La división vertical, que se representa mediante una línea de audio blanca en la imagen horizontal, puede orientarse manualmente. Esta combinación entre el modo Omni y la división vertical nos da una óptima visualización de la situación de la captura.

  • Página 19: Sistema De Estabilización

    Filtro de correlación FM Además del tradicional método de transmisión de una frecuencia, el sónar SH80 incorpora un modo de correlación En modo FM cada pulso de transmisión contiene hasta 4 frecuencias distintas y, el receptor, realiza un análisis espectral, comparando los ecos recibidos con los códigos de frecuencia...

  • Página 20: Transmisión

    Filtro pulso a pulso (PP Filter) Con el fín de obtener presentaciones nítidas y estables, se ha incorporado al sónar SH80, un sistema de filtro pulso a pulso. Este filtro compara los ecos de entre una cantidad de transmisiones (pulsos) para visualizar en pantalla, sólo aquellos pulsos que puedan considerarse como blancos.
  • Página 21 Descripci n del sistema Ó En la unidad hay 240 transmisores independientes, distribuidos en ocho placas de circuito de transceptor. Cada transmisor, queda direccionado y controlado, desde el procesador de señales. Los parámetros controlados incluyen la potencia de salida y el tiempo de demora entre cada elemento del transductor, a fin de conformar un haz con el ángulo de inclinación seleccionado.

  • Página 22: Equipos Periféricos

    Simrad SH80 Equipos periféricos El sónar SH80 debe ser conectado a una corredera de velocidad y a un girocompás. Una entrada incorrecta de datos procedentes de estos sistemas, ocasionará errores indicativos de los movimientos del barco y de los blancos.

  • Página 23: Modos De Visualización

    Introducción En este capítulo se describen los modos de visualización del SH80 que son, en definitiva, la representación gráfica de los datos del sónar. Disponemos de nueve modos de visualización que nos permiten una gran elasticidad a la hora de elegir el más adecuado en función de las tareas a realizar.

  • Página 24: Proa Arriba

    Simrad SH80 Proa Arriba Cuando seleccionamos el modo Proa Arriba, el símbolo del barco permanece estacionario en la pantalla, con la proa enfilada hacia arriba. El movimiento de los ecos por la pantalla se controla gracias a la combinación del rumbo y de la velocidad del barco, así como a los propios movimientos del blanco.

  • Página 25: Norte Arriba

    Modos de visualización Norte Arriba Cuando seleccionamos el modo Norte Arriba, en la pantalla aparece siempre el norte verdadero. El símbolo del barco, permanece inmóvil, con la proa orientada en dirección al rumbo de la embarcación. El movimiento de los ecos a través de la pantalla se controla gracias a la combinación entre rumbo y velocidad del barco y a los propios movimientos del blanco.

  • Página 26: Movimiento Verdadero

    Simrad SH80 Movimiento Verdadero Cuando seleccionamos el modo Movimiento Verdadero, la imagen queda localizada en una posición geográfica, en la que el barco se mueve por la pantalla, de acuerdo con el rumbo y la velocidad actuales. Todos los ecos están, permanentemente, localizados según su posición relativa al barco y, sus...

  • Página 27: 180 / Audio

    Modos de visualización 180 / Audio Cuando seleccionamos el Modo 180º / Audio, la mitad superior de la pantalla muestra una presentación proa arriba, de 180º, mientras que la mitad inferior se utiliza para grabar el canal de audio. El canal de audio aparece como una línea blanca contínua, horizontal, que puede orientarse en cualquier dirección.

  • Página 28: 270 / Vertical

    Simrad SH80 270 / Vertical El Modo 270º / Vertical está especialmente diseñado para cerqueros. Cuando la red está a estribor, la división vertical aparecerá en la esquina inferior izquierda, en un ajuste normal. En cambio, si la red está a babor, los 60º de la partición vertical se visualizarán en la esquina inferior derecha.

  • Página 29: Proa Arriba / Vertical

    Modos de visualización Proa Arriba / Vertical Al seleccionar el modo Proa Arriba / Vertical, la imagen queda dividida en tres partes. La parte izquierda es una presentación Proa Arriba, muy similar al modo descrito anteriormente como proa arriba. La parte superior derecha corresponde a la presentación de datos de captura, mientras que la parte inferior es una presentación de división vertical, de 60 grados.

  • Página 30: Movimiento Verdadero / Vertical

    Simrad SH80 Movimiento Verdadero / Vertical Cuando seleccionamos el modo Movimiento Verdadero / Vertical, la imagen queda dividida en tres secciones. La parte izquierda corresponde a la presentación de movimiento verdadero, similar a la representación anteriormente descrita como movimiento verdadero.

  • Página 31: Dual 1

    Modos de visualización Dual 1 El modo Dual actúa a modo de ”dos sonares en uno”, en el que cada presentación es actualizada en cada una de las siguientes transmisiones. Los ajustes pueden seleccionarse individualmente, para cada una de las dos presentaciones. Esto hace, que este modo de presentación, resulte muy útil para la optimización de ajustes, mediante la permanente comparación entre las dos presentaciones.

  • Página 32: Dual 2

    Simrad SH80 Dual 2 El modo Dual 2 es muy similar al Dual 1, que hemos descrito anteriormente, pero los ”dos sonares” se presentan uno al lado del otro. Todos los ajustes pueden hacerse, individualmente, para cada una de las presentaciones.

  • Página 33: Panel De Control Del Sónar

    Las funciones de trabajo habituales son accesibles, directamente, desde los botones de control del panel operativo, los cuales se agrupan por funciones. SIMRAD MAIN SW. MODE GAIN RANGE...

  • Página 34: Interruptor Principal (Main Switch)

    Simrad SH80 Interruptor principal (Main switch) El interruptor principal controla la puesta en funcionamiento del sónar, la subida y bajada del transductor e indica la posición, en cada momento, del mismo. Encendido Pulsar, durante dos segundos aproximadamente, Encendido (Power). El LED verde adyacente parpadea mientras la Unidad de Control se carga y permanecerá...

  • Página 35: Símbolos (Symbol)

    Panel de control del sónar Símbolos (Symbol) Los símbolos nos presentan en pantalla representaciones gráficas para identificar blancos, nuestra embarcación y el arte de pesca. (A) Marcador de blancos (Target marker) Para marcar un blanco: mover el cursor sobre el blanco objeto y pulsar el botón del icono triangular.
  • Página 36 Los datos de la red pueden configurarse, manualmente usando el menú, o automáticamente, mediante interfaz con el sónar de red FS de Simrad, o con el sistema de monitorización de red ITI y la Unidad Procesadora del sónar. • En el modo manual, el símbolo del arte aparecerá según el tamaño seleccionado, la distancia y la profundidad.

  • Página 37: Modo (Mode)

    Panel de control del sónar Modo (Mode) Podemos seleccionar el modo de trabajo, bien desde el menú, bien desde el panel de control, el cual contiene cuatro botones de selección. En función de la selección realizada desde el Menú Botones de Modo (Mode Buttons) dispondremos de dos opciones: •...

  • Página 38: Ganancia (Gain)

    Simrad SH80 Ganancia (Gain) Los controles de ganancia pueden ser tanto horizontales como verticales. Ganancia Horizontal Los dos botones superiores controlan la ganancia del receptor en la presentación horizontal del sónar. El nivel de ganancia seleccionado puede verse en el menú...

  • Página 39: Alcance (Range)

    Panel de control del sónar Alcance (Range) Los controles de Alcance (Range) pueden ser horizontales o verticales. Alcance horizontal Los dos botones superiores, controlan el alcance horizontal. El alcance seleccionado se visualiza en el menú Horizontal y sobre el indicador de inclinación, en la esquina superior izquierda de la pantalla.

  • Página 40: Cursor

    Simrad SH80 Cursor El cursor se utiliza tanto como elemento de orientación en pantalla, como para trabajar con los menús. Menú El botón Menú se usa para seleccionar entre las presentaciones Menú o Pantalla Completa (Full Screen). Cuando tenemos en pantalla el menú...
  • Página 41 Panel de control del sónar Trackball El trackball controla el cursor, el cual cambia de aspecto en función de su posición en pantalla. • En el campo eco, el cursor es naranja. • En el campo menú, el cursor es una flecha. •...

  • Página 42: Train (Orientación)

    Simrad SH80 Train (Orientación) El canal de audio se visualiza como una línea blanca contínua y puede orientarse tanto manual como automáticamente. El ángulo de orientación, relativo a la proa, se observa en la esquina superior derecha de la pantalla.
  • Página 43 Panel de control del sónar Cuando está activada la función Inclinación automática (Auto Tilt), en el modo Rastreo de Posición (Position Track), el centro del ángulo de inclinación se ajusta automáticamente, en función de la distancia hasta la posición rastreada. Seguimiento del blanco (Target Track) Para rastrear un blanco, colocar el cursor sobre el punto deseado y pulsar el botón Seguimiento del blanco (Target Track).

  • Página 44: Tilt (Inclinación)

    Simrad SH80 Tilt (Inclinación) Inclinación Manual En el Modo Manual podemos inclinar el transductor, dentro de los límites del sistema, pulsando los botones de Inclinación arriba (flecha Tilt up) o Inclinación abajo (flecha Tilt down). Cada vez que pulsamos, uno u otro, el ángulo de inclinación cambia por pasos de 1º.
  • Página 45 Panel de control del sónar • Modos Posición y Seguimiento del Blanco: El centro del ángulo de inclinación se ajusta automáticamente en función de la distancia hasta la posición del blanco rastreado. El transductor se inclina por pasos, de forma automática, después de cada transmisión.

  • Página 46: Various (Varios)

    Simrad SH80 Various (Varios) Aquí tenemos varios grupos de botones: Zoom, Grabar (Record), Silencio (Mute) y Descentrado (Off Centre). Silencio (Mute) El botón de Silencio (Mute) no se utiliza en este sónar SH80. Grabar (Record) La función grabar se utiliza para almacenar tanto imágenes aisladas como secuencias de imágenes,...

  • Página 47: Funcionamiento

    → Ayuda en línea, página 56 Nota: Recuerde que el transductor del SH80, cuando está totalmente bajado, queda a 1,0 metros por debajo del casco del barco. ¡La velocidad máxima de la embarcación, en estas condiciones, ha de ser de 20 nudos! Puntos relacionados →...

  • Página 48: Mantenimiento Del Sónar

    Simrad SH80 Mantenimiento del sónar Procedimientos de mantenimiento Para garantizar el máximo rendimiento del sónar, es muy importante seguir sistemáticamente las instrucciones de mantenimiento que se describen en el capítulo Mantenimiento. ¡Muy importante! Al atracar el barco Cuidado: Cuando se atraca el barco, el conmutador S102 situado detrás de la Unidad Procesadora del Sónar, tiene que...

  • Página 49: Encendido Y Apagado Del Sónar

    Funcionamiento Encendido y apagado del sónar Nota: Antes de poner en marcha el sónar, compruebe que hay suficiente calado y que la velocidad del barco está dentro de los máximos especificados para cuando el transductor está bajado. MAIN SW. Procedimiento de encendendido Siga el siguiente procedimiento para encender el sónar.

  • Página 50: Procedimiento De Apagado

    S101 (CD15006) Cambio de diseño En los sonares suministrados por Simrad antes de Agosto de 2003, se utiliza la Unidad Procesadora de Sónar APC10. Esta unidad también dispone de un interruptor ”on/off” detrás del panel frontal. En vez de desconectar el cable de alimentación, este conector puede cambiarse a ”off”.

  • Página 51: Medidas De Seguridad En Dique Seco

    Funcionamiento Advertencia: Si apagamos el sónar cuando aún está bajado el transductor, deberemos subirlo mediante el conmutador de elevar/descender (hoist/lower), que está en la Unidad de Control del Motor, o bien, manualmente con la manivela. Los procedimientos de emergencia, para subir el transductor, se describen en el capítulo de Mantenimiento.

  • Página 52: Funcionamiento De Los Menús

    Simrad SH80 Funcionamiento de los menús Introducción El sistema de menús, de este sónar, está diseñado para facilitar y agilizar el acceso a los parámetros. El menú puede eliminarse de la pantalla. Algunos de los parámetros (por ejemplo, Alcance, Ganancia e Inclinación) pueden controlarse tanto desde el botón del menú,...

  • Página 53: Presentaciones En Pantalla

    Funcionamiento Presentaciones en pantalla Podemos determinar si queremos que el menú permanezca siempre en pantalla, o bien, que sólo esté disponible cuando deseemos modificar los parámetros. El botón Menu, en el Panel de Control, se utiliza para seleccionar Menu o presentación Pantalla Completa (Full Screen).
  • Página 54 Simrad SH80 Presentación típica con el menú oculto a la vista (CD15008B) Presentación típica con el menú temporal situado en la parte izquierda de la pantalla. (CD15008C) 850-164793 / Rev.C...

  • Página 55: Estructura De Los Menús

    Funcionamiento Estructura de los Menús El campo menú de la pantalla del sónar contiene diversos botones, pestañas y cuadros de diálogo de parámetros. (A) Tipo de sónar: El botón superior indica que el sónar está en funcionamiento. Este botón no puede pulsarse. (B) Selección de modo: El segundo botón se usa para ver en qué...

  • Página 56: Los Botones Del Menú

    Simrad SH80 Los botones del Menú Cada menú dispone de diversos botones. Cada botón indica el parámetro y su función en ese momento. La mayoría de los botones, de cada campo menú, tienen tres funciones: • Podemos seleccionar un valor de parámetro, más bajo.

  • Página 57: Seleccionar Un Nuevo Valor De Parámetro

    Funcionamiento Seleccionar un nuevo valor de parámetro Podemos trabajar con el menú mediante el trackball y el botón Seleccionar (Select) del Panel de Control. CURSOR Sin embargo, a medida que vaya adquiriendo Object Menu Select View práctica, y se haya familiarizado con las diversas funciones, podrá...
  • Página 58 Simrad SH80 El valor del parámetro, que se visualiza en el botón, está activo aunque no cerremos el cuadro de diálogo. Esto facilita la comprobación del efecto ocasionado en cada ajuste de parámetro. Obsérvese que los parámetros relacionados con el transceptor, empezarán a funcionar en el momento de emisión...

  • Página 59: Memorización De Parámetros

    Funcionamiento Memorización de parámetros Ajustes predeterminados Los ajustes de parámetros identificados con un asterisco (*) indican que se trata de ajustes para un correcto funcionamiento en condiciones normales. Si se ”despista” con el ajuste, la función Ajustes predeterminados (Default settings) le devolverá...

  • Página 60: Ayudas Visuales

    Simrad SH80 Ayudas visuales Información común en pantalla En casi todos los modos de visualización, puede obtenerse la siguiente información: • El Indicador de Inclinación (Tilt indicator) se localiza en la esquina superior izquierda; la ganancia y el alcance seleccionados, aparecen encima de este indicador.

  • Página 61: Apariencia

    Funcionamiento Apariencia Las elecciones en el menú Apariencia (Cosmetics) le permiten activar y desactivar las diversas ayudas visuales que aparecen en pantalla. Ejemplo de pantalla de sonar con Carta de Orientación (A), Marcador de Viento (B) y Anillos de distancia (C) activados.
  • Página 62 Simrad SH80 Ejemplo de pantalla de sonar con Marcadores de Alcance Variable (D), Rosa Náutica (E) y Anillo Vertical (F) activado. El anillo vertical indica el valor del acance vertical. 100 m 200 m 1123 m 300 m 400 m...
  • Página 63 Funcionamiento Ejemplo de pantalla de sonar con Divisores Verticales de Profundidad (G), Histórico del track con Marcadores de Minuto (H) e Indicador de Proa (I) activados. 100 m 200 m 300 m 400 m (CD15014C) (G) Los divisores de profundidad (Depth dividers) aparecen como líneas horizontales punteadas y se usan para la visualización de los cambios de profundidad, en las divisiones verticales.

  • Página 64: Instalación De Opciones

    • Lecturas cientificas Nótese que todas las opciones están pre-programadas en la versión estándar del sónar y que, Simrad, le ofrece la posibilidad de probar cada una de dichas opciones, durante un mes. Al solicitar la instalación permanente, Simrad le comunicará el código de acceso.
  • Página 65 Funcionamiento HWID - Este campo, de 12 caracteres, muestra el código de identificación exclusivo de su SH80. Este código es diferente para cada sónar. Simrad utiliza este código para generar la contraseña, de 32 caracteres, usada para la instalación permanente de opciones.

  • Página 66: Ayuda En Línea

    Simrad SH80 Ayuda en línea Este sónar SH80 cuenta con un sistema de ayuda muy práctico, al cual se accede desde todos los cuadros de diálogo de parámetros y desde todos los menús, simplemente pulsando el botón de Ayuda (Help).

  • Página 67: Descripción De Los Menús

    Introducción En esta sección se ofrecen descripciones detalladas de todos los menús del sistema del sónar SH80; se divide en los capítulos reseñados más abajo. Para una información completa sobre cómo operar con el sistema de menús, consultar la sección Funcionamiento del Menú.
  • Página 68 Simrad SH80 Puntos relacionados → Funcionamiento del Menú, página 42 → Estructura de los Menús, página 45 → Listado Alfabético de parámetros, página 86 850-164793 / Rev.C...

  • Página 69: Menús Activos

    Descripción de los Menús Menús activos Introducción Los Menús Activos son los más relevantes de los distintos modos operativos. Los menús se localizan en las pestañas verticales, de mano derecha, para seleccionar alguno de ellos, use el trackball y el botón de Seleccionar (Select) en el Panel de Control del Sónar.

  • Página 70: Horizontal

    Simrad SH80 Horizontal El menú Horizontal se utiliza para las presentaciones horizontales, las cuales están disponibles en todos los modos de visualización. Cuando seleccionamos y definimos algún parámetro desde ajuste horizontal, dicho ajuste se traslada automáticamente al resto de modos.

  • Página 71: Vertical

    Descripción de los Menús Vertical El menú Vertical sólo aparece en los modos con función de división vertical. Todos los ajustes relevantes para los modos verticales, excepto Potencia Tx, pueden seleccionarse de manera independiente respecto a los ajustes de los modos horizontales. Al seleccionar y definir un ajuste vertical (en cualquier modo), éste también se aplicará...

  • Página 72: Visualizar

    Simrad SH80 Visualizar El menú Visualizar (Display) aparece en todos los modos de trabajo y nos permite acceder a los parámetros que controlan las presentaciones en pantalla. Algunas de las opciones de este menú se controlan, sencillamente, mediante los botones de on/off.

  • Página 73: Configurar

    Descripción de los Menús Configurar El menú Configurar (Setup) está disponible en todos los modos de trabajo y nos da acceso a los parámetros que controlan el procesamiento y los algoritmos del sistema del sónar. Además, nos da acceso a parámetros y funciones específicas, como pueden ser el Test y Guardar/Recuperar.

  • Página 74: Objeto

    Simrad SH80 Objeto El menú Objeto (Objects) aparece en todos los modos y nos muestra el alcance (R), la orientación (B) y la profundidad (D) de todos los objetos seleccionados. Las abreviaturas de identificación (ID) de los objetos son: AT - Marcador de seguimiento automático del blanco (Automatic Target Track Marker) Ci - Marcador de círculo (Circle Marker)

  • Página 75: Menús Temporales

    Descripción de los Menús Menús Temporales Los menús Temporales se seleccionan desde los menús activos y están identificados por pestañas verticales, en el lado derecho del menú. Pueden seleccionarse, fácilmente, mediante el botón Seleccionar (Select) con el trackball. Sin embargo, los menús Temporales deben eliminarse manualmente usando el botón Cerrar (Close) en la parte inferior del menú.

  • Página 76: Menú Apariencia

    Simrad SH80 Menú Apariencia Podemos activar el menú Apariencia (Cosmetics) pulsando el botón Apariencia en el menú Visualizar (Display), para acceder al control de diversos parámetros de ”aspecto” de la pantalla del sónar. Todas las funciones (excepto Histórico de Derrota) se controlan con botones on/off.

  • Página 77: Menú Grabar/Reproducir

    Descripción de los Menús Menú Grabar/Reproducir El Menú Grabar/Reproducir (Store/Recall) se activa con el botón del mismo nombre, que está en el menú Configurar (Setup). El Menú Guardar/Recuperar (Store/Recall) se utiliza para almacenar imágenes aisladas o secuencias de imágenes, las cuales son fácilmente recuperables para evaluación o para comparar bancos de peces.

  • Página 78: Menú Test Sistema

    Simrad SH80 Menú Test sistema El menú Test Sistema (System Test) se activa mediante el botón Prueba en el menú Configurar (Setup). A través del menú System Test accedemos a diversas rutinas de comprobación de la operativa y de las funciones del sistema. Estos tests sólo deben realizarlos los servicios técnicos autorizados.
  • Página 79 Descripción de los Menús Acerca de (About) - Este botón nos da acceso a un diálogo informativo sobre la versión instalada de software. El botón Cerrar (Close) cierra el menú. El botón Ayuada abre la ayuda en línea. Puntos relacionados →...

  • Página 80: Menú Ordenar Modos

    Simrad SH80 Menú Ordenar Modos El menú Ordenar Modos (Sort Modes) se activa desde el botón Ordenar Modos en el menú Configurar (Setup). El menú Ordenar Modos se utiliza para determinar el orden de aparición de los modos de visualización que se activan con los cuatro botones de Modo, en el Panel de Control.

  • Página 81: Menús Emergentes

    Descripción de los Menús Menús Emergentes Para acceder a los Menús Emergentes se utiliza el botón Ver y el de Objecto del Panel de Control, o bien los botones central y derecho del ratón, si éste está instalado. Cada botón activa un menú...

  • Página 82: Menú Emergente Ver

    Borrar Ecos - Cuando seleccionamos Erase Echos, todos los ecos de la pantalla del sónar, se borrarán. Sincronizar - Esta función no está operativa en el sóna SH80. Para el tema de sincronización con equipos externos consultar el menú Configurar (Setup).
  • Página 83 Descripción de los Menús Menú Ver - Cuando seleccionamos Menú Ver, los menús visualizados aparecen en función de la presentación en la que está el cursor, por lo tanto, disponemos de diversos menús Ver. Puntos relacionados → Menús Ver, página 76 →...

  • Página 84: Menú Emergente Objetos

    Simrad SH80 Menú emergente Objetos Al menú emergente Objetos accederemos pulsando el botón Objeto con el trackball del Panel de Control del sónar, o bien, con el botón derecho del ratón, si dispone Este tipo de menú se utiliza, habitualmente, cuando trabajamos desde el ratón opcional, ya que la mayoría de las funciones...
  • Página 85 Descripción de los Menús Parámetros Funciones básicas - Estas selecciones nos dan acceso a las mismas funciones que las elegidas desde los botones del Panel de Control del sónar. - Seguimiento Blanco (Target Track) - Seguimiento Posición (Position Track) - Ajustar Marcador (Set Marker) - Nuevo Marcador Barco Propio (New Own Ship Marker) - Marcador de Circulo (Circle Marker) - Símbolo del arte (Gear Symbol)

  • Página 86: Menús Ver

    Simrad SH80 Menús Ver Los menús Ver (View) se activan desder el menú emergente View, al cual tenemos acceso mediante el botón View del Panel de Control, o bien, mediante el botón central del ratón. Los menús View se identifican gracias a las pestañas verticales, en el lado derecho, y pueden cerrarse, fácilmente, mediante el botón...

  • Página 87: Menú Vista General (Geoview)

    Descripción de los Menús Menú Vista General (GeoView) El menú GeoView se activa pulsando el botón Ver (View) en el Panel de Control o el botón central del ratón en cualquiera de las vistas horizontales y seleccionando menú View en el emergente Ver (View).

  • Página 88: Presentación Vertical (Verticalview)

    Simrad SH80 Presentación Vertical (VerticalView) El menú Presentación Vertical (Vertical View) se activa pulsando el botón Ver (View) en el Panel de Control o con el botón central del ratón, mientras tenemos el cursor posicionado en cualquiera de las vistas verticales y seleccionando menú Ver (View) en el menú...

  • Página 89: Presentación De Captura (Catchview)

    Descripción de los Menús Presentación de Captura (CatchView) El menú Presentación de captura (CatchView) se activa pulsando el botón Ver (View), en el Panel de Control, o bien, con el botón central del ratón, mientras tenemos el cursor en la presentación Captura (Catch) y seleccionamos menú...

  • Página 90: Mensajes

    Simrad SH80 Mensajes Categorias de mensajes Cuando resulta oportuno el sónar proveerá al usuario (o al servicio técnico) de mensajes técnicos o mensajes sobre el funcionamiento. Éstos se clasifican en cuatro categorías: Avisos, Alarmas de funcionamiento, Alarmas del sistema y Errores.

  • Página 91: Avisos

    Descripción de los Menús Avisos El menú Avisos (Warnings) se activa desde el botón del mismo nombre que está en la Barra de Mensajes (Message Bar). En el menú Avisos (Warnings) podemos ver los mensajes emitidos por el sónar. Cada uno queda identificado con su hora de emisión y un encabezamiento.

  • Página 92: Alarmas De Funcionamiento

    Simrad SH80 Alarmas de funcionamiento El diálogo de Alarmas de funcionamiento (Operator alarms) se activa desde el botón del mismo nombre que está en la Barra de Mensajes (Message Bar). El menú Alarmas de funcionamiento nos muestra alarmas emitidas por el sistema del sónar. Cada mensaje de alarma queda identificado por la hora de emisión y un encabezamiento.

  • Página 93: Alarmas Del Sistema

    Descripción de los Menús Alarmas del sistema El diálogo Alarmas del sistema (System alarms) se activa desde el botón del mismo nombre que está en la Barra de Mensajes (Message Bar). El diálogo Alarmas del sistema (System alarms) muestra las alarmas emitidas por el sistema del sónar.

  • Página 94: Errores

    Simrad SH80 Errores El diálogo Errores (Errors) se activa desde el botón del mismo nombre, que está en la Barra de Mensajes (Message Bar). En el menú Errores aparecen las alarmas emitidas por el propio sónar. Cada mensaje de error se identifica con el momento en el que se emitió...

  • Página 95: Parámetros

    Parámetros PARÁMETROS Diálogos de parámetros y ayuda En este capítulo se describen todos los diálogos de parámetros a los que se tiene acceso desde el sistema de menús. Cuando seleccionamos un parámetro, las opciones disponibles aparecen en un cuadro de diálogo, debajo del menú. Entonces podemos realizar el ajuste utilizando los botones o las listas.

  • Página 96: Listado Alfabético

    Simrad SH80 Listado alfabético Este es un listado que relaciona los parámetros incorporados en el sistema de sónar SH80. → → Acerca de, página 87 Linea Derrota, página 125 → → Ajustes de Usuario, página 88 Menú, página 126 →...

  • Página 97: Acerca De

    Parámetros Acerca de Al cuadro de diálogo del parámetro Acerca de (About) podemos acceder desde el menú Test Sistema (System test). El diálogo Acerca de (About), sólo se utiliza para obtener información sobre la versión del software. Además, gracias al botón Versiones (Versions), que abre un pequeño documento de texto, tendremos información más detallada pero que no resulta de interés para el manejo del sónar.

  • Página 98: Ajustes De Usuario

    Simrad SH80 Ajustes de Usuario Para acceder a Ajustes de Usuario (User Setting) debemos ir al menú de Configurar (Setup). La función Ajustes de Usuario se utiliza para memorizar ajustes para trabajos de uso habitual, como tipos de pesca, o bien ajustes específicos. Los ajustes guardados pueden descargarse fácilmente, mediante los menús operativos.

  • Página 99: Alarma De Peces

    Parámetros Alarma de Peces El botón Alarma de Peces está en el menú Configurar. La función Alarma de Peces habilita el sónar para que emita una alarma cuando se detecta un banco de peces dentro del sector seleccionado. Este sector se visualiza en la imagen horizontal representado por líneas punteadas.

  • Página 100: Alcance

    Manual. El sónar SH80 está diseñado para trabajar con diferentes unidades de medida en los alcances horizontales: metros, millas náuticas, kilómetros, pies o yardas. Podemos seleccionar una u otra medida, pulsando el botón Unidades (Units) en el menú...

  • Página 101: Arte

    Parámetros Arte El botón de Arte (Gear) se localiza en el menú de Configurar (Setup). El diálogo del parámetro Arte (Gear) se utiliza para seleccionar el tipo de arte y para visualizar, en pantalla, su tamaño y su posición. Usando Editar (Edit…) es posible programar el sistema para tres unidades de cerco, tres redes de arrastre de fondo y tres redes pelágicas diferentes.

  • Página 102: Barra De Mensajes

    Simrad SH80 Barra de Mensajes El botón Mensajes (Message Bar) está en el menú Test sistema (System test), al cual se accede pulsando el botón Prueba en el menú de Configurar (Setup). El sónar, de manera automática, emite mensajes cuando detecta alguna anomalía.
  • Página 103 Parámetros → Errores, página 84 850-164793 / Rev.C...

  • Página 104: Botones De Modo

    Simrad SH80 Botones de Modo Localizaremos el botón de Botones de Modos (Mode buttons) en el menú Visualizar (Display). Se trata de un simple interruptor de selección entre Modo o Usuario, a través del cual se definen las funciones operativas de los cuatro botones de Modo del Panel de Control del Sónar.

  • Página 105: Cardumen

    Parámetros Cardumen El botón de Cardumen (School) se localiza en el menú Configurar (Setup). El parámetro Cardumen (School) se usa para obtener información sobre el volumen estimado de un banco, en el programa de rastreo automático de blanco. Podemos seleccionar cuatro tipos de especies definidas, a parte de la del Propio (Own school).

  • Página 106: Colores

    Simrad SH80 Colores El botón Colores (Colours) está en el menú Visualizar (Display). La intensidad de color de la presentación de eco, puede seleccionarse en tres escalas diferentes. En condiciones normales, los colores en tono Normal nos darán la mejor visualización de la presentación del eco, mientras que los colores Fuertes se preferirán...

  • Página 107: Editar Banco

    Parámetros Editar Banco El diálogo del parámetro Editar Banco (Edit School) es accesible a través del botón Cardumen (School), en el menú de Configurar (Setup). En el diálogo School, al pulsar Editar editamos las especies seleccionadas. En el botón superior vemos las especies seleccionadas en el diálogo Cardumen (School).

  • Página 108: Demora (Horizontal)

    Simrad SH80 Demora (Horizontal) Para acceder a los parámetros de Demora (Bearing) debemos ir a los menú Horizontal. La Demora (Bearing) del canal de audio se controla, normalmente, desde el Panel de Control del sónar. La orientación seleccionada aparece representada por una línea blanca contínua, que parte desde la posición del transductor.
  • Página 109 Parámetros Absoluto/Relativo Para ajustar la demora del canal de audio relativa al norte verdadero, pulsar Absoluto y Relativo para ajustarla relativa a la proa. Manual/Auto En Modo Manual, el canal de audio puede irse orientando en una u otra dirección de forma continuada, pulsando los dos botones de flecha (campo Orientación del Panel de Control).

  • Página 110: Demora (Vertical)

    Simrad SH80 Demora (Vertical) Para acceder al parámetro Demora (Vertical) (Bearing - vertical) debemos ir al menú Vertical. Este diálogo nos permite mover, manualmente, la orientación del canal de audio. Normalmente, la orientación del canal de audio se controla con los botones del Panel de Control. La orientación de la división vertical (que se representa con una línea en la imagen...

  • Página 111: Dirección Viento

    Parámetros Dirección viento El botón Dirección viento (Wind Direction) se localiza en el menú Configurar (Setup). El marcador de viento está en la parte externa de la presentación del eco y aparece como una flecha blanca, que puede ajustarse manualmente, para indicar la dirección del viento o la dirección actual, o bien, automáticamente, si disponemos de un sensor de viento conectado.

  • Página 112: Alcance (Presentación De Captura)

    Simrad SH80 Alcance (Presentación de Captura) El botón Alcance (Range) es accesible desde el menú Presentación de Captura (CatchView). El menú Presentación de Captura (CatchView) se activa pulsando el botón View (Ver) en el Panel de Control del sónar, o bien, con el botón central del ratón, mientras el cursor está...

  • Página 113: Alcance (Presentación De Eco)

    Parámetros Alcance (Presentación de Eco) El parámetro Alcance (Presentación de Eco) (Range - EchoView) está localizado en el menú Presentación de Eco (EchoView). El menú Presentación de Eco (EchoView) se activa pulsando el botón View (Ver) en el Panel de Control, o bien, mediante el botón central del ratón (mientras tenemos el cursor en la presentación Ecosonda, seleccionando Abrir Menú...

  • Página 114: Distancia Directa / Horizontal

    Simrad SH80 Distancia Directa / Horizontal El botón de Distancia Directa / Distancia Horizontal (Slant Range/True Range) está en el menú Apariencia (Cosmetics). En la presentación Distancia Directa la distancia al blanco se mide a lo largo del ángulo de inclinación.

  • Página 115: Editar Arte De Arrastre

    Estos parámetros nos permiten visualizar y definir la distancia y la profundidad de nuestro arte de arrastre, así como la altura, la anchura y la apertura del mismo. Si utiliza el sistema ITI de Simrad, estos parámetros se obtienen de forma automática. Distancia Disponemos de un diálogo dedicado para definir la...

  • Página 116: Editar Arte De Cerco

    Simrad SH80 Editar Arte de Cerco Localizaremos el diálogo del parámetro Arte (Gear) en el menú de Configurar (Setup). Podemos editar cada una de las opciones disponibles, del diálogo Arte, usando el botón Editar (Edit). Este diálogo de parámetro, es accesible, cuando hemos seleccionado una función de cerco.

  • Página 117: Espectro De Colores

    Parámetros Espectro de colores El botón de Espectro de colores (Colour Threshold) lo encontramos en el menú Visualizar (Display). La función Espectro de colores se utiliza para reducir el número de colores del eco, en la pantalla. La intensidad de los ecos viene indicada en una escala de 16 o 64 colores.

  • Página 118: Escala (Scale)

    Simrad SH80 Escala (Scale) El botón Escala (Scale) se localiza en el menú Vista General (GeoView). El menú GeoView se activa pulsando el botón View (Ver) en el Panel de Control o con el botón central del ratón sobre cualquier menú...

  • Página 119: Escala Zoom

    Parámetros Escala zoom El botón de Escala Zoom (Zoom Scale) está localizado en el menú Presentación Vertical (VerticalView). La función Escala Zoom se utiliza para escalar el zoom del área del fondo. 850-164793 / Rev.C...

  • Página 120: Estabilizador

    Simrad SH80 Estabilizador El botón Estabilizador (Stabilizer) está en el menú Configurar (Setup). Cuando la función está activa, el haz del transductor, queda eléctronicamente estabilizado, para contrarrestar el cabeceo y balanceo. La dirección del haz estará, permanentemente, cambiando en función de los movimientos del barco, de tal manera que éstos se compensarán siempre que la embarcación sufra...

  • Página 121: Estado

    Parámetros Estado El diálogo de Estado (Status) aparece por defecto, en la esquina superior derecha de la pantalla. No podemos cerrar el diálogo Estado, pero si seleccionamos otro parámetro, éste lo substituirá. Este diálogo contiene un indicador de posición del transductor, así como lecturas de hora, fecha, latitud, longitud, rumbo y velocidad.

  • Página 122: Expansión

    Simrad SH80 Expansión Para acceder al parámetro Expansión, ir al menú Presentación de Eco (EchoView). La función Expansión se utiliza para expandir la presentación de eco que está junto al símbolo del arte, o bien, del fondo. Para conseguir la expansión del fondo, necesitamos tener conectada una ecosonda.

  • Página 123: Filtro Pp

    Parámetros Filtro PP El Filtro PP (Pulso a pulso) (PP Filter) es accesible desde los siguientes menús: Horizontal y Vertical. El Filtro PP (Ping-to Ping filter) reduce el ruido y los ecos no deseados de la pantalla. Este filtro tiene tres niveles. El filtro pulso a pulso compara los ecos desde los últimos pulsos, tenemos: para los 2 últimos, Débil (Weak), para los 4 últimos, Medium y para los 8 últimos, Fuerte (Strong).

  • Página 124: Frecuencia

    Como que, la absorción del sonido, en agua de mar, decrece con la frecuencia, con bajas frecuencias obtenemos mayor alcance. Si dispone sólo de la frecuencia estándar, Simrad le ofrece la posibilidad de probar la opción multi frecuencia, durante un mes, absolutamente gratis.

  • Página 125: Ganancia

    Parámetros Ganancia Podemos acceder al parámetro Ganancia a través de los siguientes menús: Horizontal y Vertical. Normalmente, la Ganancia (Gain), se selecciona desde el Panel de Control del sónar. Podemos elegir entre 51 valores, numerados entre el 0 y el 50 y realizar modificaciones en intérvalos de 1 dB. Además de la lectura que aparece en el botón Ganancia, tenemos información de la Ganancia Horizontal en el indicador de inclinación, que está...

  • Página 126: Grabar

    Simrad SH80 Grabar El botón de Grabar (Store) se localiza en el menú Grabar/Reproducir (Store/Recall), al cual se accede desde el menú de Configurar (Setup). El botón Grabar se utiliza para guardar la información visualizada, ya sea un bucle de secuencias, o imágenes independientes de la pantalla, en función de la selección realizada...

  • Página 127: Haz

    Parámetros A los parámetros correspondientes a Haz se accede desde el menú Horizontal. Los comandos relativos a Haz nos permiten seleccionar el ancho del haz vertical desde la presentación horizontal. La selección del haz puede hacerse de forma manual o bien, controlarla automáticamente en función del alcance seleccionado.

  • Página 128: Hora Y Fecha

    Simrad SH80 Hora y Fecha El cuadro de diálogo de Fecha y hora es accesible pulsando los botones de Hora (Time) y Fecha (Date) en el diálogo de Ajustes predeterminados, que está en la parte superior del menú. Ya que estos datos tienen conexión a batería, permanecen en la memoria del sónar aún cuando éste no esté...

  • Página 129: Iluminación Teclado

    Parámetros Iluminación teclado El botón de Iluminación teclado (Panel Backlight) se localiza en el menú Visualizar (Display). La función Iluminación teclado controla la iluminación del teclado del Panel de Control del sónar, en 8 niveles (del 0 al 7). Téngase en cuenta que la Illuminación teclado sólo puede regularse manualmente.

  • Página 130: Inclinación

    Simrad SH80 Inclinación Podemos acceder al parámetro Inclinación (Tilt) desde los menú Horizontal. Normalmente, la inclinación se controla desde el Panel de Control. Podemos inclinar eléctronicamente el transductor desde +10º hasta -60º. Además de la lectura en el botón de inclinación, tenemos el ángulo en el indicador de inclinación, situado en la...
  • Página 131 Parámetros Manual En el modo manual, el transductor puede inclinarse, dentro de los límites establecidos, pulsando los botones de ”inclinación arriba”· e ”inclinación abajo”. Auto En Modo Inclinación Automática, el transductor cambia automáticamente su ángulo de inclinación en cada transmisión. Los cambios se seleccionan con el botón Pasos de Inclinación y el total de inclinación se determina con el botón Sector de Inclinación.

  • Página 132: Indicador De Dirección

    Simrad SH80 Indicador de dirección Podemos acceder al Indicador de dirección (Direction Indicator) desde el menú Presentación Vertical (Vertical View), cuando la Origen datos (Data Source) esté ajustada en Indicador. El menú Presentación vertical se activa pulsando el botón View (Ver) en el Panel de Control (o bien, con el botón central del ratón) mientras, situamos el cursor sobre cualquier...

  • Página 133: Inspeccionar Objeto

    Parámetros Inspeccionar objeto Los parámetros Inspeccionar objeto (Inspect object) son accesibles cuando seleccionamos un marcador de blanco, en el menú Objetos (Objects) y, también, cuando situamos el cursor en el marcador y pulsamos el botón Seleccionar (Select) en el Panel de Control del sónar. El diálogo del parámetro Inspeccionar objeto (Inspect object) monitoriza los parámetros actuales del objeto seleccionado.

  • Página 134: Idioma

    Simrad SH80 Idioma Localizaremos el botón de Idioma (Language) en el menú Visualizar (Display). El diálogo del parámetro Idioma se utiliza para seleccionar el idioma de los menús. 850-164793 / Rev.C...

  • Página 135: Linea De Derrota

    Parámetros Linea de Derrota Podemos acceder al Linea de Derrota (Track History) desde el menú Apariencia (Cosmetics). Las líneas de Linea de Derrota representan el histórico de movimientos de nuestro barco y aparecen trás el símbolo de embarcación. Cuando activamos esta función, podemos ajustar la longitud (en tiempo) de las líneas de histórico Podemos colocar marcadores de minuto en la línea de histórico: pulsar el botón de Marcador de minutos (Minute Marker)

  • Página 136: Menú

    Simrad SH80 Menú El botón de Menú se localiza en el menú Visualizar (Display). El parámetro Menú se utiliza para seleccionar diferentes niveles de complejidad del sistema de menús. • Para simplificar el trabajo, seleccione Corto (Short) en el sistema de menús, así, sólo aparecerán los parámetros más importantes.

  • Página 137: Modo (Mode)

    Parámetros Modo (Mode) El botón de Modo (Mode) se localiza en la parte superior de cada uno de los menús. El párametro Modo se usa para seleccionar el modo de presentación en pantalla. Automáticamente, visualizamos las distintas opciones disponibles según el sónar. Los distintos modos de presentación en pantalla se describen en el capítulo Modos de Visualización.

  • Página 138: Movimientos

    Simrad SH80 Movimientos El botón Movimientos (Movements) se localiza en el menú Configurar (Setup). La función Movimientos posibilita estimar, durante un período de tiempo (de uno a diez minutos), la posición de un banco rastreado. La posición estimada se presenta con una señal violeta. Al seleccionar 0, desconectamos la estimación de movimiento.

  • Página 139: Nivel Audio

    Parámetros Nivel audio Para acceder al parámetro Nivel audio (Audio volume) podemos hacerlo a través de los menús Horizontal y Vertical. El Nivel audio (Audio volume) del altavoz puede graduarse en 10 pasos. El canal de audio, desde el que se recupera la información audible, aparece indicado como una línea blanca contínua, la cual, puede moverse con los controles de orientación del Panel de Control, o bien, mediante el botón de Train (Orientación).

  • Página 140: Nivel De Ruido

    Simrad SH80 Nivel de ruido El botón Nivel ruido (Noise level) se localiza en el menú Horizontal. El botón Nivel ruido proporciona lectura sobre el ruido actual en las aguas que circunda el barco. Sólo se utiliza para hacer comprobaciones. Este ruido es generado por los chorros de agua, turbulencias mecánicas del propio casco y las máquinas o,...

  • Página 141: Origen Datos

    Parámetros Origen datos El botón Origen datos (Data Source) se localiza en el menú de Presentación Vertical (Vertical View). Los menús Ver (View) se activan pulsando el botón View en el Panel de Control del sónar, o bien, con el botón central del ratón, mientras situamos el cursor en cualquiera de las visualizaciones verticales y seleccionamos Menú...

  • Página 142: Paleta

    Simrad SH80 Paleta El botón Paleta (Palette) se localiza en el menú Visualizar (Display). El diálogo del parámetro Paleta se usa para seleccionar los colores de fondo y el brillo de noche/día de la pantalla. 850-164793 / Rev.C...

  • Página 143: Pasos Búsqueda

    Parámetros Pasos búsqueda El parámetro Pasos búsqueda es accesible desde el diálogo Demora, al cual llegamos desde el menú Horizontal. El diálogo del parámetro Pasos búsqueda se usa para definir el tamaño de cada uno de los pasos (en grados) que el haz de audio debe viajar entre transmisiones.

  • Página 144: Posición Estimada

    Simrad SH80 Posición Estimada Para acceder al parámetro Estima debemos entrar en el menú Configurar (Setup) Estima se utiliza para optimizar las posiciones de la línea de histórico-derrota del barco, relativa a la actual posición de deriva del arte de pesca.

  • Página 145: Potencia Tx

    Parámetros Potencia Tx Podemos localizar el botón de Potencia Tx (TX Power) en los menús): Horizontal y Vertical. La Potencia TX se usa para conmutar (on /off) la potencia de salida del transmisor. Observe que el parámetro Potencia TX es común a todos los menús por lo que al modificarlo en uno de ellos, cambiará...

  • Página 146: Rastreo Del Blanco

    Simrad SH80 Rastreo del blanco El botón de Rastreo del blanco (Target Track) se localiza en el menú Vista General (GeoView). El menú Vista General se activa pulsando el botón View (Ver) del Panel de Control, o bien, con el botón central del ratón desde cualquier presentación horizontal y, seleccionando...

  • Página 147: Rcg (Ganancia De Control De Reverberación)

    Parámetros RCG (Ganancia de control de reverberación) El botón de RCG (Ganancia de control de reverberación) es localizable en los menús Horizontal y Vertical. La Ganancia de control de reverberación (RCG) regula la ganancia del receptor, individualmente, para cada uno de los 64 haces recibidos.

  • Página 148: Regla

    Simrad SH80 Regla Para crear una regla, abrir el menú emergente Objeto (Object), en el Panel de Control (o bien, con el botón derecho del mouse) y seleccionar Nueva regla (New ruler) en el menú Objeto. Para abrir el diálogo Regla, hacer clic sobre la regla con el botón Select (Seleccionar).

  • Página 149: Reproducir

    Parámetros Reproducir El botón para Reproducir (Recall) está localizable en el menú Grabar/Reproducir (Store/Recall), al cual se accede desde el menú de Configurar (Setup). El botón de Reproducir se utiliza para volver a ver la información de pantallas, anteriormente guardadas. Podemos seleccionar qué images guardadas queremos visualizar, seleccionándolas en la lista de archivos permanentes o temporales, o iniciar una secuencia playback.

  • Página 150: Rumbo (Estado)

    Simrad SH80 Rumbo (Estado) Localizaremos el parámetro Rumbo (Heading) pulsando el botón Rmb (Rumbo) en el diálogo Estado (Status) al pie de los menús. La lectura de Rumbo es una repetición de la lectura de la entrada del girocompás. Si no tenemos entrada de señal de sensores...

  • Página 151: Rumbo (Visualizar)

    Parámetros Rumbo (Visualizar) El botón Rumbo se localiza en el menú Visualizar. Se trata de un simple conmutador para seleccionar entre Norte Verdadero y Relativo al barco. Algunos datos de demora modificarán sus valores en concordancia con esta elección. Al seleccionar uno u otro ajuste cambian los siguientes datos relativos a la demora: •...

  • Página 152: Salida Científica (Opcional)

    Simrad SH80 Salida científica (Opcional) Podemos acceder al botón de Salida científica (Scientific Output) desde el menú Configurar (Setup) La función Salida científica está diseñada, lógicamente, para usos científicos, por lo que cuando está activa, el sónar nos dará información especial en un puerto ethernet.

  • Página 153: Sector De Exploración

    Parámetros Sector de Exploración El acceso a Sector de Exploración se efectúa desde el diálogo de parámetros Demora, el cual se abre desde el menú Horizontal. El cuadro de diálogo Sector de Exploración se utiliza para definir (en grados) el sector de búsqueda; cuando está activado el modo Búsqueda Automática este parámetro establece los límites del barrido del haz de audio.

  • Página 154: Sincronización Externa

    • Esclavo - conecta el SH80, como esclavo, a un sistema externo, el cual instruirá al SH80 sobre cuándo puede transmitir. • Maestro - permite al SH80 establecer el control, con lo que este sónar instruirá, al sistema externo, sobre cuándo puede transmitir.

  • Página 155: Tipo De Pulso

    Parámetros Tipo de pulso Podemos acceder al parámetro Tipo de pulso desde los menús: Horizontal y Vertical. El diálogo del parámetro Tipo de pulso se utiliza para seleccionar el tipo de transmisión del pulso, que puede ser tanto, de Onda contínua CW con diferentes longitudes de pulso, o bien de Frecuencia Modulada FM con distintas longitudes y número de frecuencias.
  • Página 156 Simrad SH80 Onda continua CW La frecuencia del pulso transmitido es, aquí, constante, igual a la frecuencia seleccionada (si tenemos la versión de multi frecuencias instalada). Tenemos tres longitudes de pulso, a elegir: Corta, Normal y Larga. Además, la longitud de pulso cambiará, automáticamente, en relación al alcance seleccionado.

  • Página 157: Transductor

    Parámetros Transductor El botón Transductor (Transducer) está localizado en el diálogo de Estado (Status), que es el superior de entre los menús. Normalmente, la posición del transductor se determina desde el Panel de Control y ésta queda controlada tanto desde los indicadores LED del propio panel, como desde el diálogo de Estado (Status).

  • Página 158: Tvg (Ganancia Variable De Tiempo)

    Simrad SH80 TVG (Ganancia Variable de Tiempo) Podemos localizar el botón de TVG (Ganancia Variable de Tiempo) en los siguientes menús: Horizontal y Vertical. La TVG (Ganancia Variable de Tiempo) controla la ganancia en la señal del amplificador. Justo después del pulso, la ganancia es más débil y, se va incrementando con el paso del tiempo (y, por lo...

  • Página 159: Unidades

    Parámetros Unidades El botón Unidades (Units) se localiza en el menú Visualizar (Display). Al activarlo, abre el diálogo del parámetro Engineering Units (Unidades de trabajo). Este diálogo de parámetro se usa para ajustar diversas mediciones de visualización. Las unidades se presentan, de forma independiente para el Alcance, Equipamiento, Profundidad, Velocidad, Posición y Temperatura.

  • Página 160: Valores Predeterminados Fábrica

    Setting) a través del menú Configurar (Setup). Esta función nos permite borrar de la memoria del sónar todos los parámetros grabados y reinstaurar aquellos definidos por Simrad, es decir, por los ajustes de fábrica. Éstos se identifican mediante un asterisco en los diferentes diálogos de parámetro y los menús, y nos permitirán un correcto funcionamiento en condiciones...

  • Página 161: Velocidad

    Parámetros Velocidad Podemos acceder al parámetro Velocidad (Speed) pulsando el botón Vel (Speed) que está en el menú Estado (Status), al final de todo. La lectura de Velocidad (Speed) es una repetición de los datos que entran desde algún sistema externo conectado, que puede ser una corredera de velocidad o bien un sistema (D)GPS.

  • Página 162: Velocidad Viento

    Simrad SH80 Velocidad viento El botón Velocidad viento (Wind Speed) se localiza en el menú Configurar (Setup). La lectura Velocidad viento no puede considerarse como un parámetro del sónar, sinó sólo como un dato que se obtiene gracias a un sensor externo, en caso de haber alguno conectado.

  • Página 163: Ventana De Sguimiento

    Parámetros Ventana de sguimiento Podemos acceder al parámetro Ventana de seguimiento (Track Window) desde el menú Configurar (Setup). El comando Ventana seguimiento nos permite ajustar el tamaño de esta ventana. Con una ventana de gran tamaño, el sistema puede hacer rastreos más largos, con mayor facilidad, pero será más susceptible a las interferencias de ruidos de fondo.

  • Página 164: Zoom

    Simrad SH80 Zoom El botón de Zoom está localizado en el menú Presentación Vertical (VerticalView). La función Zoom se utiliza para aumentar la zona alrededor del símbolo del Arte o la del fondo, en la presentación vertical. Para obtener un zoom del fondo debemos tener una ecosonda conectada.

  • Página 165: Mantenimiento A Bordo

    Para el tema de localización y sustitución de los fusibles, consultar el capítulo específico. Las reparaciones de índole superior, así como las revisiones, deben dejarse en manos de los servicios autorizados Simrad. Puntos → Procedimiento de mantenimiento preventivo, página 156 →...

  • Página 166: Procedimiento De Mantenimiento Preventivo

    Simrad SH80 Procedimiento de mantenimiento preventivo Siga encarecidamente las instrucciones de mantenimiento del sistema de sónar SH80 que se dan a continuación. Use la información que aquí damos para crear un registro de mantenimiento, a título preventivo, asegurándose que todos los puntos relacionados en el mismo, se cumplen.

  • Página 167: Unidades Del Puente

    Mantenimiento a bordo Unidades del puente Limpieza Las unidades instaladas en el puente deben mantenerse límpias y secas. Eliminar cualquier residuo de agua salada con un paño húmedo bañado con agua dulce. No utilice nunca disolventes abrasivos. Nota: La pantalla del monitor debe tratarse con cuidado, para evitar daños en la película protectora anti-deslumbrante.
  • Página 168 Simrad SH80 MC70 Unidad Procesadora del Sónar Los dos filtros anti polvo de la MC70 están situados en las entradas de aire, en la parte frontal de la Unidad Procesadora. Filtros anti polvo en la Unidad Procesadora MC70 (CD7023) Podemos acceder al filtro simplemente estirando hacia afuera la rejilla que protege el filtro.

  • Página 169: Unidad De Transceptor

    Mantenimiento a bordo Unidad de transceptor Filtro de polvo En la parte inferior de la unidad de casco hay un filtro protector contra el polvo. Para evitar sobrecalentamientos, debemos inspeccionar y limpiar, este filtro, aproximadamente cada tres meses. Podemos acceder al filtro de polvo desde el exterior de la Unidad Transceptora, desatornillando las ocho tuercas de la parte inferior de la unidad.
  • Página 170 Simrad SH80 Si uno de los fusibles se funde, la lámpara L203 se encenderá y la lámpara L204 se apagará. Si no se encendiese la L203, compruebe el sistema de alimentación general del barco. El sistema de alimentación de la Unidad Transceptora.

  • Página 171: Unidad De Casco

    Mantenimiento a bordo Unidad de casco Conceptos generales La unidad de casco del sónar debe vigilarse periódicamente, tal y como hacemos con las máquinas del barco. Ya que esta unidad está sometida a duros esfuerzos, como el cabeceo y las vibraciones, debe inspeccionarse regularmente por si se ha desencajado algún elemento.

  • Página 172: Familiarizarse Con La Unidad De Casco

    Simrad SH80 Familiarizarse con la unidad de casco Observe la ilustración incluida aquí abajo y podrá identificar las diferentes partes que conforman el sistema. (A) Interruptor de límite superior S304 (B) Cable del transductor (C) Barra del transductor (D) Interruptor de límite...

  • Página 173: Al Atracar El Barco

    Mantenimiento a bordo Al atracar el barco Al atracar el barco debe tener mucho cuidado de no dañar la barra del sónar ni su funda protectora. Advertencia: Nunca debe subirse cuando le barco está en dique seco. Si el transductor transmite en el aire puede resultar dañado.
  • Página 174 Simrad SH80 Cuando la embarcación a permanecido en dique seco, debe comprobarse el correcto funcionamiento de las funciones de subida y bajada del transductor, mientras ponemos en funcionamiento el conmutador (ver S302 en le esquema correspondiente a la Unidad de Control del Motor en la Unidad de Casco).

  • Página 175: Limpieza Del Transductor

    Mantenimiento a bordo Limpieza del transductor Normalmente, el transductor no necesita de mucha limpieza. Sin embargo, es importante inspeccionarlo y limpiarlo periódicamente, siempre que el barco atraque. Una vez en puerto, para bajar el transductor utilice el interruptor S302 que está en la Unidad de Control del Motor (montado en el caballete).

  • Página 176: Protección Del Motor De Subida Contra Sobrecargas

    Simrad SH80 Protección del motor de subida contra sobrecargas Para proteger el motor de subida/bajada contra sobrecargas, se ha incorporado un interruptor, el S301, en la Unidad de Control del Motor, el cual puede, automáticamente, ajustarse a off, durante el proceso de subida, si la velocidad del barco es muy alta o si el vástago se ha doblado.

  • Página 177: Subida/Bajada De Emergencia

    Mantenimiento a bordo Subida/bajada de emergencia En caso de averia del control de subida/bajada desde el Panel de Control del sónar, podemos subir y bajar el transductor desde la sala de sónar. S302 Conmutador de control local Si tenemos tensión trifásica para el motor de subida/bajada y disponemos de tensión stand-by de +24 Vdc, desde la Unidad Transceptora, podremos subir/bajar el transductor mediante el conmutador S302 de la Unidad de Control del Motor.

  • Página 178: Purgado De Aire

    Simrad SH80 Purgado de aire Para evitar daños al transductor ocasionados por la entrada de aire en la barra, deberemos chequear el sistema de purgado de aire, una vez el barco ha atracado. Observe el siguiente procedimiento: Cierre la válvula de purgado, que está en la parte superior de la brida del tronco y desmonte la pipeta.

  • Página 179: Lubricación De La Unidad De Casco

    Mantenimiento a bordo Lubricación de la Unidad de Casco La Unidad de Casco se entrega lubricada de fábrica, con aceites o grasas según especificaciones. Sin embargo, pueden utilizarse otros tipos de lubricantes siempre que sean de igual calidad. Los números que aparecen a continuación hacen referencia a los puntos que deben lubricarse, en relación con la figura de la izquierda.
  • Página 180 E 2005 Simrad AS ISBN 82-8066-042-9...

Tabla de contenido
