Ingersoll Rand ARO PM05P-X-X-A02 Serie Manual Del Operario

MANUAL DEL OPERARIO
INCLUYE: JUEGOS DE SERVICIO, DESCRIPCIÓN GENERAL Y LOCALIZACIÓN DE AVERÍAS.
Consulte el documento S-631 para precauciones de funcionamiento de seguridad y puesta en servicio (PN 97999-623).
El empresario tiene la responsabilidad de poner esta información en manos de los operarios. Guárdela como referencia en el futuro.
JUEGOS DE SERVICIO
637141 reparación de la sección de aire (véase la página 8).
637140-XX reparación de la sección de fluido (véase la página 6).
DATOS DE LA BOMBA
Modelos . . . . . . Véase el cuadro de la descripción del modelo para "-XXX".
Tipo . . . . . . . . . . Diafragma doble, metálica neumático.
Material . . . . . . . Véase el cuadro de la descripción del modelo para "-XXX".
Material Entrada / Salida . . . . . . . . . . . . . . .
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Presión máxima de entrada de aire
Presión máxima de entrada de flujo
Presión máxima de salida . . . . . . . . . . . . . .
Consumo de aire . . . . . . . . . . . . . . . . . . . . .
Entrada inundada por velocidad máxima de flujo
Tamaño máximo de partículas
Desplazamiento / Ciclo @ 100 p.s.i.
Límites máximos de temperatura
Asiento de la Polipropileno
Asiento de la Acero Inoxidable
Datos dimensionales . . . . . . . . . . . . . . . . . .
Nivel de ruido @ 70 p.s.i., 60 c.p.m.*
* Los niveles de presión acústica de la bomba aquí publicados se han actualizado a un Nivel de sonido
continuo equivalente (L ) para cumplir con la intención de ANSI S1-1971, CAGI-PNEUROP S5.1
aeq
usando cuatro lugares para micrófonos.
AVISO: Todas las opciones posibles se muestran en el cuadro, sin embargo ciertas combinaciones
puede que no se recomienden. Consulte con un representante de la fábrica si tiene preguntas refer-
entes a la disponibilidad.
DESCRIPCIÓN GENERAL
La bomba de diafragma de ARO tiene una capacidad de alto volumen incluso
con baja presión de aire y ofrece una gran gama de opciones de compatibilidad
de material. Consulte el cuadro de modelos y opciones.
Las bombas de ARO ofrecen un diseño de resistencia contra los atascos, un
motor de aire modular y secciones de fluido.Las bombas neumáticas de doble
diafragma utilizan una presión diferencial en las cámaras de aire para crear al-
ternativamente succión y presión positiva de fluidos en las cámaras de fluidos.
Las válvulas de retención de bola aseguran un flujo positivo del fluido.
El ciclo de la bomba empezará cuando se aplique presión de aire y continuará
bombeando y haciendo frente a las necesidades. Creará y mantendrá presión
en la línea y detendrá su ciclo una vez que se alcance la máxima presión en la
línea (dispositivo surtidor cerrado) y volverá a bombear según se necesite.
INGERSOLL RAND COMPANY LTD
209 NORTH MAIN STREET – BRYAN, OHIO 43506
(800) 495-0276 FAX(800) 892-6276
www.ingersollrandproducts.com
1/2" BOMBA DE DIAFRAGMA
1:1 RAZÓN (METALICA)
LEA CUIDADOSAMENTE ESTE MANUAL ANTES DE INSTALAR
ESTE EQUIPO, OPERARLO O REALIZARLE SERVICIO.
1-1/2" Trimordaza
14.75 lbs (6.7 kgs)
. . . . . . . 100 p.s.i. (6.9 bar)
. . . . . . 10 p.s.i. (0.69 bar)
100 p.s.i. (6.9 bar)
1 c.f.m. / gallon (approx.)
13 g.p.m. (49.2 l.p.m.)
. . . . . . . . . . . 3/32" dia. (2.4 mm)
. . . . . . . 0.040 gal. (0.15 lit.)
. . . . . 175_ F (79_ C)
. . 200_ F (93_ C)
Véase la página 5
. . . . . . 71.1 db(A)
© 2010
PM05P-CSS-XXX-A02
1/2" BOMBA DE DIAFRAGMA
CUADRO DE DESCRIPCIÓN DEL MODELO
CUERPO CENTRAL
P - Polipropileno
ABERTURA
C - Trimordaza
MATERIAL DE MULTIPLE
S - Acero Inoxidable
ACCESORIOS DE FERRETERIA
S - Acero Inoxidable
MATERIAL DEL ASIENTO
P - Polipropileno
S - Acero Inoxidable (316)
MATERIAL DE LA BOLA
A - Santoprene
G - Nitrile
S - Acero Inoxidable (316)
MATERIAL DEL DIAFRAGMA
A - Santoprene
G - Nitrile
REPARACIÓN DE LA SECCIÓN DE FLUIDO
EJEMPLO: MODELO # PM05P-CSS-SAA-A02
JUEGOS DE FLUIDO # 637140-AA
CCN 20013736
PM05P-X-X-A02
LIBERADO/DECHARGE:
REVISADO/REVISE:
(REV. E)
PM05 P - C S S - X X X - A02
T - PTFE
R
V - Viton
R
T - PTFE
PM05P-CSS-X X X -A02
637140 - X X
BOLA
1-3-02
5-28-10

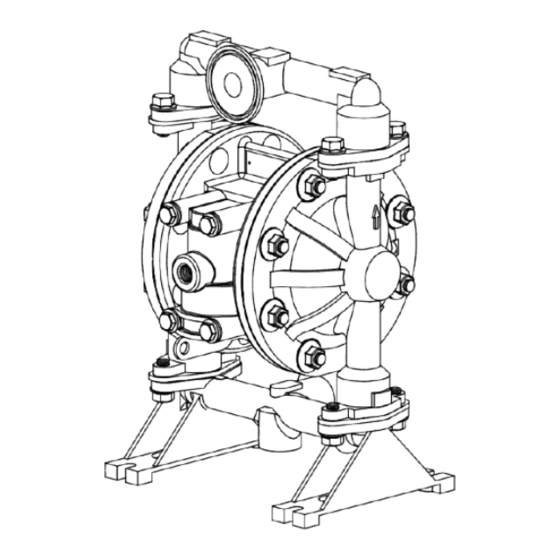

FIGURA 1
DIAFRAGMA
