1. APLICACIONES

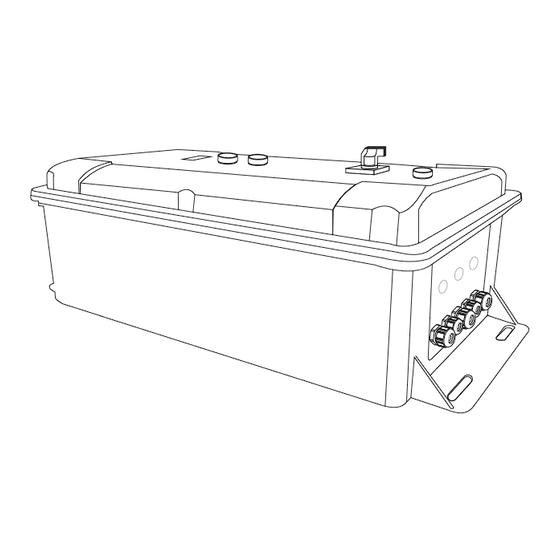

Cuadro de maniobra para 1 motor a 230 Vac trifásica. Etapa de potencia mediante inverter, permitiendo realizar el paro y arrancada suave en cada maniobra, así como
ajustar la velocidad de motor, caja en formato industrial.
Admite:
- SRT BAND: Tarjeta receptora sistema WIRELESSBAND para bandas resistivas / ópticas.
- DMT: Tarjeta selector magnético /int. seguridad / apertura.
- SRT: Tarjeta de radio para emisores 433 o 868 MHz según modelo.
2. FUNCIONAMIENTO
- El panel de control puede activarse mediante el TEST placa CI, pulsador P.ABRIR (34-36) o mediante la Tarjeta de Radio. La maniobra finaliza por la activación del
FC correspondiente, la finalización del tiempo de funcionamiento o la finalización del recorrido mediante encoder.
- Pulsando STOP, la puerta se para. Es necesario pulsar los botones ABRIR o CERRAR para reactivar la operación.
3. CONEXIONES
INDICADORES LED
1. Abrir
2. Cerrar
3. Flash
4. Freno (R1)
5. Paro Suave (R2)
6. Puerta Abierta (R3)
7. Puerta Cerrada (R4)
8. FC Abrir
9. FC Cerrar
10. Seguridad al cerrar
11. Stop
12. Botón cerrar
13. Botón abrir
SECCIONADOR
T1
T2
T3
~
230V
POWER VAR GT
POWER VAR GT
Menú: arriba ( )
Entrar en menú /
Menú : Atrás (Ret)
VARIADOR
M
3~
230V
Programación tiempos /
Menú : OK (OK)
Menú: abajo ( )
1
CLOSE
2
Detector magnético
SI/NO
3
27
6
7
4
5
8
9 10 11 1213
1
- 16
