Entrada de
batería
Tierra
Entrada de red
/ derivación
•
C
•
B
•
A
Nota: Para las conexiones de entrada, salida y batería, respete el orden de arriba a abajo, o de derecha a izquierda,
tal y como se describe en las cajas. La "N" marcada en los bornes representa el borne de neutro.
La red sencilla es una configuración predeterminada de la fábrica. No quite el puente de derivación.
Conexión: El UPS cuenta con una barra de bus independiente que conecta la salida de neutro a la tierra de la
estructura para la conexión de entrada en triángulo. Esto es un requisito del código eléctrico NEC para los neutros
derivados separados. Cuando un neutro tiene una conexión de entrada configurada en estrella, se debe retirar la
barra de bus.
Una vez completada la instalación en el equipo, vuelva a poner el panel de cubierta de los interruptores y cierre la
puerta.
4.1.3
Conecte los cables de entrada, salida y de la batería a los bornes tal y como se muestra en la siguiente imagen:

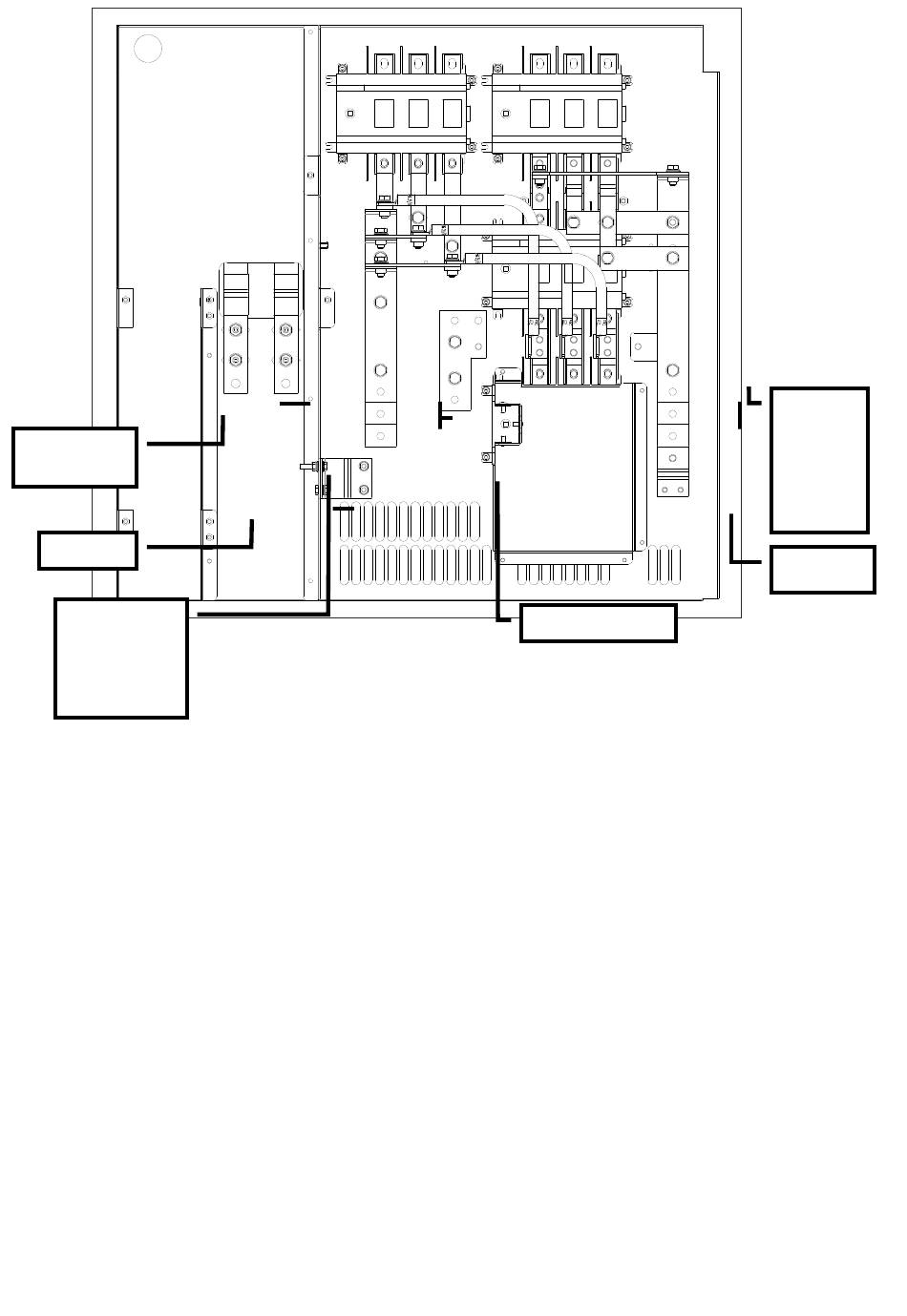

Bornes de conexión de potencia del UPS 65-80kVA
página 18 / 80
Conexión de los cables de alimentación para la unidad de entrada doble
0MLMHTK65RUENUA 00
Entrada de neutro
Salida de
carga
•
C
•
B
•
A
•
N
Conexión
