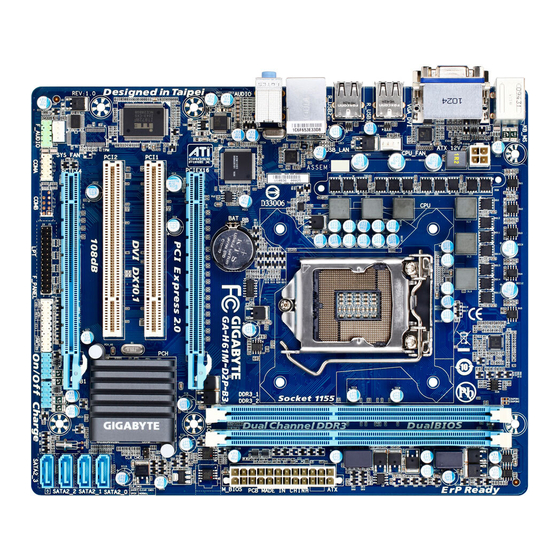

Placa base en zócalo lga1155 para las familias de procesadores intel core i7/familias de procesadores intel core i5/ familias de procesadores intel core i3/procesadores intel pentium/ procesadores intel celeron

Publicidad

Enlaces rápidos

GA-H61M-D2P-B3
Placa base en zócalo LGA1155 para las familias de procesadores
Intel
Core
i7/familias de procesadores Intel
Core
i5/
®
®
familias de procesadores Intel
Core
i3/procesadores Intel
Pentium
/
®
®
®
procesadores Intel
Celeron
®
®
Manual de usuario
Rev. 1002

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Gigabyte GA-H61M-D2P-B3

  • Página 1 GA-H61M-D2P-B3 Placa base en zócalo LGA1155 para las familias de procesadores Intel Core i7/familias de procesadores Intel Core ® ™ ® ™ familias de procesadores Intel Core i3/procesadores Intel Pentium ® ™ ® ® procesadores Intel Celeron ® ® Manual de usuario...
  • Página 2: Tabla De Contenido

    1-4-1 Configuración de memoria de canal dual ..............8 Instalación de una tarjeta de expansión ............8 Conectores del panel posterior ................ 9 Conectores internos ..................10 Para más información sobre el uso de este producto, por favor consulte la versión completa del manual de usuario (Inglés) en el sitio web de GIGABYTE. - 2 -...
  • Página 3: Capítulo 1 Instalación Del Hardware

    Capítulo 1 Instalación del hardware Precauciones de instalación La placa base contiene numerosos y delicados componentes y circuitos electrónicos que pueden resultar dañados como consecuencia de descargas electrostáticas (ESD). Antes de realizar la instalación, lea atentamente el manual de usuario y siga estos procedimientos: • No retire ni rompa las etiquetas del número de serie de la placa base ni de la garantía proporcionada por el distribuidor antes de realizar la instalación. Estas etiquetas son necesarias para la validez de la garantía. • Desconecte siempre la alimentación de CA desenchufando el cable de alimentación de la toma de corriente eléctrica antes de instalar o quitar la placa base u otros componentes de hardware.
  • Página 4: Especificaciones Del Producto

    Intel Core i3/procesadores Intel Pentium ™ ® ™ ® ® procesadores Intel Celeron en el paquete LGA1155 ® ® (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de los microprocesadores admitidos.) La memoria caché L3 varía en función del microprocesador Š Chipset Conjunto de chips Intel H61 Express ® Š Memoria 2 zócalos DIMM DDR3 de 1,5V que admiten hasta 16 Gb de memoria del Š sistema * Debido a la limitación del sistema operativo de 32 bits, cuando se instalan más de 4 Gb de memoria física, el tamaño real de la memoria mostrado será...
  • Página 5 Conectores del 1 puerto para teclado PS/2 Š panel posterior 1 puerto para ratón PS/2 Š 1 Puerto D-Sub Š 1 Puerto DVI-D Š 6 puertos USB 2.0/1.1 Š 1 puerto RJ-45 Š 3 x Conector de audio (Entrada de línea/Salida de línea/Micrófono) Š Controlador Chip iTE IT8728 Š de E/S Supervisión Detección del voltaje del sistema Š de hardware Detección de la temperatura del microprocesador y del sistema Š Detección de la velocidad del ventilador del microprocesador y del sistema Š Advertencia de fallo del ventilador del microprocesador y del sistema Š...
  • Página 6: Instalación Del Microprocesador Y Su Disipador

    Instalación del microprocesador y su disipador Lea las siguientes instrucciones antes de instalar el microprocesador: Asegúrese de que la placa base es compatible con el microprocesador. • (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de CPU admitido.) Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente • eléctrica antes de instalar el microprocesador para evitar daños en el hardware. Identifique el contacto número uno del microprocesador. El microprocesador no se puede • insertar si no se coloca correctamente. (También puede identificar las muescas que se encuentran en ambos lados del microprocesador y las indicaciones de alineación que figuran en el zócalo de éste.) Aplique una capa fina y uniforme de compuesto térmico en la superficie del microprocesador. • No encienda el equipo si el disipador de calor del microprocesador no está instalado. De lo • contrario, el microprocesador puede sobrecalentarse y resultar dañado. Ajuste la frecuencia principal del microprocesador según las especificaciones de éste. No se • recomienda ajustar la frecuencia del bus del sistema por encima de las especificaciones del hardware, ya que no cumple los requisitos estándar para los periféricos. Si desea ajustar la frecuencia por encima de las especificaciones estándar, hágalo según las especificaciones del hardware, lo que incluye el microprocesador, la tarjeta gráfica, la memoria, el disco duro, etc. 1-3-1 Instalación del microprocesador A. I dentifique las indicaciones de alineación que se encuentran en el zócalo del microprocesador de la...
  • Página 7: Instalación De La Memoria

    Instalación de la memoria Lea las siguientes instrucciones antes de instalar la memoria: Asegúrese de que la placa base es compatible con la memoria. Es recomendable utilizar una • memoria de la misma capacidad, marca, velocidad y procesadores. (Visite el sitio Web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria admitidos más recientes.) Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente • eléctrica antes de instalar la memoria para evitar daños en el hardware. Los módulos de memoria tienen un diseño inequívoco y sencillo. Un módulo de memoria se •...
  • Página 8: Conectores Del Panel Posterior

    Conectores del panel posterior Puerto para de teclado y ratón PS/2 Utilice el puerto situado en la parte superior (verde) para conectar un ratón PS/2 y el puerto situado en la parte inferior (morado) para conectar un teclado PS/2. Puerto D-Sub El puerto D-Sub admite un conector D-Sub de 15 contactos. Conecte un monitor que admita conexión D-Sub a este puerto. Puerto DVI-D (Nota) El puerto DVI-D cumple la especificación DVI-D y admite una resolución máxima de 1920x1200 (las resoluciones reales admitidas dependen del monitor utilizado). Conecte un monitor que admita conexión DVI-D. USB 2.0/1.1 El puerto USB admite la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB, como por ejemplo un teclado y ratón USB, una impresora USB, una unidad flash USB, etc. Puerto LAN RJ-45 El puerto LAN Ethernet de Gigabit proporciona conexión a Internet a una tasa de datos de hasta 1 Gbps. A continuación se describen los estados de los indicadores LED del puerto LAN. LED de Conexión LED de LED de Conexión y Velocidad: LED de actividad: y Velocidad actividad Estado Descripción Estado Descripción...
  • Página 9: Conectores Internos

    Conectores internos ATX_12V F_AUDIO F_USB1/F_USB2 CPU_FAN SYS_FAN COMA SATA2_0/1/2/3 CLR_CMOS F_PANEL Lea las siguientes instrucciones antes de conectar dispositivos externos: En primer lugar, asegúrese de que los dispositivos son compatibles con los conectores a los que • desea enchufarlos. Antes de instalar los dispositivos, asegúrese de apagarlos y desconecte también su PC. • Desenchufe el cable de alimentación de la toma de corriente eléctrica para evitar daños en los dispositivos. Después de instalar el dispositivo y antes de encender el equipo, asegúrese de que el cable de • aquél se ha enchufado perfectamente al conector de la placa base. Instalación del hardware - 9 -...
  • Página 10 1/2) ATX_12V/ATX (Conector de Alimentación de 12V 2x2 y Conector de Alimentación Principal 2x12) Mediante el conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de enchufar el conector de alimentación, asegúrese de que la fuente de alimentación está apagada y que todos los dispositivos están correctamente instalados. El conector de alimentación posee un diseño inequívoco y sencillo. Enchufe el cable de la fuente de alimentación al conector de alimentación en la posición correcta. El conector de alimentación de 12V suministra corriente principalmente al microprocesador. Si el conector de alimentación de 12V no está...
  • Página 11 3/4) CPU_FAN/SYS_FAN (Bases de conexiones para los ventiladores) La placa base tiene una base de conexiones de 4 contactos para los ventiladores del microprocesador (CPU_FAN) y una base de conexiones de 4 contactos para el ventilador del sistema (SYS_FAN). La mayoría de las bases de conexiones de ventilador tienen un diseño de inserción inequívoco y sencillo. Al conectar el cable de un ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de toma de tierra). La placa base admite el control de la velocidad del ventilador del microprocesador, lo que requiere el uso de un ventilador de microprocesador con un...
  • Página 12 6) F_PANEL (Base de conexiones del panel frontal) Conecte el conmutador de alimentación, el interruptor de reinicio, el altavoz, el conmutador o sensor de manipulación del chasis y el indicador del estado del sistema del chasis a esta base de conexiones conforme a las asignaciones de contactos que se muestra a continuación. Observe los contactos positivo y negativo antes de enchufar los cables.
  • Página 13 7) F_AUDIO (Base de conexiones de audio del panel frontal) La base de conexiones del panel frontal de audio admite audio de alta definición de Intel (HD) y audio AC’97. Puede conectar el módulo de audio del panel frontal del chasis a esta base de conexiones. Asegúrese de que las asignaciones de los hilos del conector del módulo coinciden con las asignaciones de los contactos de la base de conexiones de la placa base. Si conecta incorrectamente el conector del módulo y la base de conexiones de la placa base, el dispositivo no funcionará e incluso puede resultar dañado.
  • Página 14 9) LPT (Conector de Puerto Paralelo)) El conector LPT puede proporcionar un puerto paralelo a través de un cable de puerto LPT opcional. Para adquirir el cable de puerto LPT opcional, póngase en contacto con el distribuidor local. Contacto Definición Contacto Definición STB- TIERRA AFD- TIERRA ERR- TIERRA INIT- ACK- TIERRA SLIN- BUSY TIERRA TIERRA Sin contacto TIERRA SLCT TIERRA 10) COMA (Base de conexiones de puerto serie) El conector COM puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para adquirir el cable de puerto COM opcional, póngase en contacto con el distribuidor local. Contacto Definición NDCD- NSIN NSOUT...
  • Página 15 11) CLR_CMOS (Puente para borrar la memoria CMOS) Utilice este puente para borrar los valores de la memoria CMOS (por ejemplo, la información de la fecha y la configuración de la BIOS) y restablecer los valores predeterminados de fábrica de dichos valores. Para borrar los valores de la memoria CMOS, coloque un puente en los dos contactos para cortocircuitarlos temporalmente o utilice un objeto metálico como un destornillador para tocar dichos contactos durante unos segundos. Abiertos: Normal Cerrado: Borrar los valores de la memoria CMOS Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica • antes de borrar los valores de la memoria CMOS. Después de borrar los valores de la memoria CMOS y antes de encender el equipo, asegúrese de quitar • el puente entre los dos contactos. Si no sigue estas instrucciones, la placa base puede resultar dañada. Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores • predeterminados de fábrica (seleccione Load Optimized Defaults) o defina manualmente dicha configuración (consulte el capítulo 2, “Configuración de la BIOS”, para obtener información sobre la configuración de la BIOS).
