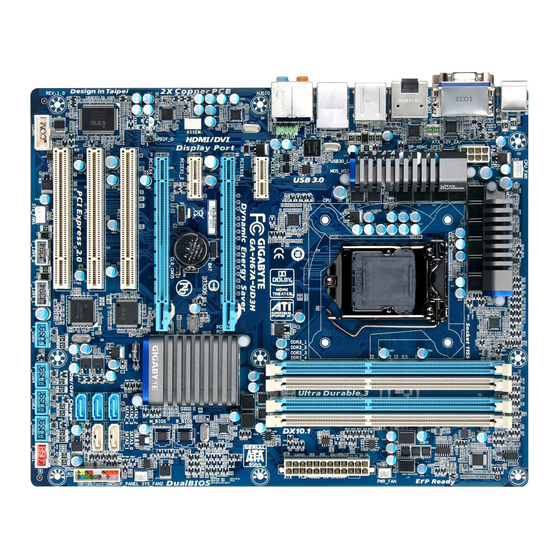

GA-H67A-UD3H
Placa base con zócalo LGA1155 para los procesadores Intel
procesadores Intel
®
procesadores Intel
®
Manual de usuario
Rev. 1002
Core
i5/procesadores Intel
Pentium
/procesadores Intel
®
Core
i7/
®
Core
i3/
®
Celeron
®
®

Publicidad

loading

Resumen de contenidos para Gigabyte GA-H67A-UD3H

  • Página 1 GA-H67A-UD3H Placa base con zócalo LGA1155 para los procesadores Intel Core ® ™ procesadores Intel Core i5/procesadores Intel Core ® ™ ® ™ procesadores Intel Pentium /procesadores Intel Celeron ® ® ® ® Manual de usuario Rev. 1002...
  • Página 2 Instalación de una tarjeta de expansión ............12 Conectores del panel posterior ..............13 Conectores internos ..................16 Para más información sobre el uso de este producto, por favor consulte la versión completa del manual de usuario (Inglés) en el sitio web de GIGABYTE. - 2 -...
  • Página 3 Capítulo 1 Instalación del hardware Precauciones de instalación La placa base contiene numerosos y delicados componentes y circuitos electrónicos que pueden resultar dañados como consecuencia de descargas electrostáticas (ESD). Antes de realizar la instalación, lea atentamente el manual de usuario y siga estos procedimientos: •...
  • Página 4 ® procesadores Intel Celeron en el paquete LGA1155. ® ® (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de CPU admitido.) La memoria caché L3 varía en función del microprocesador Š Chipset Conjunto de chips Intel H67 Express ®...
  • Página 5 Interfaz de Chipset: Š almacenamiento 2 conectores SATA de 6Gb/s (SATA3_0~SATA3_1) que admiten hasta 2 dispositivos SATA de 6 Gb/s 3 conectores SATA de 3Gb/s (SATA2_2~SATA2_4) compatibles con hasta 3 dispositivos SATA de 3Gb/s 1 conector eSATA de 3Gb/s en el panel posterior que admite hasta 1 dispositivo SATA de 3Gb/s Admite las configuraciones SATA RAID 0, RAID 1, RAID 5 y RAID 10 * Cuando se establece un conjunto RAID por los canales SATA de 6Gb/s y...
  • Página 6 Factor de forma Š Factor de forma ATX; 30,5cm x 24,4cm * GIGABYTE se reserva el derecho de realizar cambios en las especificaciones del producto y en la información relacionada con el mismo sin previo aviso. Instalación del hardware...
  • Página 7 • Asegúrese de que la placa base es compatible con el microprocesador. (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de CPU admitido.) • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de instalar el microprocesador para evitar daños en el hardware.
  • Página 8 B. Siga los pasos que se indican a continuación para instalar correctamente el microprocesador en su zócalo situado en la placa base. Antes de instalar el microprocesador y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar del cable de alimentación de la toma de corriente eléctrica. Paso 1: Paso 2: Presione suavemente el asa de la palanca del...
  • Página 9 1-3-2 Instalación del disipador del microprocesador Siga los pasos que se indican a continuación para instalar correctamente el disipador del microprocesador en la placa base. (El siguiente procedimiento utiliza el disipador encapsulado de Intel como ejemplo.) ® Pasador macho Dirección de la flecha del Pasador pasador macho...
  • Página 10 • Asegúrese de que la placa base es compatible con la memoria. Es recomendable utilizar una memoria de la misma capacidad, marca, velocidad y procesadores. (Visite el sitio Web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria admitidos más recientes.) •...
  • Página 11 1-4-2 Instalación de un módulo de memoria Antes de instalar un módulo de memoria y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar del cable de alimentación de la toma de corriente eléctrica. Los módulos DIMM DDR3 y DDR2 no son compatibles con los módulos DIMM DDR. Asegúrese de instalar módulos DIMM DDR3 en esta placa base.
  • Página 12 Instalación de una tarjeta de expansión Lea las siguientes instrucciones antes de instalar una tarjeta de expansión: • Asegúrese de que la placa base es compatible con la tarjeta de expansión. Lea atentamente el manual incluido con la tarjeta de expansión. •...
  • Página 13 Conectores del panel posterior Puerto USB 2.0/1.1 El puerto USB admite la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB, como por ejemplo un teclado y ratón USB, una impresora USB, una unidad flash USB, etc. Puerto para de teclado/ratón PS/2 Utilice este puerto para conectar un teclado o ratón PS/2.
  • Página 14 DisplayPort DisplayPort pertenece a las tecnologías de interfaces de nueva generación que proporciona representación de imágenes y audio de alta calidad, y admite transmisión de audio direccional. El puerto DisplayPort admite mecanismos de protección de contenido DPCP y HDCP. Conecte el dispositivo de audio y vídeo que admite la tecnología DisplayPort a este puerto.
  • Página 15 Conector de entrada de línea (Azul) Es el conector de entrada de línea predeterminado. Utilice este conector de audio para dispositivos de entrada de línea, como por ejemplo una unidad óptica o unos auriculares, etc. Conector de salida de línea (Verde) Es el conector de salida de línea predeterminado.
  • Página 16 Conectores internos ATX_12V_2X4 SPDIF_O F_PANEL CPU_FAN F_AUDIO SYS_FAN1/SYS_FAN2 F_USB1/F_USB2/F_USB3/F_USB4/F_USB5 PWR_FAN F_1394_1/F_1394_2 SATA3_0/1 COMA SATA2_2/3/4 CLR_CMOS PHASE LED Lea las siguientes instrucciones antes de conectar dispositivos externos: • En primer lugar, asegúrese de que los dispositivos son compatibles con los conectores a los que desea enchufarlos.
  • Página 17 1/2) ATX_12V_2X4/ATX (Conector de alimentación de 12V 2x4 y Conector de alimentación principal 2x12) Mediante el conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de enchufar el conector de alimentación, asegúrese de que la fuente de alimentación está...
  • Página 18 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Bases de conexiones para los ventiladores) La placa base tiene una base de conexiones para los ventiladores del microprocesador de 4 contactos (CPU_FAN); una base de conexiones de 4 contactos (SYS_FAN1) y otra de 3 contactospara el ventilador de alimentación de 3 contactos.
  • Página 19 DEBUG PORT DEBUG PORT 6) SATA3_0/1 (Conectores SATA de 6 Gb/s, Controlados por el conjunto de de chips H67) Los conectores SATA cumplen la norma SATA de 6 Gb/s y son compatibles con las normas SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un solo dispositivo SATA. Los conectores SATA3_0 y SATA3_1 admiten RAID 0 y RAID 1.
  • Página 20 8) BAT (Pila) La pila proporciona energía para conservar determinados valores en la memoria CMOS cuando el sistema está apagado, (como por ejemplo las configuraciones de la BIOS y la información) de la fecha y la hora. Reemplace la pila cuando su voltaje caiga a un nivel bajo o los valores de la memoria CMOS no sean precisos o puedan perderse.
  • Página 21 10) F_PANEL (Base de conexiones del panel frontal) Conecte el conmutador de alimentación, el interruptor de reinicio, el altavoz, el conmutador o sensor de manipulación del chasis y el indicador del estado del sistema del chasis a esta base de conexiones conforme a las asignaciones de contactos que se muestra a continuación.
  • Página 22 11) F_AUDIO (Base de conexiones de audio del panel frontal) La base de conexiones del panel frontal de audio admite audio de alta definición de Intel (HD) y audio AC’97. Puede conectar el módulo de audio del panel frontal del chasis a esta base de conexiones. Asegúrese de que las asignaciones de los hilos del conector del módulo coinciden con las asignaciones de los contactos de la base de conexiones de la placa base.
  • Página 23 13) F_1394_1/F_1394_2 (Bases de conexiones IEEE 1394a) Las bases de conexiones cumplen la especificación IEEE 1394a. El cabezal IEEE 1394a puede proporcionar sólo un puerto IEEE 1394a a través de un soporte IEEE 1394a opcional. Para comprar el soporte opcional IEEE 1394a, por favor, póngase en contacto con su vendedor local. Contacto Definición TPA+ TPA-...
  • Página 24 15) CLR_CMOS (Puente para borrar la memoria CMOS) Utilice este puente para borrar los valores de la memoria CMOS (por ejemplo, la información de la fecha y la configuración de la BIOS) y restablecer los valores predeterminados de fábrica de dichos valores.
