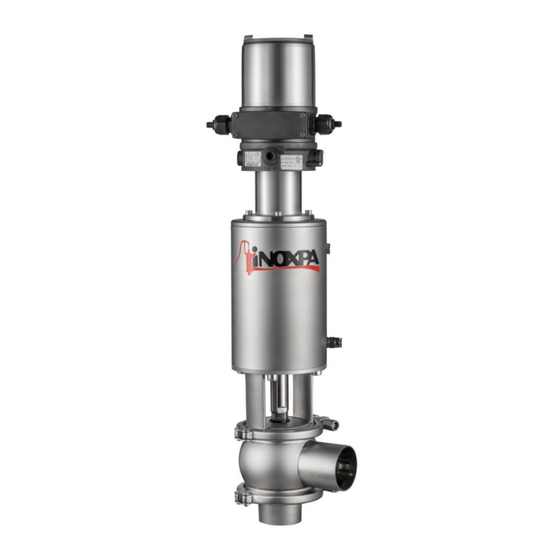

iNOXPA INNOVA G Instrucciones De Instalación, Servicio Y Mantenimiento
Válvula de control
Ocultar thumbs
Ver también para INNOVA G:
- Instrucciones de instalación, servicio y mantenimiento (24 páginas) ,
- Instrucciones de instalación, servicio y mantenimiento (28 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para iNOXPA INNOVA G
Resumen de contenidos para iNOXPA INNOVA G
- Página 1 INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE CONTROL INNOVA G INOXPA S.A.U. Telers, 60 Aptdo. 174 17820 – Banyoles Tel.: +34 972 57 52 00 Fax: +34 972 57 55 02 inoxpa@inoxpa.com www.inoxpa.com Manual Original 10.247.30.01ES (0) 2018/03...
- Página 2 Directiva de Máquinas 2006/42/CE Directiva de Equipos a Presión 2014/68/UE El Expediente Técnico ha sido elaborado por el signatario de este documento en INOXPA S.A.U. Firmado por y en nombre de: INOXPA, S.A.U.
-
Página 3: Seguridad
La información publicada en el manual de instrucciones se basa en datos actualizados. INOXPA se reserva el derecho de modificar este manual de instrucciones sin previo aviso. 1.2. INSTRUCCIONES PARA LA PUESTA EN MARCHA Este manual de instrucciones contiene información esencial para el correcto uso y mantenimiento de su... - Página 4 Cualquier garantía quedará anulada de inmediato y con pleno derecho, y además se indemnizará a INOXPA por cualquier reclamación de responsabilidad civil presentada por terceras partes si: Los trabajos de instalación y mantenimiento no se han realizado siguiendo las instrucciones de ...
-
Página 5: Tabla De Contenido
7.2. Mantenimiento ......................... 14 7.3. Limpieza ..........................15 7.4. Desmontaje y montaje ......................16 7.5. Desmontaje y montaje válvula INNOVA G .................. 17 7.6. Reemplazo de la junta de asiento ..................... 18 7.7. Desmontaje y montaje del actuador ..................19 8. -
Página 6: Información General
3. Información General 3.1. DESCRIPCIÓN La válvula INNOVA G es una válvula proporcional de actuación neumática diseñada para el control de flujo en instalaciones de industrias lácteas, alimentaria, de bebidas, farmacéutica i química fina. 3.2. APLICACIÓN Las aplicaciones más importantes son control de presión, control de flujo, control de nivel, etc. -
Página 7: Instalación
Lo primero que debe hacer al recibir la válvula es comprobarla y asegurar que coincida con el albarán. INOXPA inspecciona todos sus equipos antes del embalaje, sin embargo no puede garantizar que la mercancía llegue intacta al usuario. Por lo tanto, al recibir la válvula o cualquier otro producto, debe ser comprobada, y en caso de que no se encuentre en buenas condiciones y/o falte alguna de las piezas, el transportista deberá... -
Página 8: Identificación
4.3. IDENTIFICACIÓN Opciones ID Ra<0,5 Actuador T1 S/E NC T2 S/E NC T3 S/E NC T4 S/E NC T1 D/E T2 D/E T3 D/E T4 D/E T1 S/E NO T2 S/E NO T3 S/E NO T4 S/E NO Tamaño DN 25, OD 1" DN 40, OD 1 1/2"... -
Página 9: Emplazamiento
Colocar la válvula de manera que facilite las inspecciones y las revisiones. Dejar suficiente espacio alrededor de la válvula para su adecuada revisión, desmontaje y mantenimiento (ver tabla en capítulo 4.8.1. Válvula de control INNOVA G, soldar/soldar). 4.5. SENTIDO DEL FLUJO La siguiente imagen indica el sentido del flujo recomendado, así... -
Página 10: Comprobación Y Revisión
Conectar i comprobar las conexiones de aire comprimido. Las válvulas INOXPA se suministran con conexiones para tubo de Ø6 y con silenciador en actuadores S/E. Tener en cuenta la calidad del aire comprimido según especificaciones descritas en el capítulo 8. - Página 11 Dependiendo de la configuración, el actuador puede tener una o dos conexiones de aire. Conexiones neumáticas roscaR1/8’’ (0) 2018/03 4 . Instalación...
-
Página 12: Puesta En Marcha
5.3. FUNCIONAMIENTO No modificar los parámetros de funcionamiento para los cuáles la válvula ha sido diseñada sin la previa autorización escrita de INOXPA. No tocar las partes móviles del acoplamiento entre el actuador y la válvula cuando el actuador esté conectado al aire comprimido. -
Página 13: Incidentes De Funcionamiento
6. Incidentes de funcionamiento Golpe de ariete La vàlvula no abre/cierra Fuga interna del producto (válvula cerrada) El obturador de la válvula da tirones CAUSAS PROBABLES SOLUCIONES Sustituir las juntas Cambiar las juntas por otras de distinto material o calidad y más adecuadas al producto La junta de estanqueidad o el casquillo guía se •... -
Página 14: Mantenimiento
7. Mantenimiento 7.1. GENERALIDADES Esta válvula, como cualquier otra máquina, requiere un mantenimiento. Las instrucciones contenidas en este manual tratan sobre la identificación y reemplazamiento de las piezas de recambio. Las instrucciones han sido preparadas para el personal de mantenimiento y para aquellas personas responsables del suministro de las piezas de recambio. -
Página 15: Limpieza
El intervalo de tiempo entre cada mantenimiento preventivo puede variar en función de las condiciones de trabajo a que está sometida la válvula: temperatura, presión, número de maniobras al día, tipo de soluciones de limpieza utilizadas, etc. 7.2.2. Almacenamiento El almacenamiento de las válvulas debe realizarse en un lugar cerrado, con las condiciones siguientes: ... -
Página 16: Desmontaje Y Montaje
Antes de empezar los trabajos de desmontaje y montaje, limpiar el interior y el exterior de la válvula. 7.3.2. Automático SIP (sterilization-in-place) El proceso de esterilización con vapor se aplica a todo el equipo, incluyendo el pigging. NO arrancar el equipo durante el proceso de esterilización con vapor. Los elementos/ materiales no sufrirán daños si se siguen las especificaciones de este manual. -
Página 17: Desmontaje Y Montaje Válvula Innova G
7.5. DESMONTAJE Y MONTAJE VÁLVULA INNOVA G 7.5.1. Desmontaje 1. Aplicar aire comprimido al actuador (10) para que el eje obturador (08) pase a la posición abierta (solo válvulas NC). 2. Aflojar y separar las abrazaderas (34). 3. Separar el actuador (10) del conjunto de cuerpos. -
Página 18: Reemplazo De La Junta De Asiento
7.6. REEMPLAZO DE LA JUNTA DE ASIENTO (Según configuración de la válvula) Poner el eje obturador de manera vertical, por ejemplo con un tornillo de banco, para que el eje se mantenga estable y no se produzcan daños en la superficie del alojamiento de la junta cónica. -
Página 19: Desmontaje Y Montaje Del Actuador
7.7. DESMONTAJE Y MONTAJE DEL ACTUADOR No aplicar aire comprimido hasta que el proceso de desmontaje/montaje haya finalizado. De manera esquemática se representa algunos pasos en el proceso de desmontaje del actuador. 7.7.1. Desmontaje Aflojar los 4 tornillos (32) y desmontar la contratapa (39). Extraer el racor de aire 18A. - Página 20 7.7.3. Configuración del actuador La configuración estándar de las válvulas es NC (normalmente cerrada). Si se necesita la válvula NO (normalmente abierta) girar el actuador 180º. En la siguiente imagen se muestra la orientación del actuador según la configuración de actuador deseada. NC (normalmente NO (normalmente cerrada)
-
Página 21: Especificaciones Técnicas
8. Especificaciones Técnicas 8.1. ESPECIFICACIONES TÉCNICAS Válvula Presión máxima de trabajo 10 bar Presión mínima de trabajo vacío Máxima temperatura de trabajo 121ºC (250ºF) juntas estándar EPDM (para temperaturas superiores se usan otro tipo de juntas) Actuador Presión aire comprimido 6-8 bar Calidad aire comprimido de acuerdo con DIN/ISO 8573.1:... -
Página 22: Despieces Y Lista De Piezas
8.2. DESPIECES Y LISTA DE PIEZAS 8.2.1. Despiece válvula INNOVA G Lista de piezas válvula INNOVA G Cantidad Descripción Ítem Material Cuerpo intermedio AISI 316L Boca inferior AISI 316L Junta eje EPDM / FPM / HNBR Junta eje EPDM / FPM / HNBR Eje válvula... - Página 23 NOTAS...
- Página 24 Como ponerse en contacto con INOXPA S.A.U Los detalles de todos los países estan continuamente actualizados en nuestra página web. Visite www.inoxpa.com para acceder a la información...
