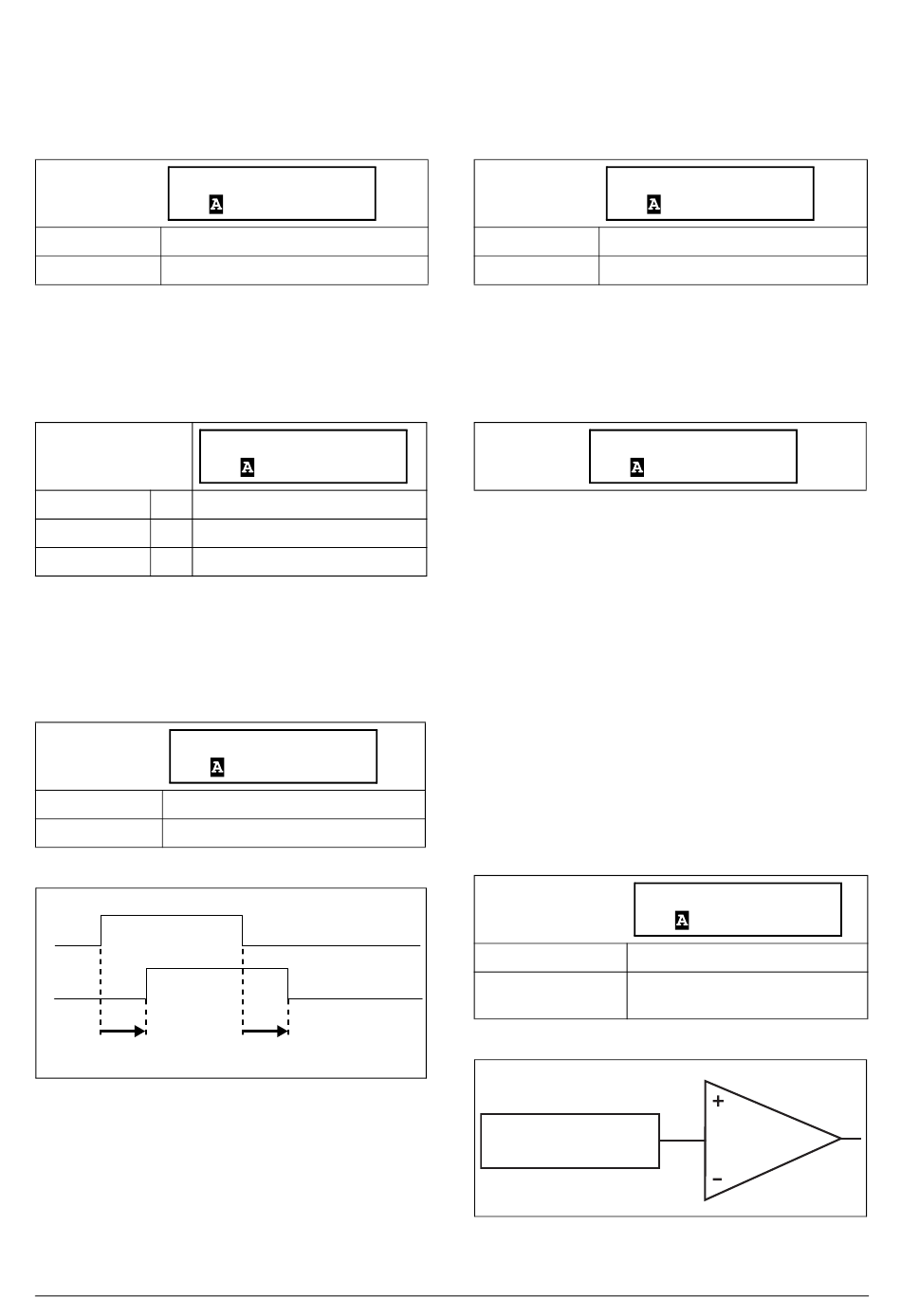

Emotron TSA Serie Manual De Instrucciones página 123

Comparador analógico 1
Nivel bajo (L) [6113]
Selecciona el nivel bajo del comparador analógico, de
acuerdo con el valor seleccionado en el menú [6111].
6113
Stp
Predeterminado: 20,0
Intervalo: Consulte [6112].
Tipo de Comparador analógico1 [6114]
Selecciona el tipo de comparador analógico, es decir
Histéresis o Ventana. Consulte la Fig. 64 y la Fig. 65,
página 116.
6114 CA1 Tipo
Stp
Predeterminado: Histéresis
Histéresis 0 Comparador tipo histéresis
Window 1 Comparador tipo ventana
Establecer retardo de comparador
analógico 1 [6116]
La señal de salida del comparador analógico 1 se retrasa
mediante el valor definido en este menú. Consulte la Fig. 68.
6116 CA1 Set Dly
Stp
Predeterminado: 0:00:00,0 (horas:minutos:segundos)
Intervalo: 0:00:00,0–9:59:59,9
Establecer retardo Restablecer retardo
Fig. 68 Establecer / restablecer el retardo de la señal de salida.
CG Drives & Automation, 01-5980-04r1
CA1 Nivel L
20.0
Histéresis
0:00:00.0
Retardo del reset del comparador
analógico1 [6117]
El reset de la señal de salida del comparador analógico 1 se retrasa
durante el plazo definido en este menú. Consulte la Fig. 68.
6117 CA1 Res Dly
Stp
Predeterminado: 0:00:00,0 (horas:minutos:segundos)
Intervalo: 0:00:00,0–9:59:59,9
Valor del temporizador del comparador
analógico 1 [6118]
En este menú puede visualizar el valor real del temporizador
del comparador analógico 1.
6118 CA1 Tmr Val
Solo lectura
Stp
Ajuste de los comparadores analógicos
1 a 4 [612] a [614]
Consulte las descripciones del comparador analógico 1.
Ajuste del comparador digital 1 [615]
Parámetros del comparador digital.
Entrada del comparador digital 1
[6151]página 136
Permite seleccionar la señal de entrada del comparador digital
1 (CD1).
La señal de salida CD1 pasa a alto si la señal de entrada
seleccionada está activa. Consulte la Fig. 69.
La señal de salida se puede programar para las salidas de relé
o utilizar como origen para las conexiones virtuales [560].
6151 CD1
Stp
Predeterminado: Operación
Misma selección que en el menú
Selección:
Relé 1 [551], página 111.
Señal de entrada para
el CD 1 [6151]
Fig. 69 Comparador digital.
0:00:00.0
0:00:00.0
Operación
CD1
Comparador digital 1
