PASOS PARA EL MONTAJE:

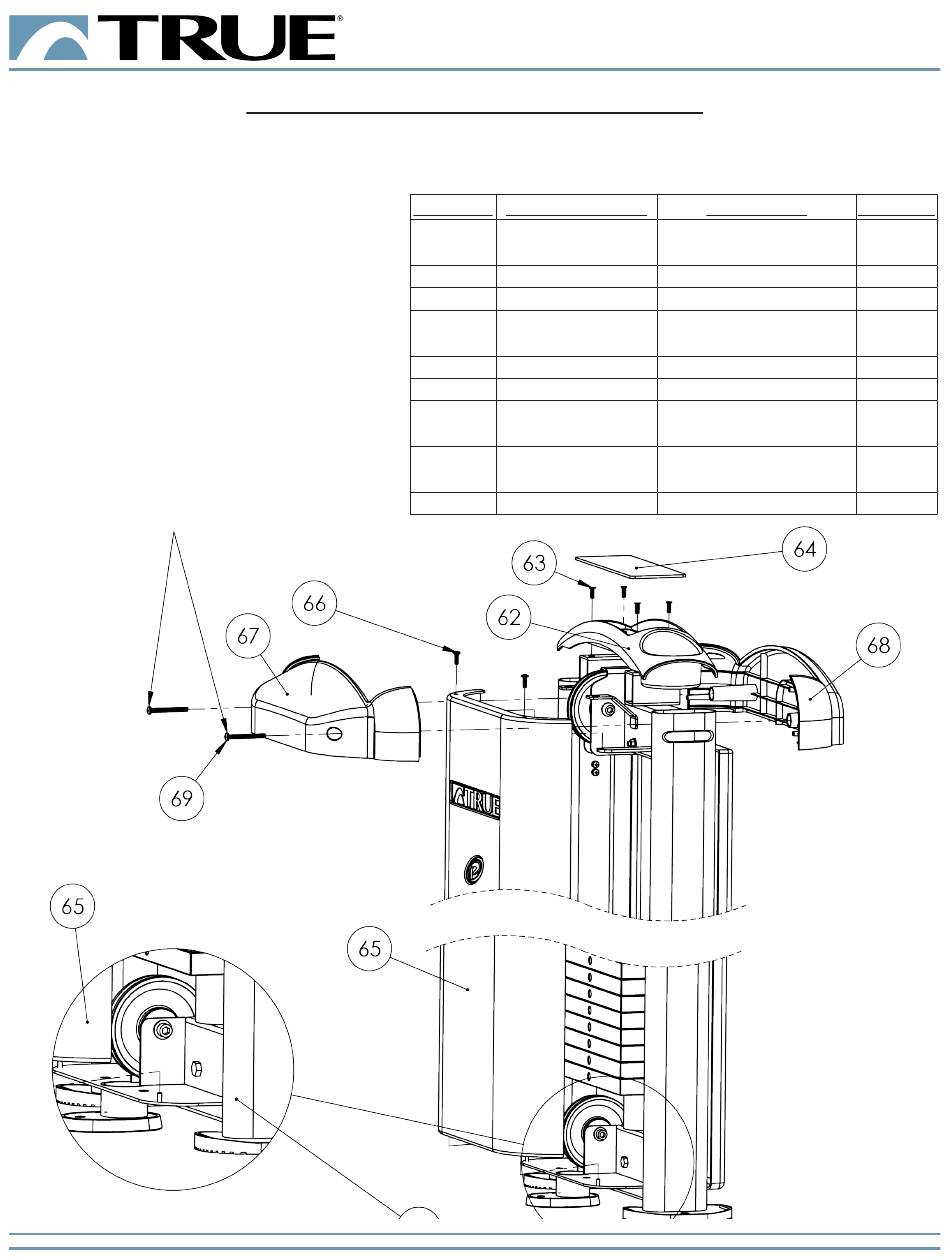

Paso 9 (Exterior trasero y tapa superior):
Asegure el exterior trasero al conjunto
vertical con las piezas identificadas.
A continuación, asegure la tapa superior
y después las tapas superiores frontales
y posteriores al conjunto vertical con las
piezas identificadas.
Apriete hasta que esté
todo ajustado.
Tenga cuidado de no
apretar en exceso.
CAPÍTULO 2: GUÍA DE MONTAJE
True Fitness Technology • O'Fallon, MO • Teléfono: 800-426-6570/636-272-7100 • Truefitness.com
Elemento Número de pieza
61
FUS-00UP500X
62
FUS-00TC004
63
C-1002
64
FUS-00MT001
65
FUS-00RS101X EXTERIOR TRASERO
66
C-1003
67
FUS-00TC002
68
FUS-00TC001
69
C-1004
Fuse XL-0100
Descripción
CONJUNTO
VERTICAL
TAPA SUPERIOR
M5 x 16 FHMS
RECUBRIMIENTO
TAPA SUPERIOR
M5 x 16 PHMS
TAPA SUPERIOR
TRASERA
TAPA SUPERIOR
DELANTERA
M6 x 60 PHMS
Página nº 22 de 33
Fuerza
Cantidad
1
1
4
1
1
2
1
1
2
