Dynapac CP224 Manual De Instrucciones página 54

4
2
5
6

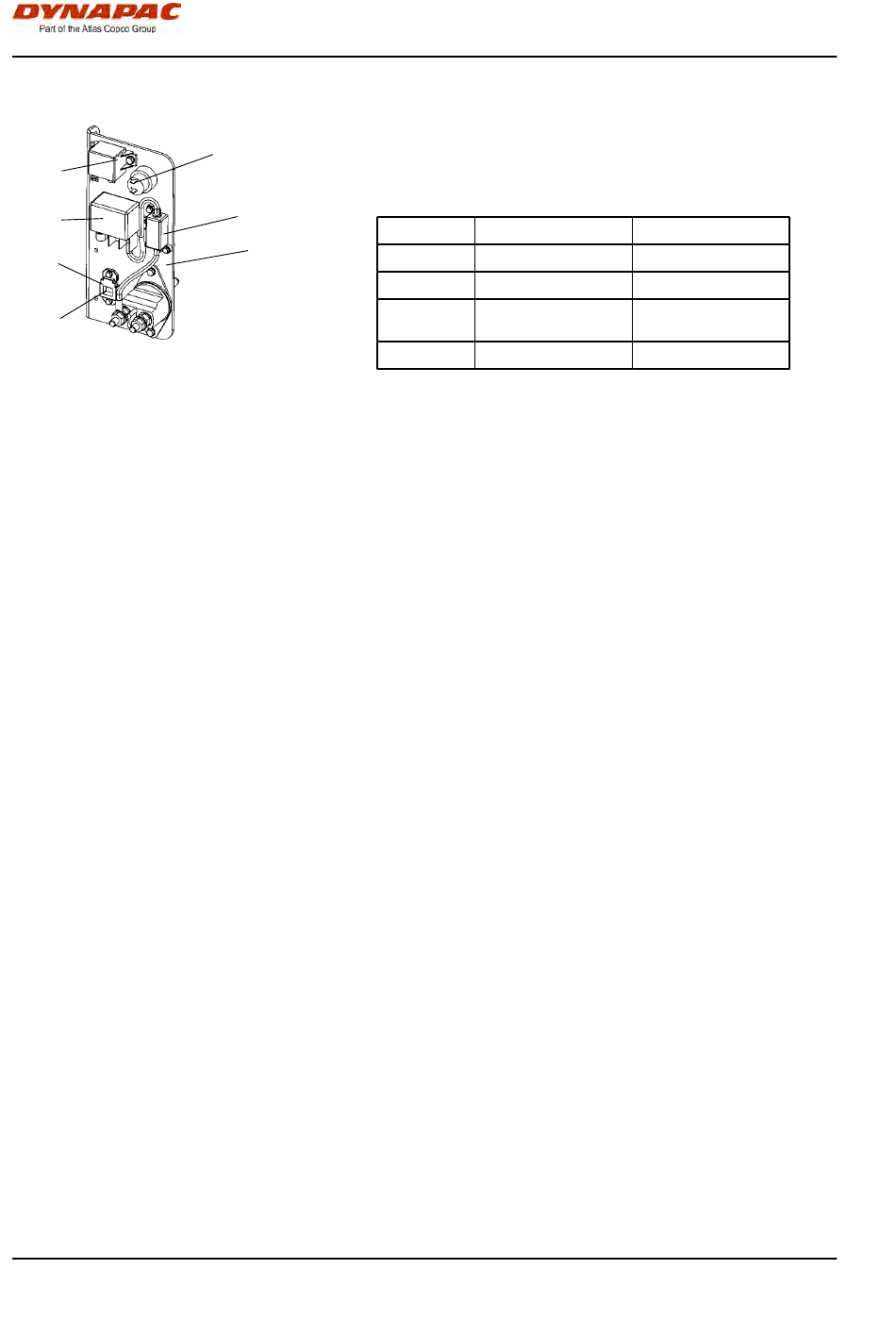

Fig. Panel principal de fusibles
1. Interruptor de desconexión de la
batería
2. Relé de precalentamiento (120 A)
3. Fusible (F20)
4. Relé del motor de arranque (50 A)
5.Fusibles (F13, F10, F11)
6. Fusible (F5)
7. Enchute de 24V
44
El panel principal de fusibles está detrás del
interruptor de desconexión de la batería, debajo del
7
capó a la izquierda.
3
F13 F13
1 F10 F10
F11 F11
F20 F20
F5 F5
ICP224-BR1ES4.pdf
Descripción de la máquina
ECU del motor ECU del motor (30A) (30A)
Fusibles principales Fusibles principales (50A) (50A)
Cabina Cabina (50A) (50A)
Unidad de Unidad de (125A) (125A)
precalentamiento precalentamiento
Cabina / CD / Radio Cabina / CD / Radio (10A) (10A)
2012-06-05
