Manual de instrucciones
Equipos de soldadura

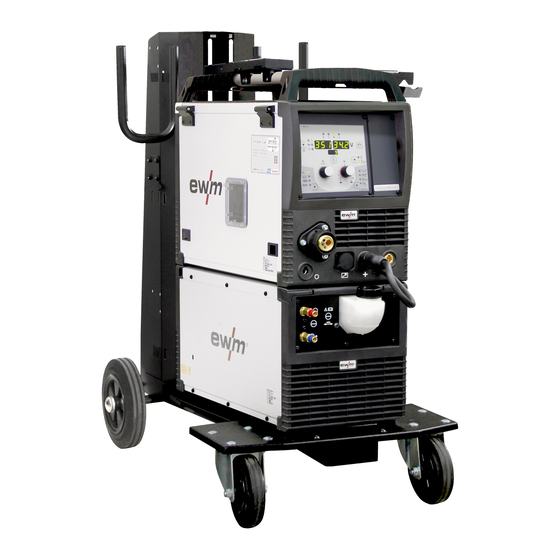

Picomig 355 puls TKM
ES
099-005542-EW504
04.04.2017

Publicidad

Tabla de contenido
loading

Manuales relacionados para EWM Picomig 355 puls TKM

Resumen de contenidos para EWM Picomig 355 puls TKM

  • Página 1 Manual de instrucciones Equipos de soldadura Picomig 355 puls TKM 099-005542-EW504 04.04.2017...
  • Página 2 +49 2680 181-0. En la página www.ewm-group.com, encontrará una lista de los distribuidores autorizados. La responsabilidad relacionada con la operación de este equipo se limita expresamente a su funcionamiento.

  • Página 3: Tabla De Contenido

    Índice Notas sobre la utilización de este manual de instrucciones Índice 1 Índice ............................... 3 2 Para su seguridad ..........................6 Notas sobre la utilización de este manual de instrucciones ............6 Definición de símbolo ........................7 Parte de la documentación general ....................8 Normas de seguridad ........................
  • Página 4 Índice Notas sobre la utilización de este manual de instrucciones 5.3.7.1 Selección del tipo de indicación del parámetro de soldadura ....... 38 5.3.7.2 Fijación del punto de trabajo utilizando espesor de material ......39 5.3.7.3 Regulación de la corrección de la longitud de arco ........39 5.3.8 Otros parámetros de soldadura ..................
  • Página 5 11 Anexo A ..............................76 11.1 JOB-List ............................76 12 Anexo B ..............................77 12.1 Vista general de parámetros, indicaciones de ajuste ..............77 13 Anexo C ..............................78 13.1 Vista general de las sedes de EWM .................... 78 099-005542-EW504 04.04.2017...

  • Página 6: Para Su Seguridad

    Para su seguridad Notas sobre la utilización de este manual de instrucciones Para su seguridad Notas sobre la utilización de este manual de instrucciones PELIGRO Procedimientos de operación y trabajo que hay que seguir estrictamente para descartar posibles lesiones graves o la muerte de personas. •...

  • Página 7: Definición De Símbolo

    Para su seguridad Definición de símbolo Definición de símbolo Símbol Descripción Símbol Descripción Particularidades técnicas que el usuario Accionar y soltar/tocar/pulsar debe tener en cuenta. Desconectar el aparato Soltar Conectar el aparato Accionar y mantener presionado Conmutar Incorrecto Girar Correcto Valor numérico - ajustable Inicio del menú...

  • Página 8: Parte De La Documentación General

    Para su seguridad Parte de la documentación general Parte de la documentación general Este manual de instrucciones forma parte de la documentación general y solo es válido en relación con todos los documentos parciales. Lea y observe los manuales de instrucciones de todos los componentes del sistema, en particular, las advertencias de seguridad.
  • Página 9 Para su seguridad Normas de seguridad ADVERTENCIA ¡Peligro de lesiones por tensión eléctrica! Las tensiones eléctricas pueden producir descargas eléctricas y quemaduras con peligro de muerte en caso de contacto. Incluso las tensiones de bajo nivel pueden desencadenar accidentes a causa del sobresalto producido por el contacto. •...
  • Página 10 Para su seguridad Normas de seguridad ADVERTENCIA ¡Peligro de incendio! Se pueden formar llamas debido a las altas temperaturas, a las chispas que saltan, a piezas candentes y a escoria caliente que se forman durante la soldadura. • Vigile los focos de incendio en el área de trabajo. •...
  • Página 11 Para su seguridad Normas de seguridad ATENCIÓN ¡Campos electromagnéticos! Debido a la fuente de alimentación, pueden generarse campos eléctricos o electromagnéticos que pueden afectar las funciones de instalaciones electrónicas como aparatos de procesamiento electrónico de datos, aparatos CNC, cables de telecomunicaciones, cables de red, de señal y marcapasos.

  • Página 12: Transporte E Instalación

    Para su seguridad Transporte e instalación Transporte e instalación ADVERTENCIA ¡Peligro de lesiones en caso de manejo incorrecto de bombonas de gas de protección! ¡Peligro de lesiones graves en caso de manejo incorrecto o fijación insuficiente de las bombonas de gas de protección! •...

  • Página 13: Utilización De Acuerdo A Las Normas

    EWM. Todos los productos llevan adjunta una declaración de conformidad específica en su versión original.

  • Página 14: Calibración Y Validación

    Utilización de acuerdo a las normas Documentación vigente 3.2.5 Calibración y validación Por la presente se certifica que este aparato ha sido revisado con los medios de medición adecuados en conformidad con las normas vigentes IEC/EN 60974, ISO/EN 17662, EN 50504 y que cumple las tolerancias permitidas.

  • Página 15: Descripción Del Aparato - Breve Vista General

    Descripción del aparato - Breve vista general Vista frontal Descripción del aparato - Breve vista general Vista frontal Figura 4-1 Símbolo Descripción Barra de transporte Tapa de protección Cobertura del sistema de arrastre de hilo y otros elementos de operación. En la parte interior hay otros adhesivos que varían según la serie de cada aparato y que contienen información sobre las piezas de desgaste y las listas de JOBs.

  • Página 16: Vista Posterior

    Descripción del aparato - Breve vista general Vista posterior Símbolo Descripción Toma de conexión de 19 polos (analógica) Para la conexión de accesorios analógicos (control remoto, cable de control de pistola de soldar, etc) Zócalo de conexión de corriente de soldadura "-" •...

  • Página 17: Vista Interior

    Descripción del aparato - Breve vista general Vista interior Símbolo Descripción Apertura de entrada para la alimentación externa de alambre Apertura preparada de la carcasa para utilizar con la alimentación externa de alambre. Cable de conexión a red > Véase capítulo 5.1.6 Base de conexión de 8 polos Cable de control, unidad de refrigeración Base de conexión de 4 polos...

  • Página 18: Panel De Control - Elementos Funcionales

    Descripción del aparato - Breve vista general Panel de control – elementos funcionales Panel de control – elementos funcionales Los rangos de ajuste de los parámetros se agrupan en el capítulo Vista general de parámetros. > Véase capítulo 12.1. Figura 4-4 Símbolo Descripción Indicador luminoso de fallo general Indicador luminoso "Exceso de temperatura"...
  • Página 19 Descripción del aparato - Breve vista general Panel de control – elementos funcionales Símbolo Descripción JOB- Pulsador de trabajo de soldadura (JOB) LIST Seleccionar trabajo de soldadura en la lista de trabajos de soldadura (JOB-LIST). La lista se encuentra en el interior de la tapa de protección del sistema de arrastre de hilo y en el anexo del presente manual de instrucciones.

  • Página 20: Estructura Y Función

    Estructura y función Transporte e instalación Estructura y función ADVERTENCIA Peligro de lesiones por descarga eléctrica. Si toca piezas que transmiten corriente, por ejemplo, zócalos de corriente de soldadura, corre peligro de muerte. • Observe las instrucciones de seguridad en las primeras páginas del manual de instrucciones.

  • Página 21: Refrigeración Del Equipo

    Estructura y función Transporte e instalación 5.1.2 Refrigeración del equipo La falta de ventilación provoca la reducción de la potencia y daños en el aparato. • Cumplir con las condiciones ambientales. • Desbloquear la abertura de entrada y salida de aire de refrigeración. •...

  • Página 22: Notas Sobre El Tendido De Conductos De Corriente De Soldadura

    Estructura y función Transporte e instalación 5.1.5 Notas sobre el tendido de conductos de corriente de soldadura Los conductos de corriente de soldadura tendidos de forma incorrecta pueden provocar perturbaciones (destellos) en el arco voltaico. Colocar en paralelo, con la mayor longitud posible y muy juntos el conducto de piezas de trabajo y el paquete de mangueras de fuentes de alimentación sin dispositivo de encendido HF (MIG/MAG).

  • Página 23: Corrientes De Soldadura Vagabundas

    Estructura y función Transporte e instalación Figura 5-4 5.1.5.1 Corrientes de soldadura vagabundas ADVERTENCIA Riesgo de lesiones por corrientes de soldadura vagabundas. Las corrientes de soldadura vagabundas pueden dañar los conductores de protección, estropear aparatos e instalaciones eléctricas, sobrecalentar componentes y a causa de ello provocar incendios.

  • Página 24: Conexión A La Red

    Estructura y función Transporte e instalación 5.1.6 Conexión a la red PELIGRO ¡Peligro por una conexión de red incorrecta! ¡Una conexión de red incorrecta puede causar daños a personas y daños materiales! • Utilice el aparato solamente en un enchufe con un conductor de protección conectado de forma reglamentaria.

  • Página 25: Soporte De La Antorcha De Soldadura

    Estructura y función Transporte e instalación 5.1.7 Soporte de la antorcha de soldadura El artículo que se describe a continuación va incluido en el volumen de suministro del aparato. Figura 5-7 Símbolo Descripción Travesaño del asa de transporte Soporte de la antorcha Arandelas en abanico Tornillos de fijación •...

  • Página 26: Conexión Del Regulador De Gas

    Estructura y función Transporte e instalación El suministro libre de gas de protección desde la bombona de gas de protección hasta el quemador es una condición previa para resultados óptimos de soldadura. Además un suministro de gas de protección con algún atasco puede producir daños en el quemador. •...

  • Página 27: Ajuste De La Cantidad De Gas De Protección

    Estructura y función Transporte e instalación 5.1.8.3 Ajuste de la cantidad de gas de protección ATENCIÓN ¡Descarga eléctrica! Al ajustar la cantidad de gas de protección, se producen en el quemador tensión en vacío o en su caso impulsos de ignición de alta tensión, que pueden producir descargas eléctricas y quemaduras en caso de contacto.

  • Página 28: Datos De Soldadura

    Estructura y función Datos de soldadura Datos de soldadura Figura 5-12 Al lado de la indicación se encuentra el pulsador del tipo de indicación del parámetro de soldadura. Cada vez que presione el pulsador se pasará al siguiente parámetro. Después de alcanzar el último parámetro vuelve a comenzar otra vez con el primero.
  • Página 29 Estructura y función Soldadura MIG/MAG Algunos electrodos de alambre (p.ej. de alambres de relleno autoprotectores) se deben soldar con polaridad negativa. En este caso, se debe conectar el conducto de corriente de soldadura al zócalo de corriente de soldadura «-» y el conducto de la pieza de trabajo al zócalo de corriente de soldadura «+».
  • Página 30 Estructura y función Soldadura MIG/MAG Figura 5-13 Símbolo Descripción Quemador Conexión de la antorcha (Conexión central Euro o Dinse) Corriente de soldadura, gas de protección y pulsador de la antorcha integrados Pieza de trabajo Zócalo de conexión de corriente de soldadura "-" •...

  • Página 31: Antorcha De Función Mig/Mag

    Estructura y función Soldadura MIG/MAG 5.3.2 Antorcha de función MIG/MAG El pulsador de la antorcha situado en la antorcha MIG sirve, básicamente, para iniciar y finalizar el proceso de soldadura. Las antorchas de función disponen de elementos de operación adicionales para ajustar la velocidad del hilo y la corrección de tensión.

  • Página 32: Colocar La Bobina De Alambre

    Estructura y función Soldadura MIG/MAG 5.3.4.2 Colocar la bobina de alambre ATENCIÓN Peligro de lesiones por bobina de hilo mal fijada. Una bobina de hilo mal fijada puede soltarse de la toma de la bobina, caerse y como consecuencia causar daños en el aparato o lesiones personales. •...

  • Página 33: Cambiar El Rodillo De Alimentación De Alambre

    Estructura y función Soldadura MIG/MAG 5.3.4.3 Cambiar el rodillo de alimentación de alambre Figura 5-16 Símbolo Descripción Garrote Los arcos de cierre de los rodillos motor de arrastre se fijan con el garrote. Arcos de cierre Los rodillos motor de arrastre se fijan con los arcos de cierre. Unidad de presión Fijación de la unidad de tensión y ajuste de la presión de contacto.

  • Página 34: Enhebrar El Electrodo De Alambre

    Estructura y función Soldadura MIG/MAG Los resultados de soldadura son defectuosos debido a problemas con la alimentación de hilo. Los rodillos motor de arrastre deben encajar con el diámetro del hilo y con el material. Para diferenciarse unos de otros, los rodillos motor de arrastre se han marcado con color (véase tabla resumen de rodillos motor de arrastre).
  • Página 35 Estructura y función Soldadura MIG/MAG Una presión de contacto inadecuada aumenta el desgaste de los rodillos de alimentación de alambre. • Hay que ajustar la presión de contacto en las tuercas de ajuste de la unidades de presión de tal forma que se alimente el electrodo de alambre, pero que se deslice cuando se bloquee la bobina de alambre.

  • Página 36: Ajuste De Los Frenos De La Bobina

    Estructura y función Soldadura MIG/MAG • La presión de contacto debe ajustarse a las tuercas de ajuste de las unidades de presión por separado para cada lado (entrada y salida de hilo) en función de los consumibles de soldadura. Una pegatina colocada cerca del sistema de arrastre de hilo contiene una tabla con los correspondientes ajustes: Variante 1: montaje en el lado izquierdo...

  • Página 37: Selección De Las Tareas

    Estructura y función Soldadura MIG/MAG ¡Tenga en cuenta la señal de iluminación del parámetro de polaridad! Según el JOB/proceso de soldadura que se seleccione, puede ser necesario que modifique la polaridad de la corriente de soldadura. • En caso necesario, cambie el conector de polaridad. 5.3.6 Selección de las tareas Los distintos JOB predeterminan los ajustes para los parámetros de soldadura correspondientes.

  • Página 38: Efecto Estrangulador / Dinámica

    Estructura y función Soldadura MIG/MAG 5.3.6.1 Efecto estrangulador / dinámica Figura 5-21 Símbolo Descripción Botón parámetro de desarrollo Para seleccionar los parámetros a ajustar. También para iniciar y abandonar el menú para ajustes avanzados. -- Efecto de estrangulación/dinámica -- Tiempo de corrientes posteriores de gas --- Tiempo de punto - Tiempo de pausa Botón giratorio ajuste de parámetros de soldadura...

  • Página 39: Fijación Del Punto De Trabajo Utilizando Espesor De Material

    Estructura y función Soldadura MIG/MAG 5.3.7.2 Fijación del punto de trabajo utilizando espesor de material Conmutación automática del tipo de visualización: Si se modifica la velocidad de alambre o la tensión, la visualización conmuta brevemente al parámetro respectivo. De esta manera, no es necesario modificar el tipo de visualización antes de ajustar el parámetro.

  • Página 40: Otros Parámetros De Soldadura

    Estructura y función Soldadura MIG/MAG 5.3.8 Otros parámetros de soldadura • Preajuste: Seleccione un JOB MIG/MAG > Véase capítulo 5.3.6. EXIT ENTER NAVIGATION Figura 5-25 Indicación Ajuste / Selección Tiempo de corrientes anteriores de gas Corrección del quemado posterior del alambre 099-005542-EW504 04.04.2017...

  • Página 41: Forcearc / Forcearc Puls

    Estructura y función Soldadura MIG/MAG 5.3.9 forceArc / forceArc puls Arco voltaico de gran potencia y alta presión, minimizado en calor, con estabilidad direccional y penetración profunda en el rango de potencias superior. Aceros de aleación baja, alta o no aleados, así como aceros de grano fino de alta resistencia.

  • Página 42: 5.3.10 Rootarc / Rootarc Puls

    Estructura y función Soldadura MIG/MAG 5.3.10 rootArc / rootArc puls Arco por cortocircuito perfectamente modelable para facilitar la unión de lados, también especialmente para la soldadura en posiciones fijas. Figura 5-27 • Reducción de la proyección de virutas en comparación con el arco voltaico corto estándar •...
  • Página 43 Estructura y función Soldadura MIG/MAG Modo de 2 tiemposa Figura 5-28 Paso 1 • Pulsar y mantener pulsado el interruptor de la pistola • Se pone en funcionamiento el gas protector (pre-flujo de gas). • El motor de alimentación del alambre funciona a “velocidad lenta” •...
  • Página 44 Estructura y función Soldadura MIG/MAG Modo de 4 tiempos Figura 5-29 1. tiempo • Accione y mantenga presionado el pulsador del quemador. • Sale gas de protección (preflujo de gas). • El motor de alimentación de alambre funciona a «velocidad de inserción». •...
  • Página 45 Estructura y función Soldadura MIG/MAG Puntos Figura 5-30 Iniciar • Accione y mantenga presionado el pulsador del quemador. • Sale gas de protección (preflujo de gas). • El arco voltaico se enciende después de que el electrodo de alambre incida en la pieza de trabajo con velocidad de inserción.
  • Página 46 Estructura y función Soldadura MIG/MAG Intervalo Figura 5-31 Iniciar • Accione y mantenga presionado el pulsador del quemador. • Sale gas de protección (preflujo de gas). Desarrollo • El arco voltaico se enciende después de que el electrodo de alambre incida en la pieza de trabajo con velocidad de inserción.

  • Página 47: Soldadura Convencional Mig/Mag (Gmaw Non Synergic)

    Estructura y función Soldadura MIG/MAG 5.3.12 Soldadura convencional MIG/MAG (GMAW non synergic) Sólo se puede modificar el número de JOB si no fluye corriente de soldadura. Figura 5-32 Símbolo Descripción JOB- Pulsador de trabajo de soldadura (JOB) LIST Seleccionar trabajo de soldadura en la lista de trabajos de soldadura (JOB-LIST). La lista se encuentra en el interior de la tapa de protección del sistema de arrastre de hilo y en el anexo del presente manual de instrucciones.

  • Página 48: Configurar Punto De Trabajo (Potencia De Soldadura)

    Estructura y función Soldadura MIG/MAG 5.3.12.1 Configurar punto de trabajo (potencia de soldadura) Figura 5-33 5.3.13 Desconexión automática MIG/MAG La máquina de soldadura finaliza el proceso de ignición o de soldadura en los siguientes casos: • cuando hay un error de ignición (la corriente de soldadura no fluye hasta 5 segundos después de la señal de inicio);...

  • Página 49: Soldadura Mma

    Estructura y función Soldadura MMA Soldadura MMA ATENCIÓN ¡Peligro de contusión y de quemaduras! Al cambiar los nuevos electrodos de varilla o los ya consumidos, • desconecte el aparato mediante el interruptor principal, • use guantes de protección adecuados, • utilice unas pinzas aislantes para retirar los electrodos de varilla que se hayan consumido o para mover las piezas de trabajo soldadas y •...

  • Página 50: Selección De Las Tareas

    Estructura y función Soldadura MMA 5.4.2 Selección de las tareas • Seleccione el JOB eléctrico manual 128 > Véase capítulo 11.1. Solo se puede modificar el número de JOB si no fluye corriente de soldadura. Figura 5-35 Símbolo Descripción Pulsador de trabajo de soldadura (JOB) JOB- LIST Seleccionar trabajo de soldadura en la lista de trabajos de soldadura (JOB-LIST).

  • Página 51: Hotstart

    Estructura y función Soldadura MMA 5.4.4 Hotstart La función de arranque en caliente mejora la ignición del arco voltaico. Una vez marcado el electrodo recubierto, el arco voltaico se enciende con la corriente de arranque en caliente aumentada y, cuando transcurre el tiempo de arranque en caliente desciende hasta la corriente principal ajustada.

  • Página 52: Soldadura Tig

    Estructura y función Soldadura TIG Soldadura TIG 5.5.1 Prepare el quemador WIG ¡Se debe equipar el quemador WIG de manera acorde con el trabajo de soldadura! • Monte los electrodos de tungsteno adecuados y • la boquilla de gas de protección correspondiente. •...

  • Página 53: Selección De Las Tareas

    Estructura y función Soldadura TIG 5.5.3 Selección de las tareas • Seleccione el JOB TIG 127 > Véase capítulo 11.1. Solo se puede modificar el número de JOB si no fluye corriente de soldadura. Figura 5-41 Símbolo Descripción Pulsador de trabajo de soldadura (JOB) JOB- LIST Seleccionar trabajo de soldadura en la lista de trabajos de soldadura (JOB-LIST).

  • Página 54: Otros Parámetros De Soldadura

    Estructura y función Soldadura TIG 5.5.5 Otros parámetros de soldadura Los rangos de ajuste de los parámetros se agrupan en el capítulo Vista general de parámetros. > Véase capítulo 12.1. • Preajuste: Seleccione el JOB WIG 127 > Véase capítulo 5.5.3. NAVIGATION EXIT ENTER...

  • Página 55: Cebado Del Arco Tig

    Estructura y función Soldadura TIG 5.5.6 Cebado del arco TIG 5.5.6.1 Liftarc Figura 5-44 El arco se ceba al entrar en contacto con la pieza de trabajo: a) Colocar cuidadosamente la tobera de la pistola de gas y la punta del electrodo de tungsteno sobre la pieza de trabajo y pulsar el interruptor de la pistola (entra en funcionamiento la corriente de liftarc independientemente de la corriente principal fijada).
  • Página 56 Estructura y función Soldadura TIG Modo de 2 tiemposa Figura 5-45 1er tiempo • Accione y mantenga presionado el pulsador del quemador. • Sale gas de protección (preflujo de gas). La ignición del arco voltaico se realiza con Liftarc. • La corriente de soldadura comienza a circular con el valor ajustado de la corriente inicial I start •...

  • Página 57: Desconexión Automática

    Estructura y función Control remoto Modo de 4 tiempos Figura 5-46 1er tiempo • Accione y mantenga presionado el pulsador del quemador. • Sale gas de protección (preflujo de gas). La ignición del arco voltaico se realiza con Liftarc. • La corriente de soldadura comienza a circular con el valor ajustado de la corriente inicial I start Segundo tiempo...

  • Página 58: Control Remoto

    Estructura y función Control remoto Control remoto ¡Si el aparato ha resultado dañado por componentes ajenos, la garantía del fabricante no será válida! • Utilice exclusivamente los componentes del sistema y las opciones (fuentes de alimentación, antorchas, sujeción del electrodo, control remoto, piezas de recambio y de desgaste, etc.) de nuestro programa de suministro.

  • Página 59: Parámetros Especiales Al Detalle

    Estructura y función Parámetros especiales (Ajustes avanzados) Indicación Ajuste / Selección 4 tiempos y modo a pasos 4 tiempos 0 = -------- sin 4 tiempos modo a pasos (Preajust ado en fábrica) 1 = -------- 4 tiempos modo a pasos posibles Codificación del control remoto (Frc) 0-----------Detección automática del control remoto (de fábrica) 2-----------Codificación del control remoto para componentes accesorios con un único...

  • Página 60: Menú De Configuración Del Aparato

    Estructura y función Menú de configuración del aparato Menú de configuración del aparato 5.8.1 Cómo seleccionar, cambiar y guardar parámetros NAVIGATION ENTER EXIT Figura 5-49 Indicación Ajuste / Selección Resistencia del cable 1 Resistencia del cable para el primer circuito de corriente de soldadura 0 mΩ-60 mΩ (8 mΩ...

  • Página 61: Compensación De La Resistencia Del Cable

    Estructura y función Menú de configuración del aparato 5.8.2 Compensación de la resistencia del cable El valor de resistencia de los cables puede ajustarse directamente o compensarse mediante la fuente de alimentación. En su estado inicial, la resistencia del cable de las fuentes de alimentación puede ajustarse a 8 mΩ.

  • Página 62: Modo De Ahorro Energético (Standby)

    Estructura y función Menú de configuración del aparato 1 Preparación • Desconecte el aparato de soldadura. • Desatornille la boquilla de gas de la antorcha. • Corte el hilo de soldadura en el tubo de contacto. • Retire el hilo de soldadura del alimentador de hilo unos 50 mm. En la boquilla de corriente no debe quedar ahora nada de hilo de soldadura.

  • Página 63: Mantenimiento, Cuidados Y Eliminación

    Mantenimiento, cuidados y eliminación Generalidades Mantenimiento, cuidados y eliminación Generalidades PELIGRO Mantenimiento y comprobación no autorizados. El aparato solo puede ser limpiado, arreglado o verificado por personal cualificado y experto. El personal cualificado es aquel que gracias a su formación, a sus conocimientos y a su experiencia en la verificación de estos aparatos de soldadura puede reconocer los posibles peligros y sus consecuencias y puede aplicar las medidas de seguridad adecuadas.

  • Página 64: Trabajos De Mantenimiento, Intervalos

    Mantenimiento, cuidados y eliminación Trabajos de mantenimiento, intervalos Trabajos de mantenimiento, intervalos Los trabajos de reparación y mantenimiento deben ser realizados únicamente por personal cualificado; de lo contrario se perdería el derecho de reclamación bajo garantía. En todos los temas de servicio, consultar siempre al concesionario suministrador del equipo.

  • Página 65: Revisión Anual (Inspección Y Revisión Durante El Funcionamiento)

    Para más información sobre la recogida o entrega de aparatos viejos, consulte con la administración municipal o local correspondiente. • EWM participa en un sistema de eliminación y reciclaje de residuos autorizado y está registrada en el registro de equipos electrónicos viejos (EAR) con el número WEEE DE 57686922. •...

  • Página 66: Solución De Problemas

    Solución de problemas Lista de comprobación para solución de problemas Solución de problemas Todos los productos están sometidos a estrictos controles de fabricación y de calidad final. Si aun así algo no funcionase correctamente, deberá comprobar el producto de acuerdo a las siguientes disposiciones.

  • Página 67: Mensajes De Error (Fuente De Alimentación)

    Solución de problemas Mensajes de error (Fuente de alimentación) El fusible de red se activa  El fusible de red es inadecuado  Configurar el fusible de red recomendado > Véase capítulo 8. Mensajes de error (Fuente de alimentación) Ante un error de equipo, se visualizará un código de error (ver tabla) en la pantalla de control. En caso de producirse un error de equipo, la unidad de alimentación se desconectará...
  • Página 68 Solución de problemas Mensajes de error (Fuente de alimentación) Error Categoría Posible causa Ayuda (Err) Durante el funcionamiento Compruebe la asignación de los números de identificación con varios alimentadores de hilo se han asignado números de identificación incorrectos. Alimentador de hilo 2 no Compruebe las conexiones de cable.

  • Página 69: Ajuste De Los Parámetros De Soldadura

    Solución de problemas Ajuste de los parámetros de soldadura Ajuste de los parámetros de soldadura En caso de diferencias entre los parámetros de soldadura ajustados en la placa frontal/el control remoto y los parámetros de soldadura indicados en el equipo de soldadura, se pueden ajustar estos parámetros de forma sencilla gracias a esta función.

  • Página 70: Restablecer Los Ajustes De Fábrica De Un Parámetro De Soldadura

    Solución de problemas Restablecer los ajustes de fábrica de un parámetro de soldadura Restablecer los ajustes de fábrica de un parámetro de soldadura RESET Figura 7-2 Indicación Ajuste / Selección Identificación del control del aparato Inicialización finalizada Todos los parámetros de soldadura almacenados específicos del cliente se han sustituido por los ajustes de fábrica.

  • Página 71: Reseteo De Los Job (Tareas De Soldadura) A Los Valores De Fábrica

    Solución de problemas Reseteo de los JOB (tareas de soldadura) a los valores de fábrica Reseteo de los JOB (tareas de soldadura) a los valores de fábrica 7.5.1 Reseteo de un solo JOB (tarea) ENTER ENTER EXIT Figura 7-3 Indicación Ajuste / Selección RESET (restablecer a los ajustes de fábrica) Después de la confirmación, se realiza la RESET.

  • Página 72: Datos Técnicos

    Datos Técnicos Picomig 355 puls TKM Datos Técnicos Picomig 355 puls TKM ¡El rendimiento y la garantía solo cuentan con los recambios y las piezas de desgastes originales! Rango de ajuste MIG/MAG Eléctrica manual Corriente de soldadura de 5 A a 300 A Tensión de soldadura...

  • Página 73: Accesorios

    Accesorios Accesorios generales Accesorios Podrá adquirir los componentes de accesorios dependientes de la potencia como el quemador, el conducto de la pieza de trabajo, la sujeción del electrodo o el paquete de manguera intermedia en su distribuidor correspondiente. Accesorios generales Tipo Denominación Número de...

  • Página 74: Piezas De Desgaste

    Piezas de desgaste Rodillos transportadores de alambre Piezas de desgaste ¡Si el aparato ha resultado dañado por componentes ajenos, la garantía del fabricante no será válida! • Utilice exclusivamente los componentes del sistema y las opciones (fuentes de alimentación, antorchas, sujeción del electrodo, control remoto, piezas de recambio y de desgaste, etc.) de nuestro programa de suministro.

  • Página 75: 10.1.3 Rodillos Transportadores De Alambre Para Alambres De Relleno

    Piezas de desgaste Rodillos transportadores de alambre 10.1.3 Rodillos transportadores de alambre para alambres de relleno Tipo Denominación Número de artículo FUEL 4R 0.8 MM/0.03 INCH Juego de rodillos de impulsión, 37 mm, 4 rodillos, 092-002848-00008 WHITE/ORANGE ranura en V/moleteado para hilo tubular FUEL 4R 1.0 MM/0.04 INCH Juego de rodillos de impulsión, 37 mm, 4 rodillos, 092-002848-00010...

  • Página 76: Anexo A

    Anexo A JOB-List Anexo A 11.1 JOB-List Figura 11-1 Se puede seleccionar el proceso de soldadura por arco pulsado MIG/MAG en los JOB 6-9, 34-36, 42-44, 74-76, 78-80, 82-84, 86-88, 90-92, 94-96, 110-112, 114-116, 118-120, 122-124, 179, 206, 207, 235-238 y 254. Si se intenta ajustar otro JOB en impulsos, aparece brevemente «noP»...

  • Página 77: Anexo B

    Anexo B Vista general de parámetros, indicaciones de ajuste Anexo B 12.1 Vista general de parámetros, indicaciones de ajuste Parámetro/función Rango de ajuste MIG/MAG Tiempo de corrientes anteriores de gas 20,0 Corrección dinámica Tiempo post-gas 20,0 Tiempo de punto 20,0 Tiempo de pausa (intervalo) 20,0 Burn-back...

  • Página 78: Anexo C

    Anexo C Vista general de las sedes de EWM Anexo C 13.1 Vista general de las sedes de EWM 099-005542-EW504 04.04.2017...
