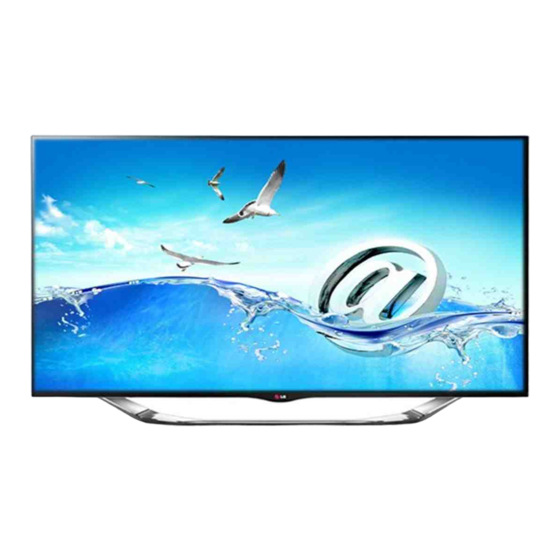

OWNER'S MANUAL
LED TV*
* LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating your set
and retain it for future reference.
47LA8600
55LA8600
60LA8600
70LA8600
P/NO : MFL67652702 (1308-REV01)
www.lg.com

Publicidad

Capítulos

Tabla de contenido
loading

Manuales relacionados para LG 47LA8600

Resumen de contenidos para LG 47LA8600

  • Página 1 OWNER’S MANUAL LED TV* * LG LED TV applies LCD screen with LED backlights. Please read this manual carefully before operating your set and retain it for future reference. 47LA8600 55LA8600 60LA8600 70LA8600 www.lg.com P/NO : MFL67652702 (1308-REV01)

  • Página 2: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS IMPORTANT SAFETY INSTRUCTIONS Always comply with the following precautions to avoid dangerous situations and ensure peak performance of your product. Read these instructions. Keep these instructions. WARNING/CAUTION Heed all warnings. RISK OF ELECTRIC SHOCK Follow all instructions. DO NOT OPEN TO REDUCE THE RISK OF ELECTRIC Do not use this apparatus near water.
  • Página 3 IMPORTANT SAFETY INSTRUCTIONS Do not press strongly upon the panel with a Do not stick metal objects or any other Power Supply hand or a sharp object such as a nail, pencil conductive material into the power cord. Do Short-circuit Breaker or pen, or make a scratch on it.
  • Página 4 If you smell smoke or other odors coming any way without written authorization from from the TV, unplug the power cord and LG Electronics. Unauthorized modification contact an authorized service center. could void the user’s authority to operate Keep the product away from direct sunlight.
  • Página 5 IMPORTANT SAFETY INSTRUCTIONS Preventing “Image burn” or “Burn-in” on Disconnecting the Main Power The power outlet used with this device your TV screen must remain easily accessible. Store the accessories (battery, etc.) in a safe location out of the reach of children. This apparatus use batteries.

  • Página 6: Viewing 3D Imaging

    3D content. Cautions when using the 3D glasses Symptoms which require discontinuation Only use LG 3D glasses. Otherwise, you may or refraining from watching 3D content not be able to view 3D videos properly. Do not watch 3D content when you feel...

  • Página 7: Licenses

    In addition to the source code, all referred license terms, warranty disclaimers and copyright notices are available for download. LG Electronics will also provide open source code to you on CD-ROM for a charge covering the cost of performing such distribution (such as the cost of media, shipping and handling) upon email request to ‘opensource@lge.com’.

  • Página 8: Tabla De Contenido

    TABLE OF CONTENTS TABLE OF CONTENTS IMPORTANT SAFETY INSTRUCTIONS MAGIC REMOTE CONTROL FUNCTIONS Viewing 3D Imaging Registering Magic Remote Control How to use Magic Remote Control LICENSES Precautions to Take when Using the Magic Remote Control OPEN SOURCE SOFTWARE NOTICE WATCHING TV TABLE OF CONTENTS Turning the TV on for the First Time...

  • Página 9: Installation Procedure

    INSTALLATION PROCEDURE / ASSEMBLING AND PREPARING INSTALLATION PROCEdURE Open the package and make sure all the accessories are included. Attach the stand to the TV set. Connect an external device to the TV set. Make sure the network connection is available. You can use the TV network functions only when the network connection is made.
  • Página 10 ASSEMBLING AND PREPARING ENERGY AV MODE INPUT SAVING FLASHBK LIST MARK MUTE MENU INFO Q.MENU ENTER BACK EXIT L/R SELECT FREEZE RATIO Magic Remote Control, Power Cord Owner’s Manual Batteries (AA) (See p. 31) Cable Holder Stand Base Stand Screws 4 EA, M4 x 16 (See p.

  • Página 11: Optional Extras

    The model name or design may be changed manufacturer’s circumstances or policies. AN-MR400 AG-F*** AG-F***DP Magic Remote Cinema 3D Glasses Dual Play Glasses Tag On LG Audio device Tag On AN-VC5** Video Call Camera AN-BL*** Wireless IR Blaster (Depending on model)

  • Página 12: Parts And Buttons

    ASSEMBLING AND PREPARING Parts and Buttons (For 47/55/60LA8600) (For 70LA8600) Video call camera Screen Screen SETTINGS SETTINGS INPUT INPUT Buttons Buttons Speakers Speakers Remote control sensor Remote control sensor Logo light Logo light Button Description Scrolls through the saved channels. Adjusts the volume level.

  • Página 13: Lifting And Moving The Tv

    ASSEMBLING AND PREPARING Lifting and moving the TV When transporting a large TV, there should be at least 2 people. When transporting the TV by hand, hold the When moving or lifting the TV, read the following TV as shown in the following illustration. to prevent the TV from being scratched or damaged and for safe transportation regardless of its type and size.

  • Página 14: Setting Up The Tv

    ASSEMBLING AND PREPARING Setting up the TV You can mount your TV to a wall or attach the stand if you wish to place the TV on an entertainment center or other furniture. Attaching the stand If you are not mounting the TV to a wall, use the following instructions to attach the stand. CAUTION When attaching the stand to the TV set, place the screen facing down on a cushioned table or flat surface to protect the screen from scratches.

  • Página 15: Mounting On A Table

    TV to suit your view. TV has enough distance from the wall. A space of at least 5 cm on the front and (For 47LA8600) 10 cm on the back should be available. Otherwise, the product could fall due to balance problems, which may cause personal injury or damage to the product.

  • Página 16: Tidying Cables

    ASSEMBLING AND PREPARING Tidying cables Securing the TV to a wall (optional) (Depending on model) Gather and bind the cables with the cable holder on the back of the TV. Insert and tighten the eye-bolts, or TV brackets and bolts on the back of the TV. Cable Holder - If there are bolts inserted at the eye-bolts position, remove the bolts first.

  • Página 17: Mounting On A Wall

    LSW430B personnel to install the wall mount. Detailed (optional) instructions will be included with the wall mount. Model 70LA8600 We recommend that you use an LG brand wall mount. VESA (A x B) 400 x 400 Standard screw 10 cm...

  • Página 18: Using Built-In Camera

    If you install the TV on a ceiling or slanted wall, it may fall and result in severe injury. Use an authorized LG wall mount and contact the local dealer or qualified personnel. Do not over tighten the screws as this...

  • Página 19: Preparing Built-In Camera

    ASSEMBLING AND PREPARING Preparing Built-in Camera Pull down the built-in camera when you are not using it. Pull up the slide at the back of the TV. Slide Name of Parts for the Built-In Camera NOTE Remove the protective film before using the built-in camera.

  • Página 20: Making Connections

    MAKING CONNECTIONS MAKING CONNECTIONS You can connect various external devices to the TV. Supported external devices are: HD receivers, DVD players, VCRs, audio systems, USB storage devices, PC, gaming devices, and other external devices. For more information on external device’s connection, refer to the manual provided with each device.

  • Página 21: Connecting To A Hd Receiver, Dvd Player Or Vcr

    MAKING CONNECTIONS Connecting to a HD Receiver, DVD Player or VCR Connect a HD receiver, DVD Player, or VCR to the TV and select an appropriate input mode. HDMI Connection HDMI is the best way to connect a device. Transmits digital video and audio signals from an external device to the TV. Connect the external device and the TV with the HDMI cable as shown in the following illustration.

  • Página 22: Dvi To Hdmi Connection

    MAKING CONNECTIONS DVI to HDMI Connection Transmits the digital video signal from an external device to the TV. Connect the external device and the TV with the DVI-HDMI cable as shown in the following illustration. To transmit an audio signal, connect an audio cable.

  • Página 23: Connecting To A Mobile Phone

    MAKING CONNECTIONS Connecting to a Mobile Phone Mobile High-definition Link (MHL) is an interface for transmitting digital audio/visual signals from mobile phones to television sets. NOTE Connect the mobile phone to the HDMI IN 4 (MHL) port to view the phone screen on the TV. This only works with an MHL-enabled phone.

  • Página 24: Component Connection

    MAKING CONNECTIONS Component Connection Transmits analog video and audio signals from an external device to the TV. Connect the external device and the TV with a component cable as shown in the following illustration. NOTE If cables are installed incorrectly, it could cause the image to display in black and white or with distorted color.

  • Página 25: Composite Connection

    MAKING CONNECTIONS Composite Connection Transmits analog video and audio signals from an external device to the TV. Connect the external device and the TV with the composite cable as shown in the following illustration. NOTE If you have a mono VCR, connect the audio cable from the VCR to the AUDIO L/MONO jack of the TV.

  • Página 26: Connecting A Pc

    MAKING CONNECTIONS Connecting a PC NOTE It is recommended to use an HDMI connection for the best image quality. Depending on the graphics card, DOS mode video may not work if a HDMI to DVI Cable is in use. In PC mode, there may be noise associated with the resolution, vertical pattern, contrast or brightness.
  • Página 27 MAKING CONNECTIONS Method B: dVI to HdMI Connection Choose any HDMI input port to connect. It does not matter which port you use. (*Not Provided) YELLOW (*Not Provided) AUDIO OUT DVI OUT...

  • Página 28: Connecting To An Audio System

    MAKING CONNECTIONS Connecting to an Audio System You can use an optional external audio system instead of the built-in speaker. Digital Optical Audio Connection Transmits a digital audio signal from the TV to an external device. Connect the external device and the TV with the optical audio cable as shown in the following illustration.

  • Página 29: Connecting Headphones

    MAKING CONNECTIONS Connecting Headphones Listening to sound with headphones. NOTE AUDIO menu options are disabled when using headphones. When changing AV MODE with headphones connected, the change is applied to video but not to audio. Optical Digital Audio Out is not available when headphones are connected. Headphone impedance: 16 Ω...

  • Página 30: Connecting A Usb Device

    MAKING CONNECTIONS Connecting a USB Device Connect a USB storage device such as USB flash memory, external hard drive, or a USB memory card reader to the TV and access the Smart Share menu to use various multimedia files. NOTE To use Time Machine function, make sure your USB drive is connected to the USB IN 1 Time Machine Ready port.

  • Página 31: Magic Remote Control Functions

    MAGIC REMOTE CONTROL FUNCTIONS MAGIC REMOTE CONTROL FUNCTIONS When the message “Magic remote control battery is low. Change the battery.” is displayed, replace the battery. To install batteries, open the battery cover, replace batteries (1.5 V AA) matching ends to the label inside the compartment, and close the battery cover.

  • Página 32: Registering Magic Remote Control

    MAGIC REMOTE CONTROL FUNCTIONS Registering Magic Remote Control The Magic Remote Control operates by pairing with your TV. Please register the remote as follows. How to register the Magic Remote Control To register automatically, turn the TV on and press the Wheel (OK) .

  • Página 33: Watching Tv

    WATCHING TV WATCHING TV To use voice and gesture Using camera and recognition feature, lift up microphone the built-in camera. (Depending on model)  Turning the TV on for the First Time Confirms the setting Setting is complete options. When you turn the TV on for the first time, the ...

  • Página 34: Using The User Guide

    An index of key words present in the User Guide. Provides the detailed information on the functions of LG Smart TV when the User Guide Internet is connected. (It may not be available depending on the country/language.) OPTION >...

  • Página 35: Specifications

    0 - 40 °C condition Operating Humidity Less than 80 % Storage Temperature -20 - 60 °C Storage Humidity Less than 85 % 47LA8600 MODELS (47LA8600-SA) With stand 1059 x 694 x 269 (mm) Dimensions (Width x Height x Depth) Without stand 1059 x 625 x 35.1 (mm)
  • Página 36 SPECIFICATIONS 60LA8600 MODELS (60LA8600-SA) With stand 1338 x 850 x 316 (mm) Dimensions (Width x Height x Depth) Without stand 1338 x 782 x 35.1 (mm) With stand 30.5 Kg Weight Without stand 27.7 Kg Current Value / Power consumption 1.7 A / 170 W 70LA8600 MODELS...
  • Página 37 SPECIFICATIONS HDMI (DTV) supported mode Component port connecting information Horizontal Vertical Component ports Resolution Frequency (kHz) Frequency (Hz) on the TV 640 x 480 31.469 / 31.5 59.94 / 60 720 x 480 31.469 / 31.5 59.94 / 60 Video output ports 31.25 on DVD player 720 x 576...
  • Página 38 SPECIFICATIONS 3D supported mode Video, which is input as below media contents is switched into the 3D screen automatically. The method for 3D digital broadcast may differ depending on the signal environment. If video is not switched automatically into 3D, manually convert the settings to view 3D images. 3D supported mode automatically Horizontal Vertical...
  • Página 39 SPECIFICATIONS 3D supported mode manually Signal Input Horizontal Verticla Playable 3D video format Resolution Frequency Frequency (kHz) (Hz) HD / SD ATV (CVBS) 2D to 3D, Side by Side (Half), Component HD / SD Top & Bottom 1024 x 768 48.36 1360 x 768 47.71...
  • Página 40 2D to 3D, Side by Side (Half), Miracast™ / Top & Bottom 1280 x 720p 30 / 60 WiDi 1920 x 1080p 30 / 60 Others 2D to 3D ExTERNAL CONTROL dEVICE SETUP To obtain the external control device setup information, please visit www.lg.com.
  • Página 41 MAINTENANCE / TROUBLESHOOTING MAINTENANCE Cleaning Your TV Clean your TV regularly to keep it at peak performance and to extend the product lifespan. CAUTION Before Cleaning, turn the power off and disconnect the power cord and all other cables. When the TV is left unattended or unused for a long time, disconnect the power cord from the wall outlet to prevent possible damage from lightning or power surges.
  • Página 42 The model and serial number of the TV is located on the back and one side of the TV. Record it below should you ever need service. MODEL SERIAL...

  • Página 43: External Control Device Setup

    OWNER’S MANUAL EXTERNAL CONTROL DEVICE SETUP Please read this manual carefully before operating the set and retain it for future reference. www.lg.com...
  • Página 44 KEY CODES KEY CODES • This feature is not available for all models. Code Code Function Note Function Note (Hexa) (Hexa) CH +, PR + R/C Button Q.Menu R/C Button CH -, PR - R/C Button List, - (ATSC Only) R/C Button Volume + R/C Button...
  • Página 45 (TV) (PC) • LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter RS-232C IN which is not made nor provided by LG. (CONTROL & SERVICE) (PC) (TV) • It can be purchased from computer stores that carry accessories for IT support professionals.
  • Página 46 EXTERNAL CONTROL DEVICE SETUP (TV) (PC) (TV) (PC) RS-232C with RS-232C Cable (Legacy) RS-232C IN Phone jack Type (CONTROL & SERVICE) (PC) (TV) • You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and RS-232C IN (CONTROL &...
  • Página 47 EXTERNAL CONTROL DEVICE SETUP Communication Parameters • Baud rate : 9600 bps (UART) • Stop bit : 1 bit • Data length : 8 bits • Communication code : ASCII code • Parity : None • Use a crossed (reverse) cable. Command reference list (Depending on model) DATA...
  • Página 48 EXTERNAL CONTROL DEVICE SETUP Transmission / Receiving Protocol Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : First command to control the TV. (j, k, m or x) [Command 2] : Second command to control the TV. [Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu. Adjustment range in TV is 1 to 99.
  • Página 49 EXTERNAL CONTROL DEVICE SETUP * Commands may work differently depending on model and signal. 01. Power (Command: k a) * In case of video mute on only, TV will display On Screen Display(OSD). But, in case of Screen mute ► To control Power Off of the set. on, TV will not display OSD.
  • Página 50 EXTERNAL CONTROL DEVICE SETUP 09. Tint (Command: k j) 14. Color(Colour) Temperature (Command: x u) ► To adjust the screen tint. ► To adjust colour temperature. You can also adjust You can also adjust tint in the PICTURE menu. Color(Colour) Temperature in the PICTURE menu. Transmission [k][j][ ][Set ID][ ][Data][Cr] Transmission [x][u][ ][Set ID][ ][Data][Cr] Data Red : 00 to Green : 64...
  • Página 51 EXTERNAL CONTROL DEVICE SETUP * Digital Terrestrial/Cable/Satellite Data 05: Input Source (Analogue) - 00 : Terrestrial TV (ATV) [Data 00][Data 01]: Channel Data - 01 : Cable TV (CATV) Data 00 : High Channel data * Digital Terrestrial/Cable Data 01 : Low Channel data - 00 00 ~ 27 0F (Decimal: 0 ~ 9999) Data 00 : xx (Don't care) Data 02 : Input Source (Digital)
  • Página 52 EXTERNAL CONTROL DEVICE SETUP [Data 01][Data 02]: Major Channel Number 20. Control Back Light (Command: m g) Data 01: High byte Channel Data • For LCD TV / LED TV Data 02: Low byte Channel Data ► To control the back light. - 00 01 ~ 27 0F (Decimal: 1 ~ 9999) Transmission [m][g][ ][Set ID][ ][Data][Cr] [Data 03][Data 04]: Minor/Branch Channel Number...
  • Página 53 11 11 EXTERNAL CONTROL DEVICE SETUP 22. 3D(Command: x t) (only 3D models) 23. Extended 3D(Command: x v) (only 3D models) (Depending on model) (Depending on model) ► To change 3D option for TV. ► To change 3D mode for TV. Transmission [x][v][ ][Set ID][ ][Data 00][ ] Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [Data 01][Cr]...
  • Página 55 MANUAL DEL USUARIO TELEVISOR LED* * Los televisores con LED de LG tienen pantallas LCD con luces de fondo LED. Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas. 47LA8600 55LA8600 60LA8600 70LA8600...
  • Página 56 INSTRUCCIONES DE SEGURIDAD IMPORTANTES INSTRUCCIONES DE SEGURIDAD IMPORTANTES Siga siempre estas instrucciones para evitar situaciones peligrosas y garantizar el rendimiento máximo del producto. Lea estas instrucciones. Conserve estas instrucciones. ADVERTENCIA/ Preste atención a las WARNING/CAUTION pRECAuCIóN advertencias. RIESGO DE CHOQUE RISK OF ELECTRIC SHOCK Siga todas las instrucciones.
  • Página 57 INSTRUCCIONES DE SEGURIDAD IMPORTANTES No ejerza demasiada presión sobre el panel No inserte objetos de metal u otro material Power Supply con la mano ni con objetos punzantes, como Short-circuit conductor en el cable de alimentación. No Breaker un clavo, una lapicera o un lápiz, ni raye la toque el extremo del cable de alimentación superficie.
  • Página 58 No cubra el producto con telas ni ningún ninguna manera sin autorización previa por otro material mientras esté enchufado. No escrito de LG Electronics. Cualquier tipo de lo instale en lugares con demasiado polvo. modificación sin autorización previa podría Si huele humo u otros olores que...
  • Página 59 INSTRUCCIONES DE SEGURIDAD IMPORTANTES Cómo evitar el efecto de “degradación de Cómo desconectar la fuente de alimentación principal la imagen por sobreexposición” o El tomacorriente utilizado con este dispositivo debe ser de fácil acceso. “quemadura de pantalla” del televisor Guarde los accesorios (baterías, etc.) en un lugar seguro lejos del alcance de los niños.
  • Página 60 Use los anteojos 3D con precaución No vea contenido en 3D cuando experimente fatiga debido a falta de sueño, Asegúrese de usar anteojos 3D LG. De lo exceso de trabajo o por el consumo de contrario, no podrá ver correctamente los bebidas alcohólicas.
  • Página 61 Además, LG Electronics le proporcionará el código fuente abierto en CD-ROM por un valor que cubre el coste de realizar dicha distribución (como el coste de los medios, el envío y la manipulación) previa solicitud vía correo electrónico a ‘opensource@lge.com’.
  • Página 62 CONTENIDO CONTENIDO INSTRUCCIONES DE SEGURIDAD FUNCIONES DEL CONTROL REMOTO IMPORTANTES MáGICO Ver imágenes en 3D Cómo registrar el control remoto Mágico Cómo utilizar el control remoto Mágico Precauciones que debe seguir al utilizar el LICENCIAS control remoto Mágico AVISO SOBRE SOFTWARE DE CÓDIGO MIRAR TV ABIERTO Encender el televisor por primera vez...

  • Página 63: Procedimiento De Instalación

    PROCEDIMIENTO DE INSTALACIóN / MONTAJE Y PREPARACIóN PROCEDIMIENTO DE INSTALACIÓN Abra el paquete y asegúrese de que todos los accesorios estén incluidos. Instale la base del televisor. Conecte un dispositivo externo al televisor. Asegúrese de que la conexión de red esté disponible. Solo podrá...
  • Página 64 MONTAJE Y PREPARACIóN ENERGY AV MODE INPUT SAVING FLASHBK LIST MARK MUTE MENU INFO Q.MENU ENTER BACK EXIT L/R SELECT FREEZE RATIO Control remoto Mágico y Cable de alimentación Manual del usuario baterías (AA) (Consulte p.31) Sujetacables Base Soporte Tornillos de soporte (Consulte p.

  • Página 65: Complementos Opcionales

    Es posible que el nombre o el diseño del modelo hayan cambiado, debido a las circunstancias o políticas del fabricante. AN-MR400 AG-F*** AG-F***DP Anteojos para Cinema 3D Anteojos Dual Play Remoto Mágico Tag On Dispositivo de audio de LG Tag On AN-VC5** Cámara de videollamada AN-BL*** IR Blaster inalámbrico (Según el modelo)

  • Página 66: Componentes Y Botones

    MONTAJE Y PREPARACIóN Componentes y botones (Para 47/55/60LA8600) (Para 70LA8600) Cámara de videollamada Pantalla Pantalla SETTINGS SETTINGS INPUT INPUT Botón Botón Bocinas Bocinas Sensor de control remoto Sensor de control remoto Luz del logotipo Luz del logotipo Botón Descripción Permite desplazarse por los canales guardados. Ajusta el nivel del volumen.

  • Página 67: Levantar Y Trasladar El Televisor

    MONTAJE Y PREPARACIóN Levantar y trasladar el televisor Si desea transportar un televisor grande, necesita la ayuda de dos personas como mínimo. Si desea levantar o trasladar el televisor, lea las Al transportar el televisor con las manos, instrucciones a continuación para no rayar o sosténgalo como se indica en esta dañar el aparato, y para transportarlo de forma ilustración.

  • Página 68: Configurar El Televisor

    MONTAJE Y PREPARACIóN Configurar el televisor Puede instalar su TV en la pared o si desea colocar la TV en un centro de entretenimiento u otro mueble, colóquele la base. Colocar la base de la televisión Si no instala el televisor en una pared, siga estas instrucciones para colocar la base de la televisión. PRECAUCIóN Al instalar la base del televisor, ponga la pantalla hacia abajo sobre una mesa acolchada o una superficie plana para evitar rayas.

  • Página 69: Montar Sobre Una Mesa

    Al ajustar el ángulo, asegúrese de que no preferencia. hayan objetos cerca del TV y que exista (Para 47LA8600) suficiente espacio entre este y la pared. Debe haber un espacio de al menos 5 cm por el frente y 10 cm por detrás. De lo contrario, el producto se puede caer a causa de problemas de balance, podría...

  • Página 70: Sujetar Los Cables

    MONTAJE Y PREPARACIóN Sujetar los cables Fijación del televisor a la pared (opcional) (Según el modelo) Agrupe y ate los cables con el sujetacables. Sujetacables Inserte y ajuste los tornillos de ojo del Agrupe y ate los cables con el organizador de televisor en su parte posterior.

  • Página 71: Montar En La Pared

    VESA (A x B) 400 x 400 Se puede usar un soporte de pared opcional con el televisor LG. Consulte al distribuidor local para adquirir un soporte de pared que cumpla con el estándar VESA que usa su modelo de TV. Cuidadosamente Tornillo estándar...

  • Página 72: Usar La Cámara Integrada

    Si instala el televisor en el cielo raso o en una pared inclinada, podría caerse y provocar lesiones graves. Utilice un soporte de pared autorizado por LG y comuníquese con el distribuidor local o con personal técnico calificado. No ajuste excesivamente los tornillos, dado que NOTA podría dañar el televisor y anular la garantía.

  • Página 73: Preparación De La Cámara Integrada

    MONTAJE Y PREPARACIóN Preparación de la cámara integrada Baje la cámara integrada cuando no la esté usando. Levante el deslizador que está en la parte posterior del televisor. Slide Nombre de las partes de la cámara integrada NOTA Micrófono Quite la película protectora antes de usar la cámara integrada.

  • Página 74: Establecer Conexiones

    ESTABLECER CONEXIONES ESTABLECER CONEXIONES Esta sección usa ilustraciones de la serie LA9700. Conecte varios dispositivos externos al televisor y cambie los modos de entrada para seleccionar un dispositivo externo. Para obtener más información sobre cómo conectar dispositivos externos, consulte sus respectivos manuales. Entre los dispositivos externos disponibles pueden mencionarse los siguientes: receptores de HD, reproductores de DVD, VCR, sistemas de audio, dispositivos de almacenamiento USB, PC, dispositivos de juegos, etc.

  • Página 75: Conexión A Un Receptor De Hd, Reproductor De Dvd O Vcr

    ESTABLECER CONEXIONES Conexión a un receptor de HD, reproductor de DvD o vCR Conecte un receptor de HD, reproductor de DVD o VCR al televisor y seleccione el modo de entrada apropiado. Conexión HDMI La conexión HDMI es la mejor manera de conectar un dispositivo. Transmite las señales de audio y video digitales de un dispositivo externo al televisor.

  • Página 76: Conexión Dvi A Hdmi

    ESTABLECER CONEXIONES Conexión DvI a HDMI Transmite las señales de video digital de un dispositivo externo al televisor. Conecte el dispositivo externo y el televisor con el cable DVI-HDMI tal como se muestra en la siguiente ilustración. Para transmitir una señal de audio, conecte un cable de audio. NOTA Al utilizar un cable HDMI/DVI, sólo es compatible con un enlace único de DVI.

  • Página 77: Conexión A Un Teléfono Móvil

    ESTABLECER CONEXIONES Conexión a un teléfono móvil El enlace de alta definición móvil (MHL, por sus siglas en inglés) es una interfaz de transmisión de señales audiovisuales digitales de teléfonos móviles a televisores. NOTA Conecte el teléfono móvil al puerto HDMI IN 4 (MHL) para ver la pantalla del teléfono en el TV. Esto solo funciona en teléfonos habilitados con MHL.

  • Página 78: Conexión Por Componente

    ESTABLECER CONEXIONES Conexión por componente Transmite las señales de audio y video analógicas de un dispositivo externo al televisor. Conecte el dispositivo externo y el televisor con el cable componente tal como se muestra en la siguiente ilustración. NOTA Si la instalación de los cables no es la adecuada, podría proyectarse una imagen en blanco y negro o con colores distorsionados.

  • Página 79: Conexión Compuesta

    ESTABLECER CONEXIONES Conexión compuesta Transmite las señales de audio y video analógicas de un dispositivo externo al televisor. Conecte el dispositivo externo y el televisor con el cable compuesto tal como se muestra en la siguiente ilustración. NOTA Si posee una VCR monofónica, conecte el cable de audio de la VCR a la toma AUDIO L/MONO del televisor.

  • Página 80: Conexión A Un Dispositivo Pc

    ESTABLECER CONEXIONES Conexión a un dispositivo PC NOTA Se recomienda utilizar el televisor con la conexión HDMI para obtener una calidad de imagen óptima. Según la tarjeta gráfica, es posible que no funcione el modo DOS cuando se utiliza un cable HDMI a DVI.
  • Página 81 ESTABLECER CONEXIONES Método B: Conexión DVI a HDMI Escoja cualquier puerto de entrada HDMI para conectar. No importa qué puerto utilice. (*No incluido) AMARILLO (*No incluido) AUDIO OUT DVI OUT...

  • Página 82: Conexión A Un Sistema De Audio

    ESTABLECER CONEXIONES Conexión a un sistema de audio Utilice un sistema de audio externo opcional en lugar de la bocina incorporada. Conexión de audio óptica digital Transmite señales de audio digital del televisor a un dispositivo externo. Conecte el dispositivo externo y el televisor con el cable de audio óptico tal como se muestra en la siguiente ilustración.

  • Página 83: Conectar A Un Auricular

    ESTABLECER CONEXIONES Conectar a un auricular Escucha el sonido través de un auricular. NOTA Las opciones de AUDIO son deshabilitadas cuando usa auriculares. Cuando cambie AV MODE con los auriculares conectados, el cambio es aplicado al video no al audio. La Salida de Audio Óptico Digital no esta disponible cuando los auriculares están conectados.

  • Página 84: Cómo Conectar Un Dispositivo Usb

    ESTABLECER CONEXIONES Cómo conectar un dispositivo USB Conecte un dispositivo de almacenamiento USB como una memoria USB Flash, un disco duro externo o un lector de tarjetas de memoria USB al televisor. NOTA Para utilizar la función Time Machine II, asegúrese de que esté conectado al puerto USB IN 1 Time Machine II.

  • Página 85: Funciones Del Control Remoto Mágico

    FUNCIONES DEL CONTROL REMOTO MáGICO FUNCIONES DEL CONTROL REMOTO MáGICO Cuando aparezca el mensaje “Batería baja en el control remoto Mágico. Cambie la batería.”, reemplace la batería. Para reemplazar las baterías, abra la tapa del compartimiento de baterías, reemplace las baterías (AA de 1,5 Vcc) haga coincidir los extremos con la etiqueta que se encuentra dentro del compartimiento.

  • Página 86: Cómo Registrar El Control Remoto Mágico

    FUNCIONES DEL CONTROL REMOTO MáGICO Cómo registrar el control remoto Mágico El control remoto Mágico funciona al vincularlo con el TV. Luego de comprar el TV, registre el control remoto Mágico de la siguiente manera; Cómo registrar el control remoto Mágico Para registrarlo automáticamente, encienda el TV y presione la Rueda...

  • Página 87: Mirar Tv

    MIRAR Tv MIRAR TV Busca y guarda Sintonización automáticamente los automática canales disponibles.  Encender el televisor por primera Para usar la función Uso de la cámara y el de reconocimiento de micrófono voz y gestos, levante la cámara integrada. (Depende del país) Al encender el televisor por primera vez, aparece ...

  • Página 88: Cómo Utilizar La Guía Del Usuario

    Permite buscar la descripción de la función que desea en el índice. Proporciona información detallada de las funciones de LG Smart TV cuando esta conectado a internet (es posible que no este disponible, depende de el país/ lenguaje). Guía del Usuario OPCIÓN >...

  • Página 89: Especificaciones

    Menos de 80 % funcionamiento Temperatura de -20 a 60 °C almacenamiento Humedad de Menos de 85 % almacenamiento 47LA8600 MODELOS (47LA8600-SA) Dimensiones Con base 1 059 x 694 x 269 (mm) (Ancho x altura x Sin base 1 059 x 625 x 35,1 (mm)
  • Página 90 ESPECIFICACIONES 60LA8600 MODELOS (60LA8600-SA) Dimensiones Con base 1 338 x 850 x 316 (mm) (Ancho x altura x Sin base 1 338 x 782 x 35,1 (mm) profundidad) Con base 30,5 Kg Peso Sin base 27,7 Kg Corriente de consumo / Consumo de la 1,7 A / 170 W potencia 70LA8600...
  • Página 91 ESPECIFICACIONES Modo HDMI (DTv) admitido Información de conexión de puerto componente Frecuencia Frecuencia Resolución horizontal (kHz) vertical (Hz) Puertos componente del televisor 640 x 480 31,469 / 31,5 59,94 / 60 720 x 480 31,469 / 31,5 59,94 / 60 31,25 Puertos de salida de video 720 x 576...
  • Página 92 ESPECIFICACIONES Formatos 3D admitidos El video, que se presenta a continuación con contenidos multimedia de entrada, se convierte automáticamente en la pantalla 3D. El método para la transmisión digital 3D puede variar dependiendo del entorno de señal. Si el vídeo no se enciende automáticamente en 3D, convierta manualmente la configuración para ver imágenes en 3D.
  • Página 93 ESPECIFICACIONES Formatos 3D admitidos manualmente Señal Entrada Formato de video en 3D reproducible Frecuencia Frecuencia Resolución horizontal (kHz) vertical (Hz) HD / SD ATV (CVBS) 2D a 3D, Lado a lado (mitad), Arriba y HD / SD Componente abajo 1 024 x 768 48,36 1 360 x 768 47,71...

  • Página 94: Configuracion De Control Del Dispositivo Externo

    Arriba y abajo WiDi 1 920 x 1 080 progresivo - 30 / 60 Otros 2D a 3D CONFIGURACION DE CONTROL DEL DISPOSITIVO EXTERNO Para obtener la información de el control de dispositivo externo de configuración, por favor visite ‘www.lg.com’.

  • Página 95: Mantenimiento

    MANTENIMIENTO / SOLUCIóN DE PROBLEMAS MANTENIMIENTO Limpieza del televisor Limpie el televisor con regularidad para preservar el mejor rendimiento y prolongar la vida útil del producto. PRECAUCIóN Primero asegúrese de apagar la energía y de desconectar el cable de alimentación y todos los demás cables.
  • Página 96 NOTE Some video codecs listed in the manual may not be supported, depending on the region (country). Alguns codecs de vídeo listados no manual podem não ser suportados, dependendo da região (país). Niektóre kodeki wideo wymienione w instrukcji mogą nie być obsługiwane, w zależności od regionu (kraju). Algunos códecs de vídeo que figuran en el manual pueden no ser compatibles, dependiendo de la región (país).
  • Página 97 Los números de modelo y de serie del televisor se encuentran ubicados en la parte posterior del aparato. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico. MODELO SERIE...
  • Página 98 MANUAL DEL USUARIO CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Lea este manual cuidadosamente antes de utilizar el producto y consérvelo para futuras referencias. www.lg.com...

  • Página 99: Nota

    CÓDIGOS DE TECLA CÓDIGOS DE TECLA • Esta función no está disponible en todos los modelos. Código Código Función Nota Función Nota (hexa) (hexa) CH +, PR + Botón R/C Q.menu (Menú rápido) Botón R/C CH -, PR - Botón R/C Lista, - (Solo con ATSC) Botón R/C Volumen +...
  • Página 100 Tipo de USB (TV) (PC) • LG TV admite el uso de un USB a convertidor de serie basado en chip PL2303 (ID de proveedor: RS-232C IN 0x0557, ID de producto: 0x2008) que LG no fabrica ni incluye. (CONTROL & SERVICE)
  • Página 101 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS (TV) (PC) (TV) (PC) RS-232C con cable RS-232C (existente) RS-232C IN Tipo de adaptador 3.5 mm Stereo (CONTROL & SERVICE) (PC) (TV) • Para realizar la conexión entre la PC y el TV, que se especifica en el manual, debe comprar el cable de RS-232C IN (CONTROL &...
  • Página 102 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Parámetros de comunicación • Velocidad en baudios: 9600 bps (UART) • Bit de detención: 1 bit • Longitud de datos: 8 bits • Código de comunicación: código ASCII • Paridad: ninguna • Utilice un cable cruzado (reverso). Lista de referencia de comandos (según el modelo) DATOS...
  • Página 103 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Protocolo de transmisión/recepción Transmisión [Comando1][Comando2][ ][ID del televisor][ ][Datos][Cr] [Comando 1] : primer comando para controlar el televisor (j, k, m o x) [Comando 2] : segundo comando para controlar el televisor. [ID del televisor] : puede ajustar la ID del televisor para elegir el número de identificación de monitor que desea en el menú...
  • Página 104 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS * Según el modelo y la señal, los comandos podrán funcionar de un modo diferente. 01. Alimentación (comando: k a) 03. Silencio de pantalla (comando: k d) ► Para controlar el apagado del equipo. ►...
  • Página 105 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS 07. Brillo (comando: k h) Dato 01 : apagado 01 : bloqueo encendido ► Para ajustar el brillo de la pantalla. Confirmación [m][ ][ID del televisor][ ][OK/NG] También puede ajustar el brillo en el menú IMAGEN. [Dato][x] Transmisión [k][h][ ][ID del televisor][ ][Dato][Cr] Dato Mín.: 00 a Máx.: 64...
  • Página 106 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Datos 3. Sintonice el canal satelital (DVB-S) 1000. 00 : apagado ID del televisor = todo = 00 01 : mínimo Dato 00 y 01 = datos de canales 1000 = 03 E8 02 : medio Dato 02 = TV digital satelital = 40 03 : máximo Resultado = ma 00 03 E8 40...
  • Página 107 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS * Ejemplos de comandos de sintonización: * Esta función varía según el modelo. 1. Sintonice el canal de cable análogo (NTSC) 35. Confirmación [a][ ][ID del televisor][ ][OK][Dato 00] ID del televisor = todo = 00 [Dato 01][Dato 02][Dato 03][Dato 04] [Dato 05] Dato 00 = datos de canales 35 = 23 [x][a][ ][ID del televisor][ ][NG][Dato 00][x]...
  • Página 108 11 11 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS X : sin importancia Datos 00 : DTV 01 : CADTV Confirmación [t][ ][ID del televisor][ ][OK][Dato00] 02 : DTV satelital 10 : ATV ISDB-BS (Japón) [Dato01][Dato02][Dato03][x] 03 : ISDB-CS1 (Japón) [t][ ][ID del televisor][ ][NG][Dato00][x] 04 : ISDB-CS2 (Japón) 11 : CATV 23.
